Всем привет!
Сегодня делал апгрейд старого локомотива Marklin артикул 3161

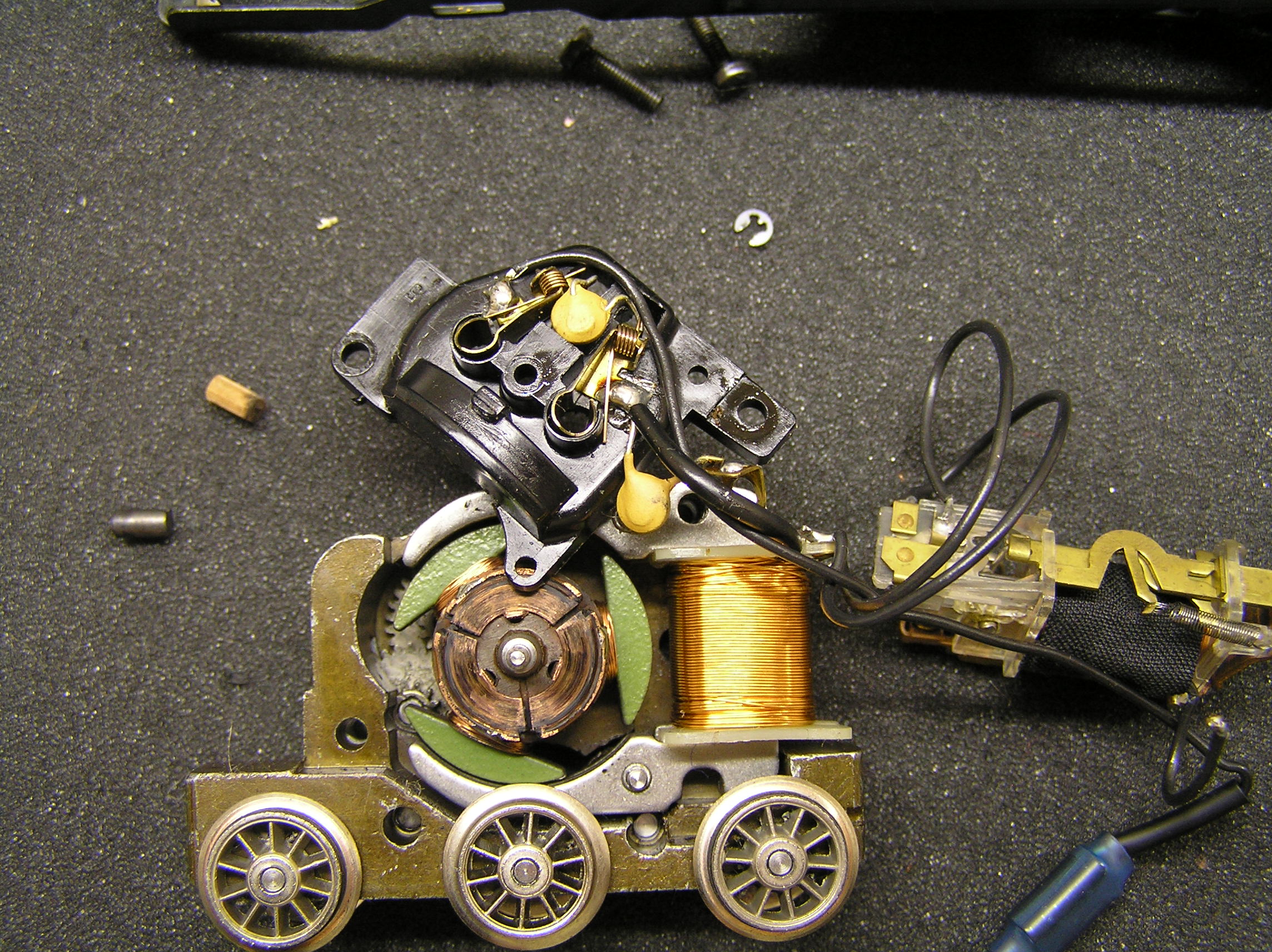

Стояла задача заменить старотипный 3-х полюсный двигатель AC (переменного тока) на новый пятиполюсный двигатель DC (постоянного тока) и установить декодер протокола ММ.
С учетом того, что у Marklin-а есть все необходимое для модернизации старых моделей, процесс не занял много времени.
Итак, пациент: Marklin 3161,
используемые детали Marklin:
ротор (якорь) 210888
статер (магнит) 210882
крышка двигателя 214121
щетки двигателя 601460
декодер 60902

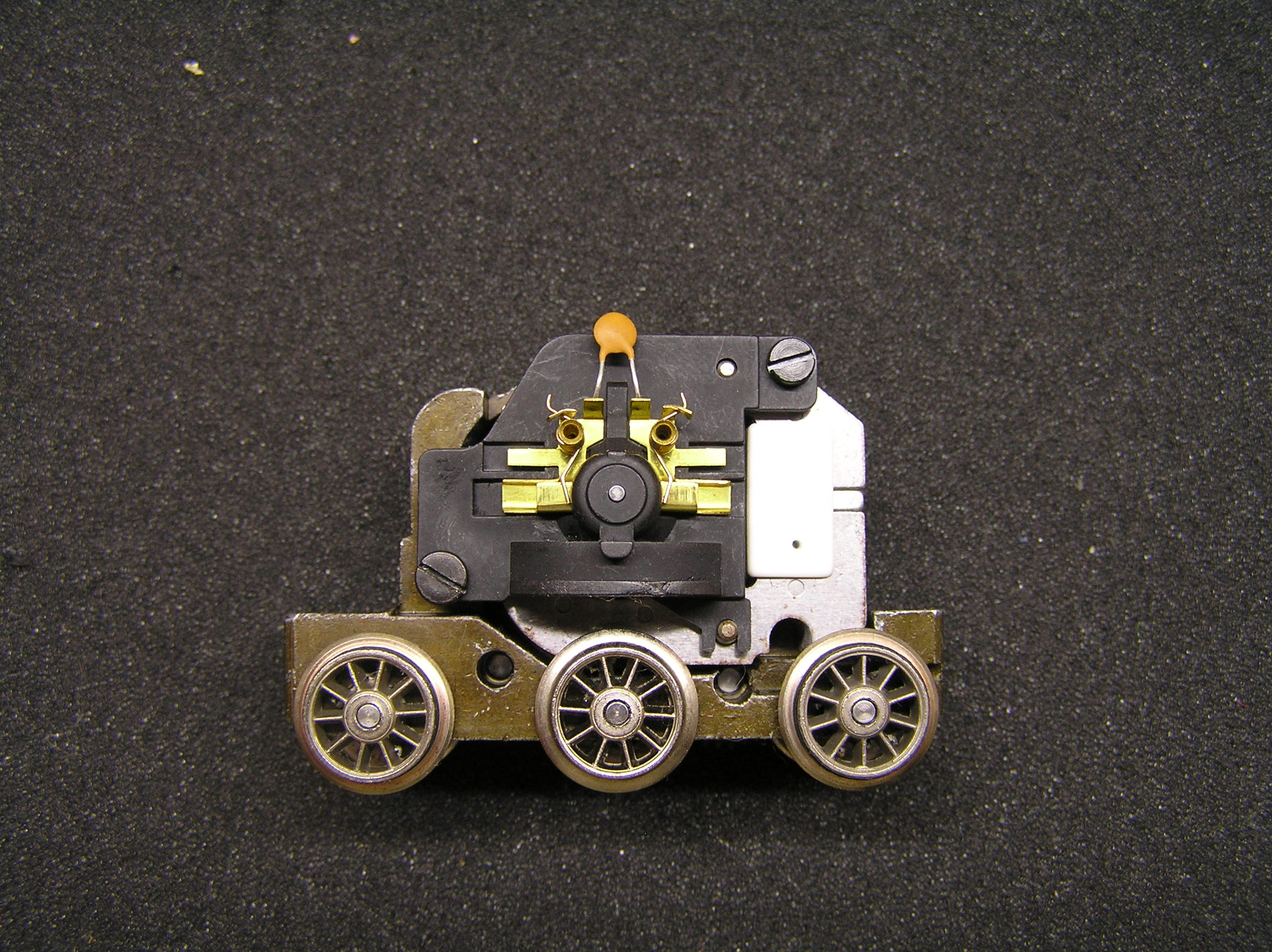

Все остальное на фото
Marklin замена двигателя AC на DC
- burbon
- Супермодератор
- Повідомлень: 1875
- З нами з: 04 травня 2015, 09:29
- Имя: Ігор
- Звідки: Київ, Україна
- Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуговування та оцифровка моделей Z, N, TT, H0, 1, G - Has thanked: 258 times
- Been thanked: 1016 times
- Барбос
- Повідомлень: 1718
- З нами з: 20 березня 2016, 18:18
- Имя: Саша
- Звідки: Запорожье
- Мой типоразмер: СЖД
- Has thanked: 532 times
- Been thanked: 552 times
Re: Marklin замена двигателя AC на DC
Приятно когда производитель так трепетно "поддерживает" свои ранние модели, выпуская обновления.
Мне очень понравилось. Какая цена модернизации механической части (без декодера)?.

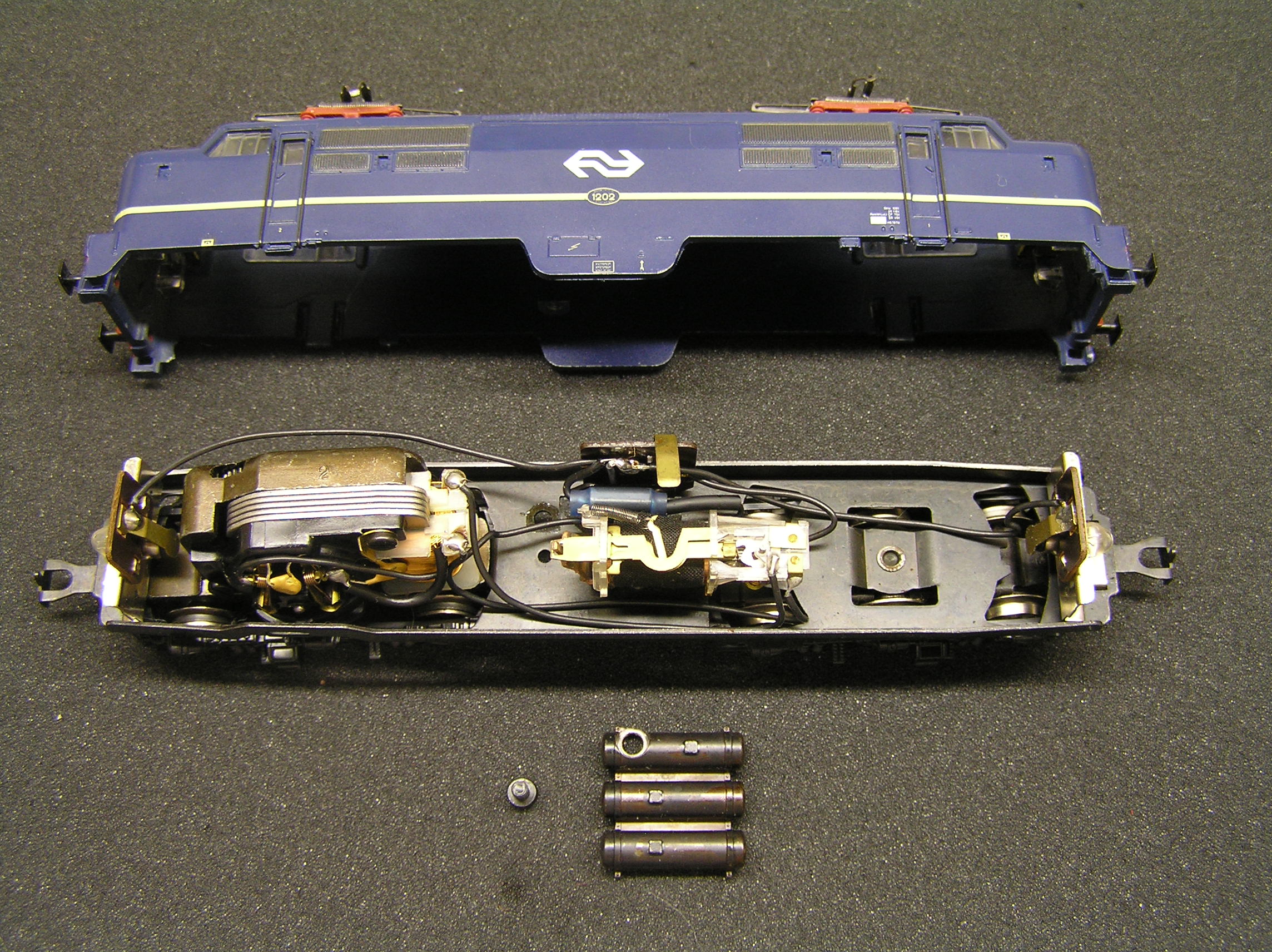

А что это за механизм такой интересный посередине рамы в исходном варианте? переключатель направления что ли?
Какой вес этого электровоза?
Мне очень понравилось. Какая цена модернизации механической части (без декодера)?.
А что это за механизм такой интересный посередине рамы в исходном варианте? переключатель направления что ли?
Какой вес этого электровоза?
- burbon
- Супермодератор
- Повідомлень: 1875
- З нами з: 04 травня 2015, 09:29
- Имя: Ігор
- Звідки: Київ, Україна
- Мой типоразмер: TT, Z, H0e
DIGITAL DCC/mfx
Ремонт, обслуговування та оцифровка моделей Z, N, TT, H0, 1, G - Has thanked: 258 times
- Been thanked: 1016 times
Re: Marklin замена двигателя AC на DC
Цена вопроса по двигателю порядка 30евро. В принципе у всех производителей моторы стартуют от 20 и до 70 евро. Так что это вполне нормально для хорошего мощного пятиполюсного мотора.Barbosa_ писав:Приятно когда производитель так трепетно "поддерживает" свои ранние модели, выпуская обновления.
Мне очень понравилось. Какая цена модернизации механической части (без декодера)?.
А что это за механизм такой интересный посередине рамы в исходном варианте? переключатель направления что ли?
Какой вес этого электровоза?
Верно, это реле переключения направления. Есть напряжение - лок едет а электромагнит втянут, нет напруги - лок останавливается а электромагнит отпускает сердечник на пружине. В момент каждого втягивания происходит переключение между контактами "перед" или "зад".
Вес примерно 500-600 грамм
