4х осный хоппер для цемента,СЖД

[Stinky]

Всем привет!

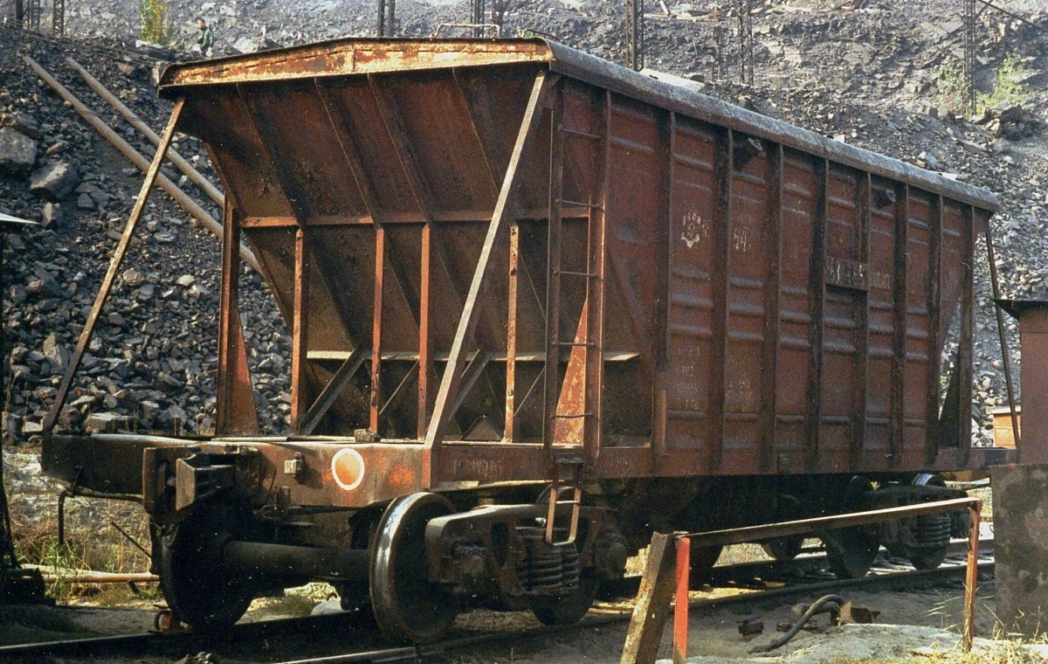

Камрад нашел интереснейший (на мой взгляд) прототип древнего хоппера для цемента,грузоподьемностью 62т.

Подобные хопры были одни из первых в своем классе.Строились в 50-60х годах прошлого века.Данный
вагон строил Крюковский Вагонзавод.Прототип выбрал с переходной площадкой.Как более интересный.

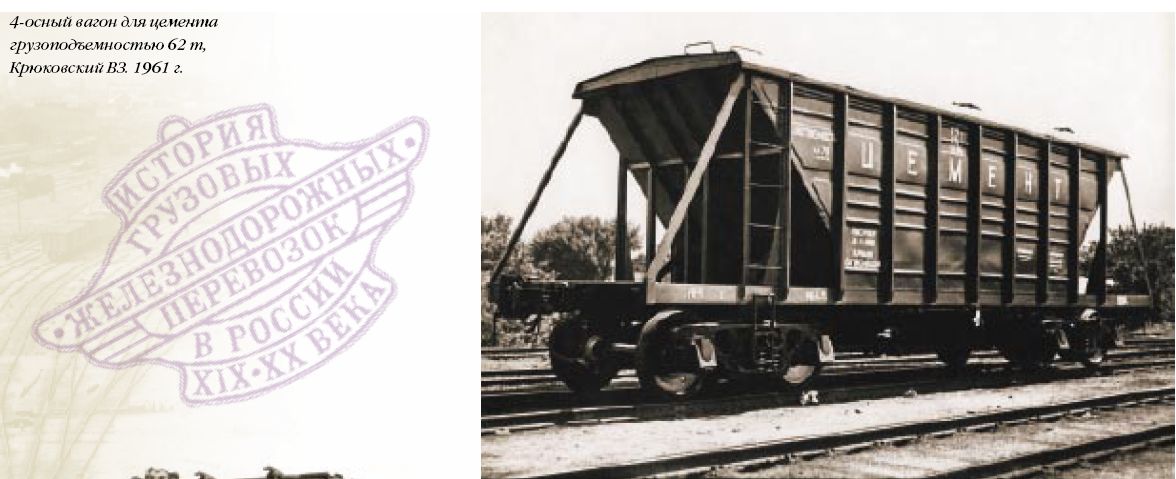

(фото взято со "Скейла")

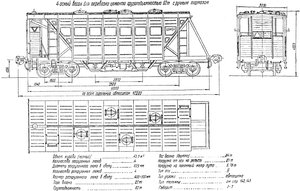

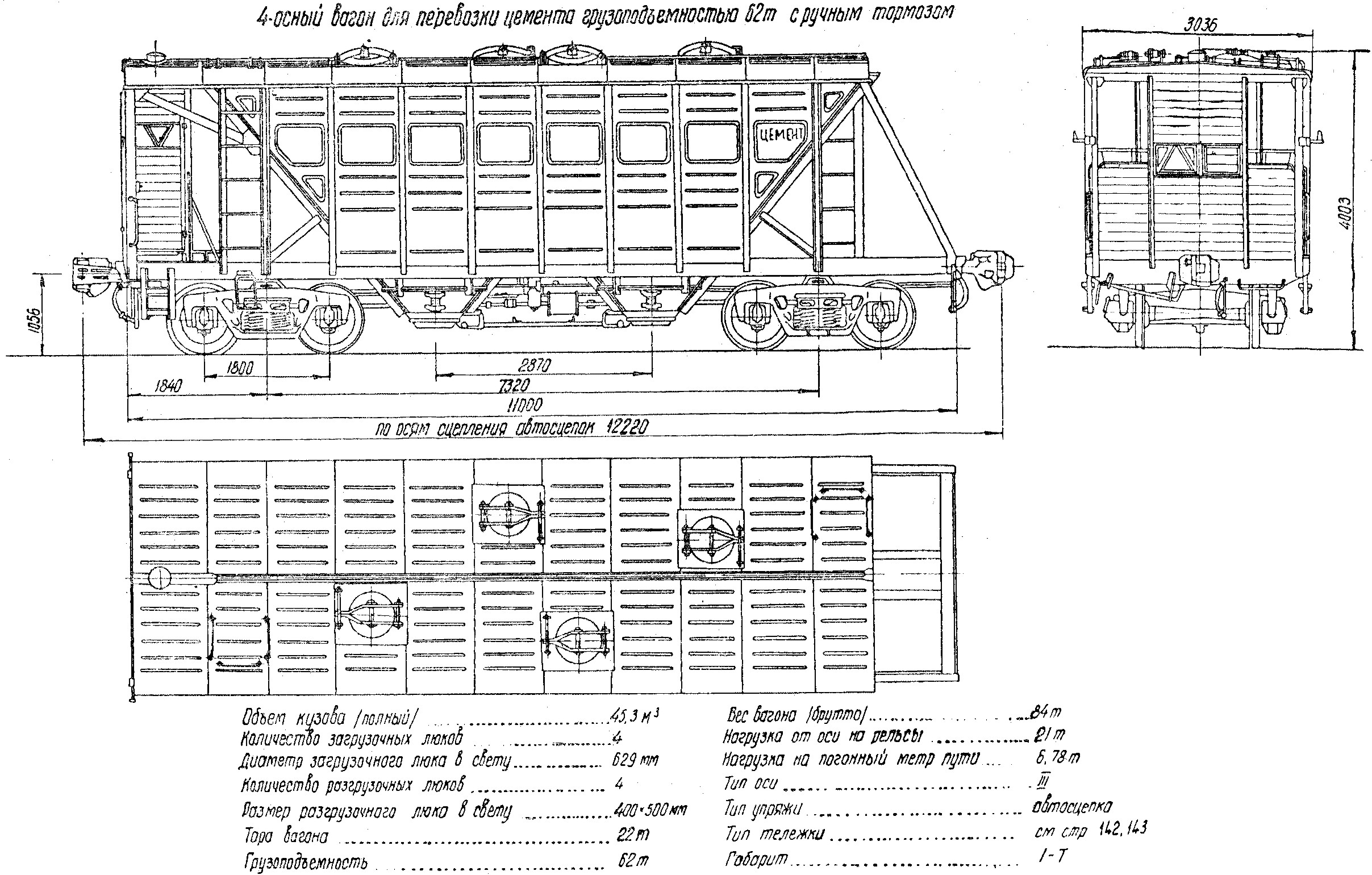

Итак,берём чертёж,клей,нож,музу и кучу полистирола.Погнали!

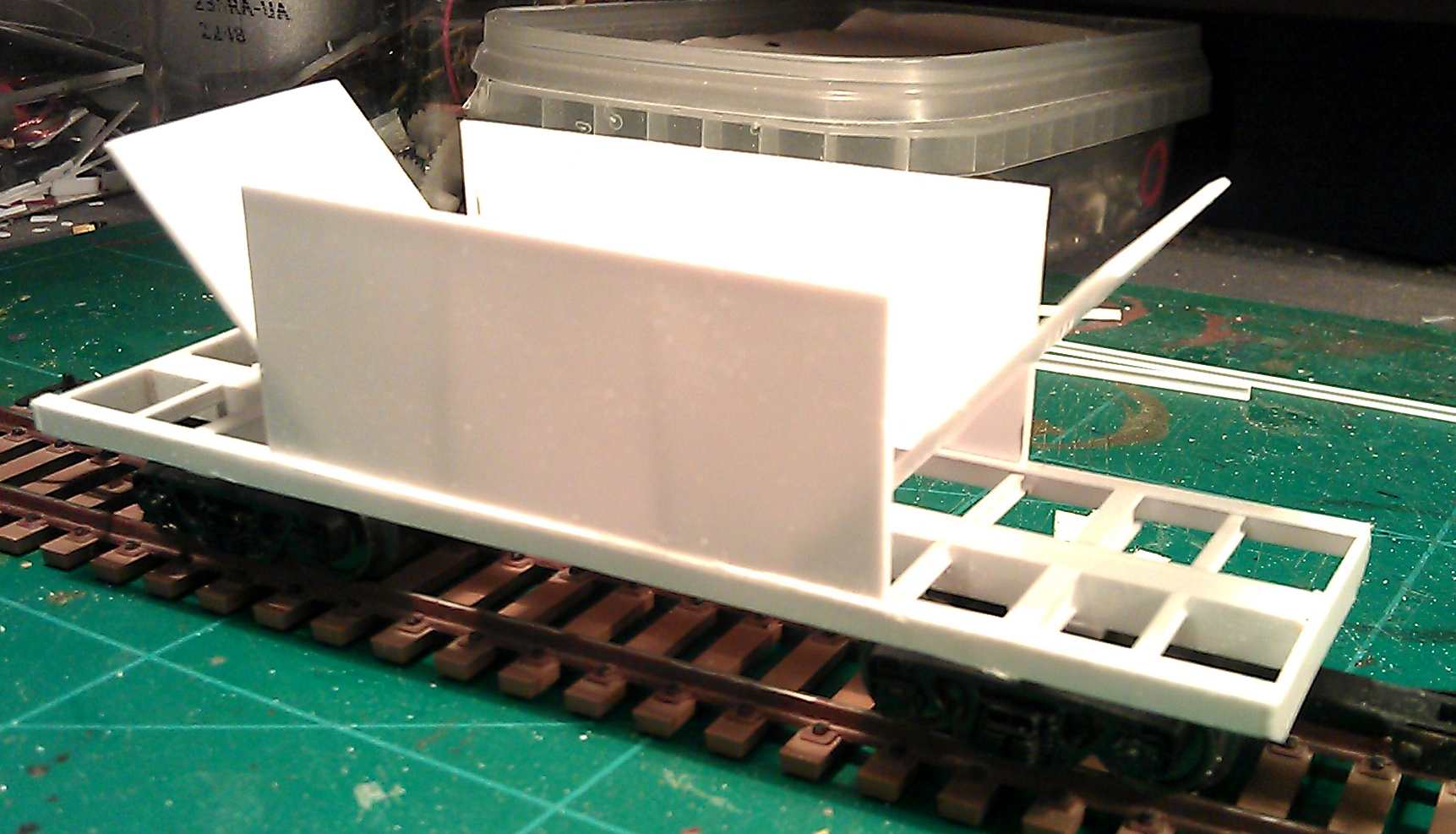

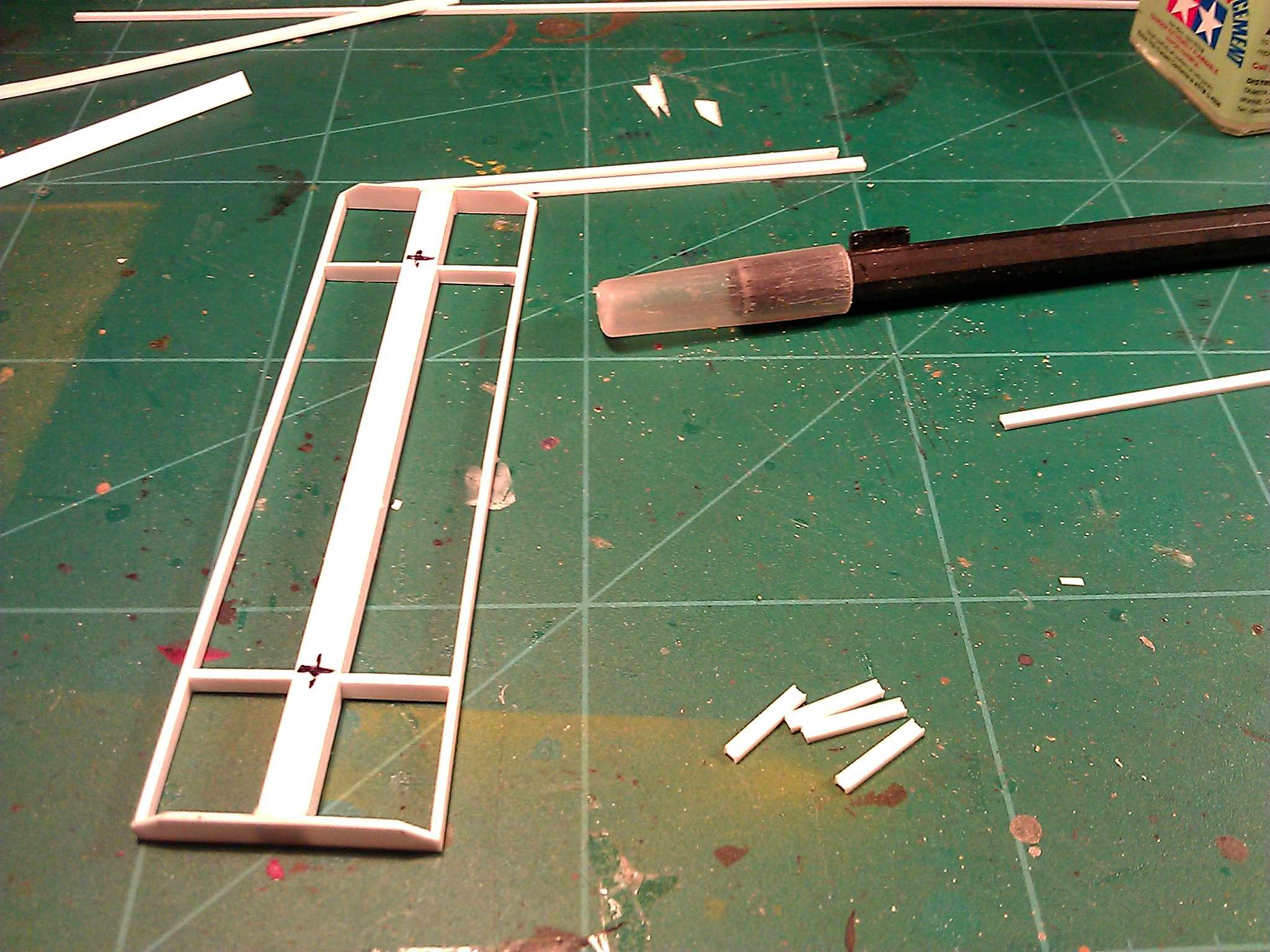

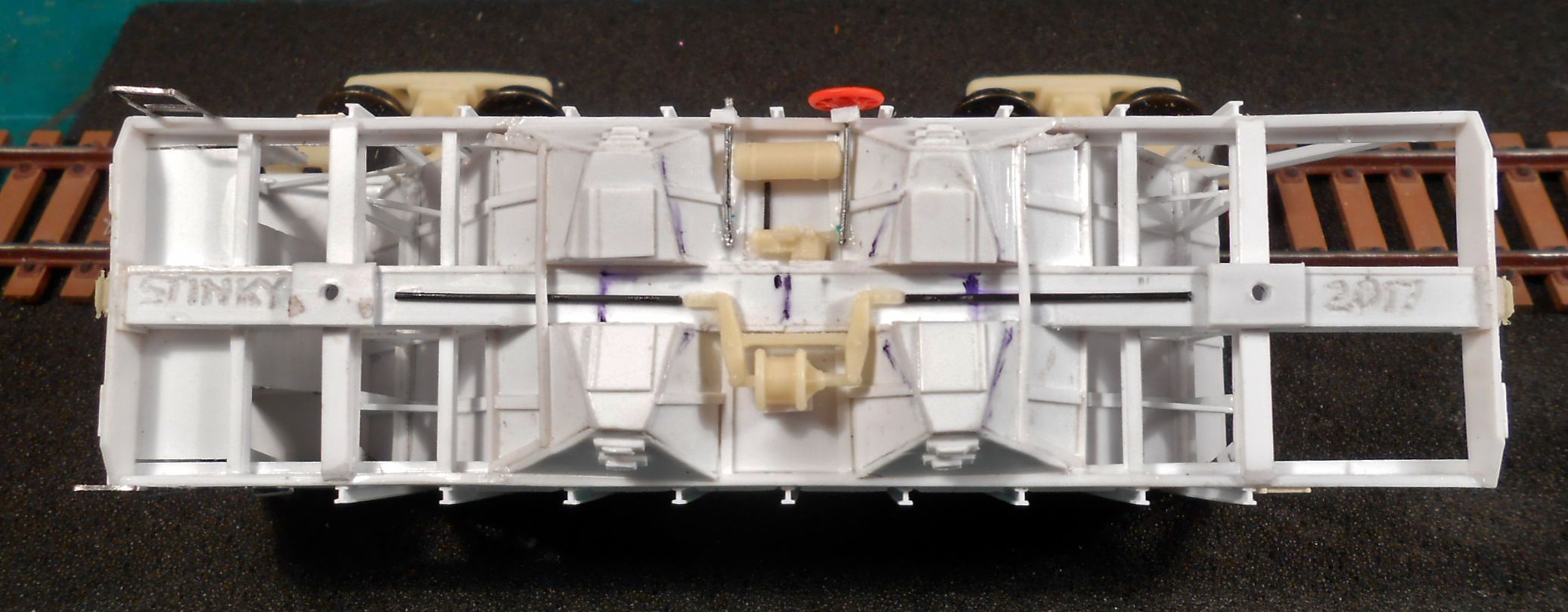

Начало вагона родил как обычно,с рамы.Добавил поперечины,для укрепления и ровности конструкции.

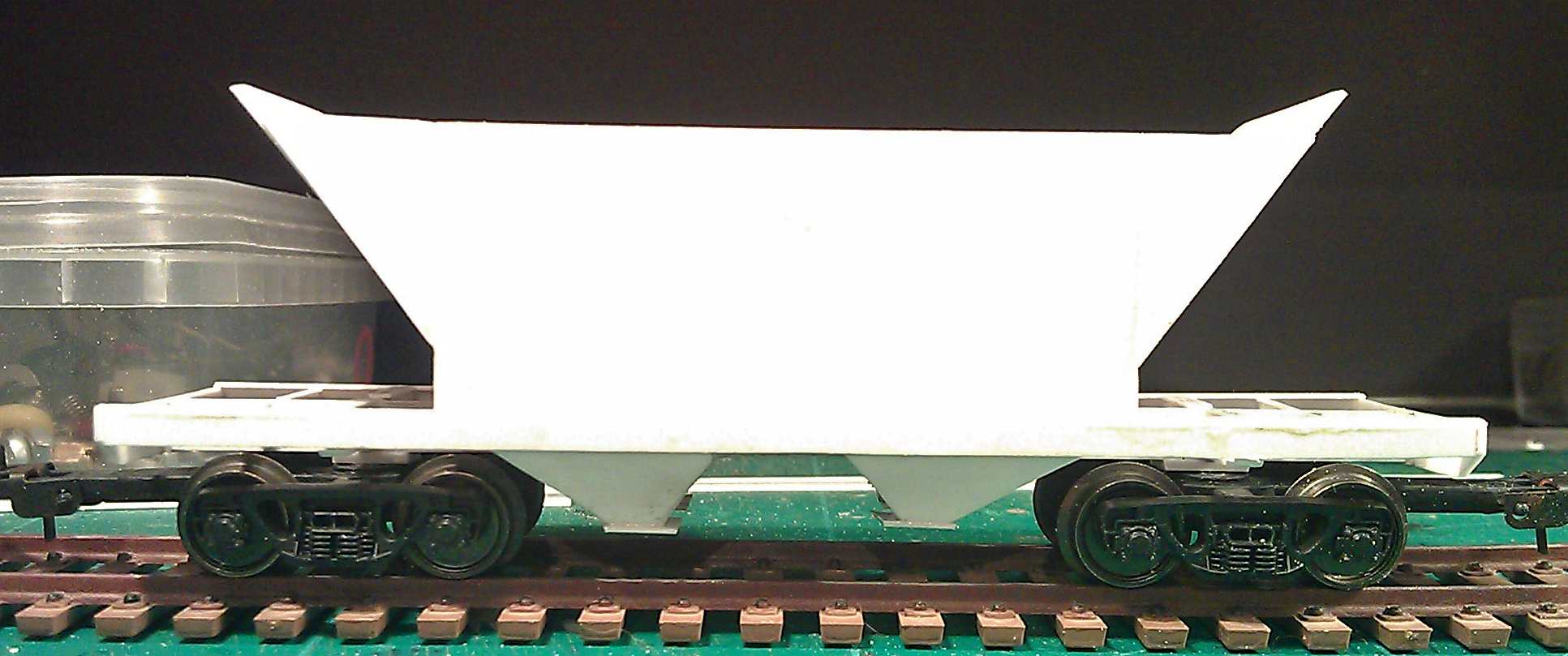

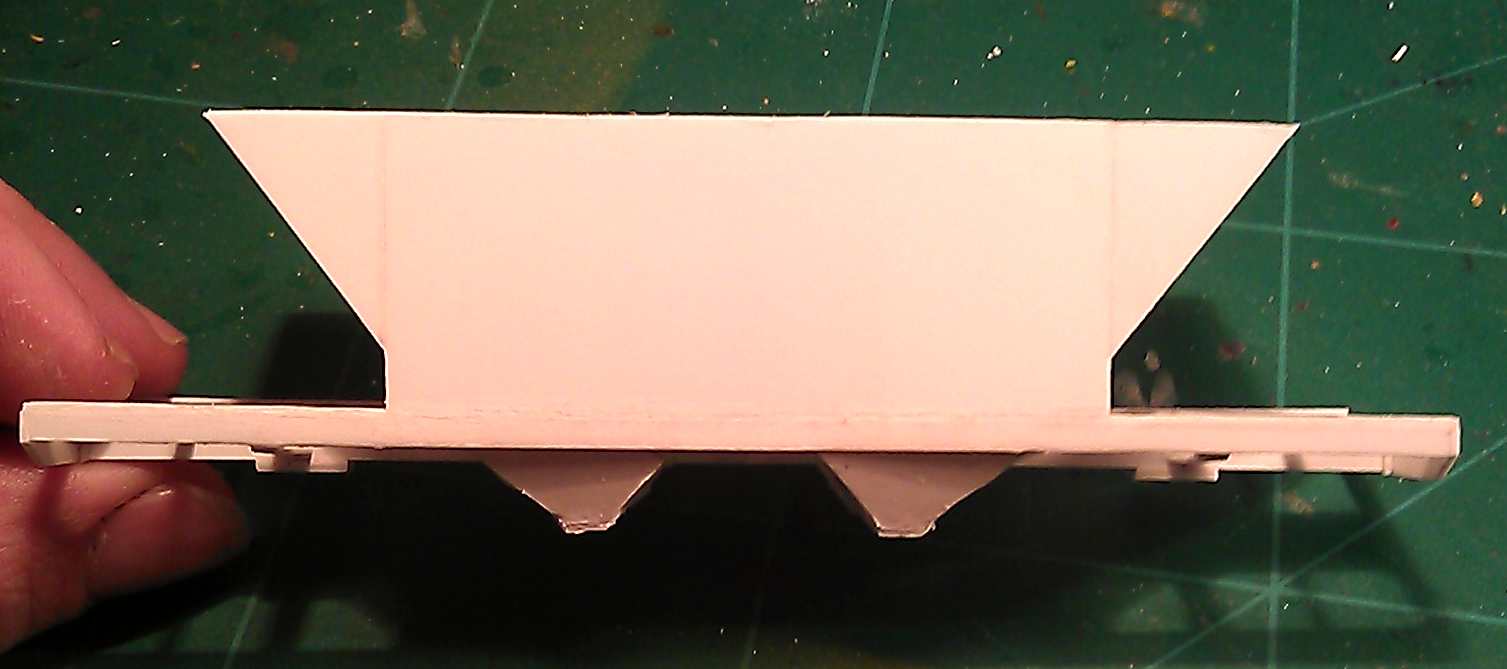

Затем начинаю "гнать" кузов.Важно было не промахнуться с углами наклона.Полистирол 1мм.Сложно работать.

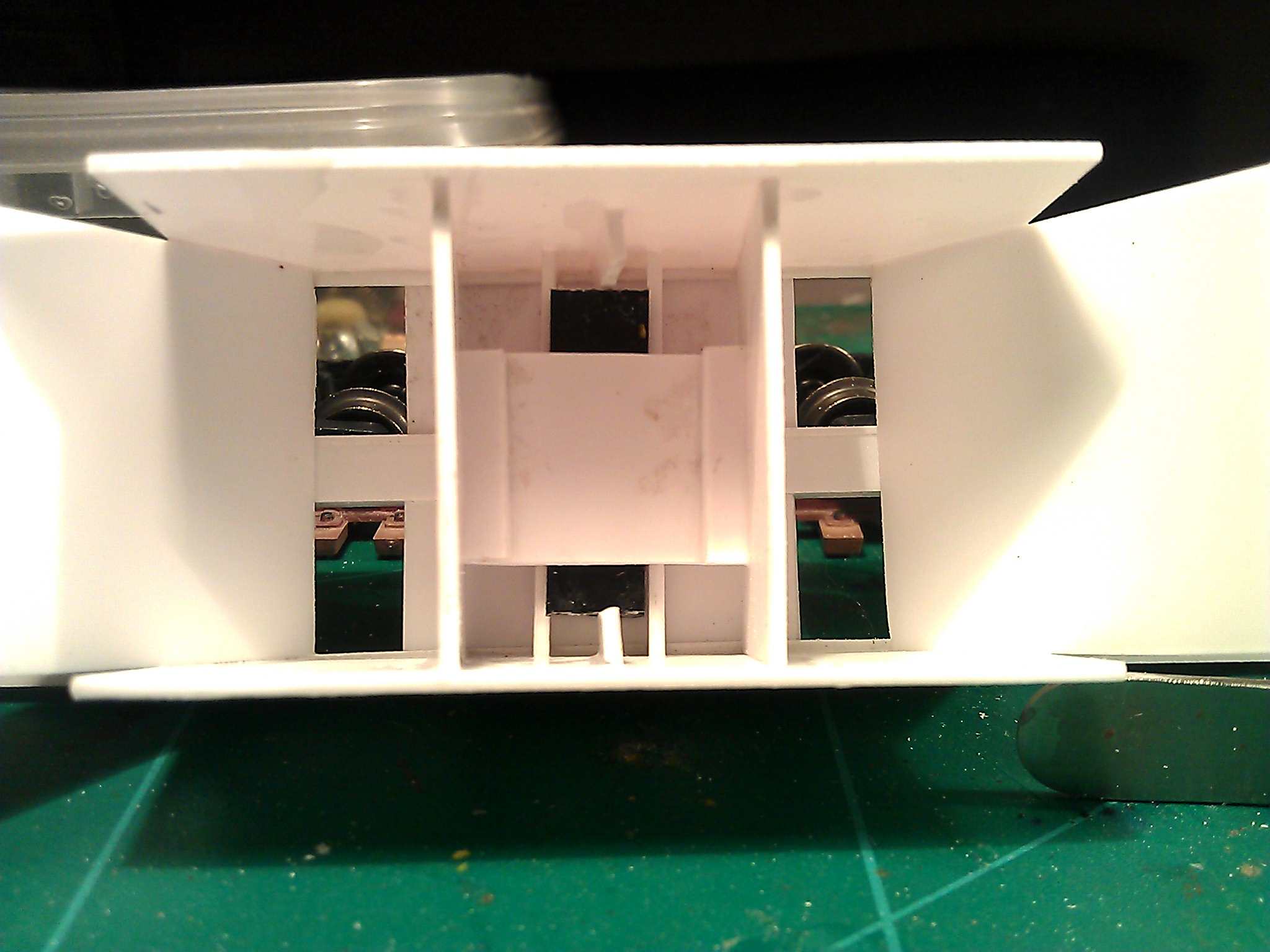

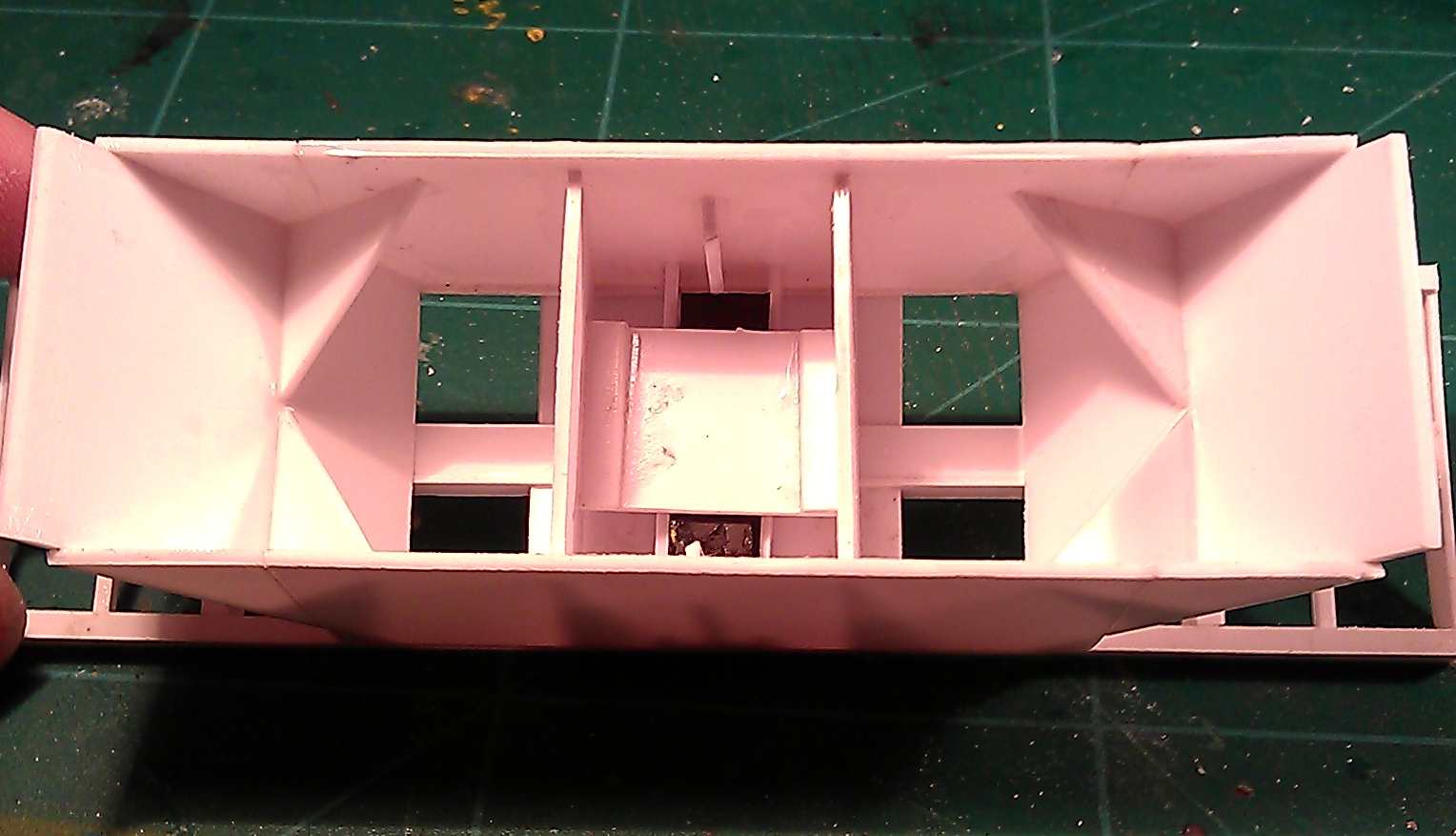

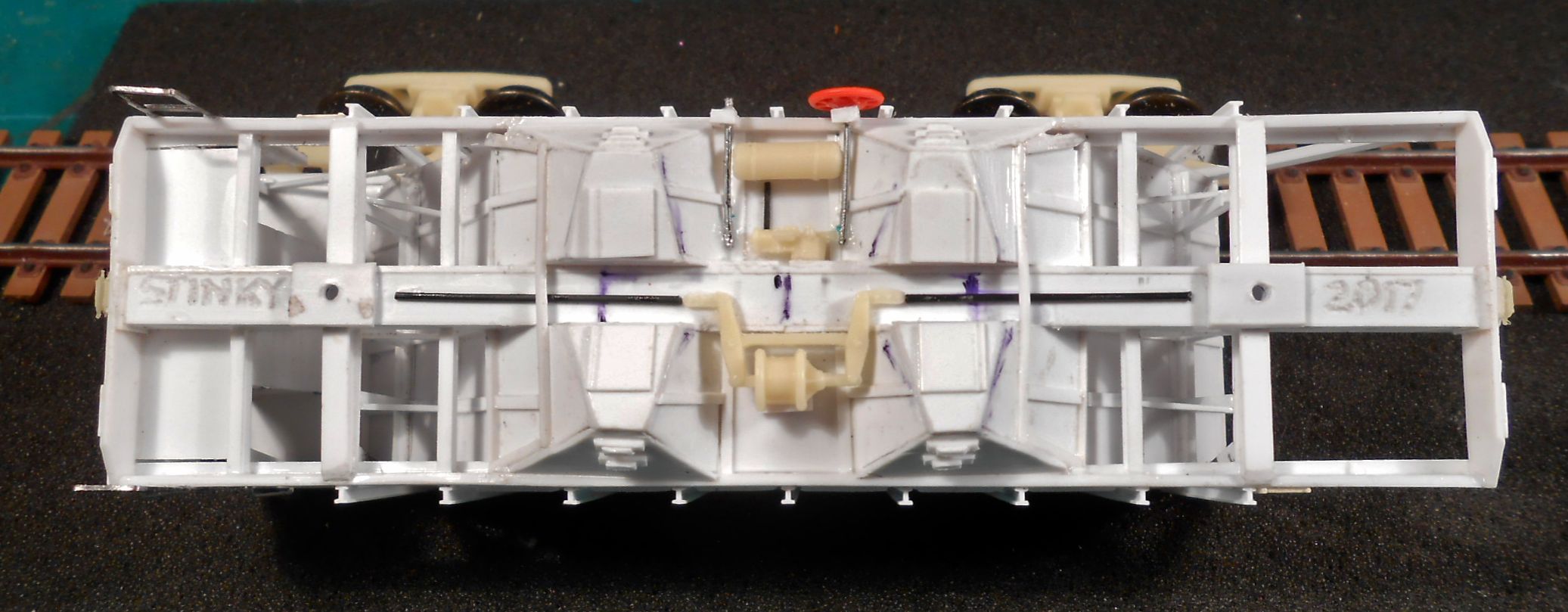

Важно не забыть отбалластировать модель.Груз (стальной брусок 1 на 1см) надо разместить как можно ниже.

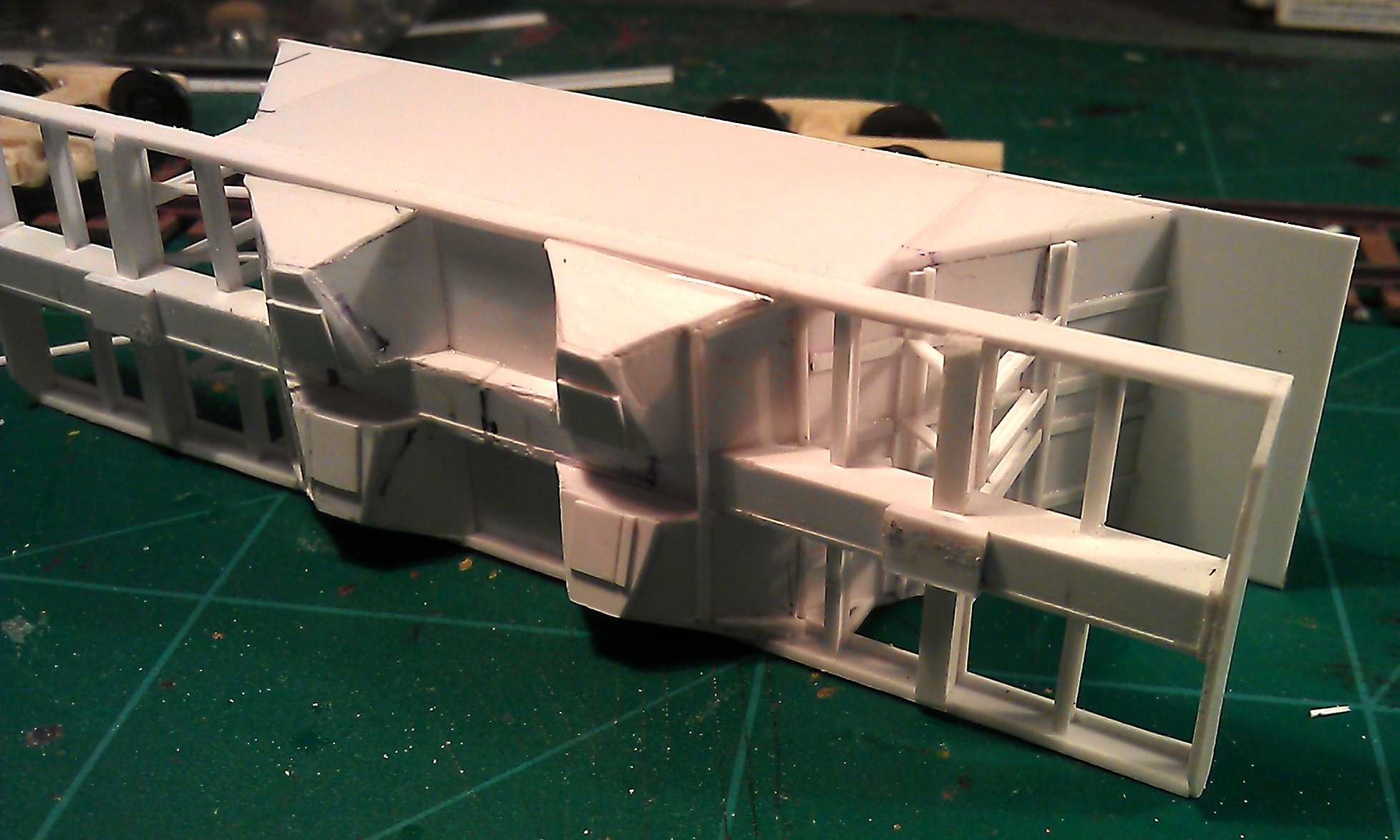

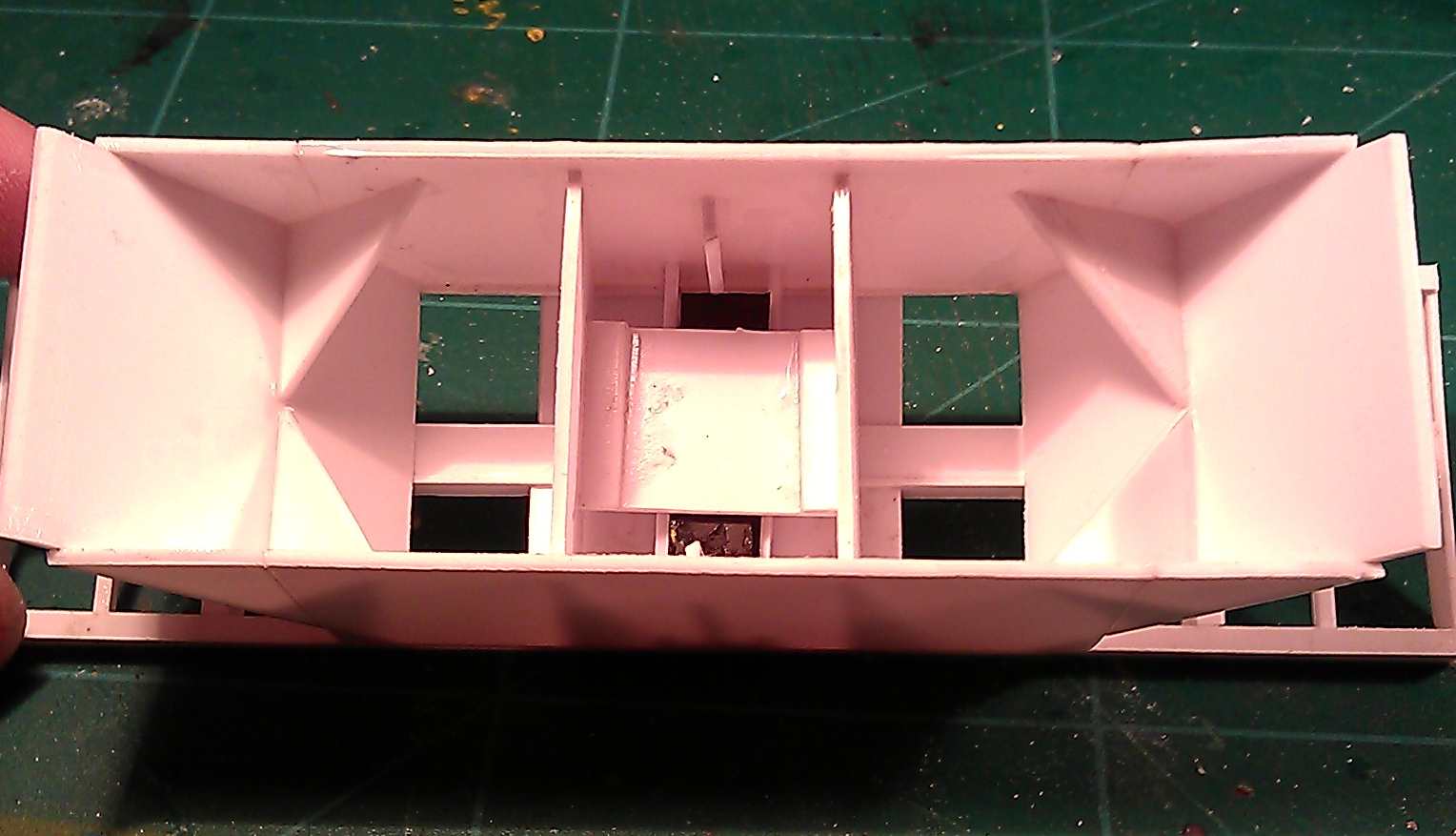

Закрепляю кузов и балласт всевозможными распорками.Делаю кузов максимально прочным.

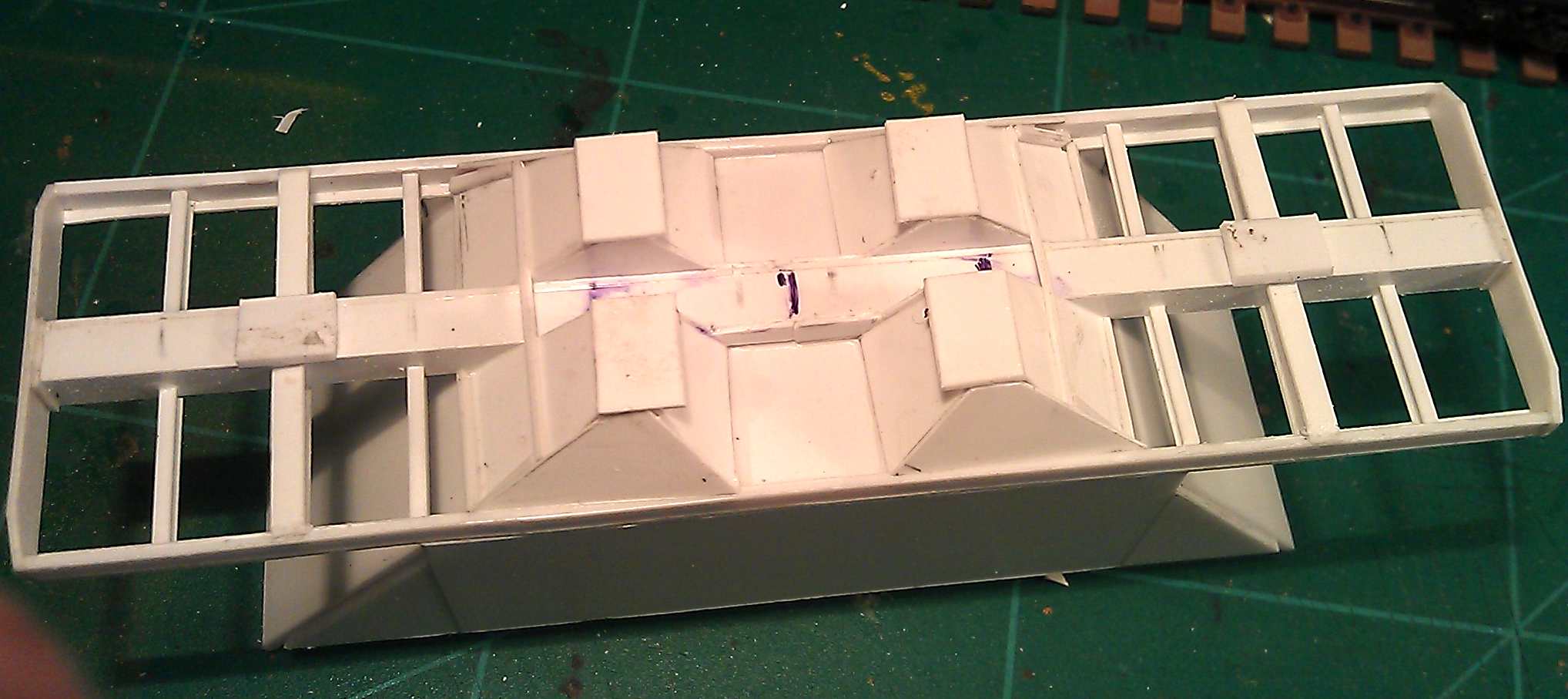

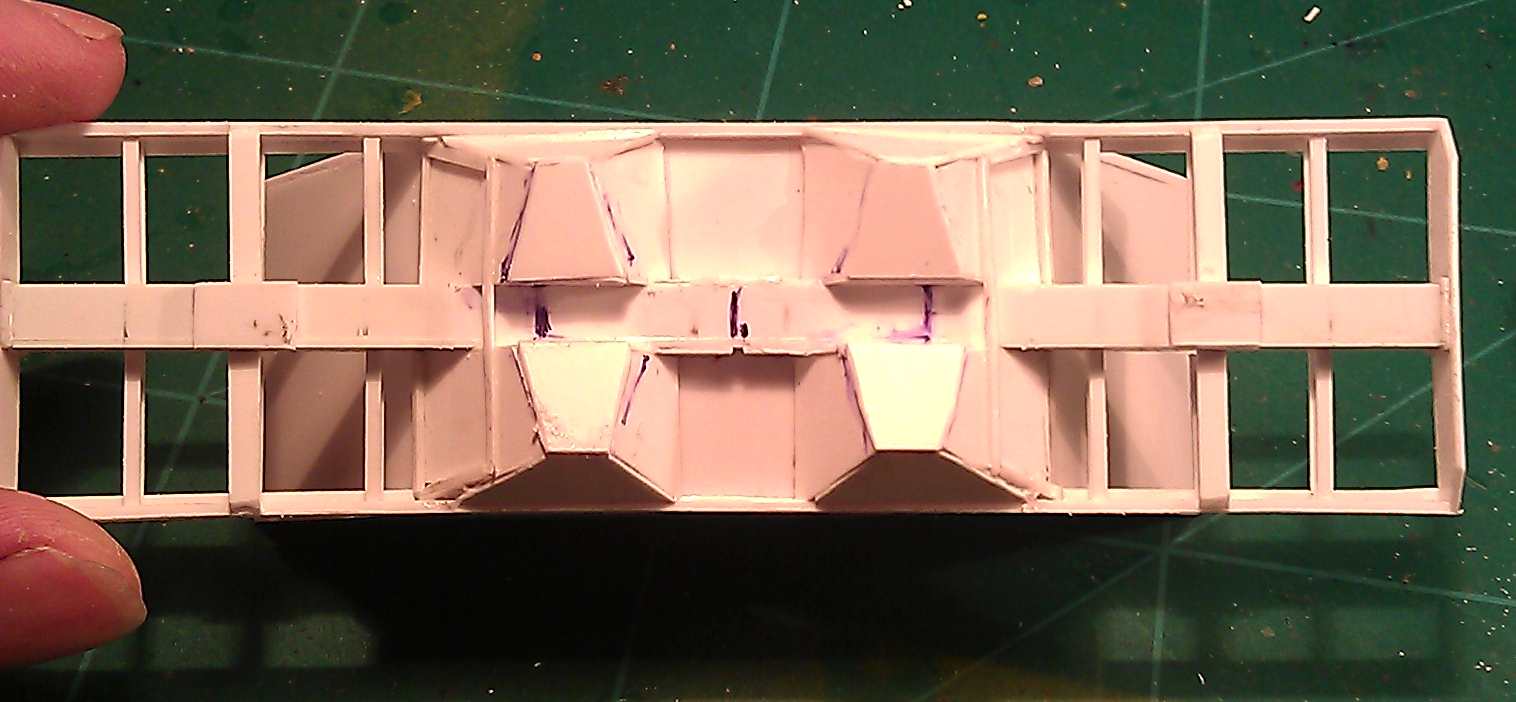

Запиливаю разгрузочные люки.Изначально получились не правильной формы.Попппилии они крови.

[Артем Д]

Уххх здорово! прототип интересный а моделинг активный и годный

[Stinky]

Продолжаю своеобразный tutorial по пилежу.

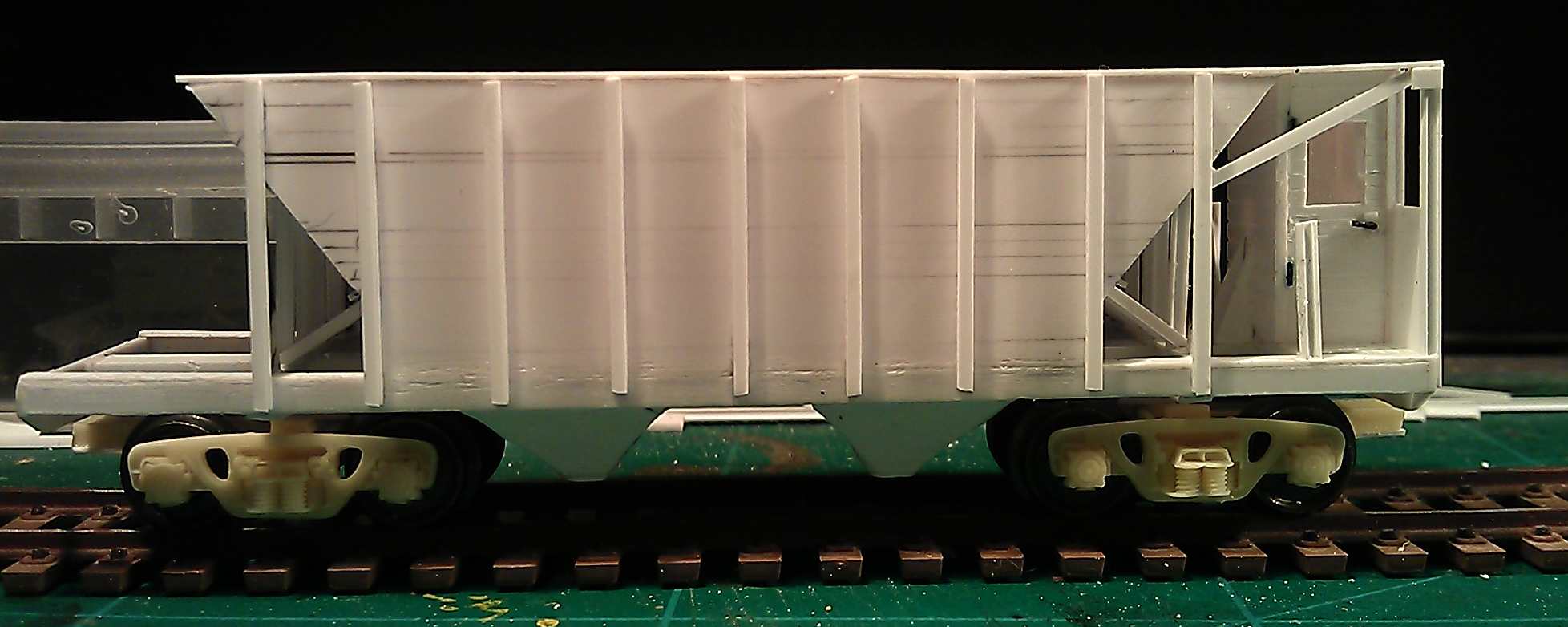

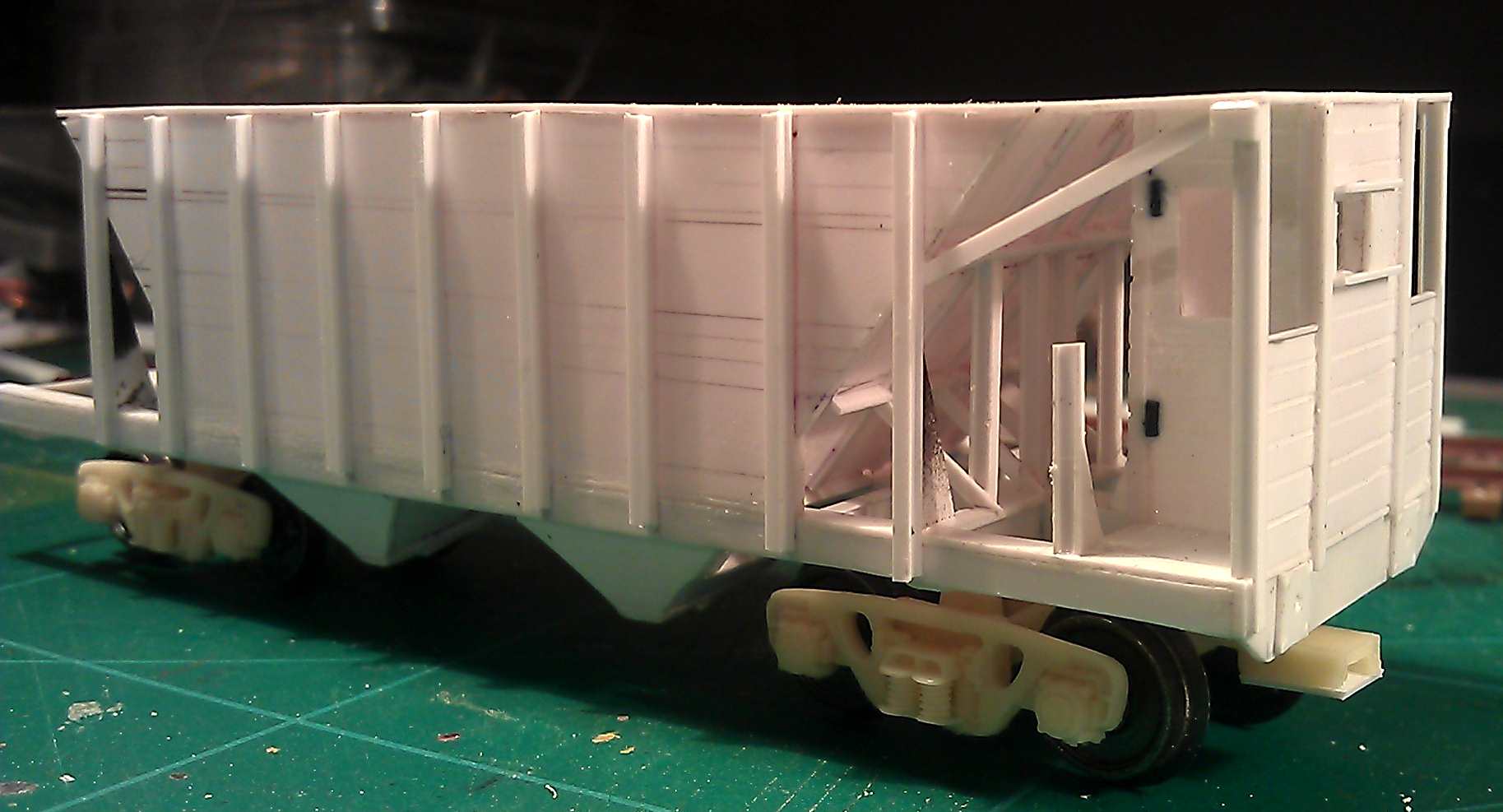

Проверяю внешнюю геометрию кузова.Переделываю разгрузочные бункера.

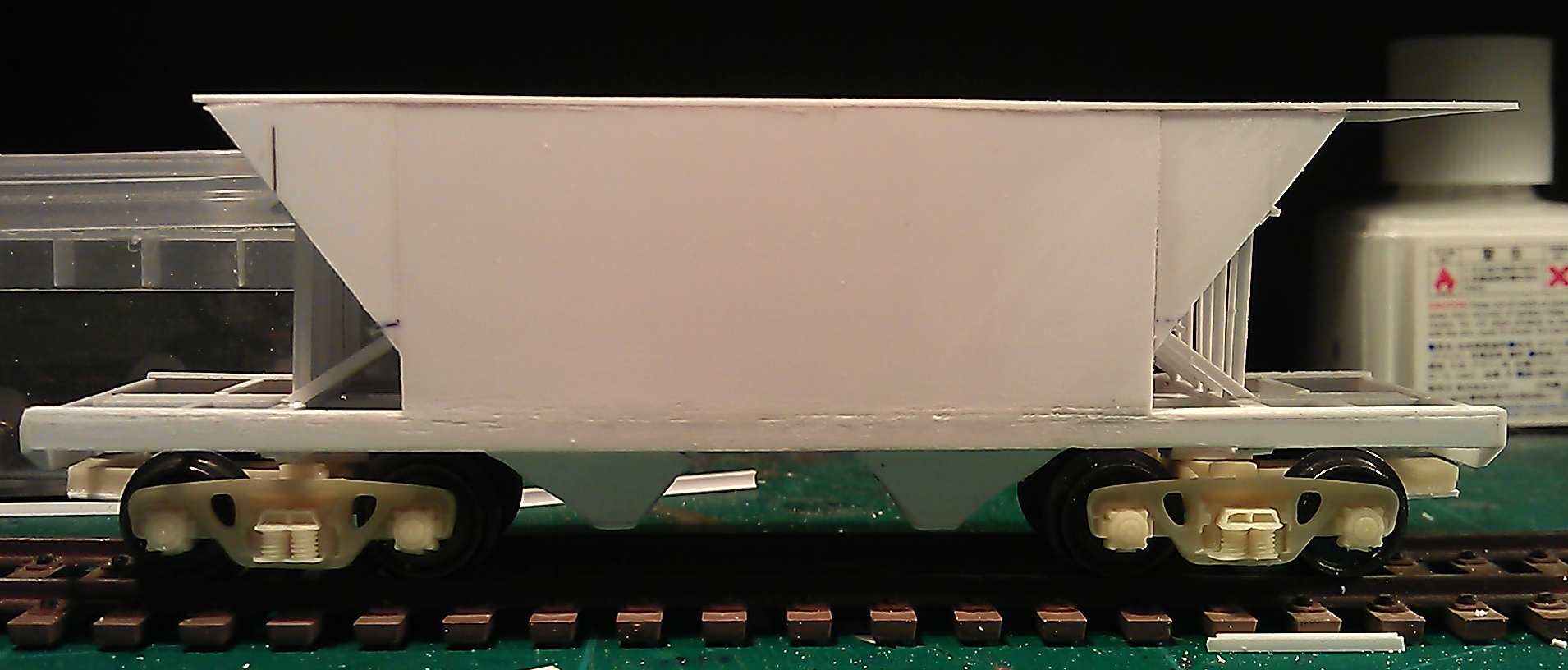

Довожу кузов до вменяемого внешнего вида.Выравниваю геометрию бортов.

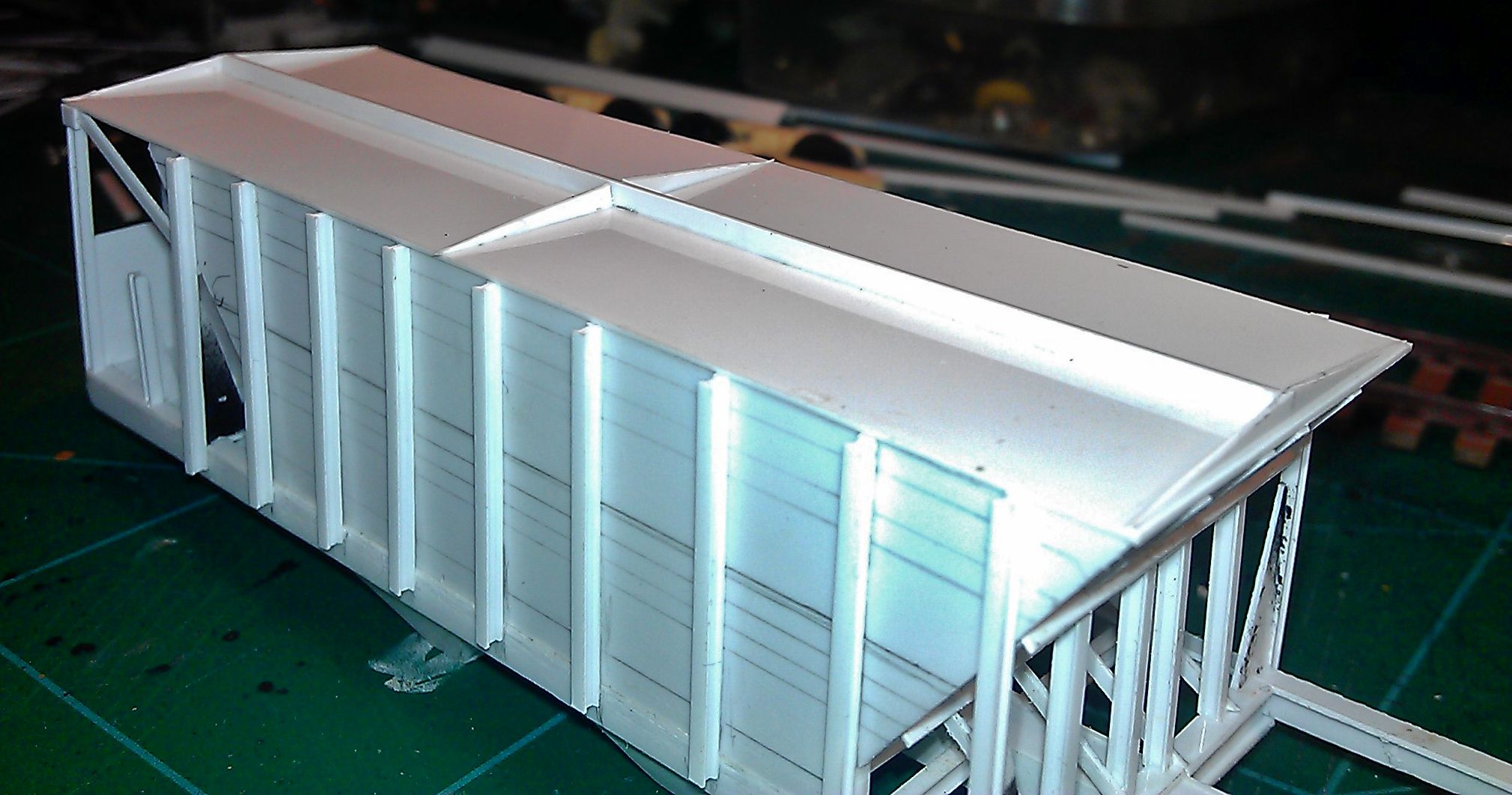

Наклеиваю основу крыши и начинаю работать над множеством рассксов.Применяю как
резанный пластик,так и промышленный профиль.

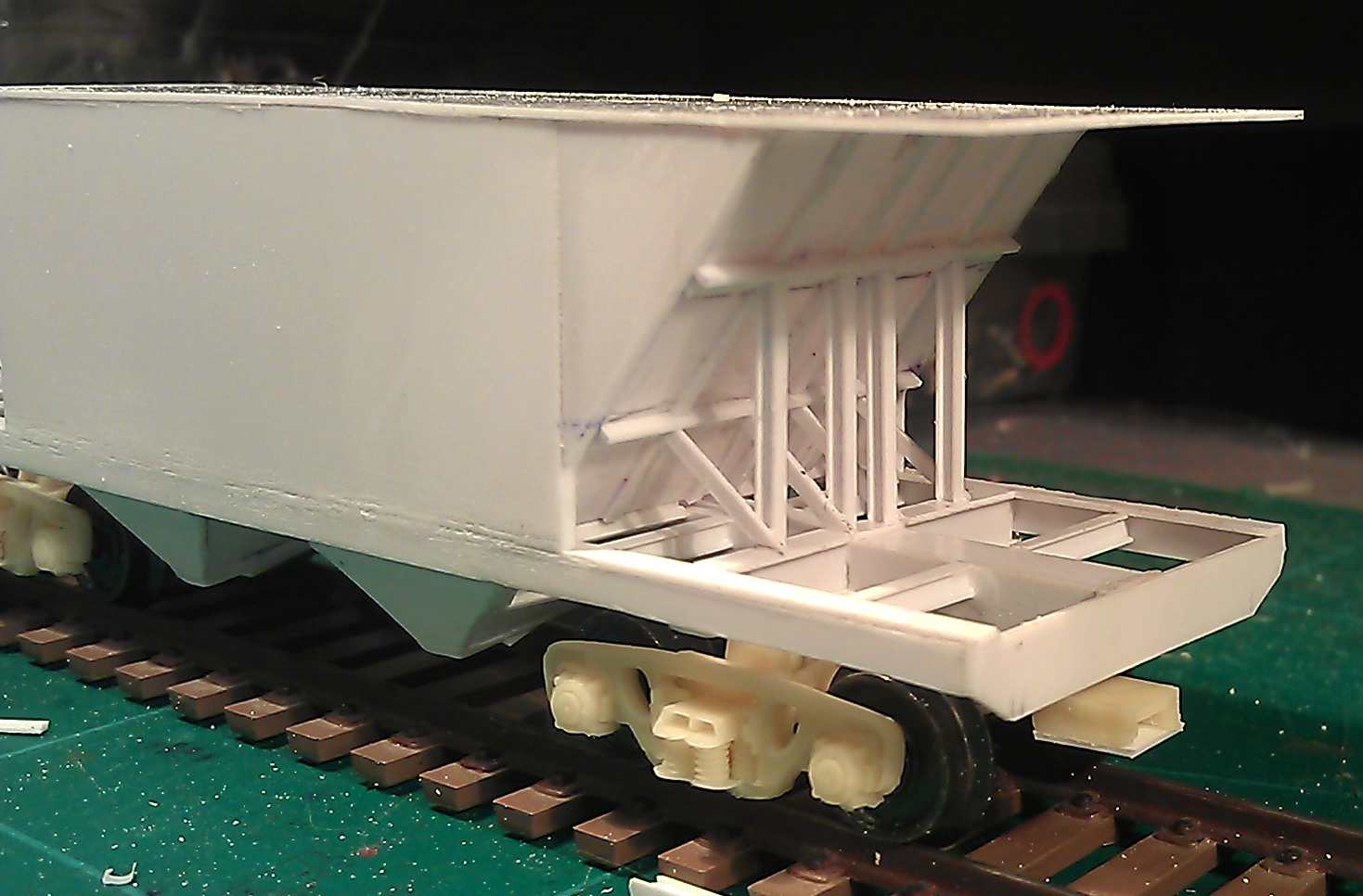

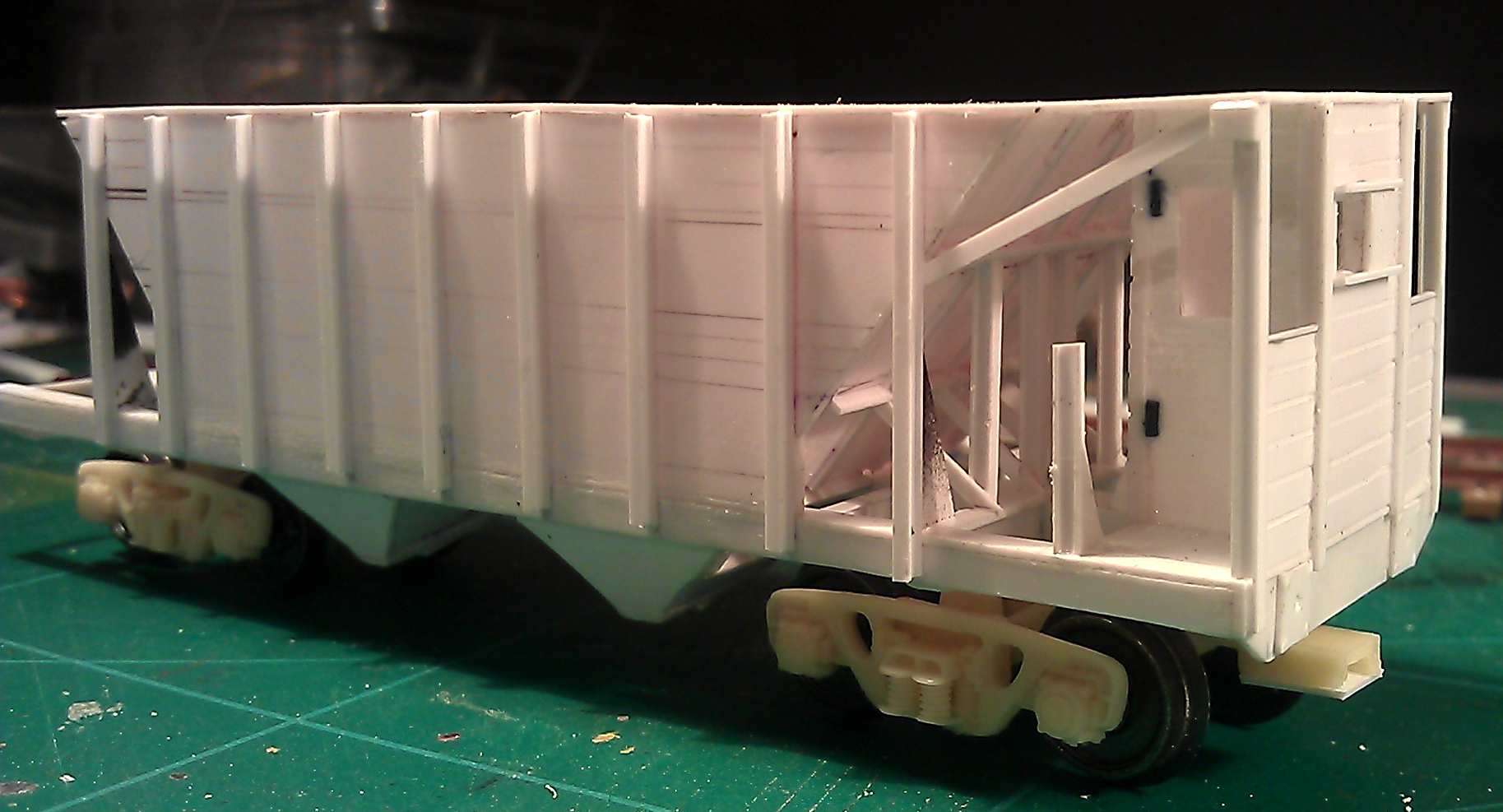

Мастерю будку(сразу с остеклением),вертикальные стойки и прочие аксессуары.

На сейчас пока всё.Продолжение обязательно следует.

[dima74]

Очень хочется продолжения в картинках с описанием.
Я очень признателен , тем людям которые не поленились сделать поэтапную покадровку с описанием.
Я от таких мастер классов, уже сам начинаю потихоньку запилы с нуля.
Жду продолжения. Спасибо.
С ув. Дмитрий.

[dima74]

А тележки, сам делаешь ?
Где такие можно достать или заказать?

[T-1000]

Негодяй! Как ножом по... классный хопр однако!

[Stinky]

Очень хочется продолжения в картинках с описанием.

Надеюсь впредь так и делать.

А тележки, сам делаешь ?
Где такие можно достать или заказать?

Нет,тележки когда то отлил наш форумчанин РТМ.Делает он их сейчас или нет не знаю.
Также пробовал лить Олег с нашего форума.Насчет продажи их не слышал.
Лично я все что когда то купил,уже давно использовал на свои работы.Это камрад гдето из
закромов достал последнюю пару.

[Олег]

Это же це ментовоз в него целая опергруппа поместится
Никогда раньше видел такой прототип. Надеюсь Дионисий нас порадует еще не раз - отличным исполнением моделей

[Muton]

Дениска! Жги дальше! Протираю стакан до блеска, готовлюсь обмывать

Негодяй! Как ножом по... классный хопр однако!

Тю, так спаяй в латуни. Ты умудрялся вентили/рычаги управления в будках паровозов воспроизводить, неужели вагон не осилишь

[youdmit]

Хороший проект!
Какого производителя использован профиль?

[T-1000]

Дениска! Жги дальше! Протираю стакан до блеска, готовлюсь обмывать

Негодяй! Как ножом по... классный хопр однако!

Тю, так спаяй в латуни. Ты умудрялся вентили/рычаги управления в будках паровозов воспроизводить, неужели вагон не осилишь

Лень, да и катать нечем.

[Muton]

Лень, да и катать нечем.

Не лень, а муза не явилась, прогуливает...

[Stinky]

Какого производителя использован профиль?

Профиль "Евергрин",со стратегических запасов Вити.

Итак продолжим обзор запила.

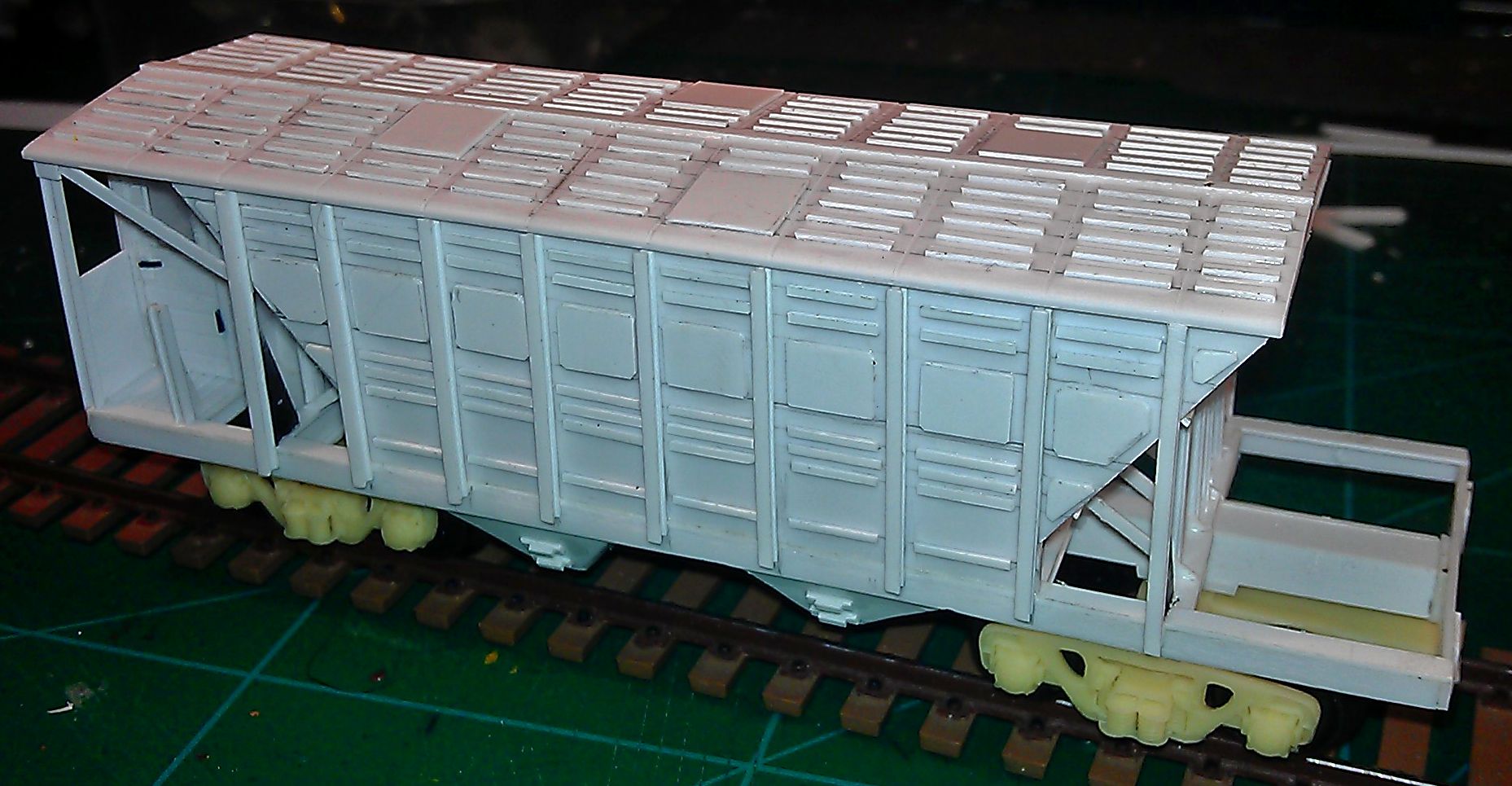

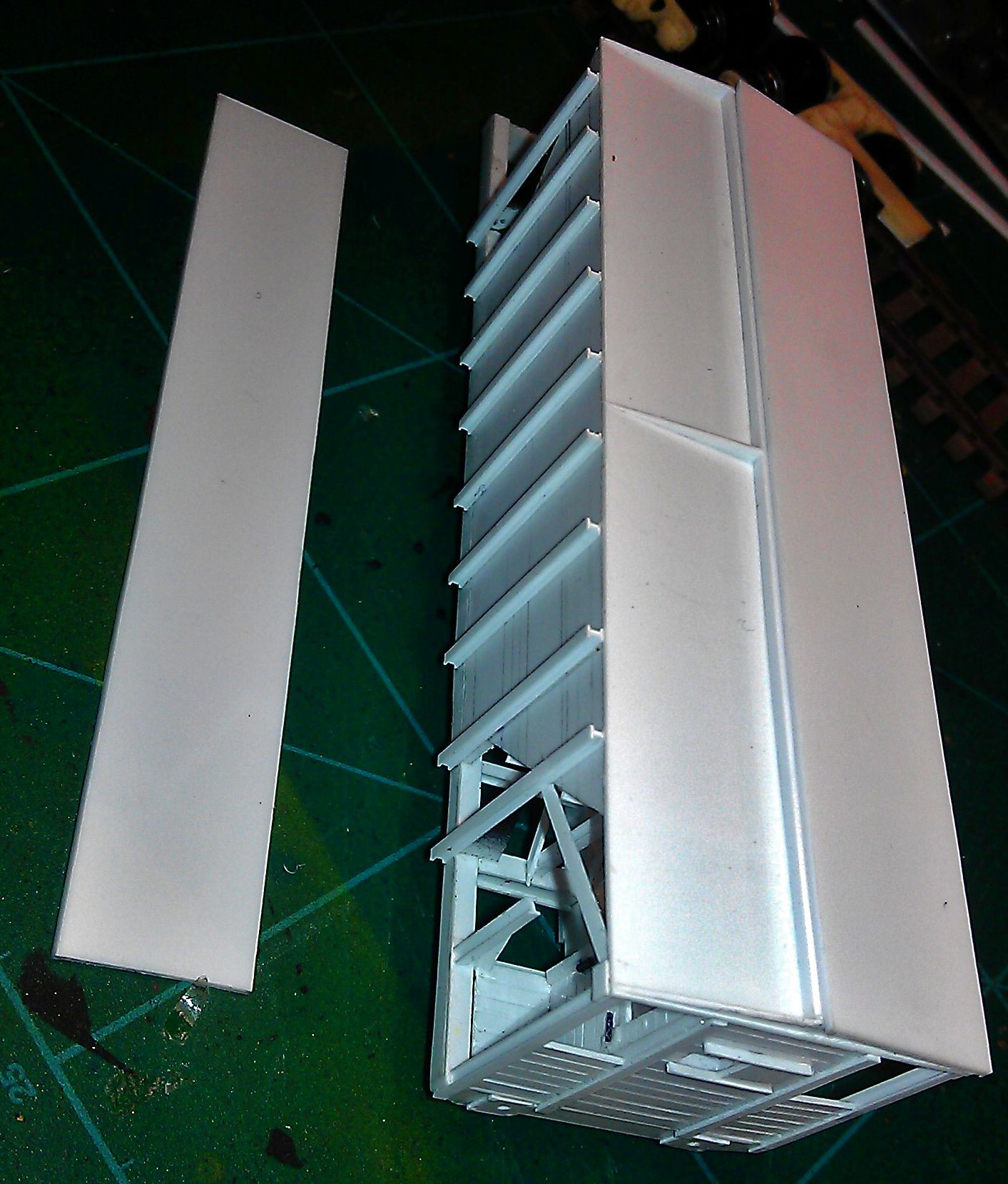

Делаю сверхровные стропила крыши и укладываю кровлю.

Затем собирая волю в кулак,строгаю тыщу гофр и стараясь сильно не матюкаться устаканиваю
их на борта и крышу.

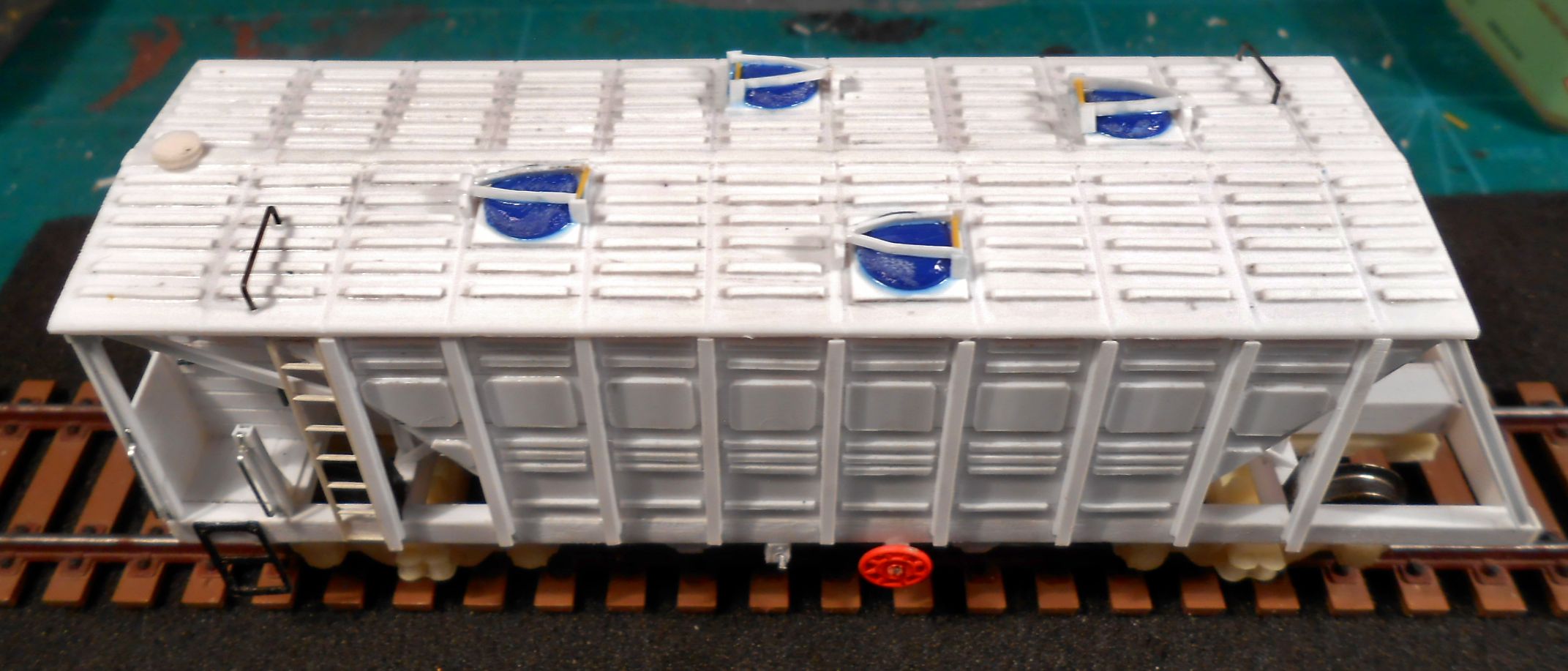

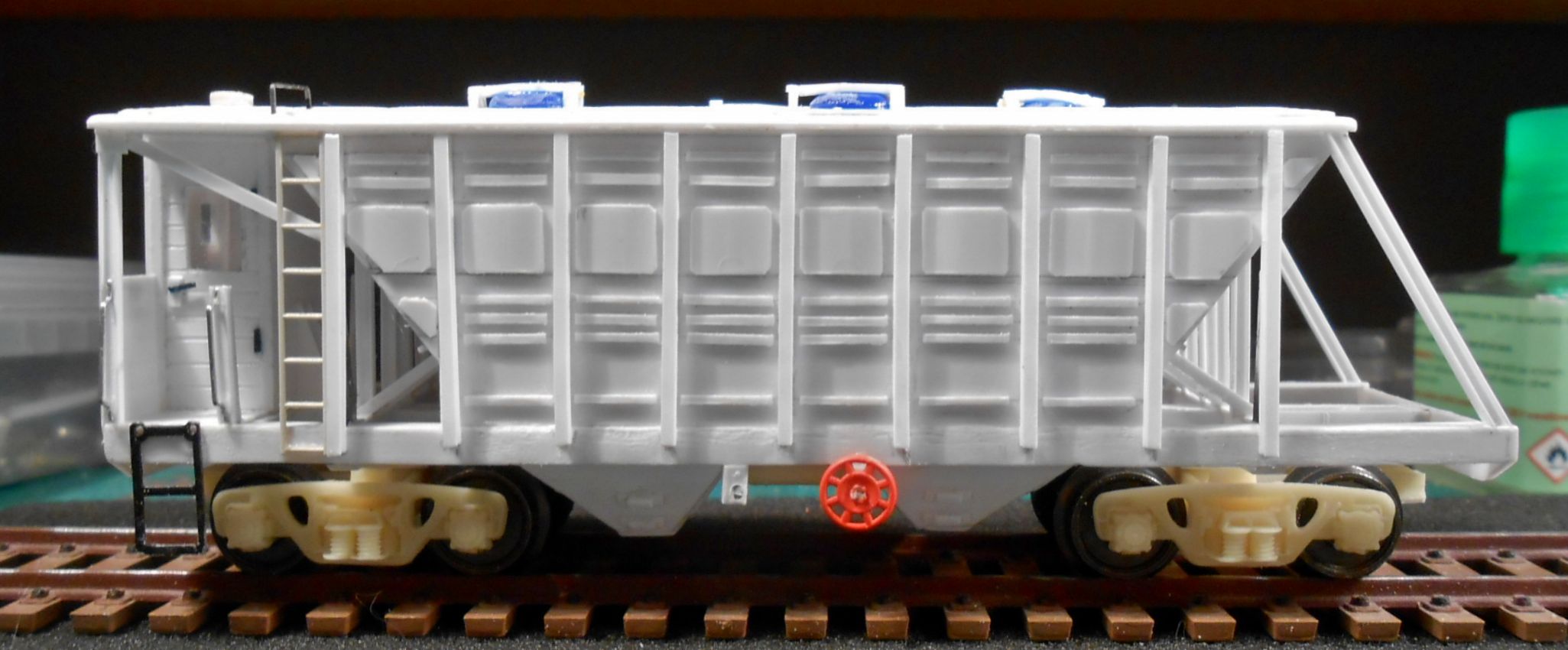

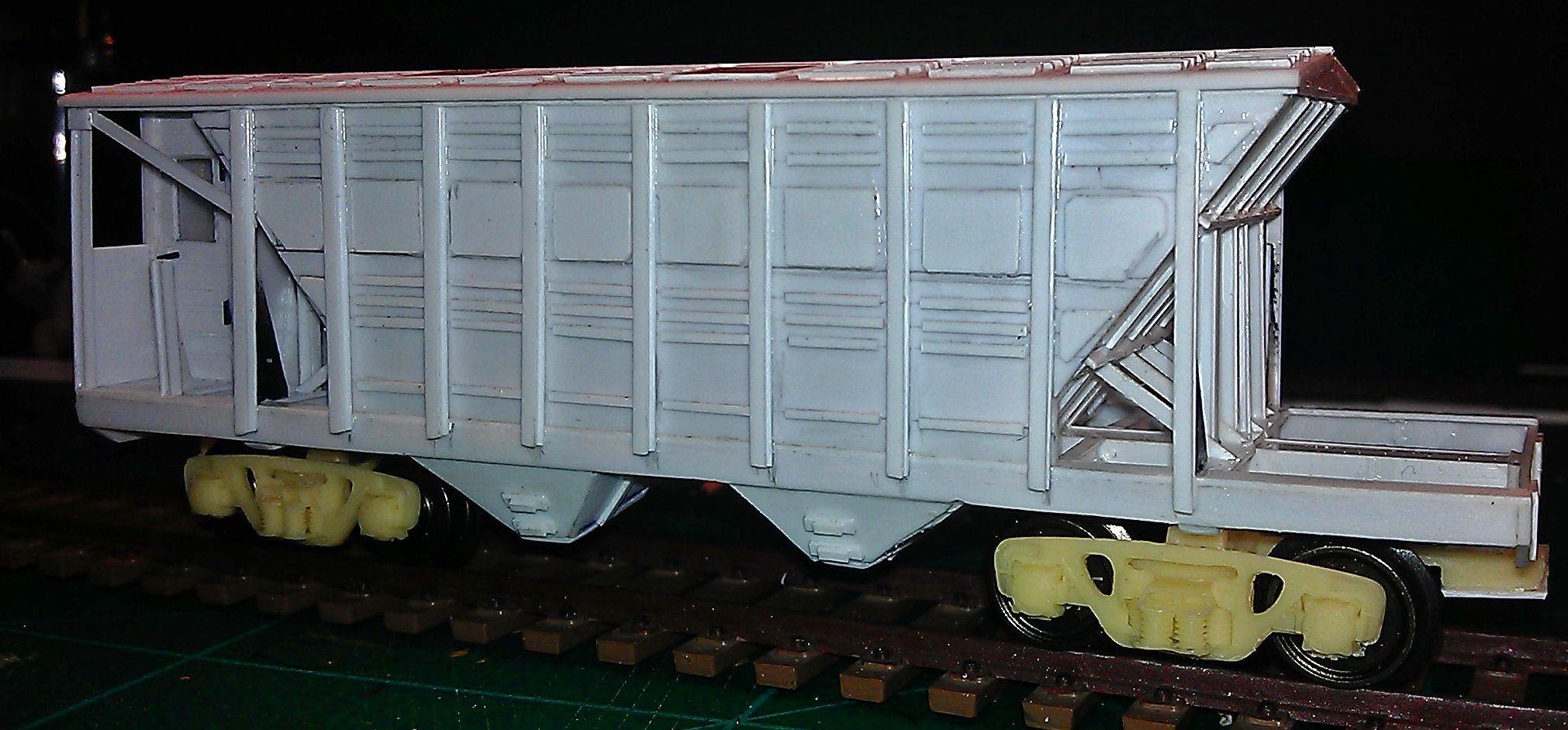

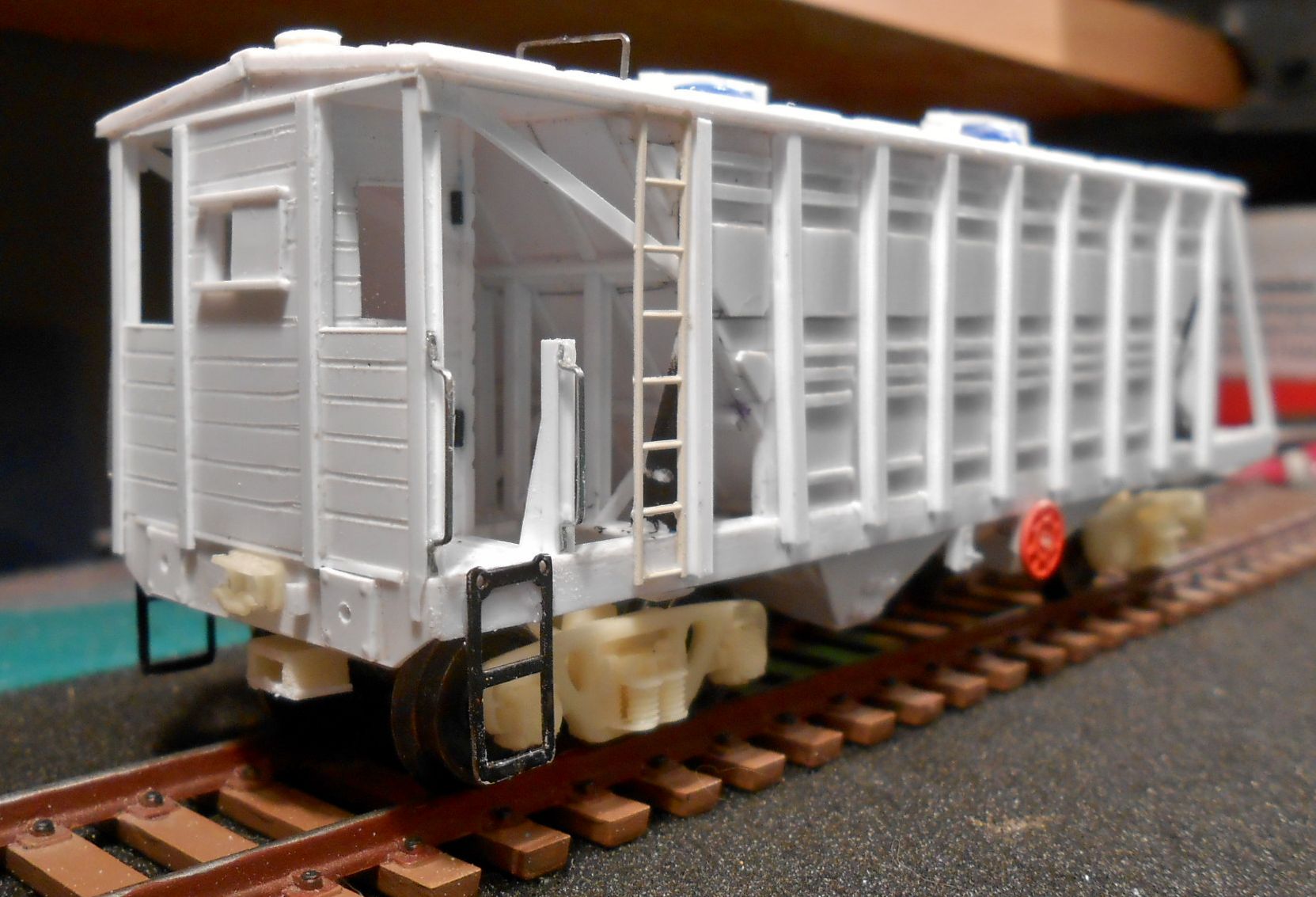

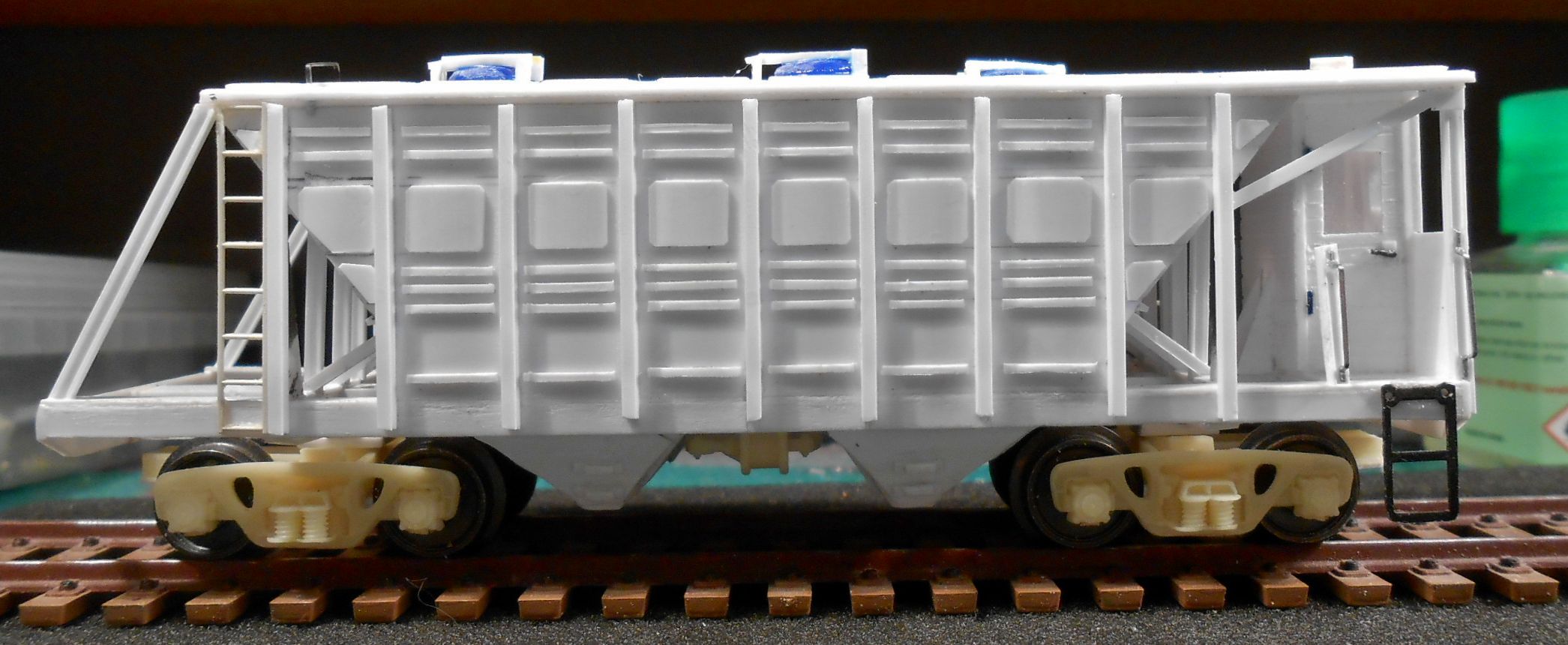

Навешиваю оставшиеся внешние материалы,слегка ошкуриваю.На четвёртый вечер вагон
практически готов к грунтованию.Один штурвал пока,как говорится "в активном поиске".

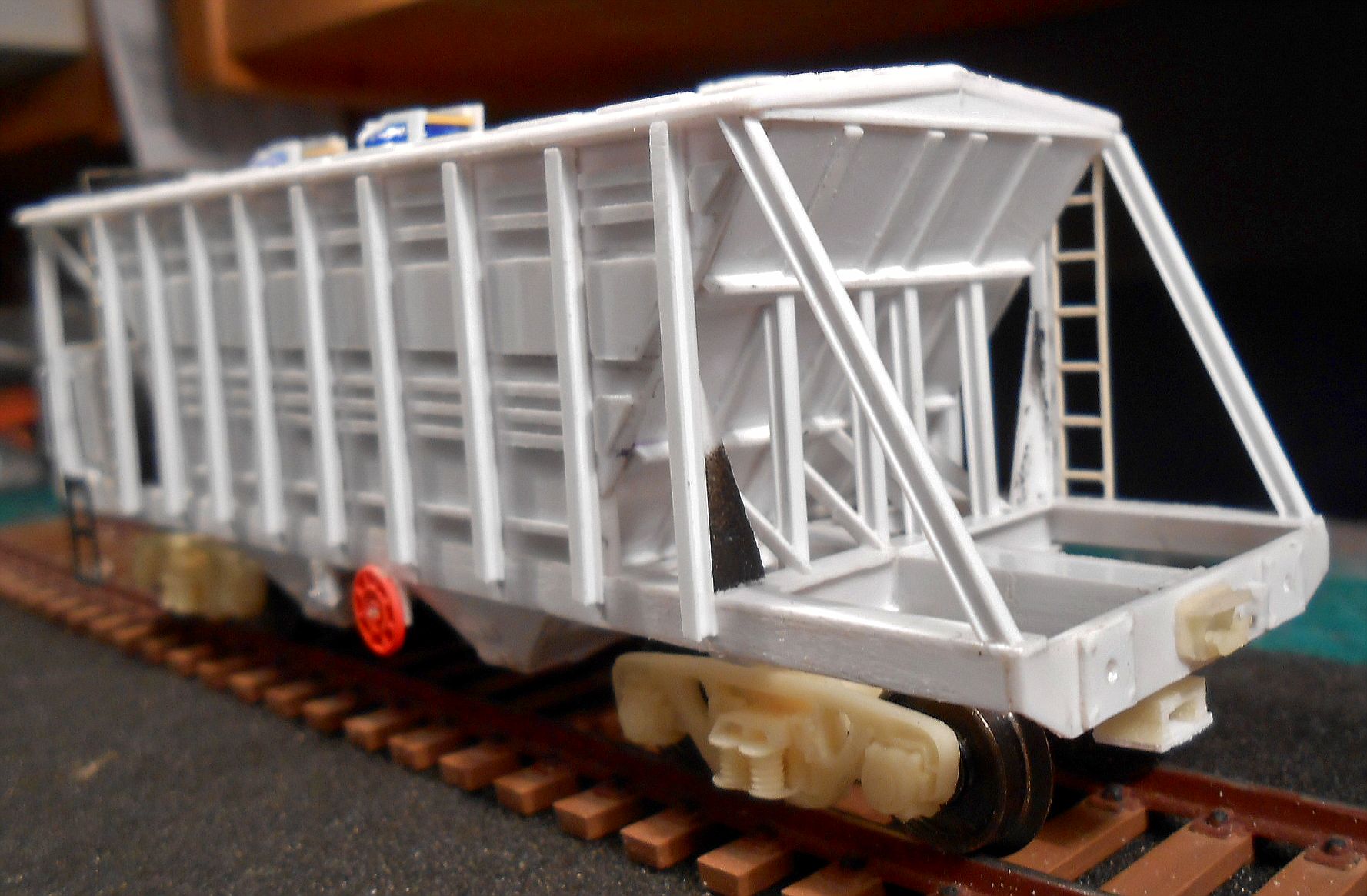

Ваган прошел тестовую обкатку на заводских путях,накат хорошй,радиусы проходит.
Конечно балласт недостаточный,надо было чуть больше догрузить.Легковатый.
Продолжение следует.

[Nef]

Публика рукоплещет и требует продолжения

[youdmit]

Затем собирая волю в кулак,строгаю тыщу гофр и стараясь сильно не матюкаться устаканиваю
их на борта и крышу.

Молодец. Уважаю.

[Барбос]

Ну ничосе, вот это Ты терпения накопил, что бы столько наклеить полосок , даа, кропотливо! на фото одном весь борт блестит, это ты его весь слоем клея покрыл?
Кстати бывают полукруглые полоски пластика ( https://www.dersockelshop.de/halbrund-1 ... g0240.html ), и на алиэкспрессе тоже видел.

[Stinky]

Ну ничосе, вот это Ты терпения накопил, что бы столько наклеить полосок , даа, кропотливо! на фото одном весь борт блестит, это ты его весь слоем клея покрыл?
Кстати бывают полукруглые полоски пластика ( https://www.dersockelshop.de/halbrund-1 ... g0240.html ), и на алиэкспрессе тоже видел.

В процессе наклейки я уже не особо обращал вминания куда клей течет,потому как глаза уже
были зюзей.Потом еще прошкурю нулевкой,перед грунтом,там посмотрим что получится.
Пробовал тянутный литник,но... не то пальто.
Эвергрин полукруглый если бы был применил бы канеш.Оно и так не бюджетно,только на одни
стойки ушло 2,5 полоски.

[Олег]

Сильно Тянет на работу года

[vover]

Афигенно запилил!
Обязательно зашлифуй всюду, где нужно и выновняй стойки (кривоваты срезы) перед покраской - просто грех такцю работу не довести до идеала. Реально круто!

[Stinky]

Обязательно зашлифуй всюду, где нужно и выновняй стойки (кривоваты срезы) перед покраской

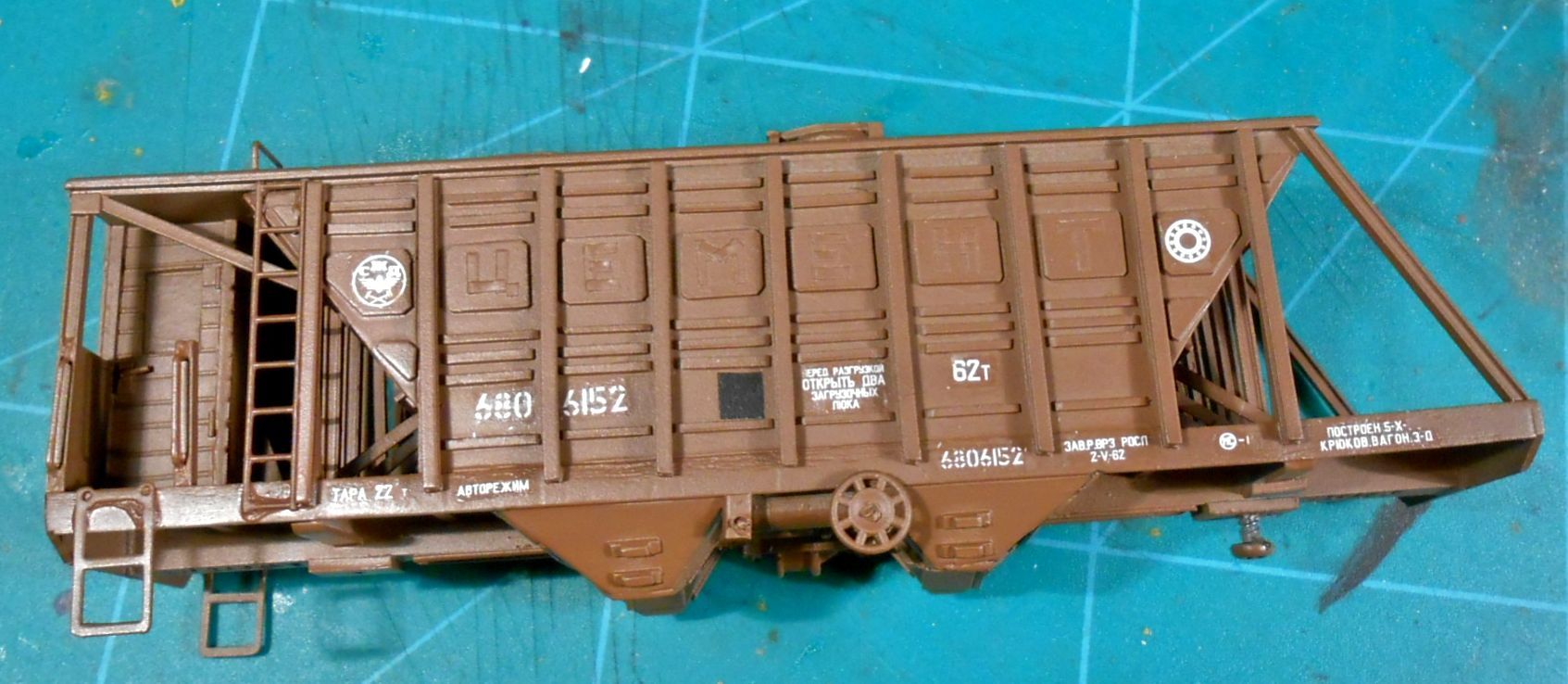

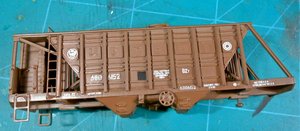

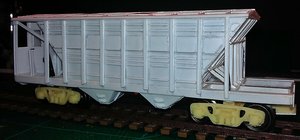

Сделал все как ты сказал. Рабочее фото после сушки вагона.Наношу дэки,еще серебряццо.

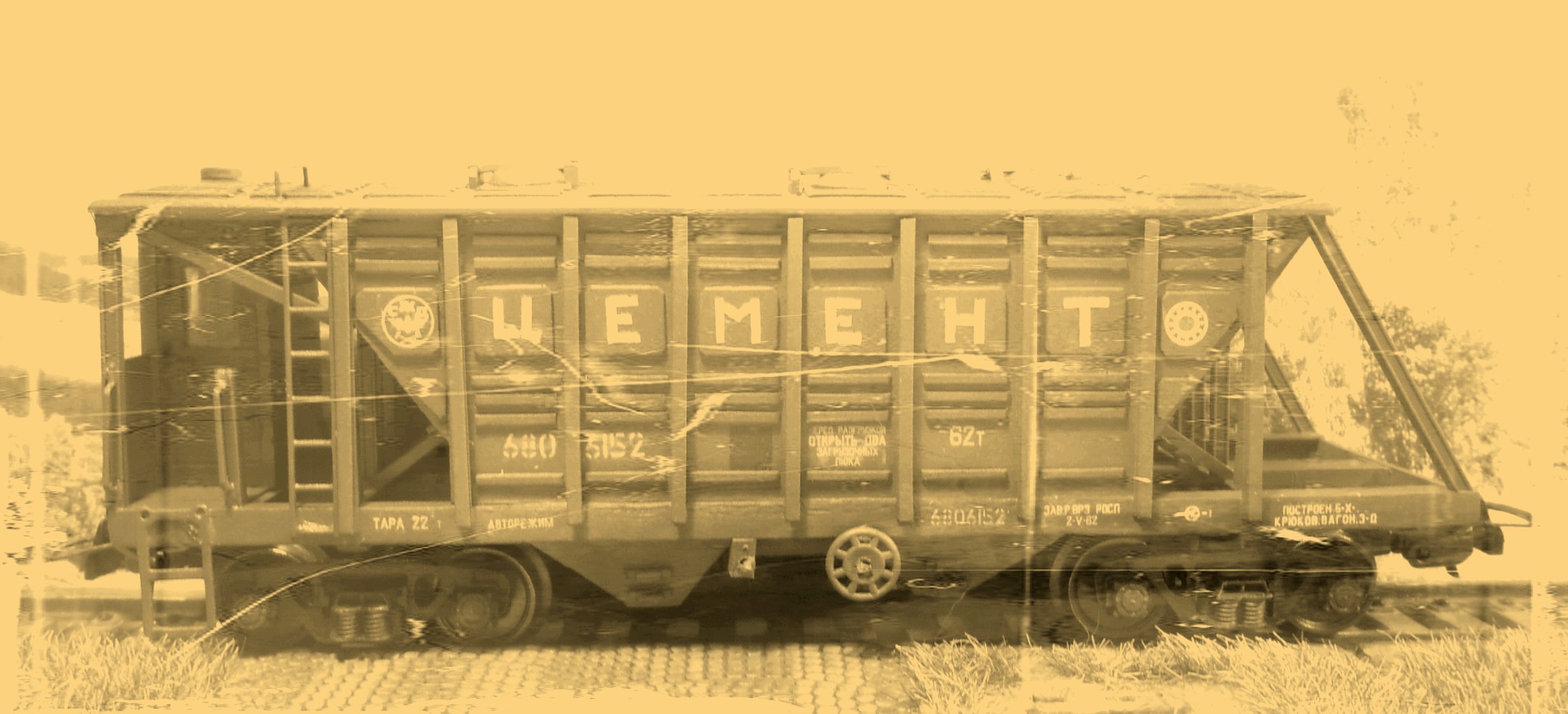

Собираю до кучи и везерю.Подсохнет сделаю финальные фото.А так для затравки ретроспектива.
