Взлет "Машки" от Гютзольда

[Stinky]

Чем дул крышу?Оттенок правильный,но так и просится старение. Также интересны
результаты тест-драйва.Шумность побеждена?

[vover]

Чем дул крышу?Оттенок правильный,но так и просится старение. Также интересны
результаты тест-драйва.Шумность побеждена?

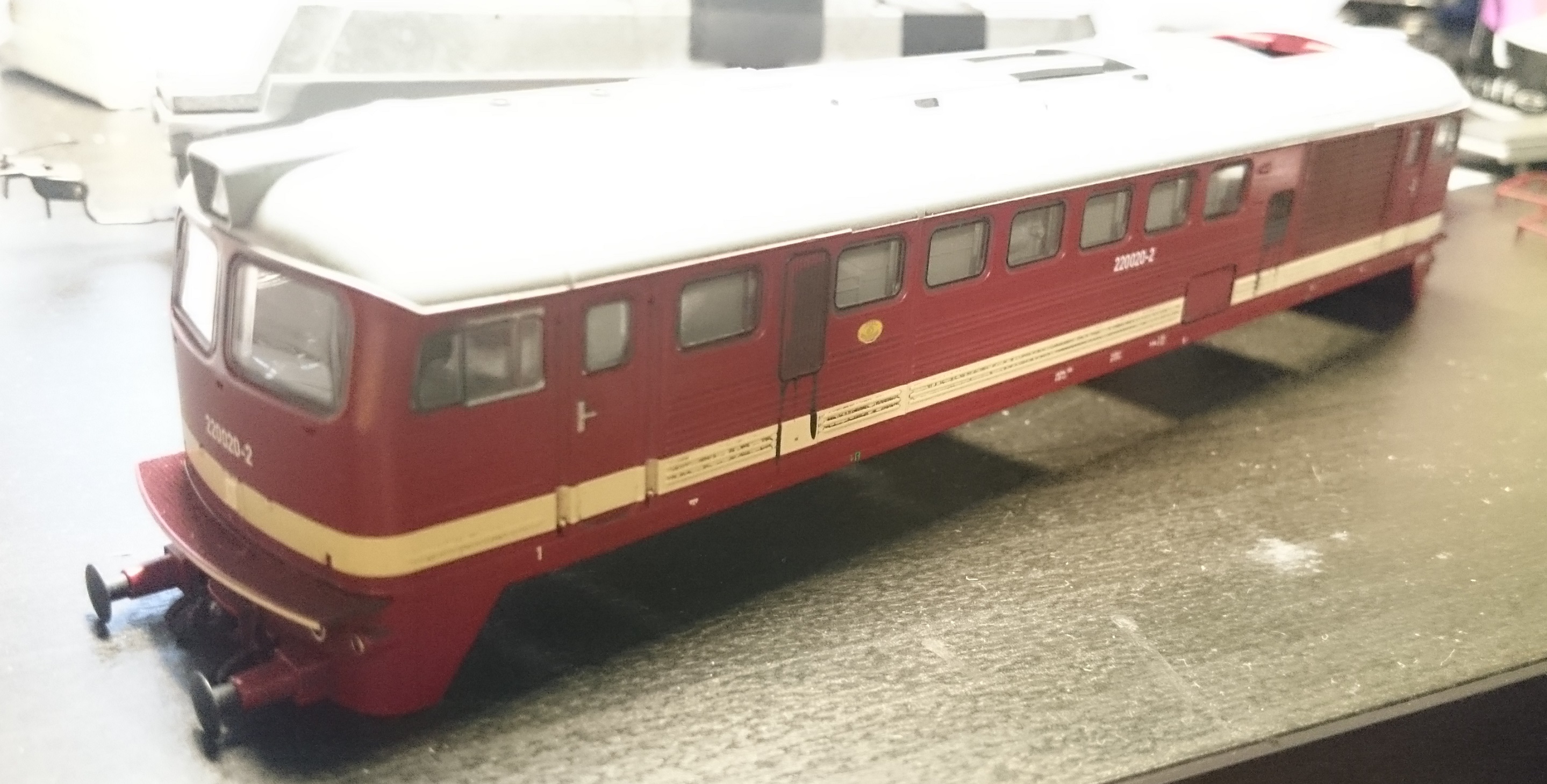

Дул баллоном от Хумброл. Старить не буду - не умею по крайней мере пока не буду.
Тест драйв пройден. Лок стал значительно менее шумный, но до Роко ему все же далеко...
Видос снял, но нужно еще обработать и залить.

[vover]

Работы немного продвинулись. Подвернулся неплохой (правда загаженный от завода) Роковский корпус (спасибо SERIK) и я решил натянуть его на имеющуюся ходовку вместо родного. Он и по деталировке лучше и по внешне мне нравится больше.

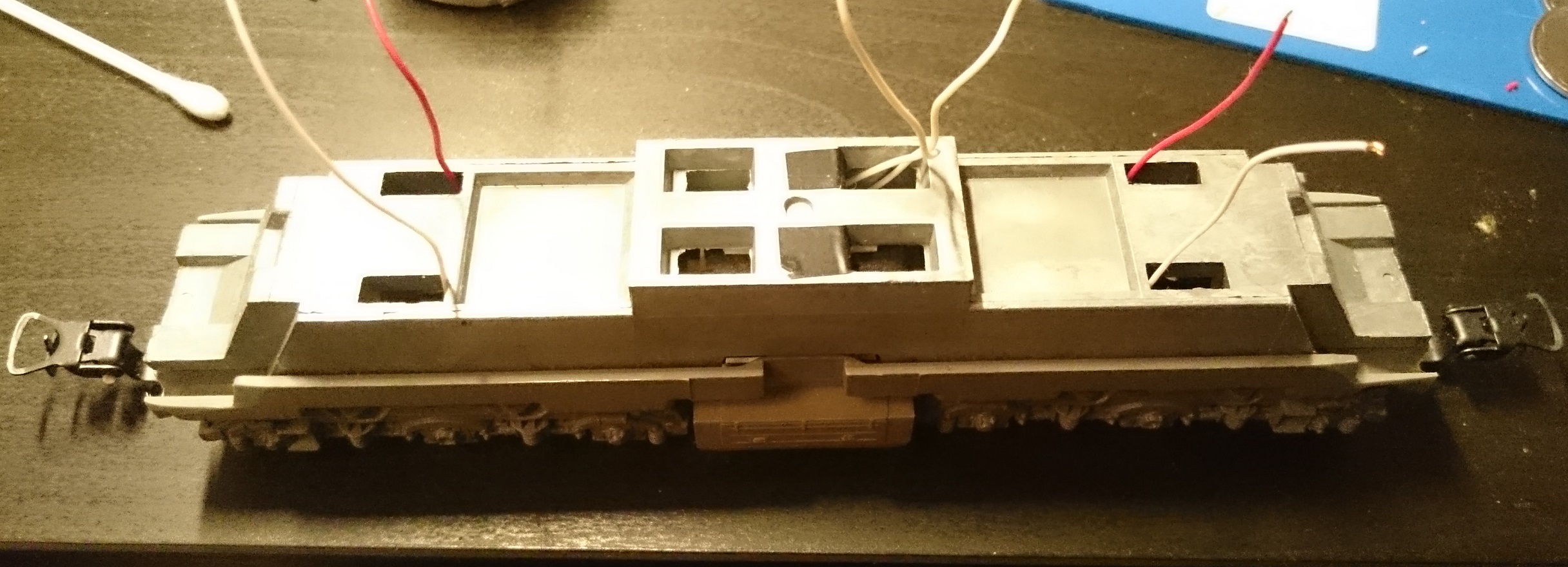

Итак, первое что пришлось сделать - это срезать родной крепежь корпуса и убрать полностью деталь с токоведущими ламелями с ходовки - вместо нее запаял провода. Тест-забег прошел успешно:

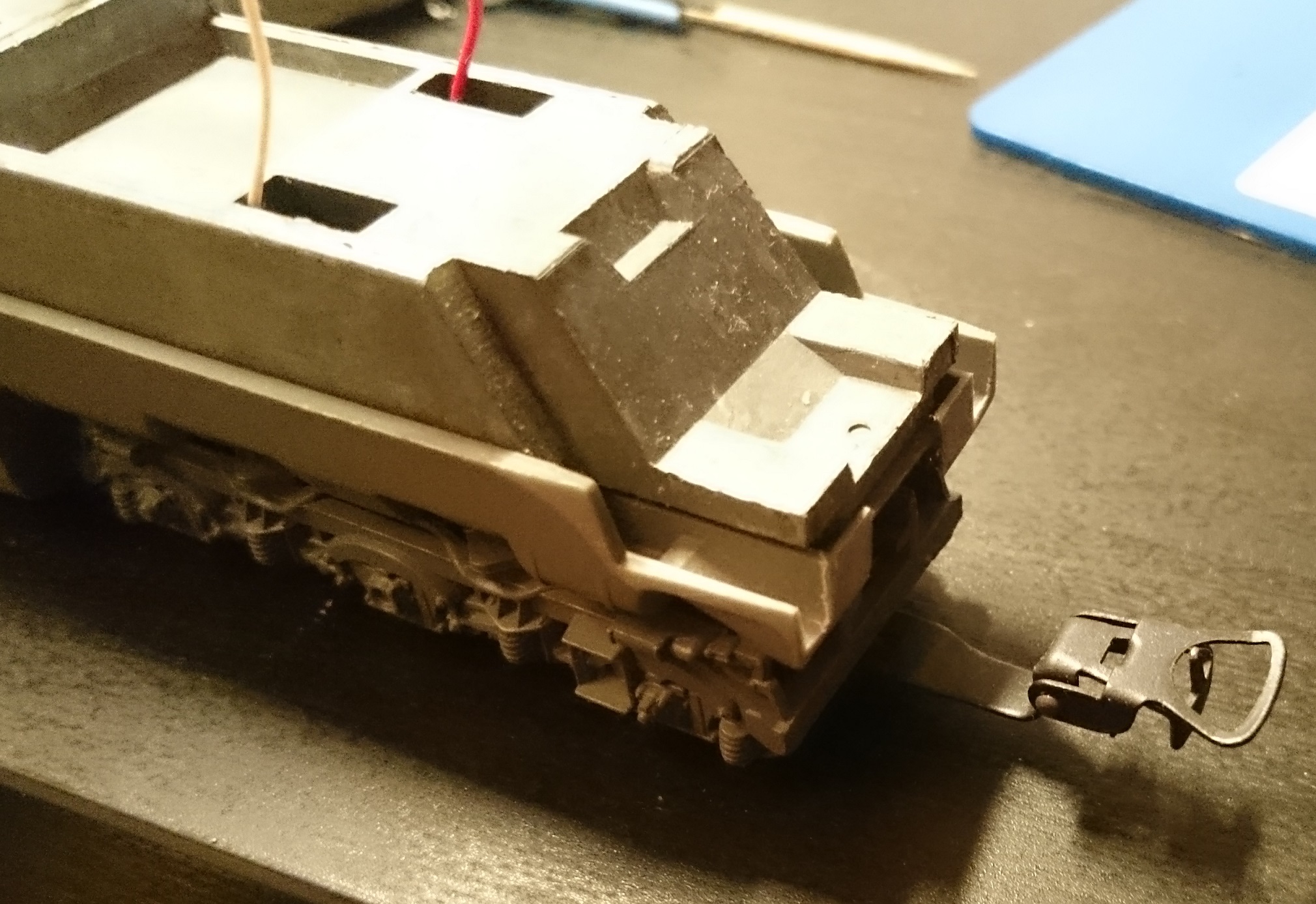

Затем началась подгонка. Срезал непонятно зачем выступающие наплывы на раме ходовки:

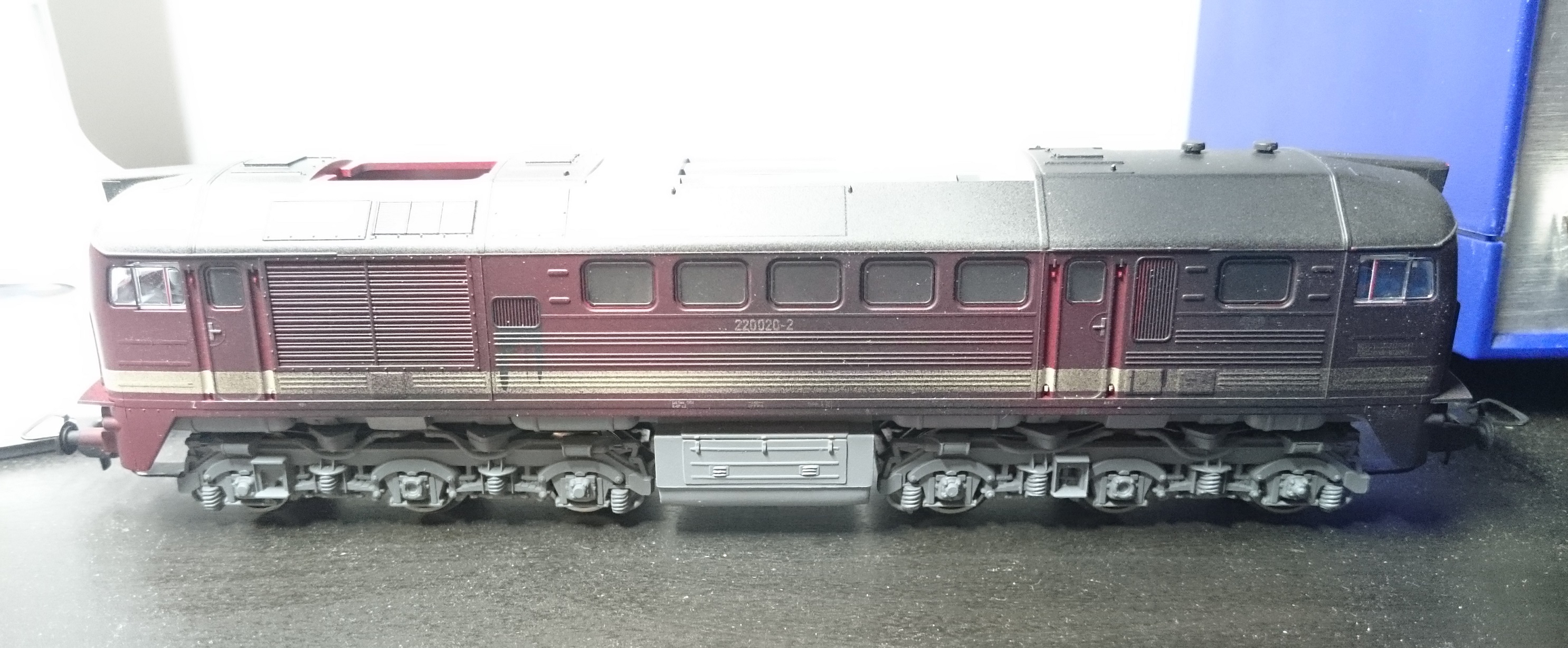

И вуаля - корпус сел как родной!

В работе еще пара мелочей - но об этом потом.

[T-1000]

Хорошо вышло!

[Muton]

Основательная переделка получилась. Интересно увидеть финал. Привезешь покатать?

[vover]

Основательная переделка получилась. Интересно увидеть финал. Привезешь покатать?

А как же Вот тут пыхтю, чтобы его закончить

[Stinky]

Ай,молодэць!Хорошо ты скрещиванием занимаешся. .Я все никак живьем подобный кузов не посмотрю.

[Барбос]

Новый корпус, вот круто. Локомотив дорожает.
Ну раз так, так теперь наверное освещение нужно новое.

[vover]

Да - свет будет полностью с нуля сделан другой. Вероятно, что даже оцифрую по ходу дела.

[Stinky]

Шумность хоть и неущественно,но действительно ниже.Судя по извилистым путям
мини состав вез тебе сливки к утреннему кофе из кухни.

[vover]

чтобы обезшумить дальше, нужно привод в телеге менять, как это сделал Олег.
Но я уже так не буду заморачиваться. Пока по крайней мере.

[Олег]

чтобы обезшумить дальше, нужно привод в телеге менять, как это сделал Олег.
Но я уже так не буду заморачиваться. Пока по крайней мере.

Володя, есть еще одна мысля по Маруське Можно тележки от Механо СД40 впихнуть. Должно получиться очень и очень

[vover]

Спасибо камрадам сподвигшим меня стряхнуть пыль с моего проекта!
Уже просто не мог сидеть сложа руки, созерцая, как усердно пилятся "машки" в соседних темах.
Итак, небольшое продвижение:

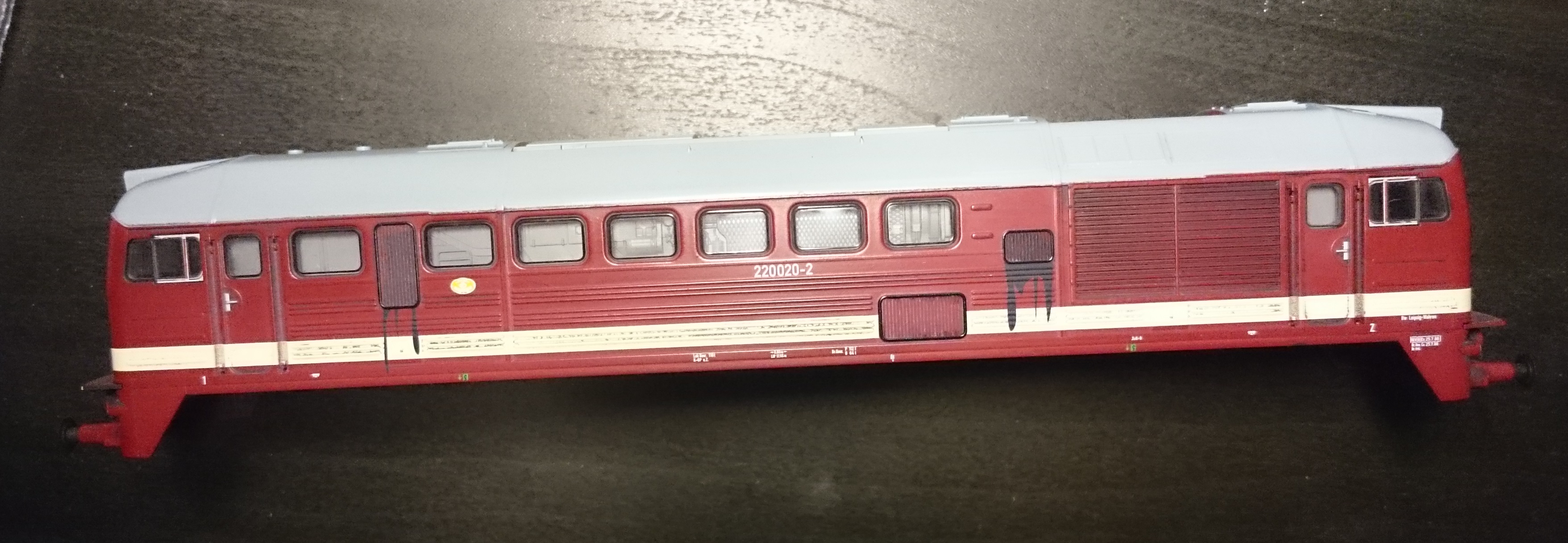

1. По совету ВиктОра осмелился смыть (точнее частично смыть) заводской загадинг с корпуса. Таки да - он снимается очень легко Снимал не все - оставил легкие следы эксплуатации по корпусу. Крышу смыл полностью - грязная она меня почему-то раздражала Спирт чуть все-таки успел прихватить родную краску, но в результате я получил еще лучший результат в виде легкого выцветания краски на солце. Мне нра!

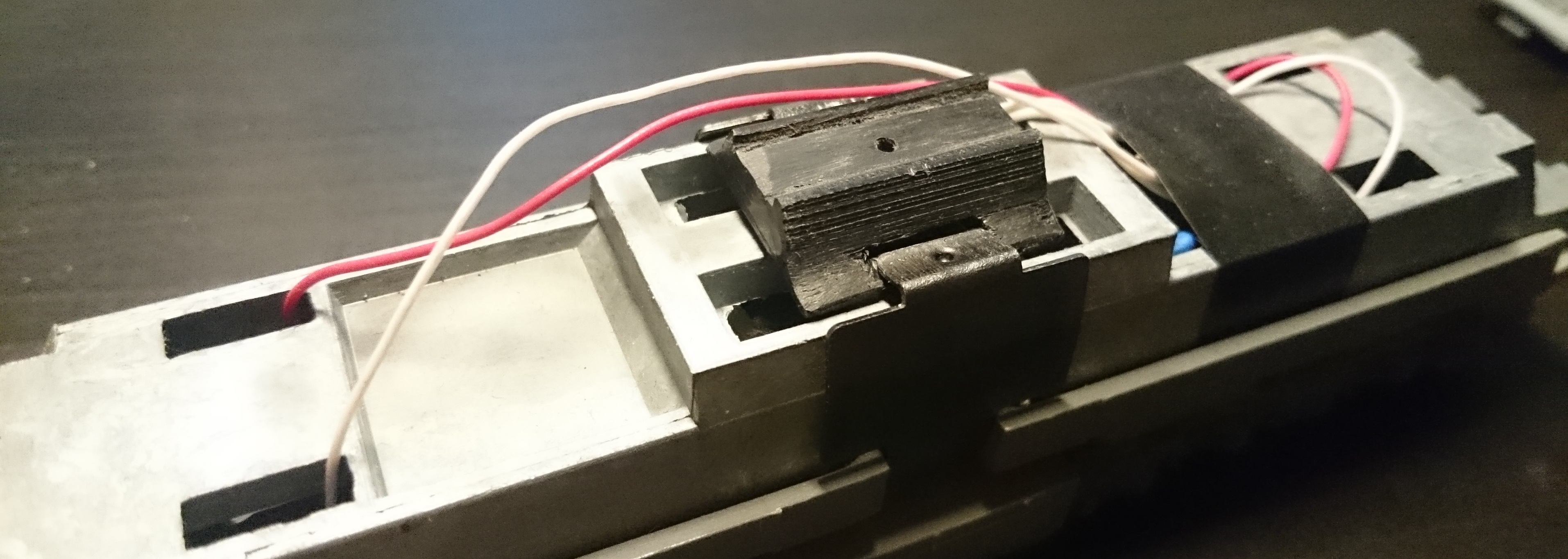

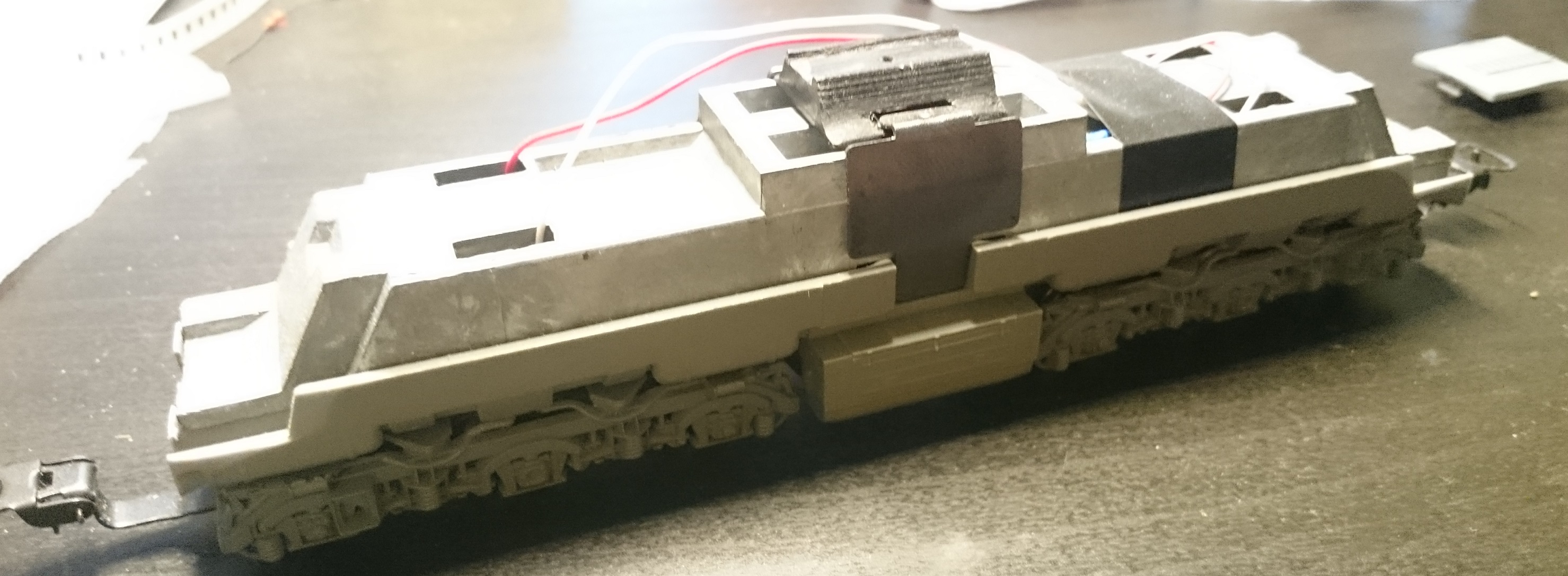

2. Распечатал вот такую приблуду дабы сохранить родной метод крепления корпуса. Только в моем случае винт буде закрыт глушаком.

[Muton]

О, продвижение
Вов, ну вроде все нормально смылось. Чуть вспышка (или лампа) засветила фотки, детально не видать. Но общее впечатление - то, что нужно. А вот про "распечатал" давай-ка подробнее!

[vover]

Работа не стояла на месте, а по чуть-чуть двигалась.
Процесс смысла фотографировать не было, ибо там было совсем понемногу.
Но зато сейчас на выходных выдалась возможность собрать наконец-то все до кучи.

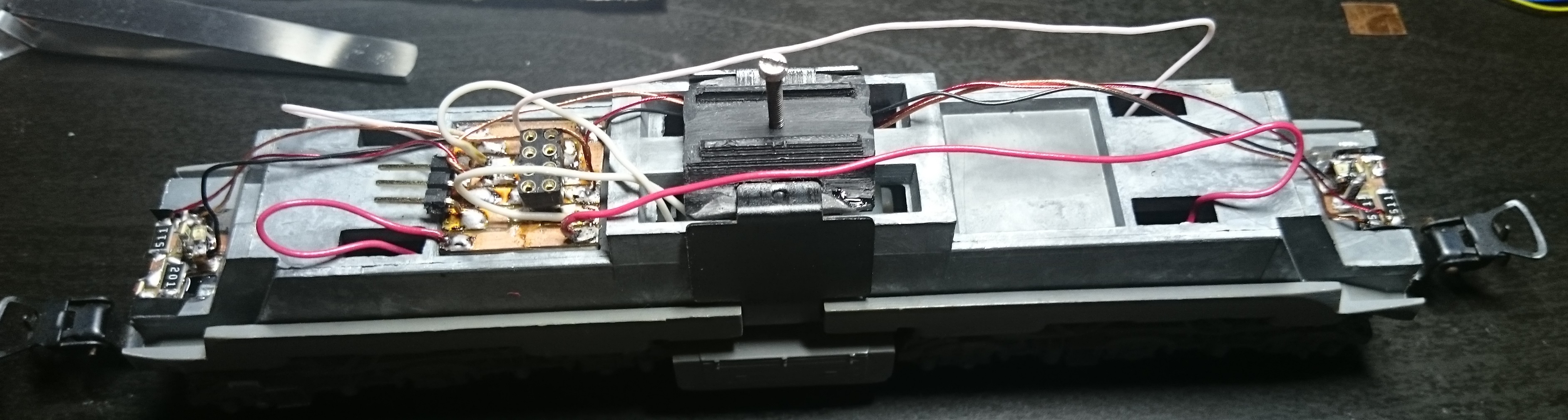

И вот что получилось:

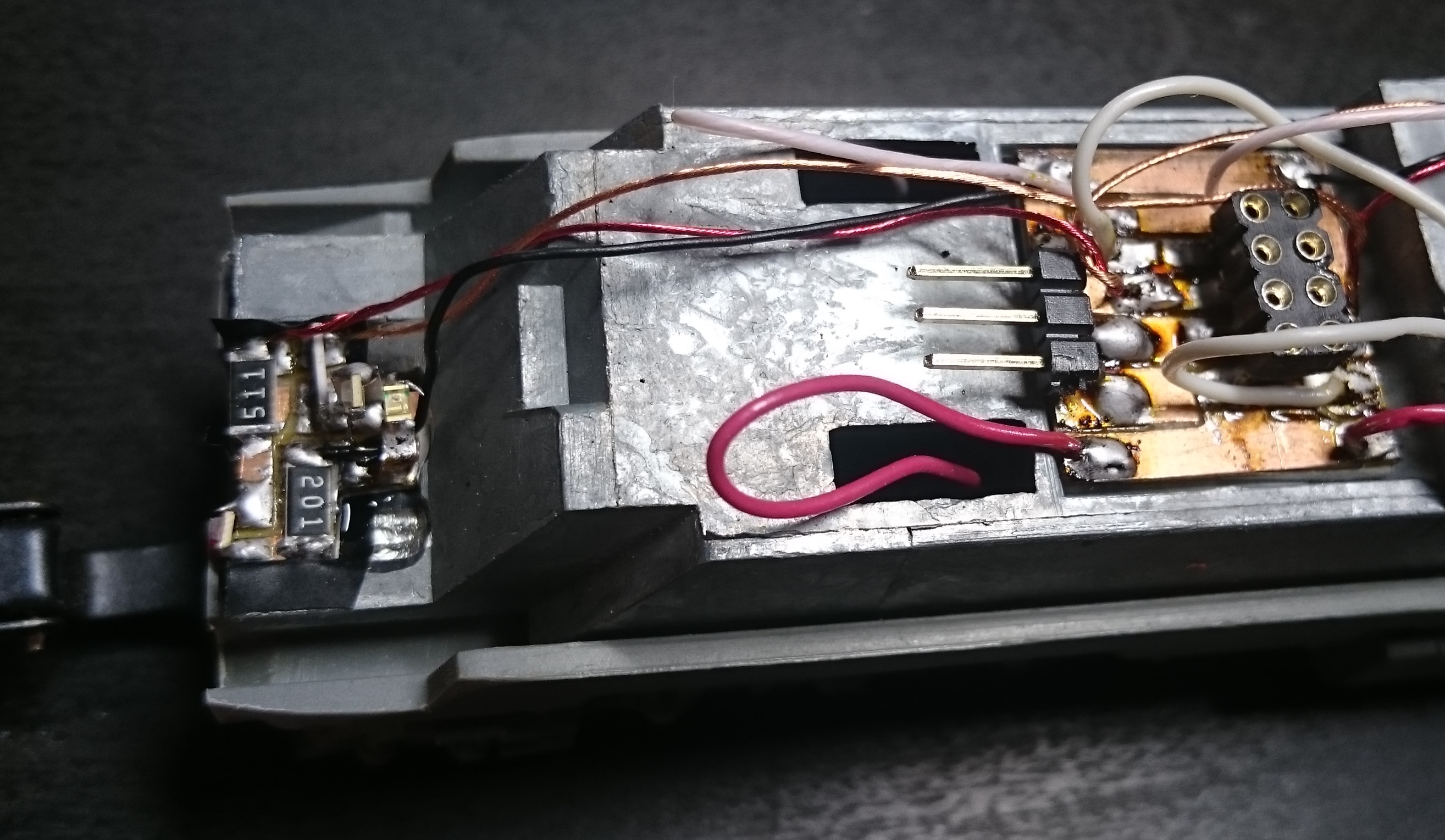

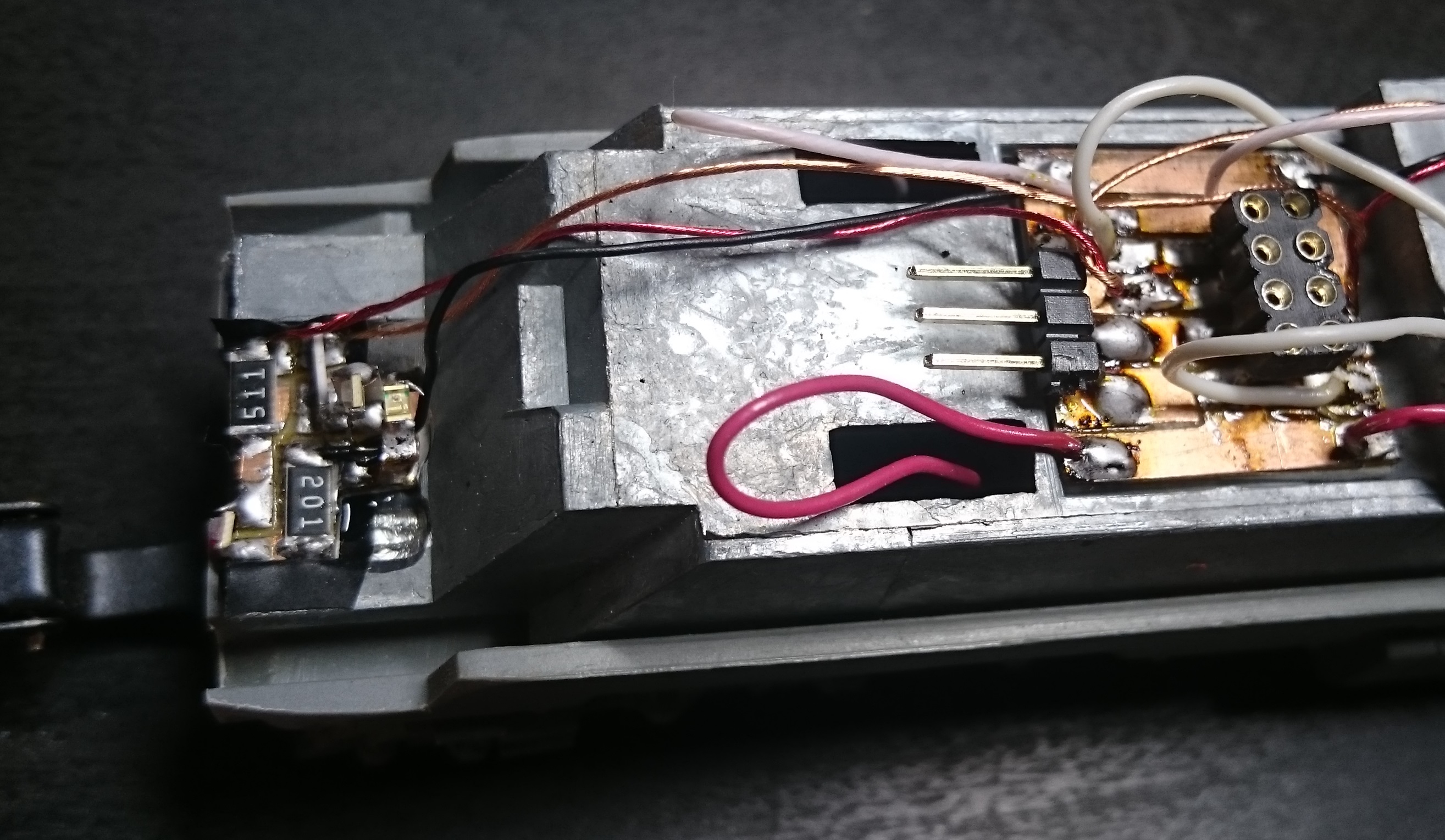

Платки света немного кривоваты получились из-за того, что головной свет надо немного приподнять по сравнению с уровнем основной платы. А также потому, что плата проектировалась под резисторы 0603, а они сильно грелись. Пришлось поставить 1210 на 0,5 Вт. Сделал плату с разъёмом 8-пин (все-таки решил, что он будет цифровой ) и разъёмом под корпус. В последнем я сделал свет в кабинах машинистов - соответственно F1 и F2.

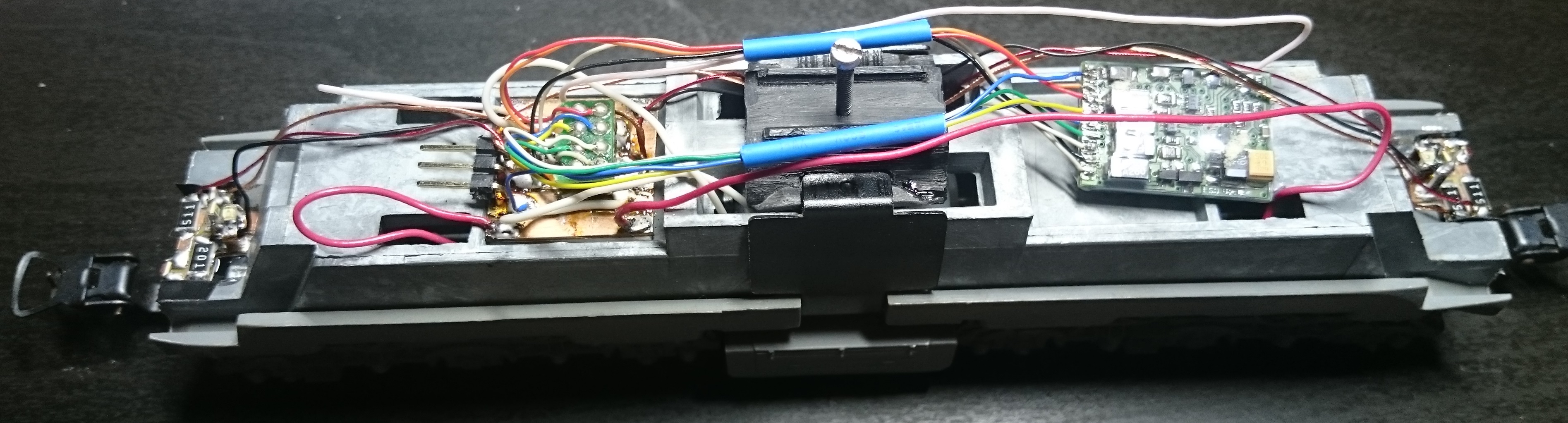

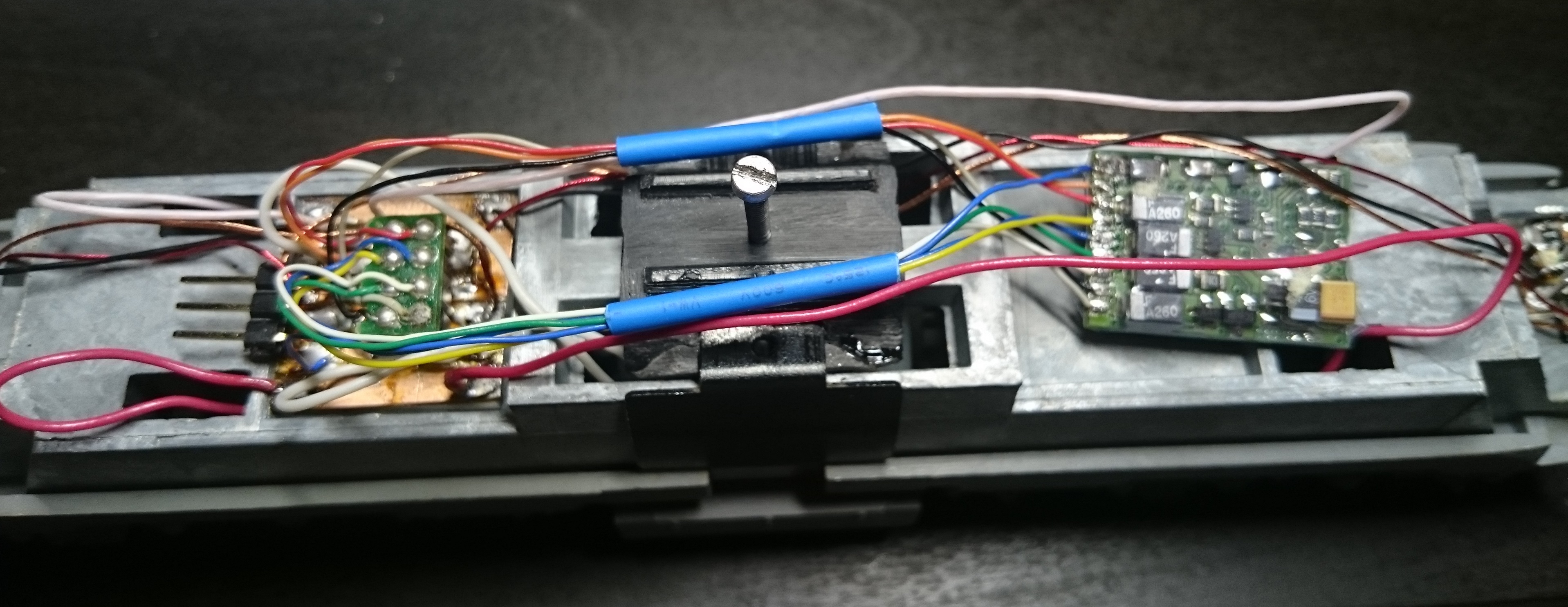

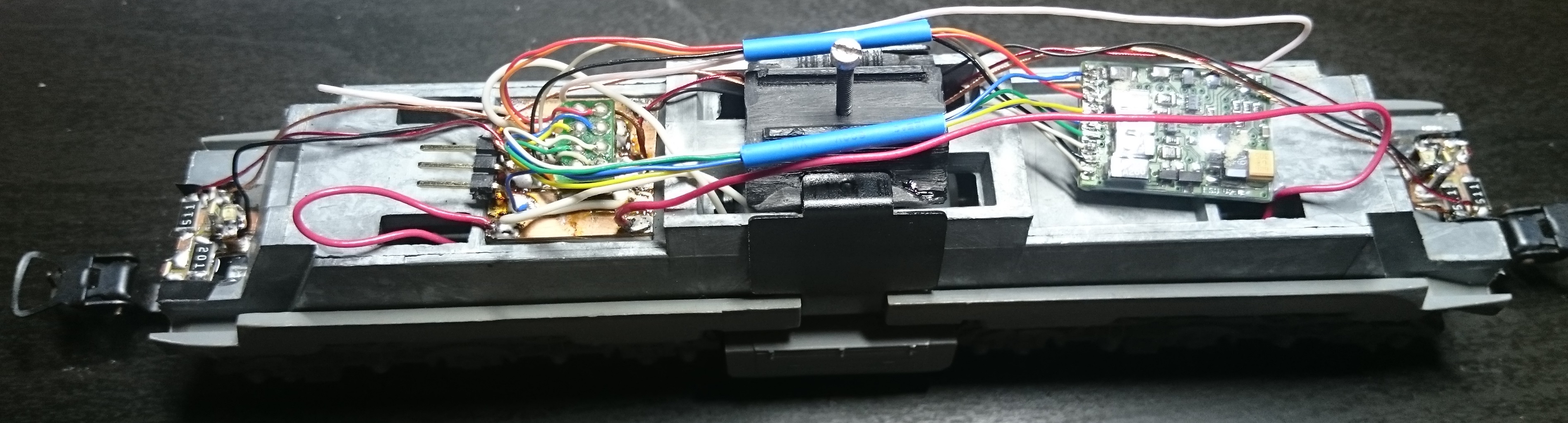

Вместе с установленным декодером это выглядит так:

Благо, в локомотиве до едрени свободного места - поэтому работа с размахом Можно было даже звук запилить.

Между прочим - обнаружил источник визжания. Это шестерня, в которую упирается кардан - она болтается на валу и создает вибрации. Обильное смазывание ее густой силиконовой смазкой - еще снизила уровень шума. Теперь слышно только небольшое потрескивание редукторов.

[vover]

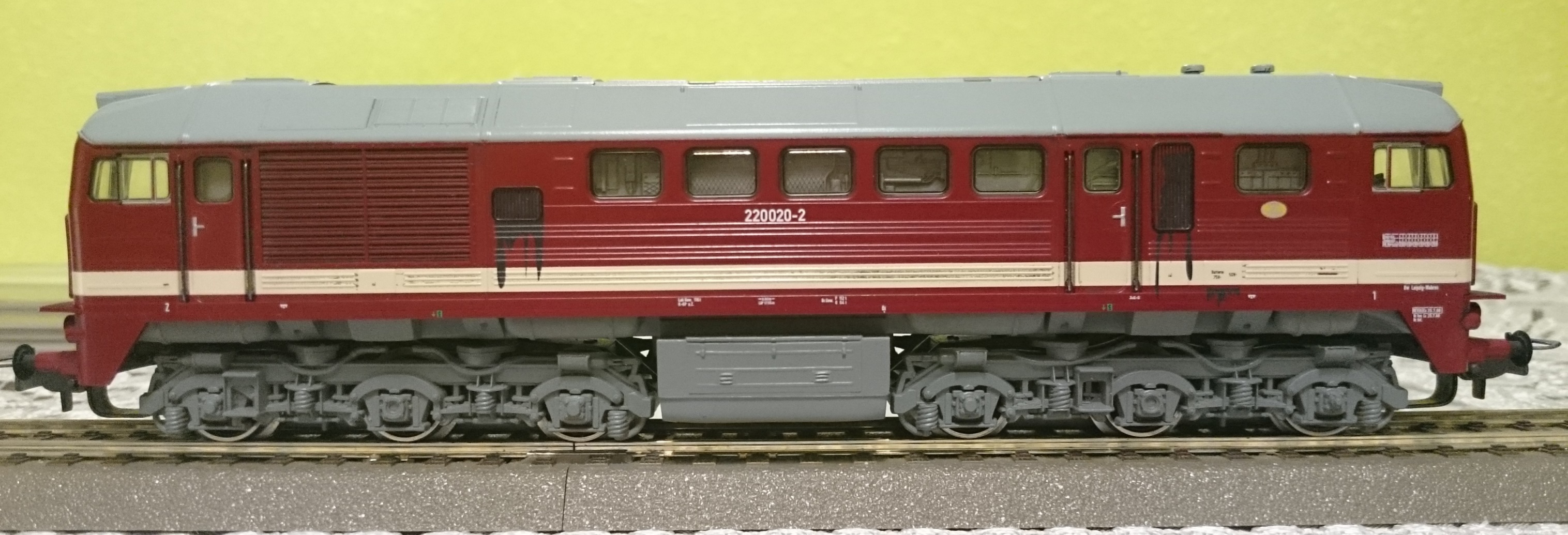

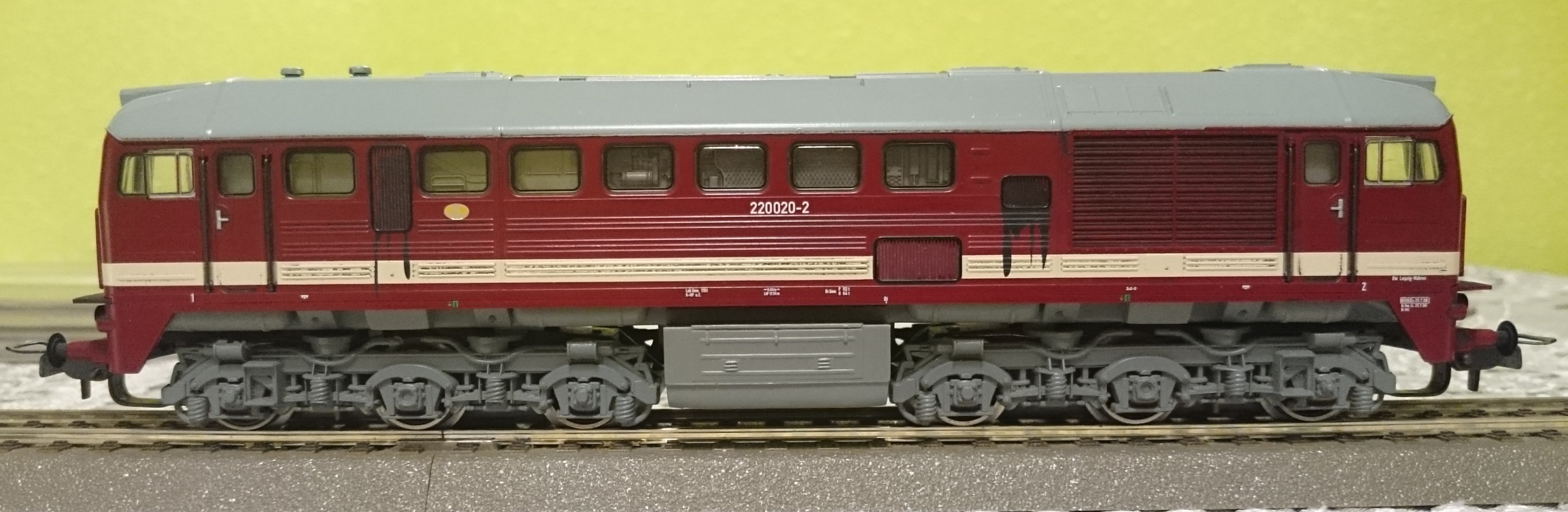

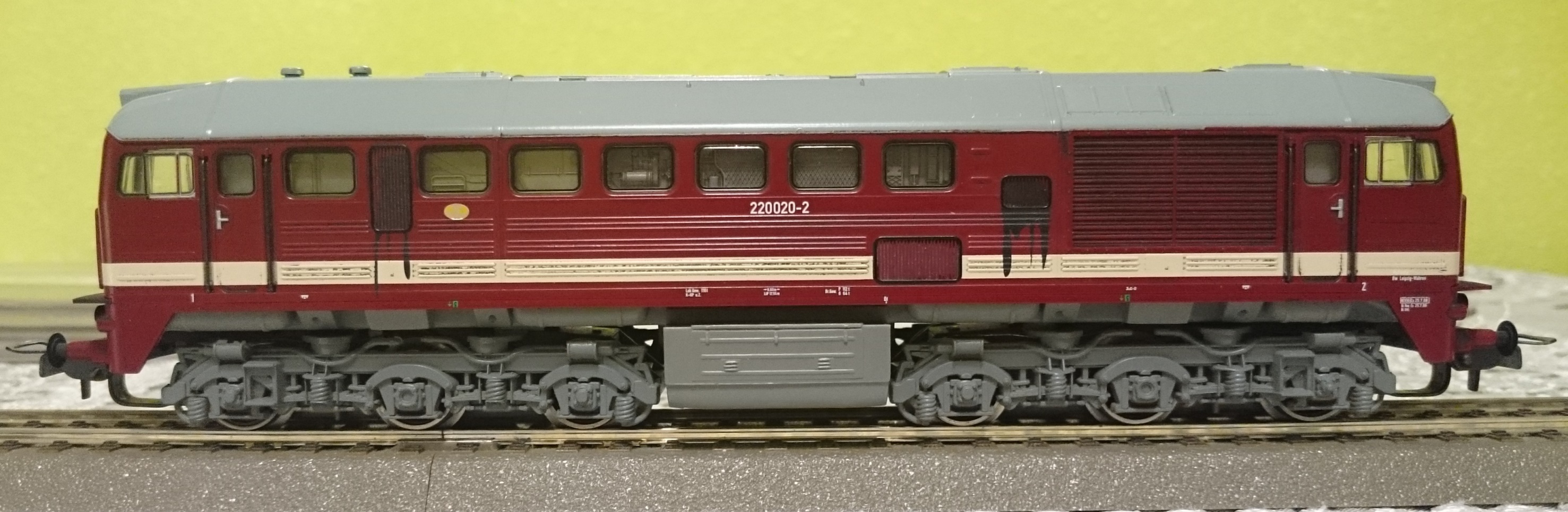

Ну и так чтоб не откладывать в долгий ящик - предварительная сборка и тестовый забег.
Кстати, хочу попросить обладателей заводской машки померять величину зазора между топливным баком и кузовом. Мне интересно на сколько я промахнулся с посадкой.

OEF Forums [video]

[Muton]

Вов, хорошее продолжение. От визгов и рева старого "Гутзольда" почти ничего не осталось. Шум очень умеренный. ЗАчет

Кстати, хочу попросить обладателей заводской машки померять величину зазора между топливным баком и кузовом.

Визуально, на глаз - попал как надо. Мои цифры: 3 мм. в центральной части бака (она выше из-за крышки аккумуляторного отсека). И где-то 3,5 - 3,8 мм. с краю. Утром при хорошем свете и на свежую голову еще раз могу померить.

Вдогонку, допишу в сообщение: мерял по "Роко". Если ты имел ввиду "обладателей заводского Гутзольда", то сорри, что ввел в заблуждение

[Stinky]

Довольно хороший результат ремоторизации и цифроскопии. На малых и средних силикон себя оправдывает.
На повышенных скоростях старина Гутз, конечно, напоминает о себе. Малый ход и уверенный токосьем.
Отлично поработал!

[vover]

Довольно хороший результат ремоторизации и цифроскопии. На малых и средних силикон себя оправдывает.
На повышенных скоростях старина Гутз, конечно, напоминает о себе. Малый ход и уверенный токосьем.
Отлично поработал!

Спасибо!
Да - на высоких оборотах шума будет побольше, но все равно меньше, чем было
Кстати да, токосьем я тоже слегка переделал - подпоял проводки вместо контактных пластин. После этого токосьем стал в разы увереннее даже на обесточенной стрелке.

Мои цифры: 3 мм. в центральной части бака (она выше из-за крышки аккумуляторного отсека). И где-то 3,5 - 3,8 мм. с краю. Утром при хорошем свете и на свежую голову еще раз могу померить.

Вдогонку, допишу в сообщение: мерял по "Роко". Если ты имел ввиду "обладателей заводского Гутзольда", то сорри, что ввел в заблуждение

Спасибо, камрад! Как раз то что нужно было

[Олег]

Отлично вышло, загляденье
