Основательно выглядит.

[via982]

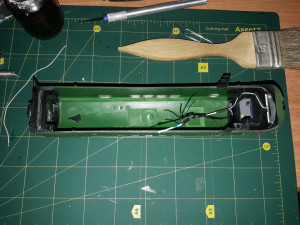

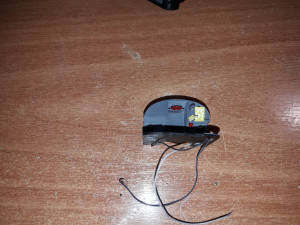

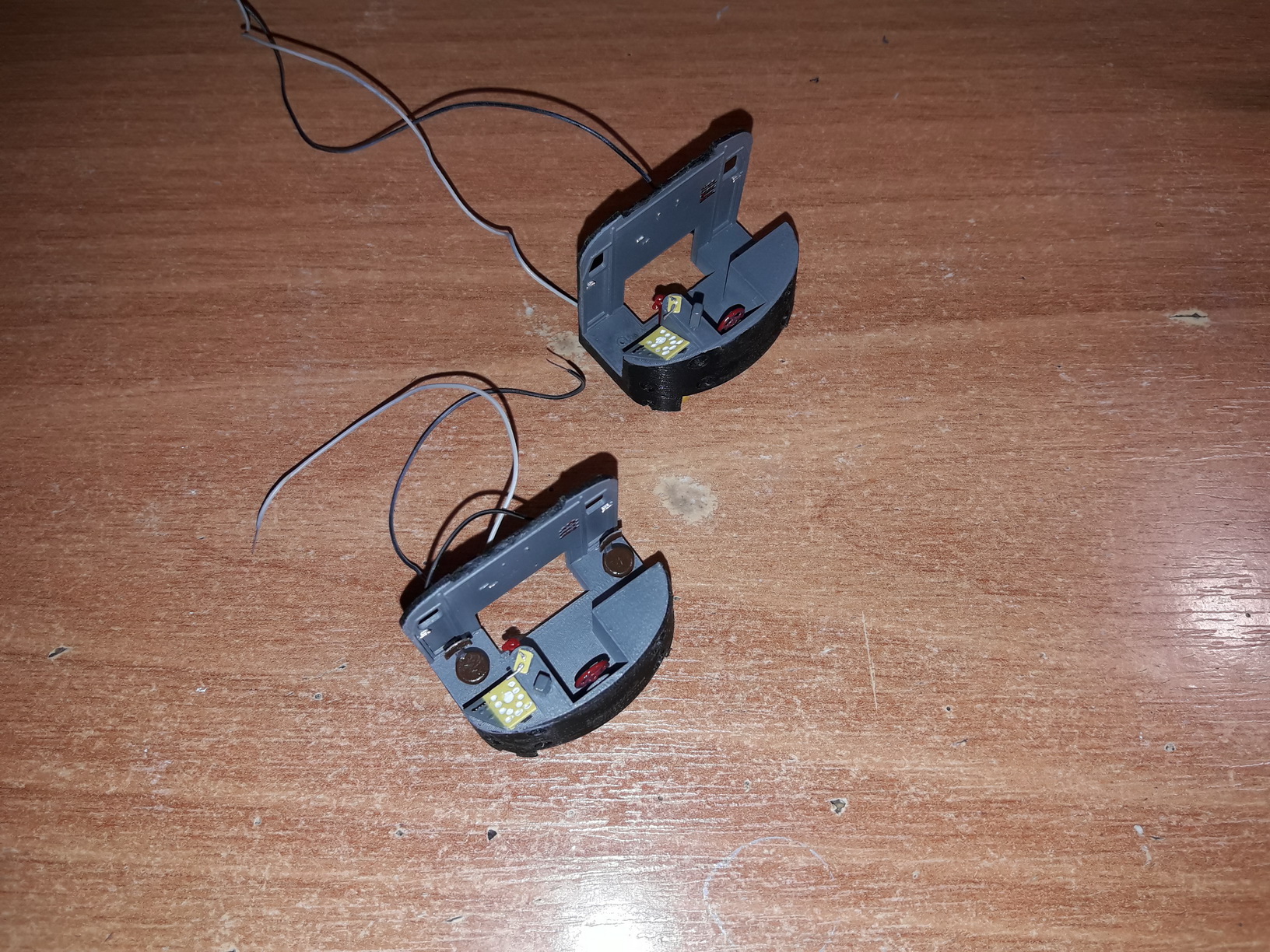

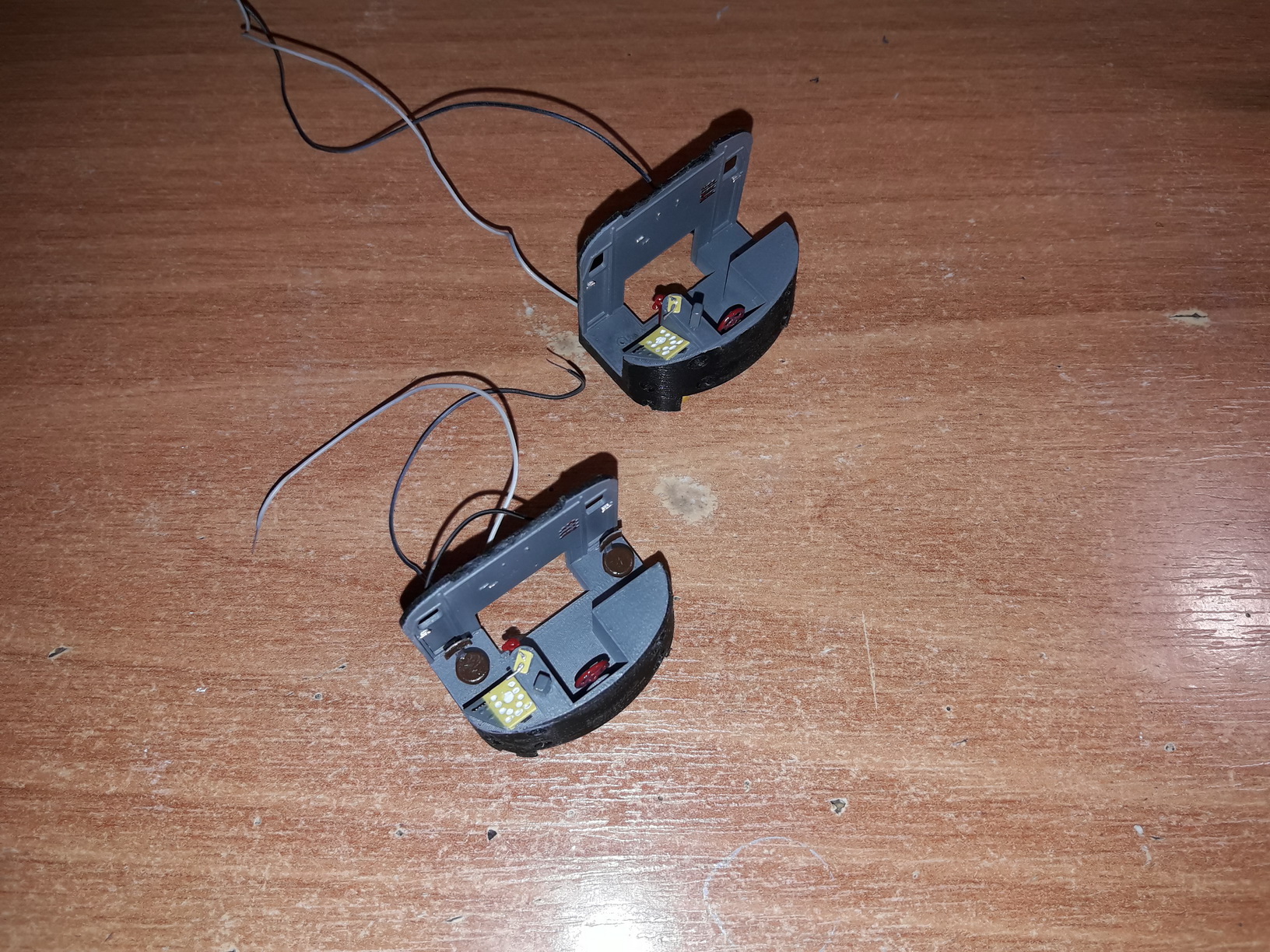

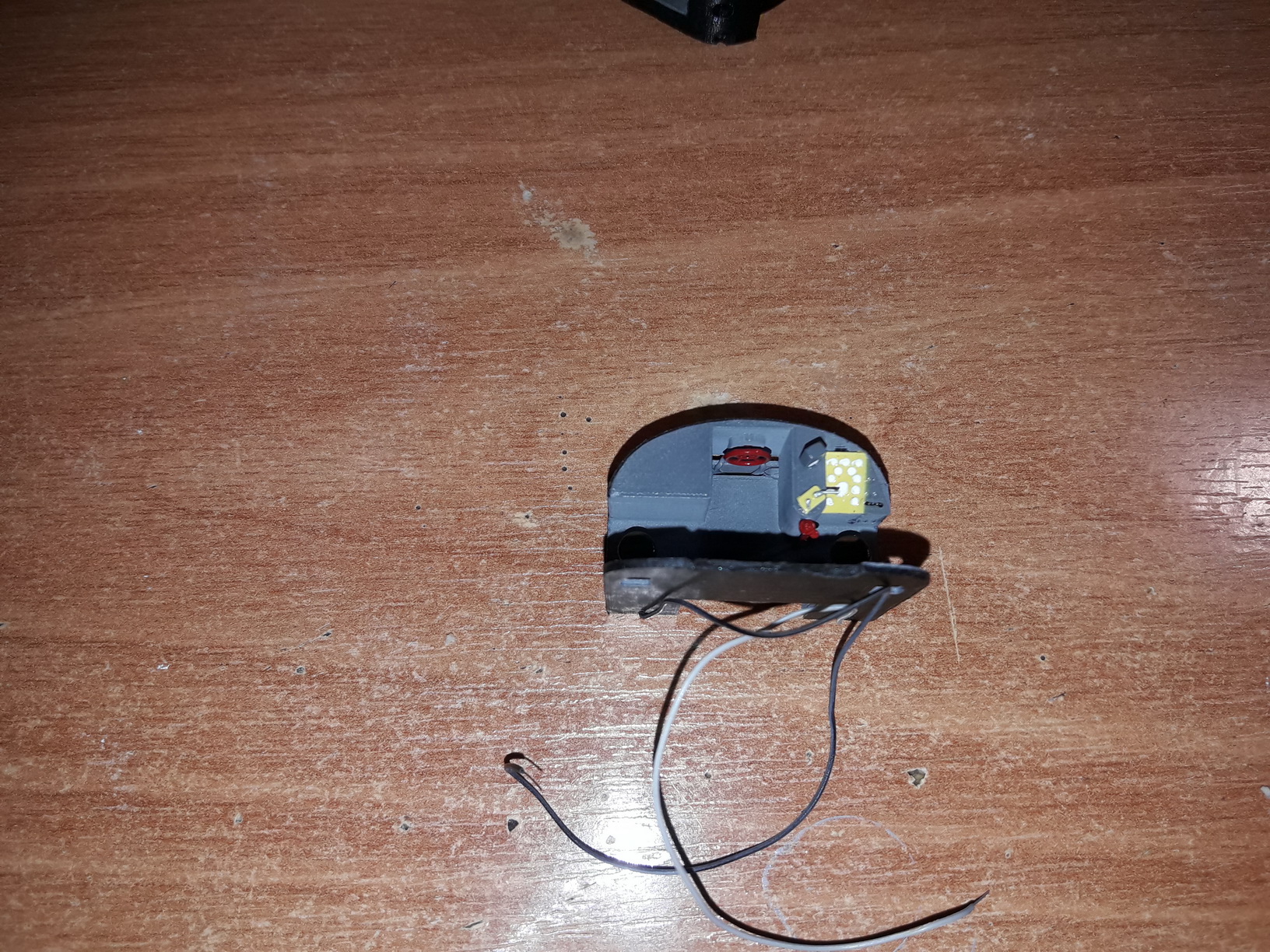

Движемся дальше. Интерьер кабины - полностью 3D печать, также напечатал рамки-распорки, с выемками под гайки М2 для фиксации рамы с ходовкой. Одна вклеена под заднюю торцевую стенку, другая - сразу за задней стенкой кабины.

[via982]

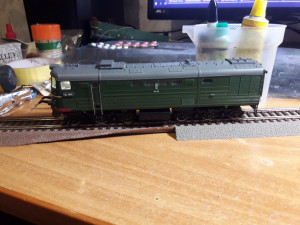

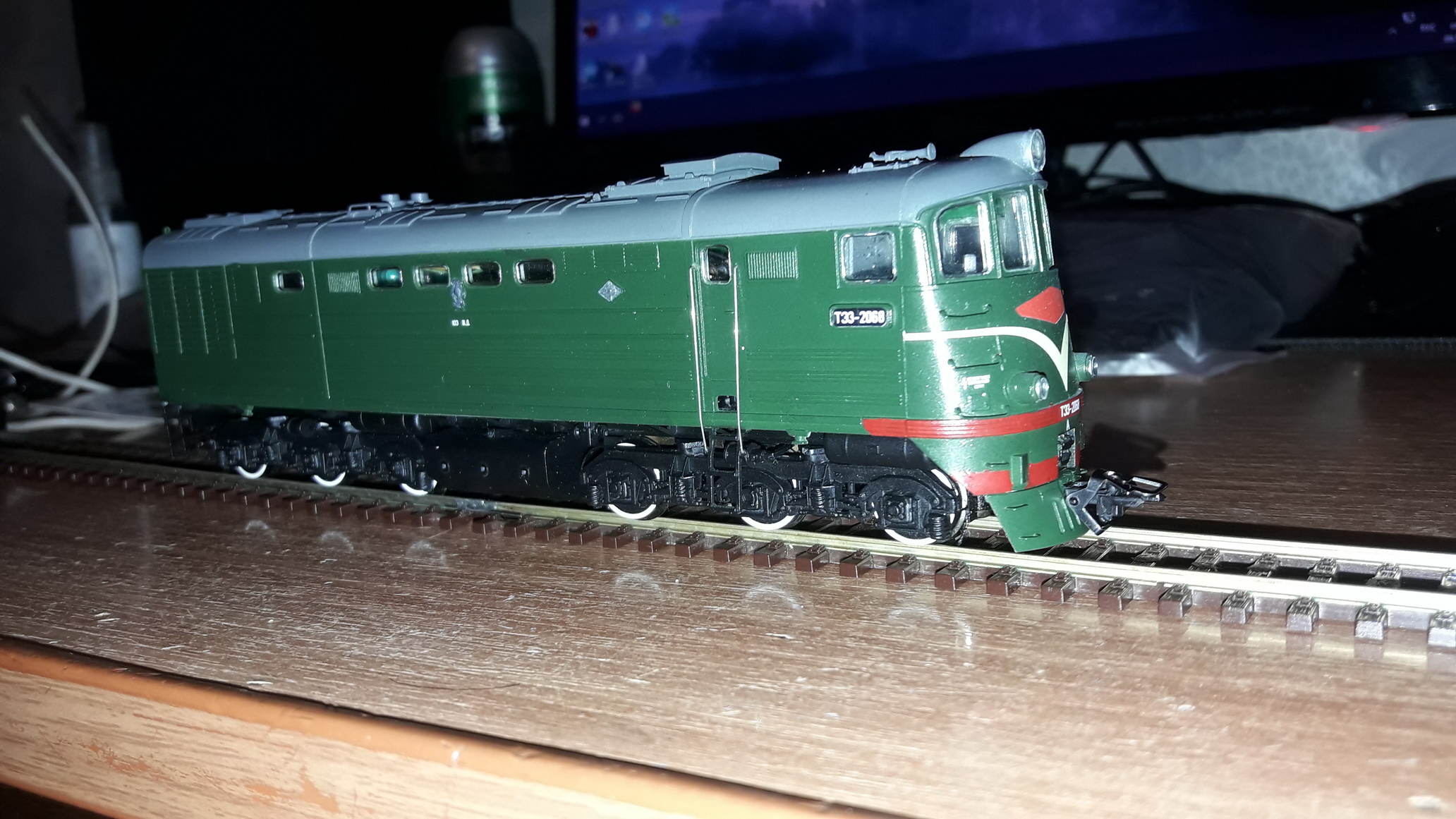

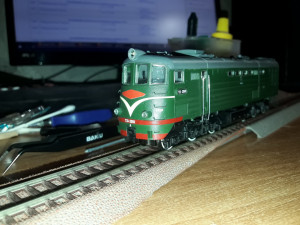

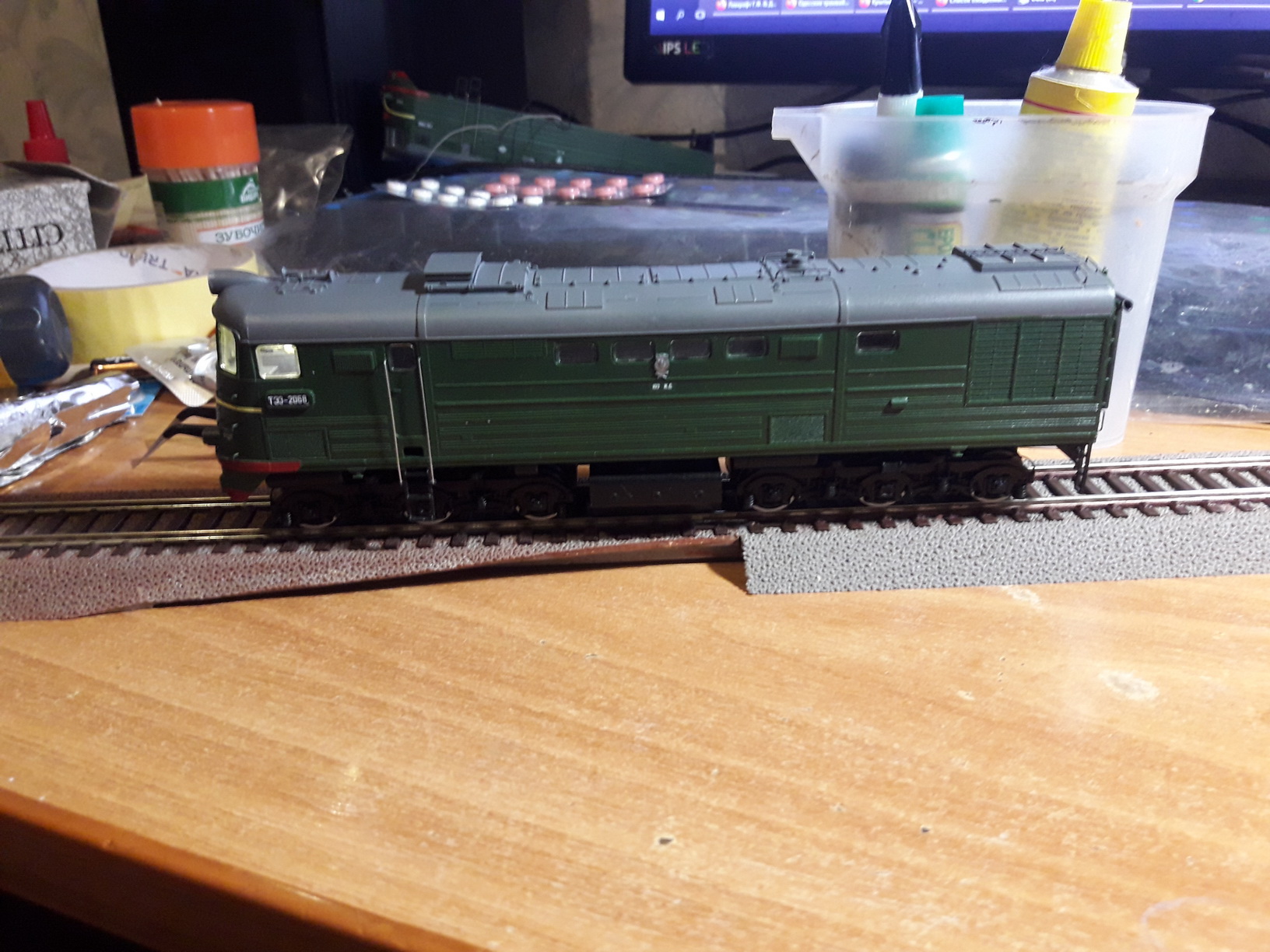

Секцию А "поставил на ноги". Ходовые качества ничем не отличаются от рокомашки. Приступаю к проектированию динамических сцепных механизмов, которые вписались бы в раму. Не хочу пилить раму для встраивания каких-нибудь готовых.

[via982]

Вываливаю все, что напроектировал, в формате Компас-3D v13.

[via982]

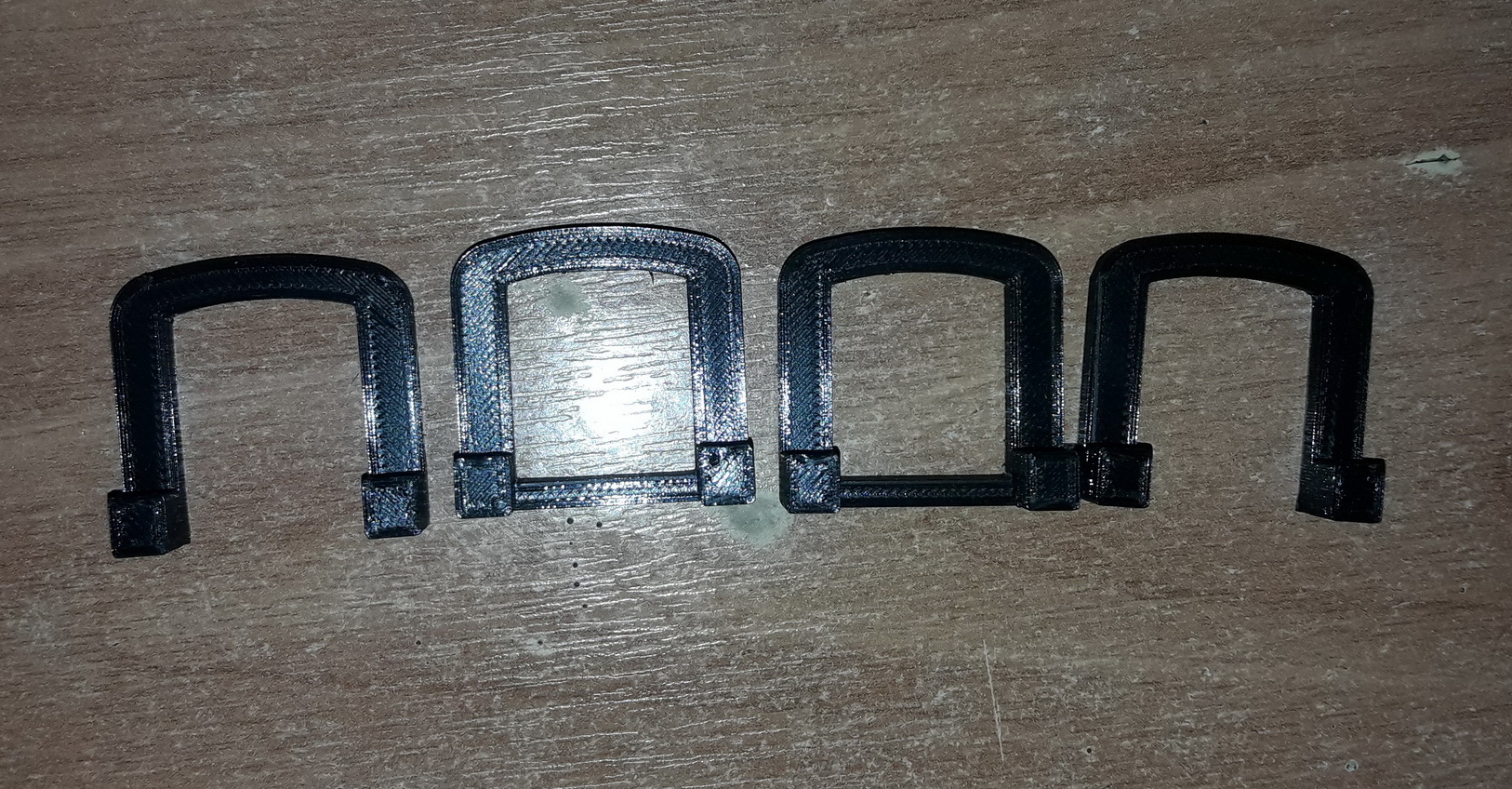

Пробную партию рамок для крепления рамы к кузову могу подарить. При печати не учел усадку пластика, в результате по ширине вышли немного, примерно на 0,5 мм меньше внутренней ширины кузова ТЭ3, то есть с зазором. Поэтому желательно вклеивать их не растворяющими клеями, а, например, эпоксидкой. В рамках предусмотрены углубления под гайки М2.

[via982]

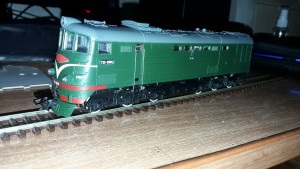

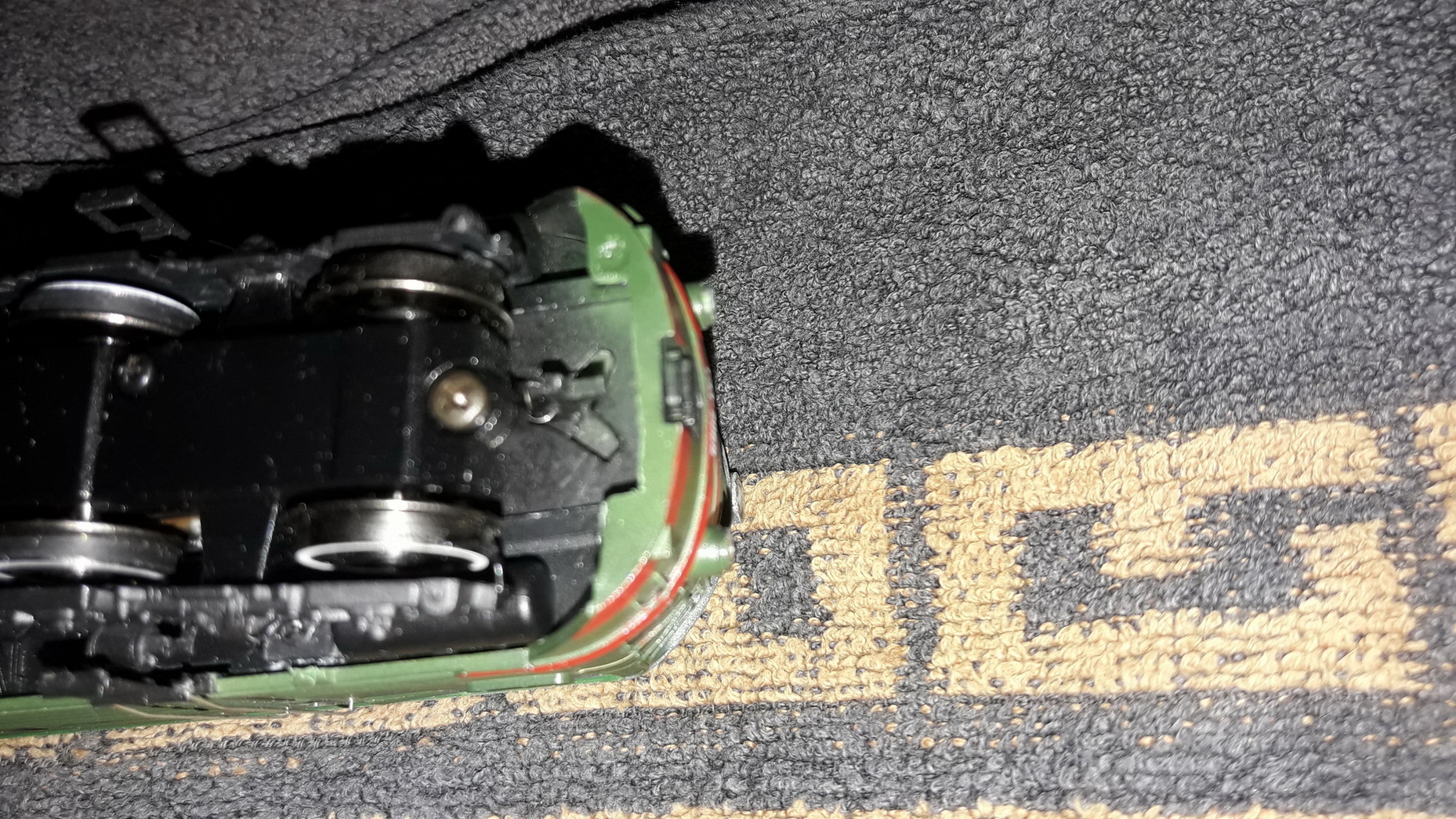

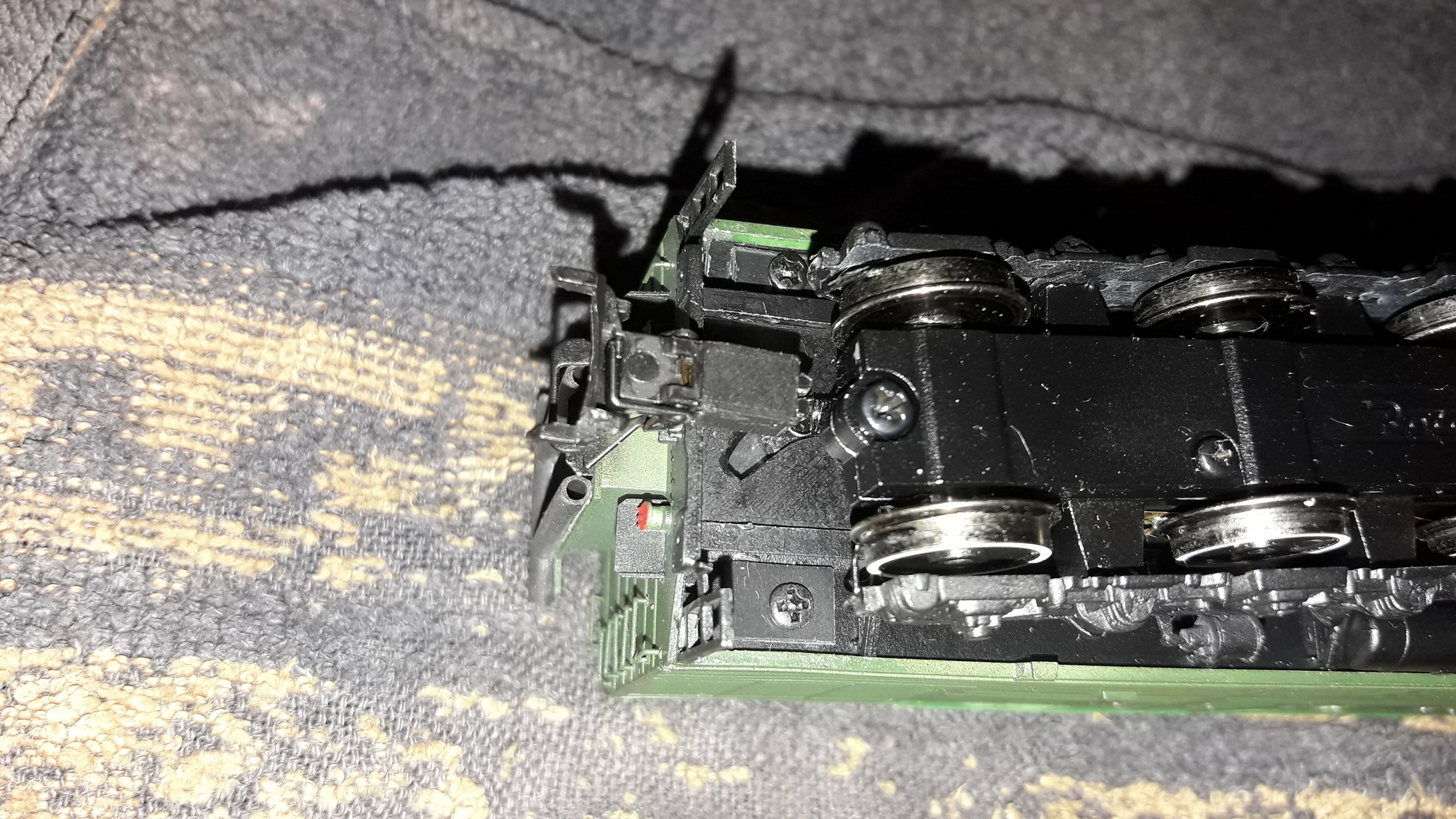

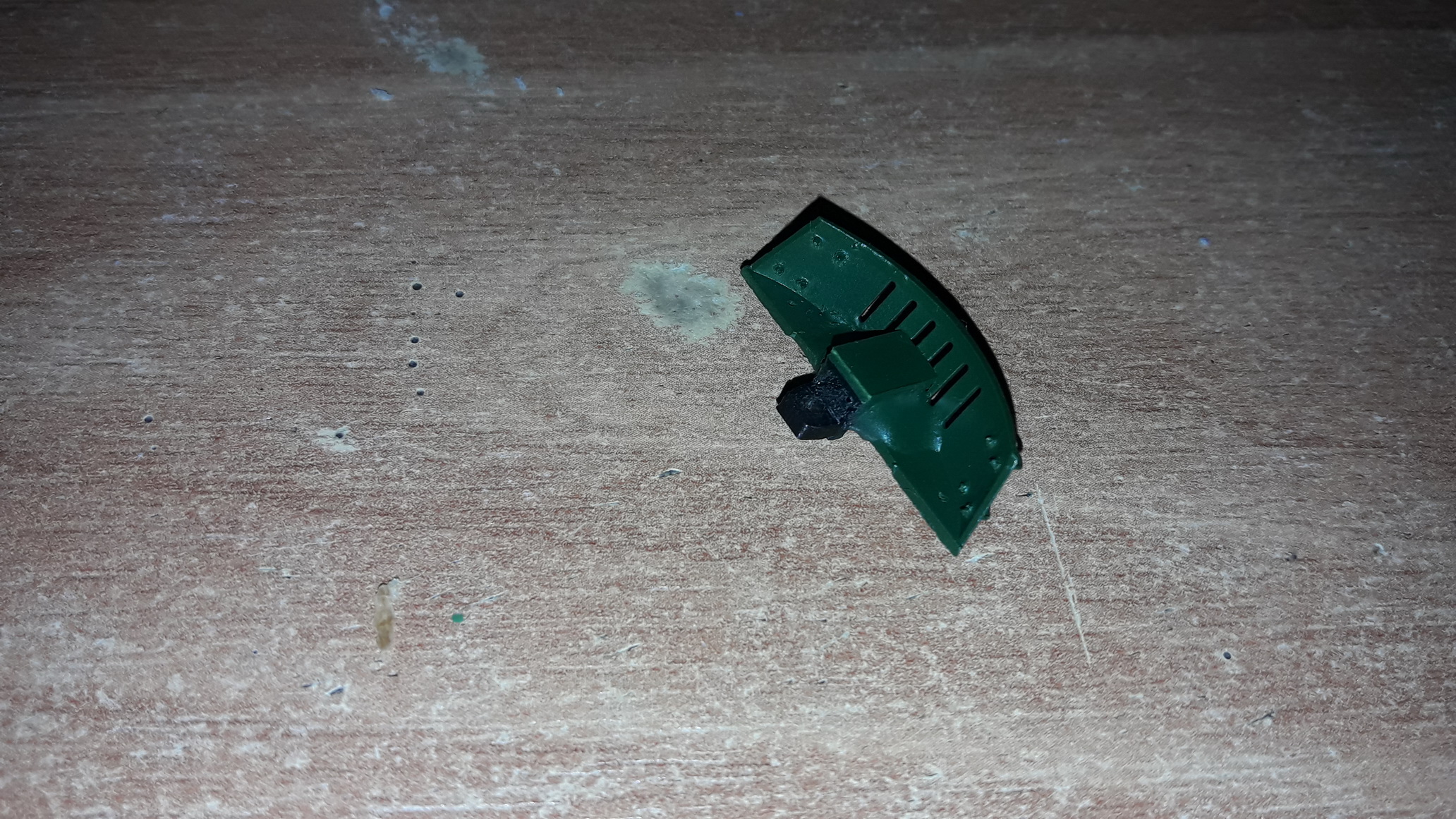

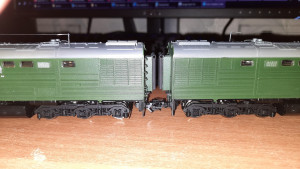

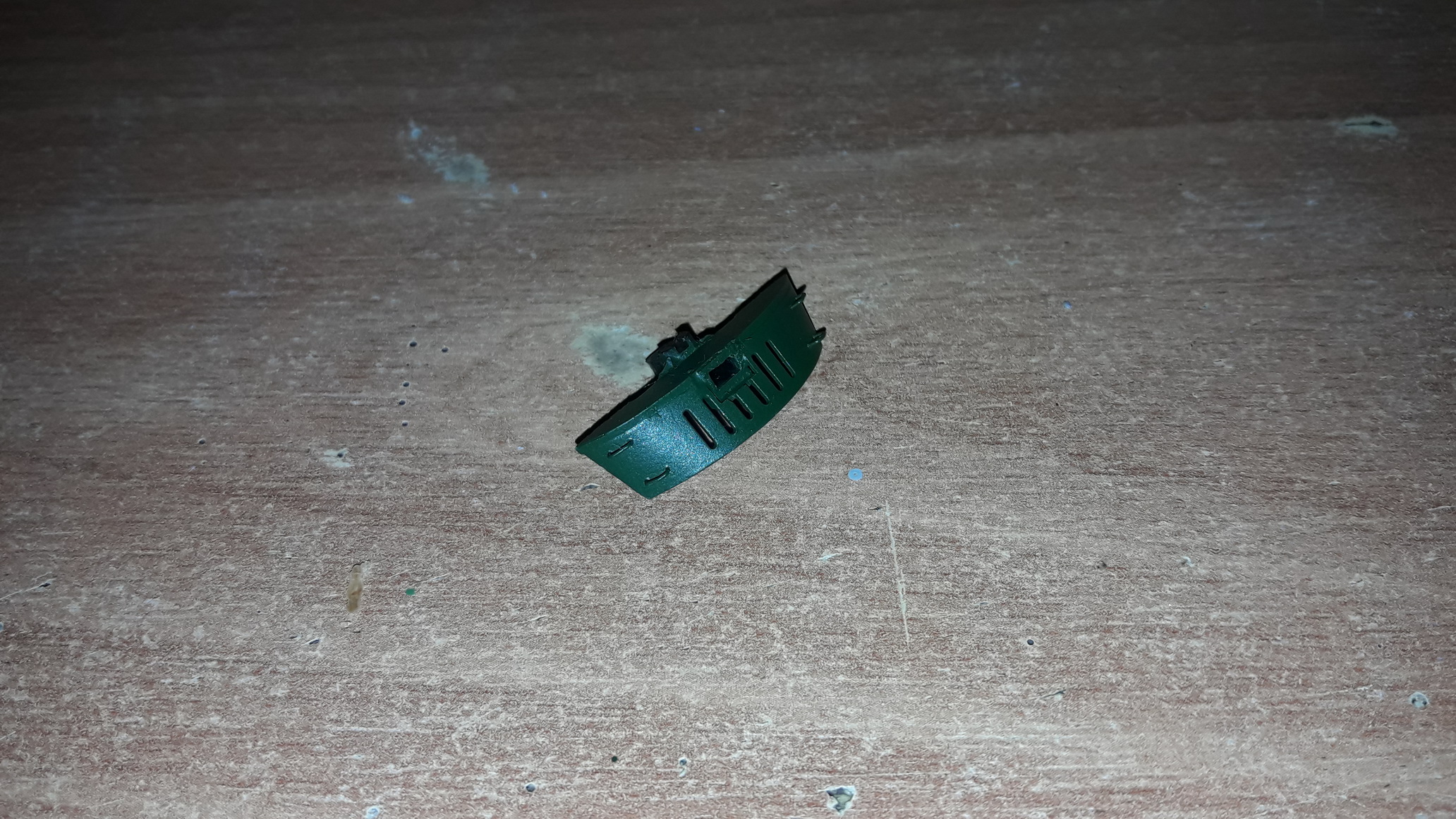

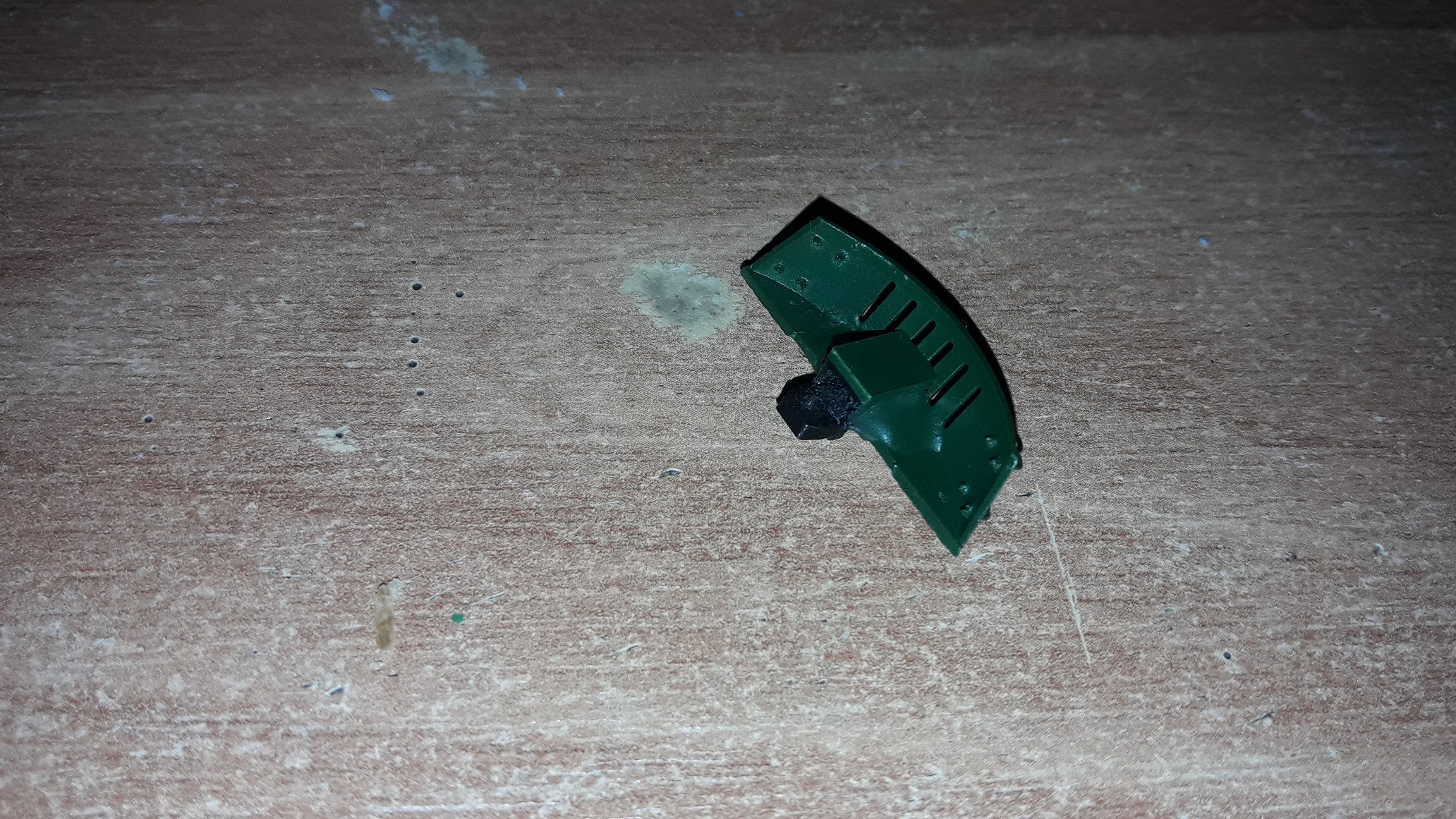

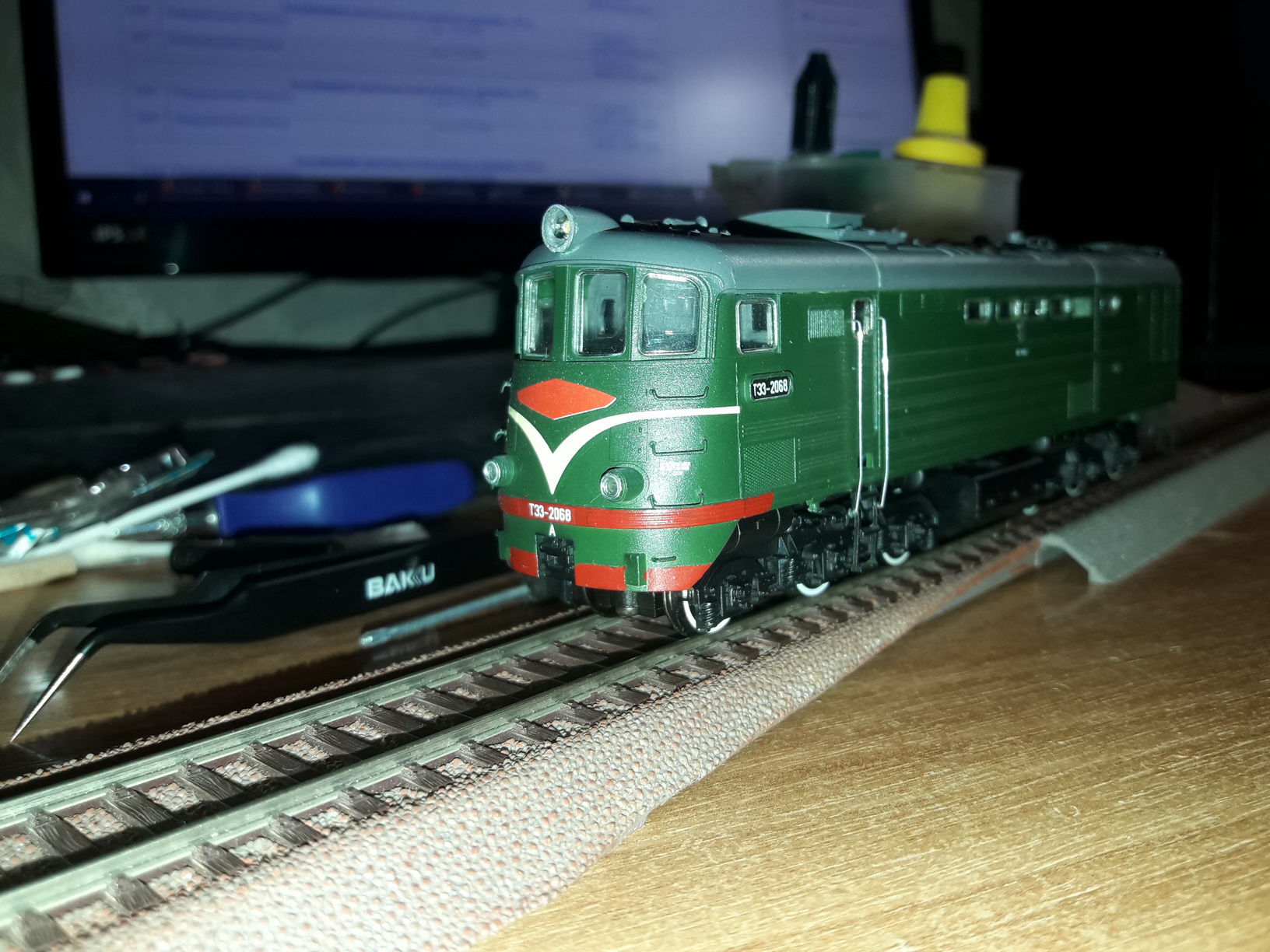

Собственно, движемся к финалу работы над секцией А. Динамические механизмы напечатаны, собраны и опробованы. Настоятельно рекомендую использовать АБС пластик, фотополимер не выдерживает ударной нагрузки. Чуть позже сброшу архивы с 3д моделями. Решил делать поворотный метельник, как в современном ПИКО. Гораздо лучше смотрится, чем прорезь для сцепки.

[via982]

Прогон под составом

OEF Forums [video]

OEF Forums [video]

Проверка динамической сцепки передней и задней

OEF Forums [video]

OEF Forums [video]

[Leonid Popov]

Одесса обрастает качественными моделями))

[via982]

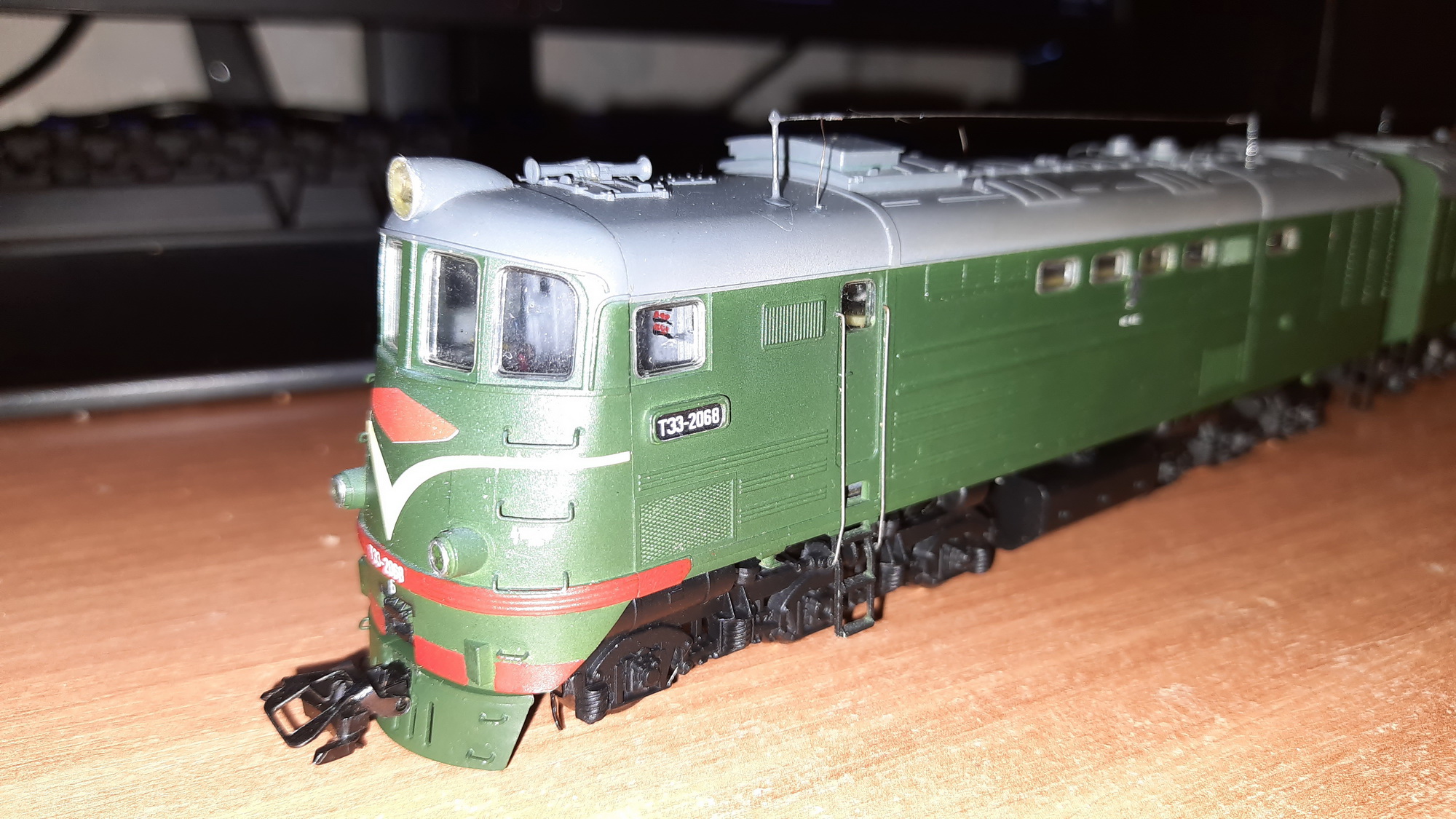

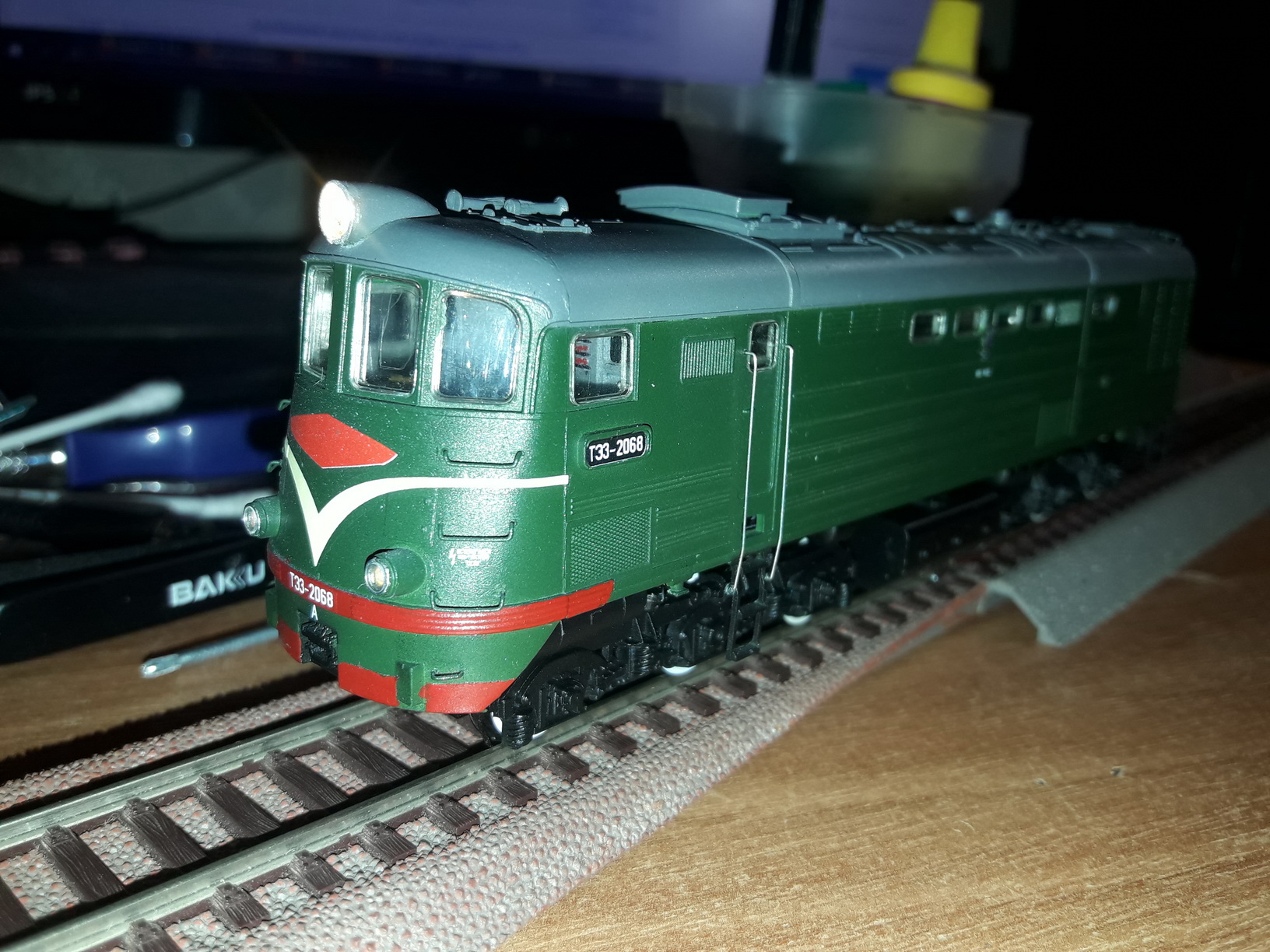

Последний штрих - антенна

[via982]

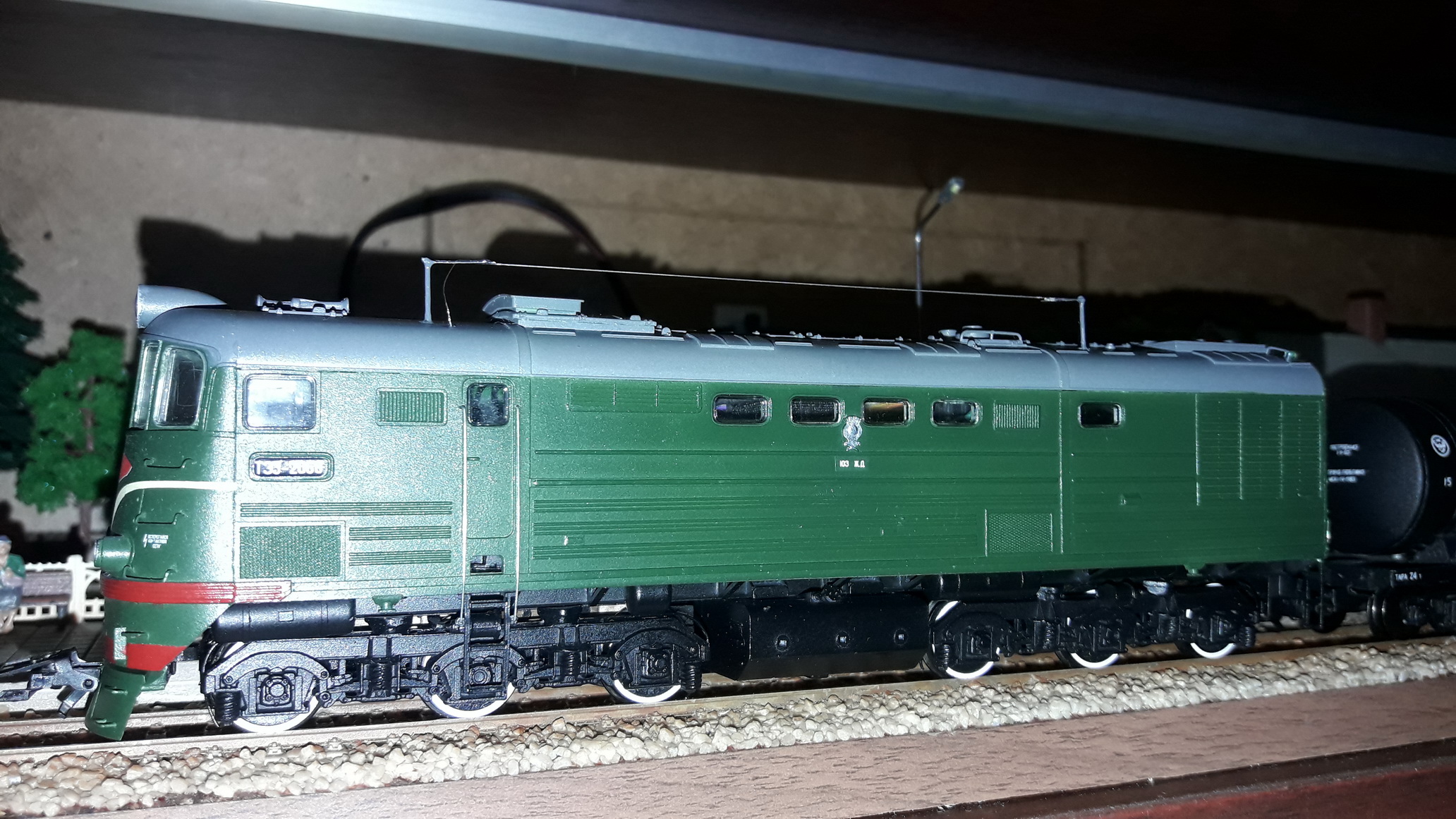

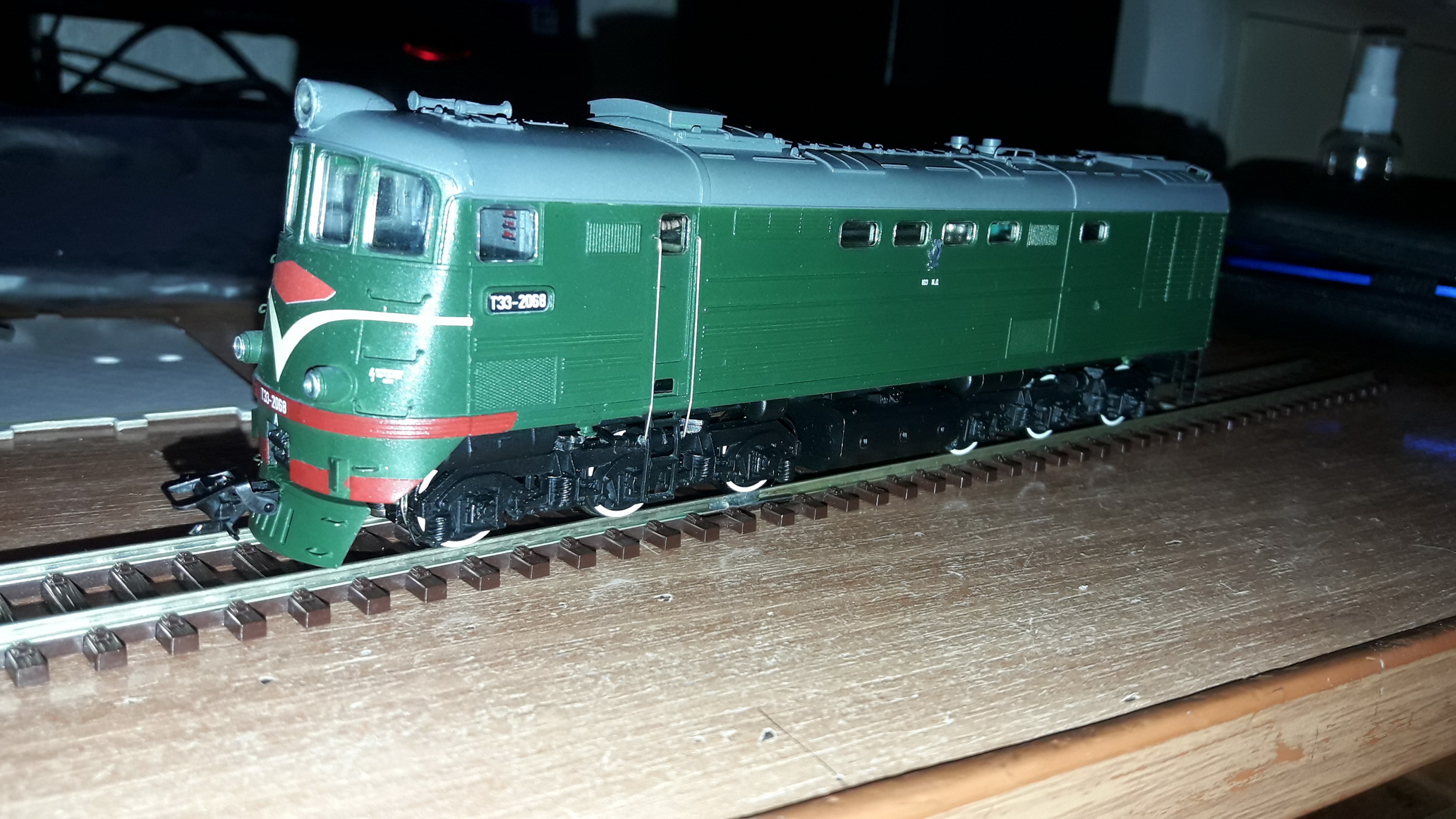

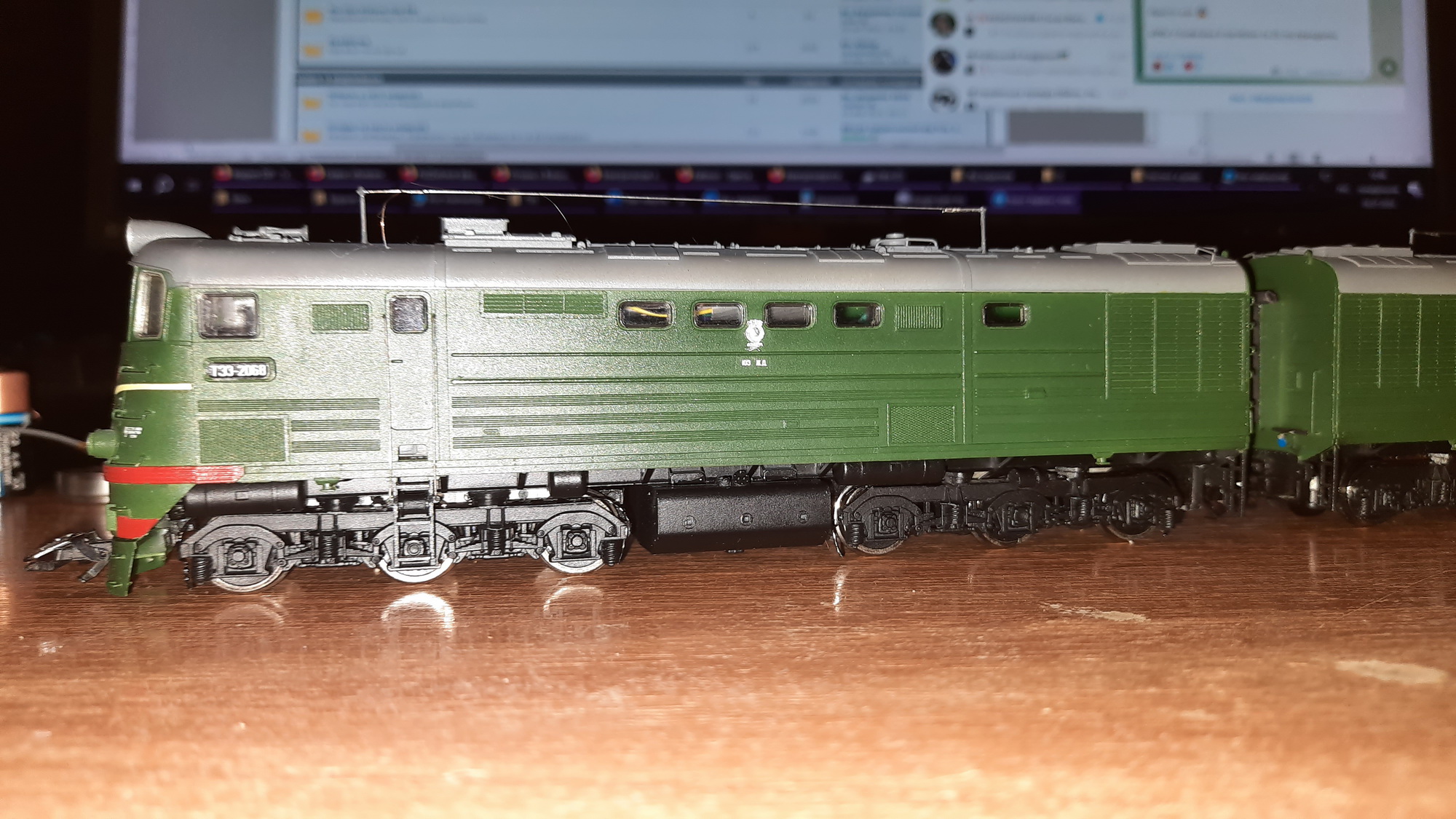

Тишком-нишком доробив, нарешті, другу секцію ТЕ3. Обидві ходові. Десь читав, критикували роковску подвійну машку за ходові якості при двох моторних секціях, але в мене, навпаки, цілком приємне враження - при русі двома секціями не стопориться навіть на доволі брудних рейках, бо якщо одна секція впіймає неконтакт, інша тут же зіштовхує її з нього. Рука руку миє, як кажуть. Головне - щоб ходова була повністю однакова, однакові декодери, та однакові налаштування декодерів

OEF Forums [video]

[Leonid Popov]

Гарна робота! Вітаю!

[Uragan]

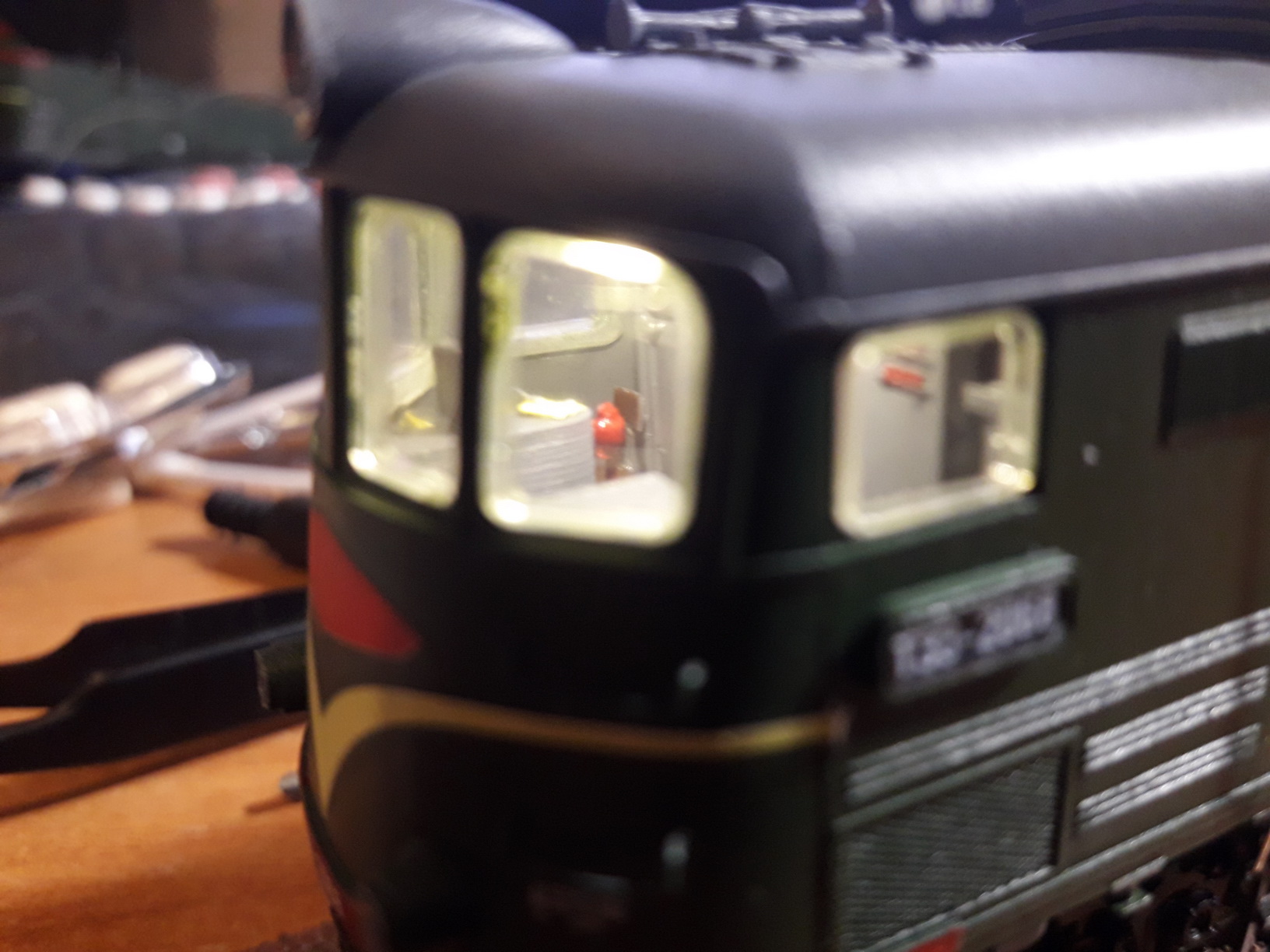

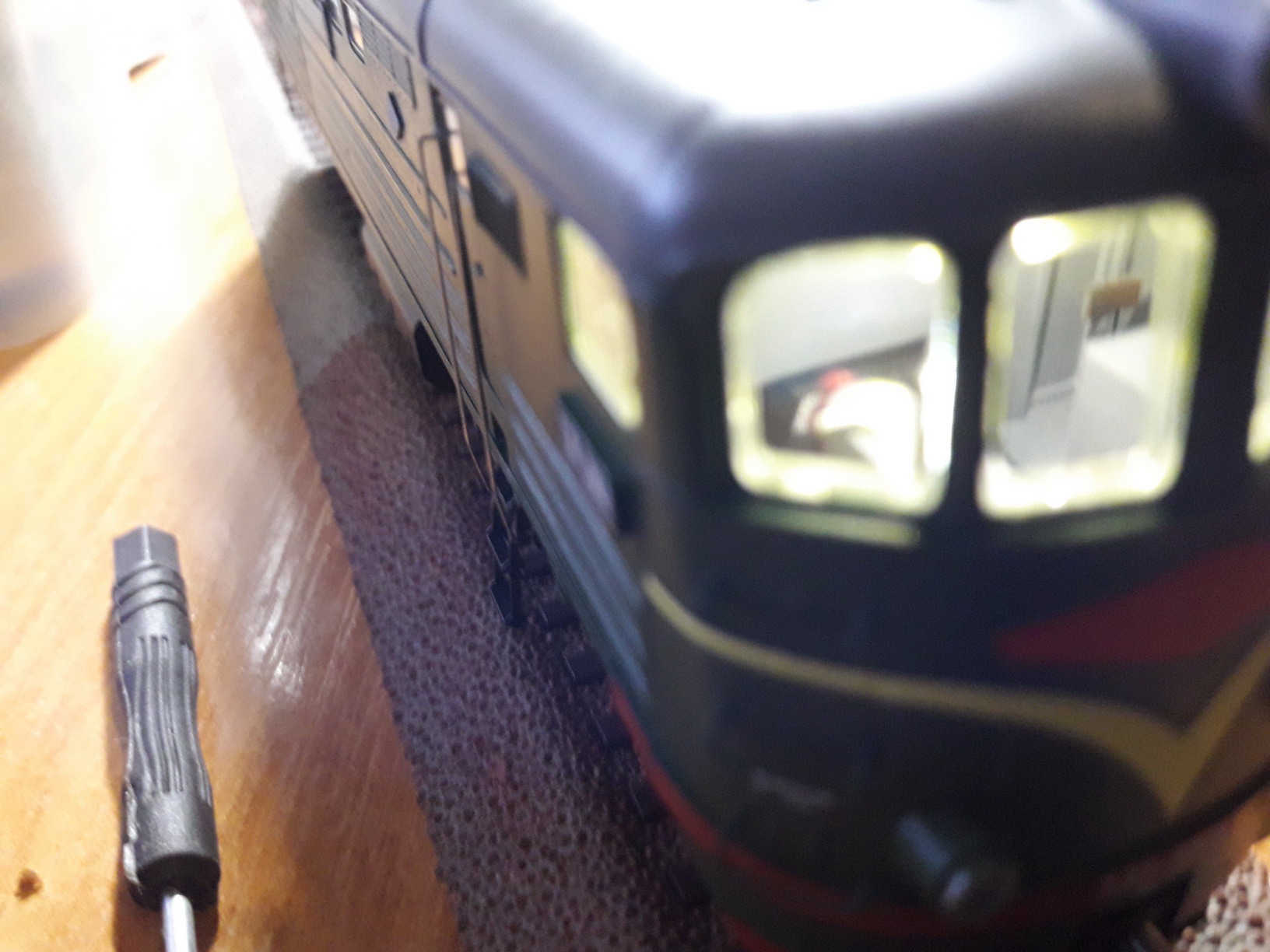

Гарна знакова модель, але зі світлом в кабіні треба щось робити

[via982]

Гарна знакова модель, але зі світлом в кабіні треба щось робити

Занадто яскраво? Так то ти, напевно, не бачив, як ця камера передала освітлення вагона тут: viewtopic.php?p=48268#p48268. Як стоватну лампу засунув всередину...

[via982]

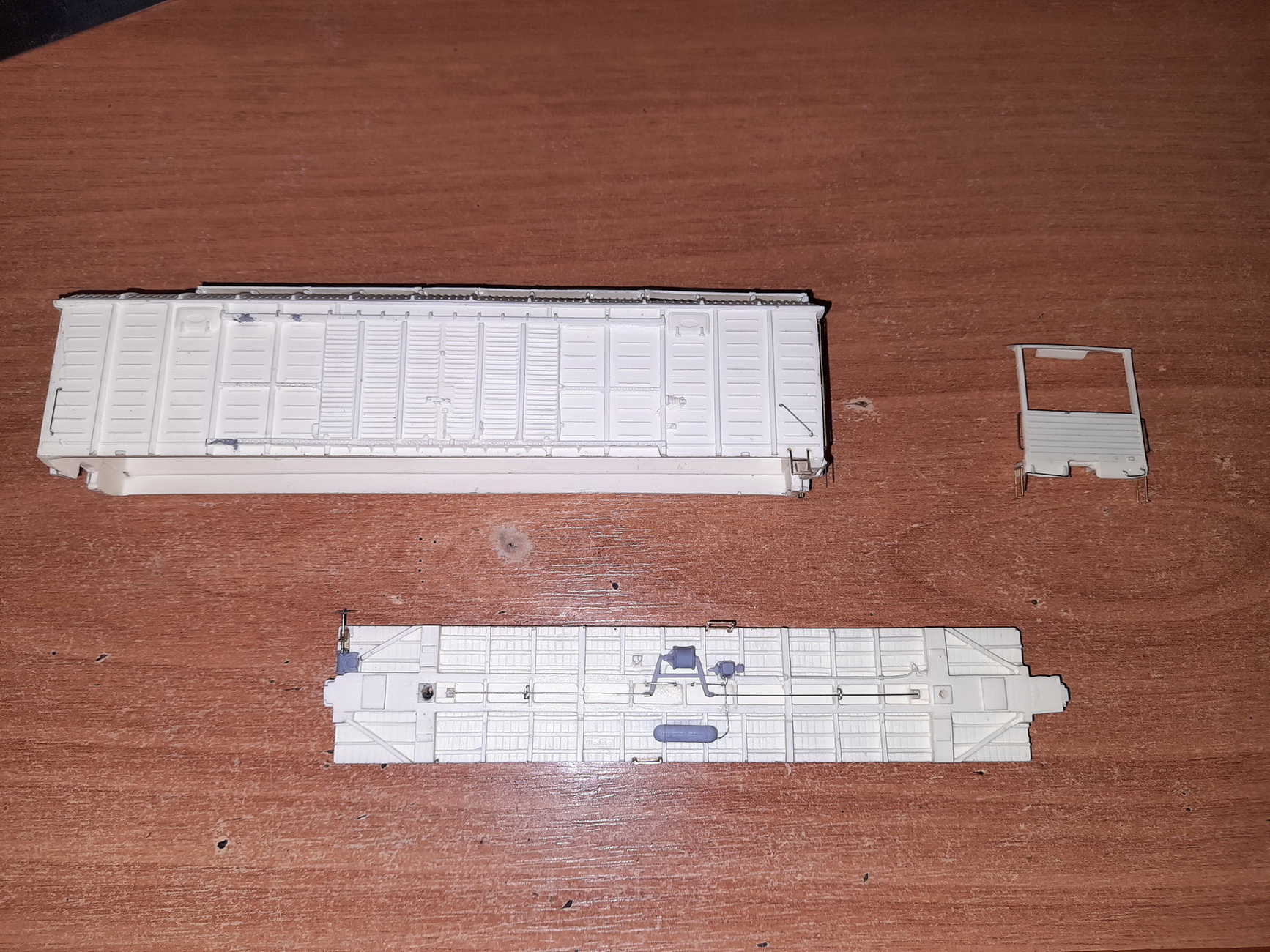

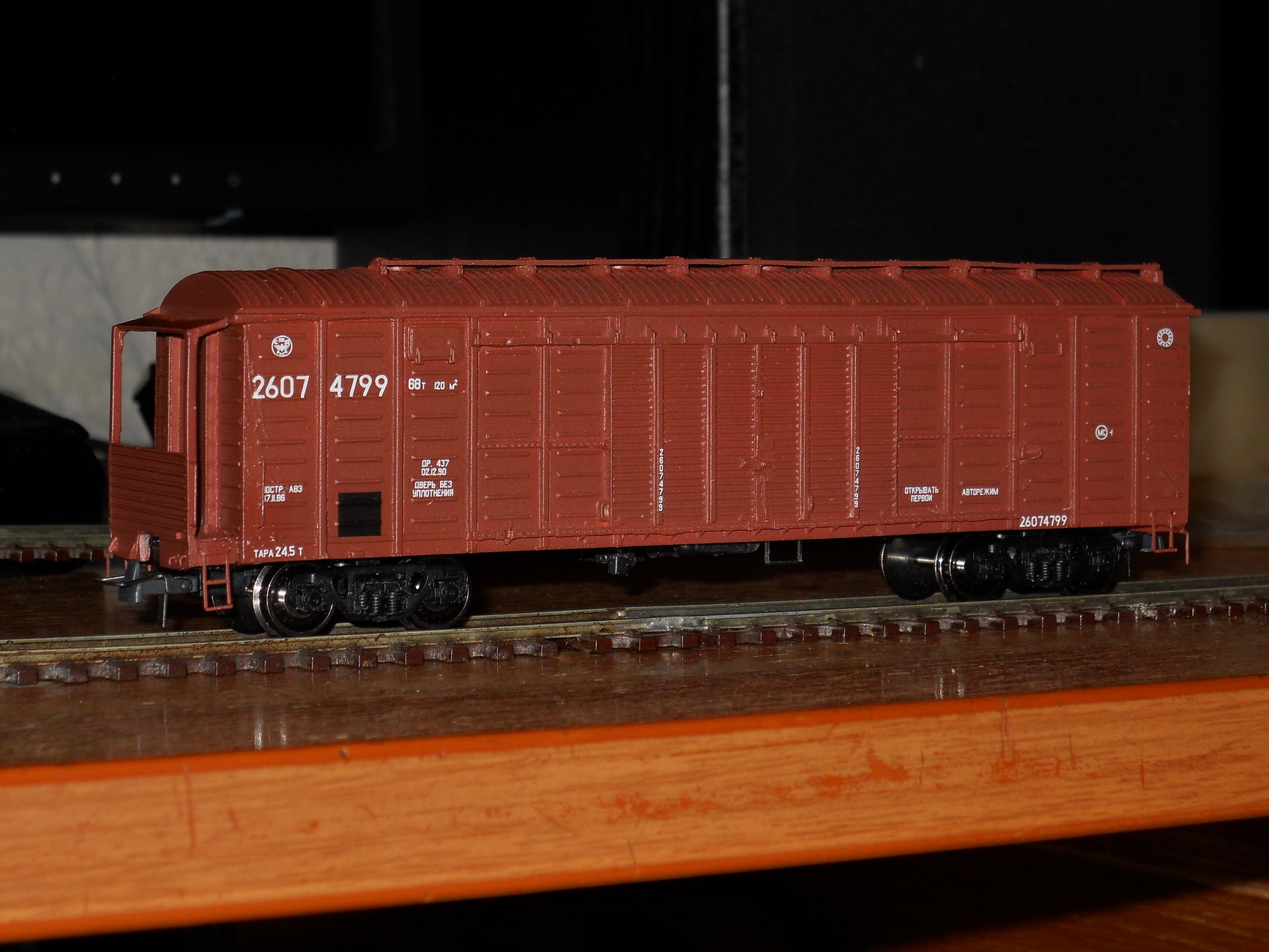

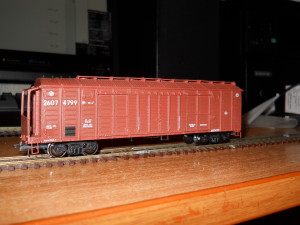

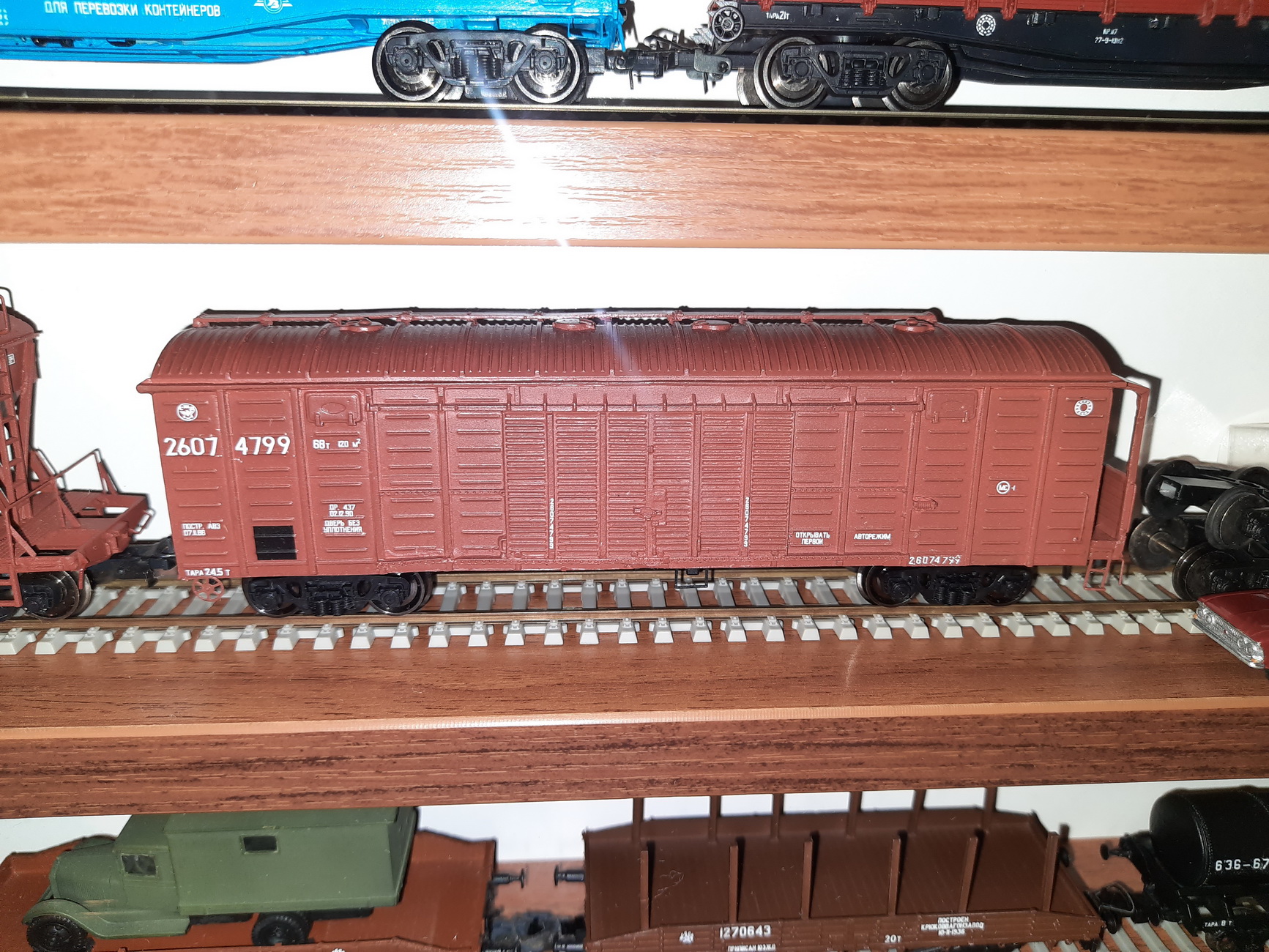

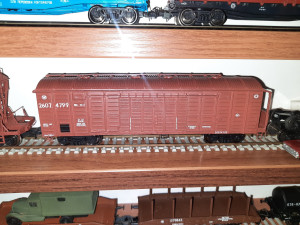

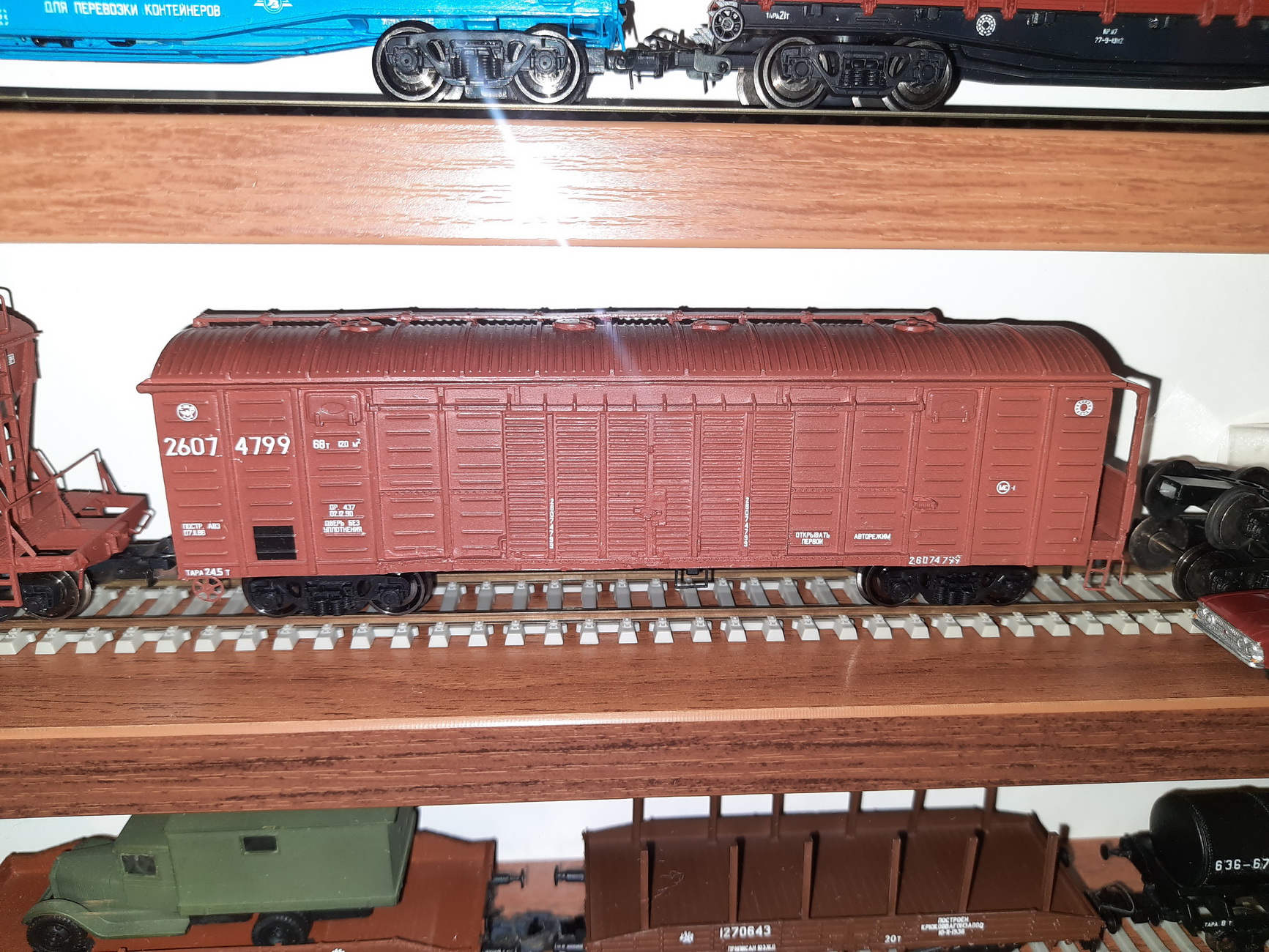

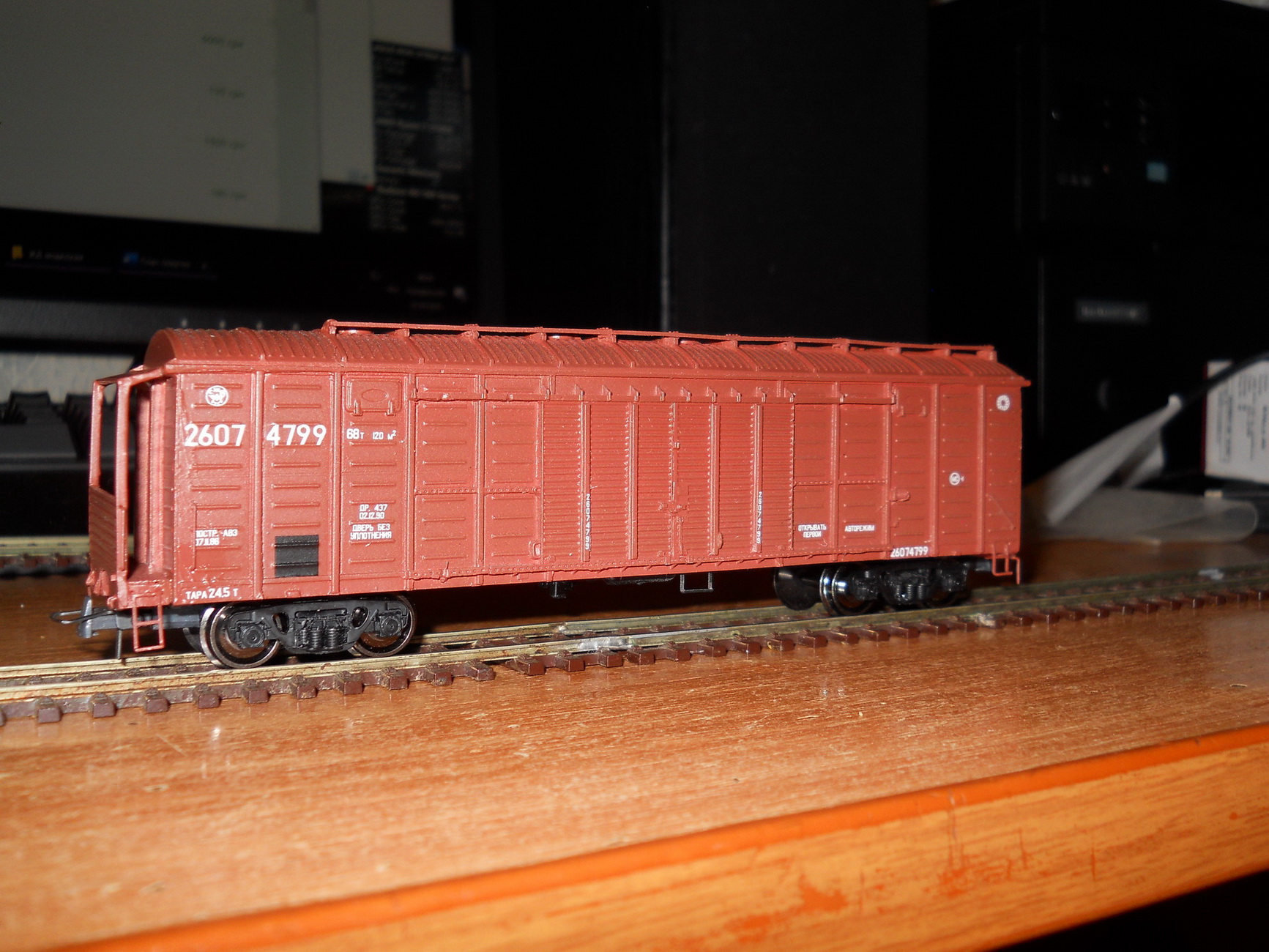

Така собі "скоропостижна" збірка з моделовського кіта критого з майданчиком. Кузов та раму довелося трохи рівняти паяльним феном на 150 градусів (Модела же ) Сама збірка зайняла один вихідний день, ще кілька днів на грунтування, фарбування, декалювання й лакування з урахуванням часу на висихання.

[SergeyABelov]

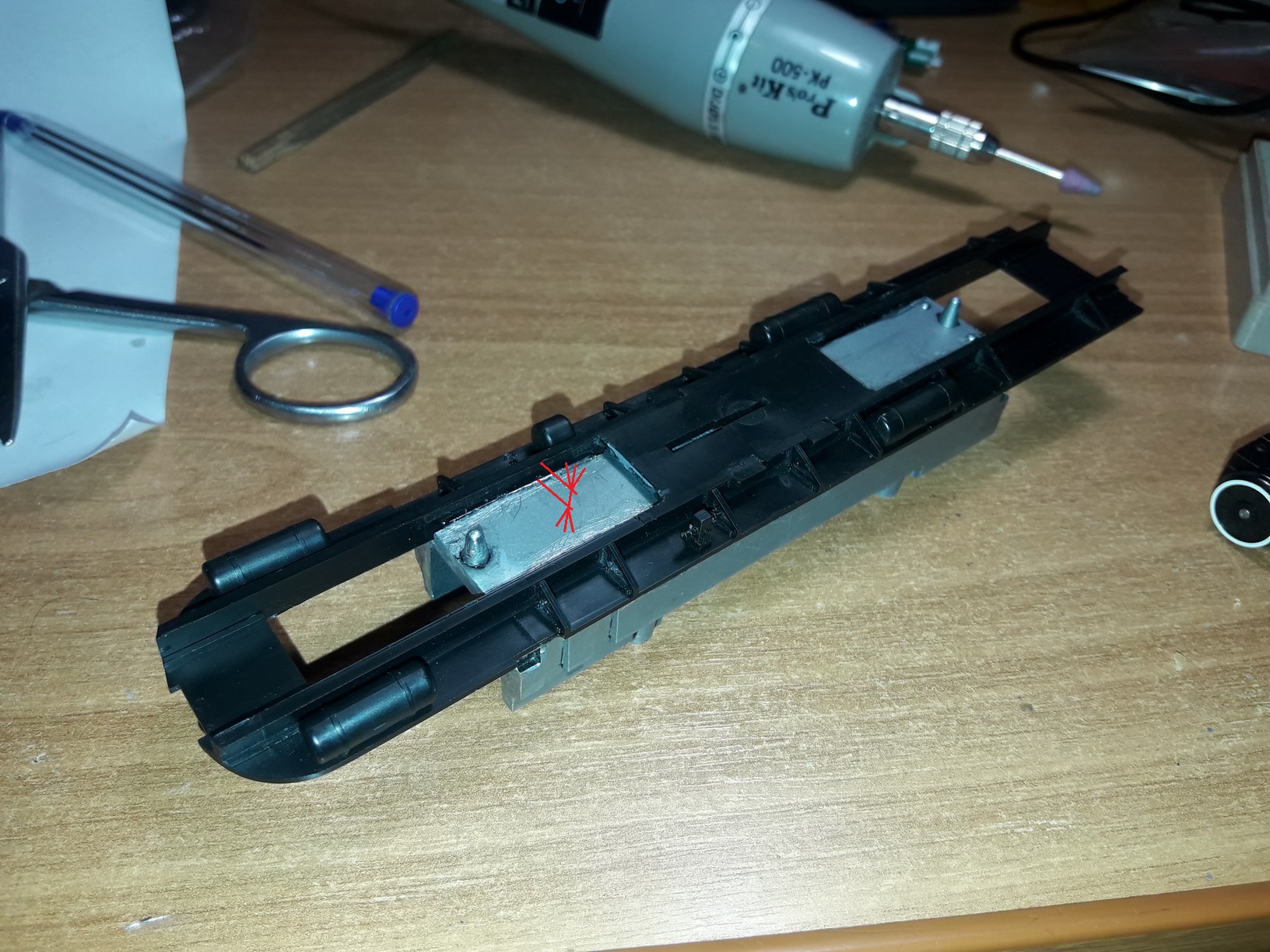

Итак, ходовая.

Поділиться досвідом, як вирахувати необхідну глибину посадки рами? Ніяких виступів або обмежувальних смуг всередині корпусу немає.

[via982]

Итак, ходовая.

Поділиться досвідом, як вирахувати необхідну глибину посадки рами? Ніяких виступів або обмежувальних смуг всередині корпусу немає.

Точних цифр вже не пам'ятаю. Якщо знайду спосіб заміряти цю відстань без розбирання моделі (бо ці місця перекриваються візками), напишу цифру

[youdmit]

...

[SergeyABelov]

...

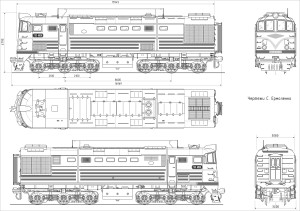

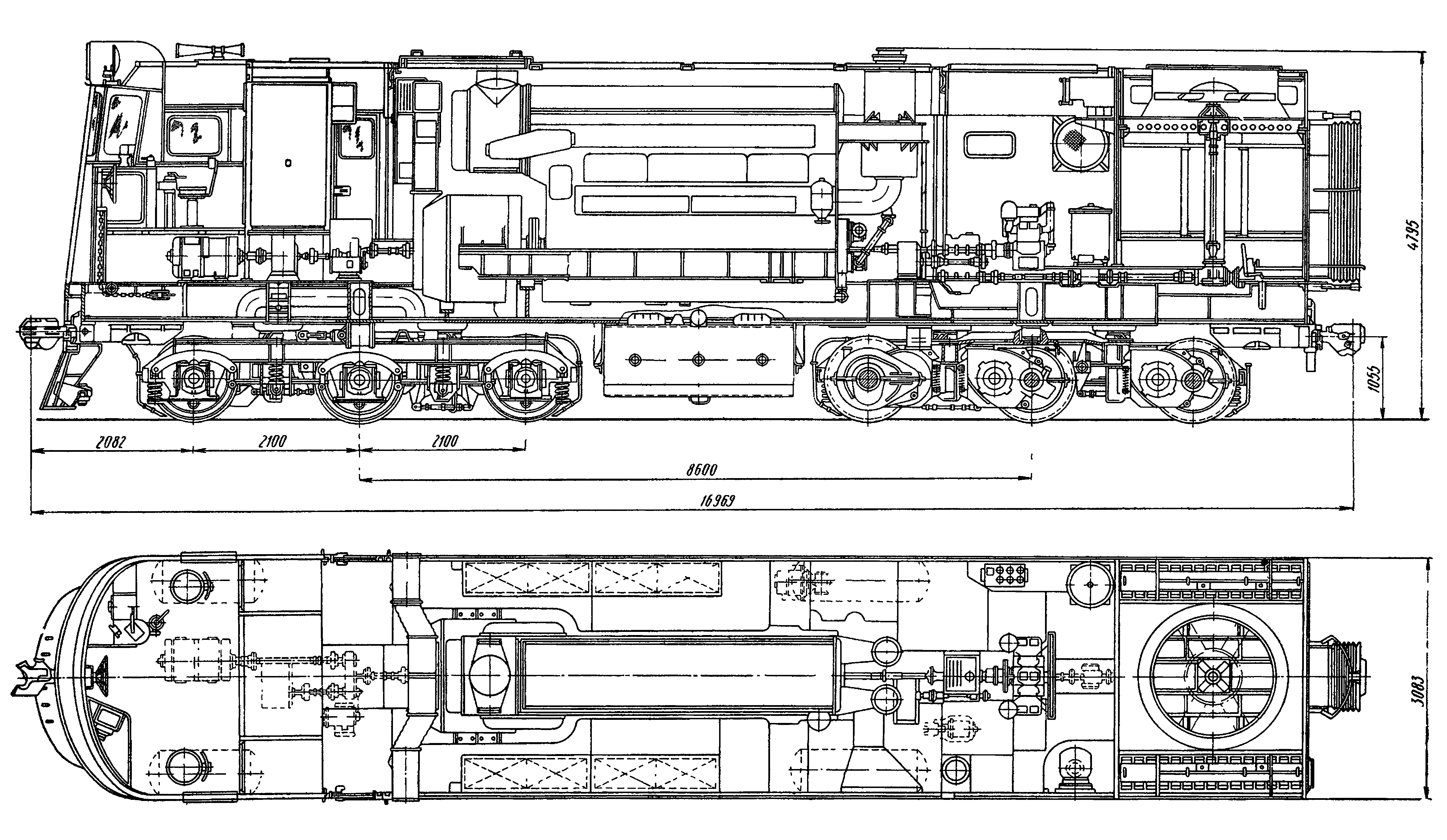

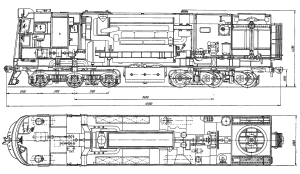

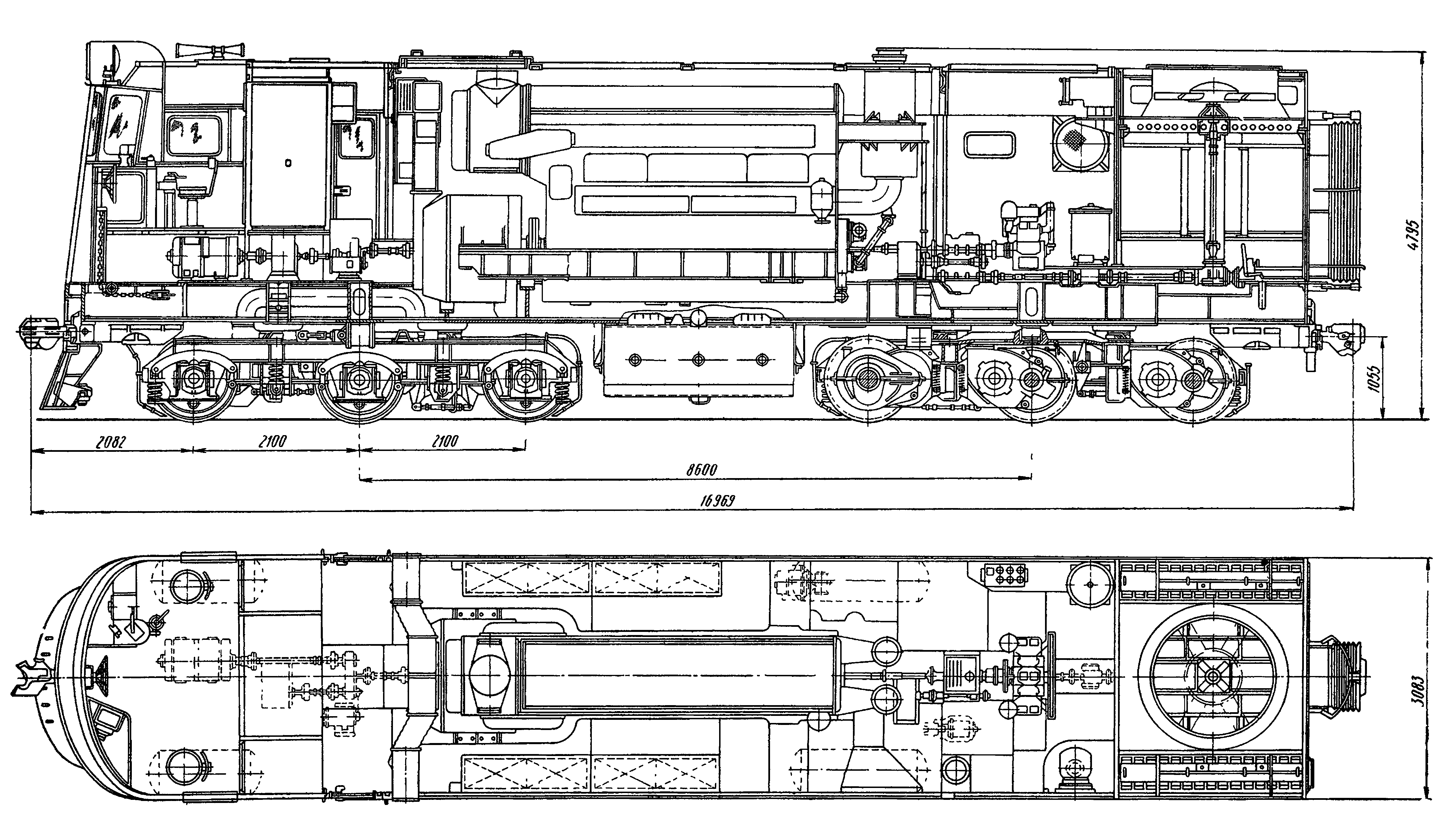

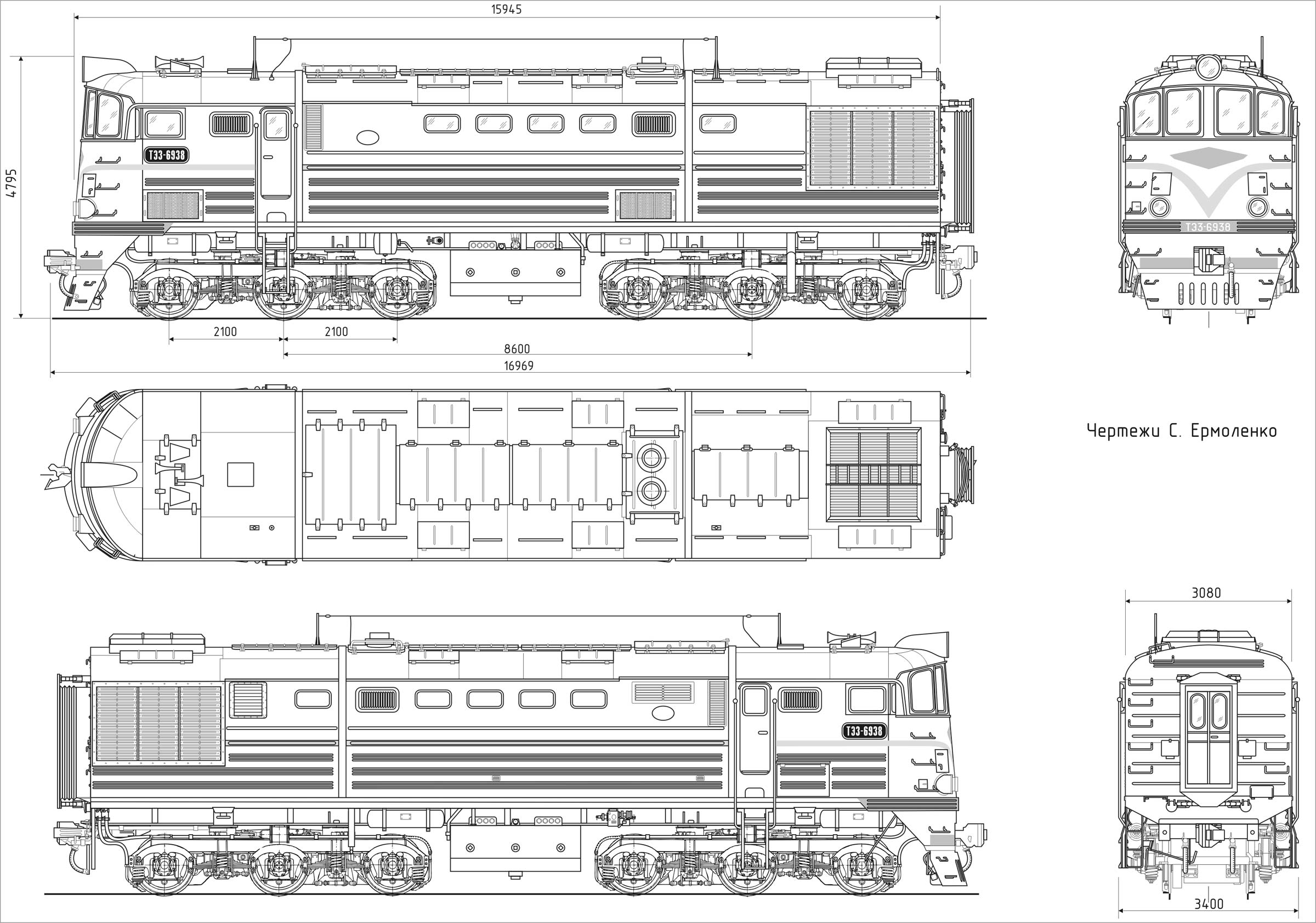

4ae412a9c232.jpgТЭ3 section PNG.png

Єдине що підходить з цих креслень - висота від розетки автосцепки до головки рейки. Треба придумате якесь лєкало.

[SergeyABelov]

Якщо знайду спосіб заміряти цю відстань без розбирання моделі

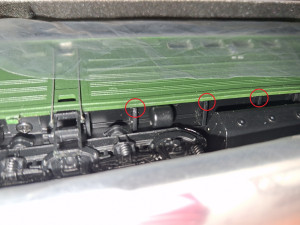

Дякую, але це не та відстань, що мене цікавить. Цікавить саме глибина посадки рами в кузов. Ось цей розмір:

[via982]

Глибина вибирається такою, щоб край поперечних елементів рами співпадав з нижньою кромкою кузова...
