Мои самоделки

[Timon]

Ух.....а я думал шо я со своей Н-кой извращенец, но тут каждый болтик вручную.....маэстро, вы меня превзошли))))

[Njkz72]

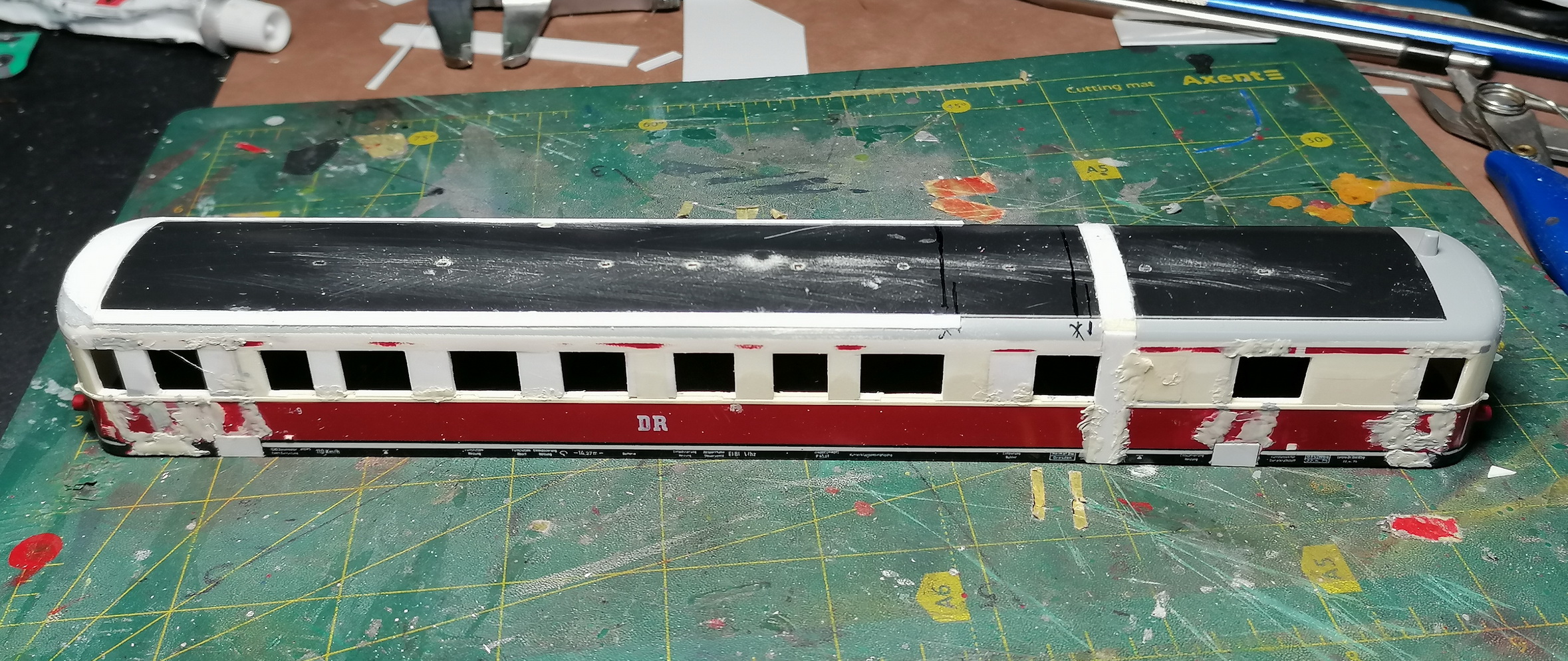

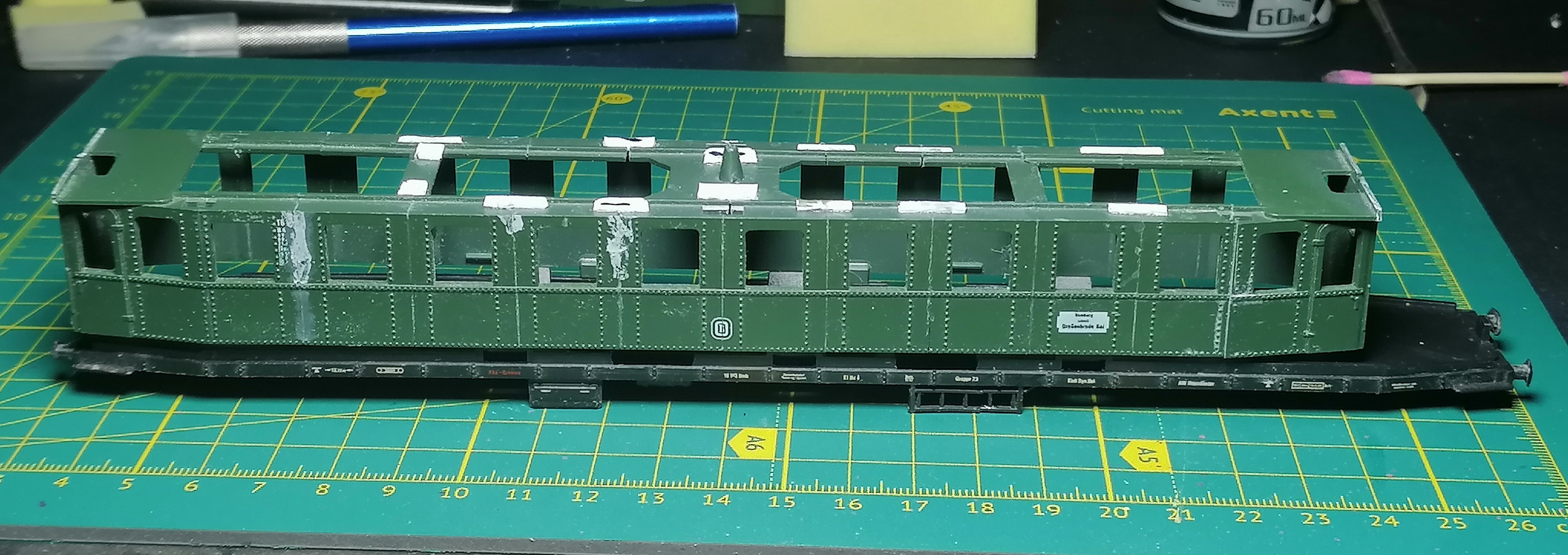

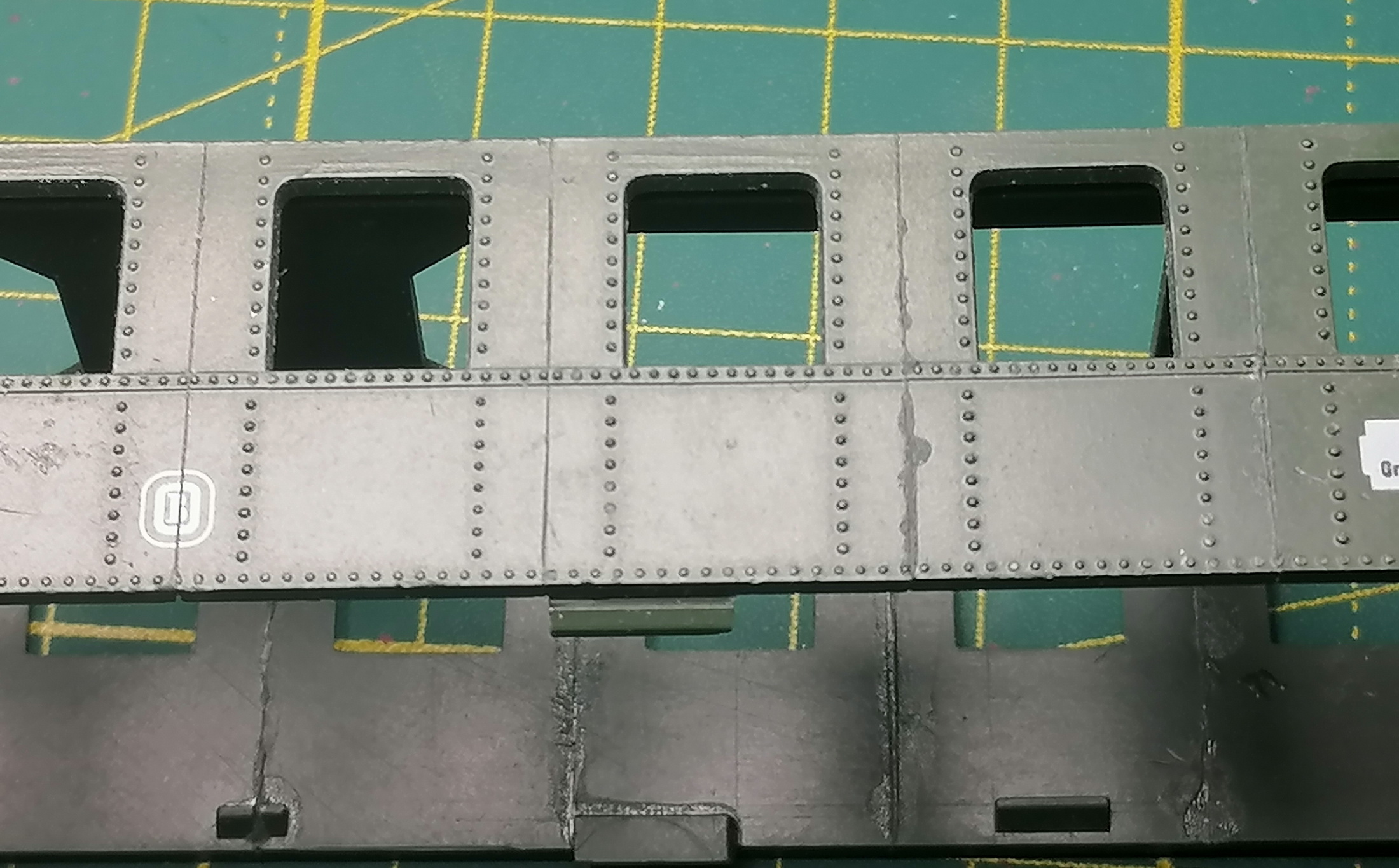

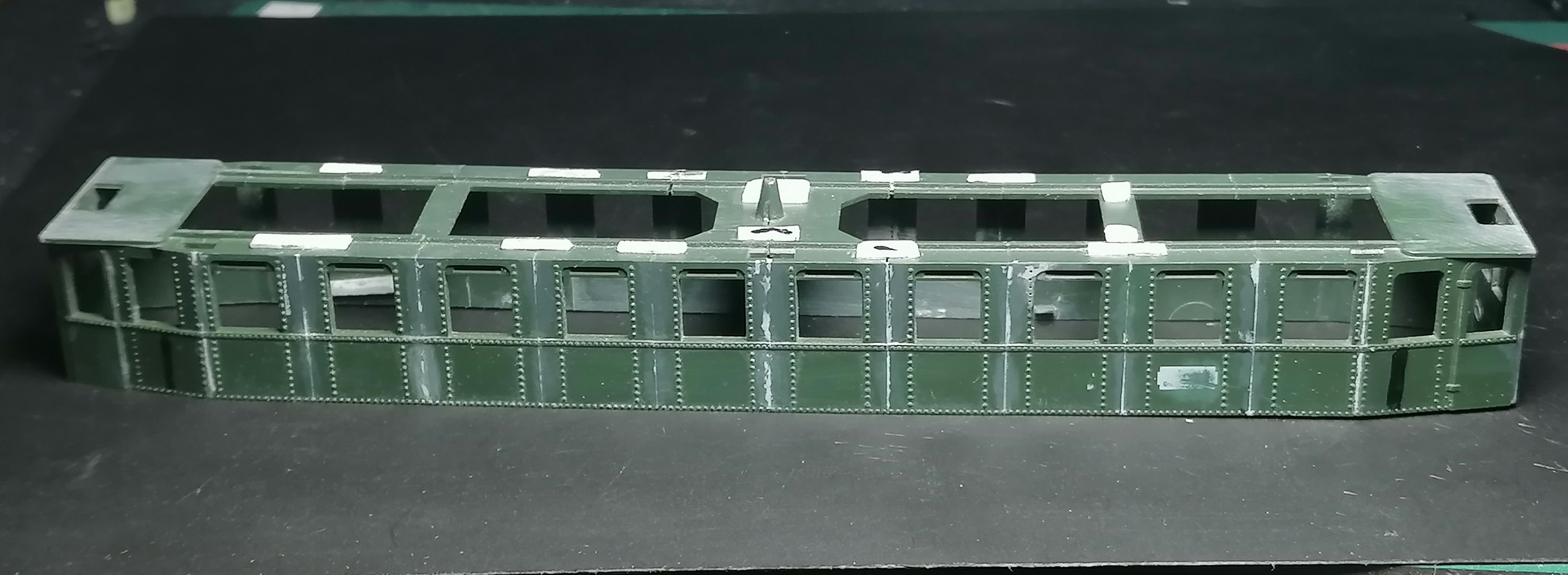

Пилю потихоньку донора для VS 145 502.как уже говорил, жаба задавила пилить роковский "Hecht". Поэтому "глубокой конверсии", а точнее жесточайшему перепилу, был подвергнут лимовский вагон. Корпус был разрезан в 11 местах по длине, рама - в 3-х.

В результате корпус и рама стали короче на 25 мм. Всё это склеено, зашпаклевано и зачищено.На торцевых стенках вагона всё убрано и прорезаны окна.

В общем - было

и стало.

[Sascha]

Якраз знайшов по Вашій темі https://www.reichsbahntriebwagen.de/bau ... he%202.htm

[Njkz72]

Якраз знайшов по Вашій темі https://www.reichsbahntriebwagen.de/bau ... he%202.htm

Оно. По этой странице и работаю.

[Njkz72]

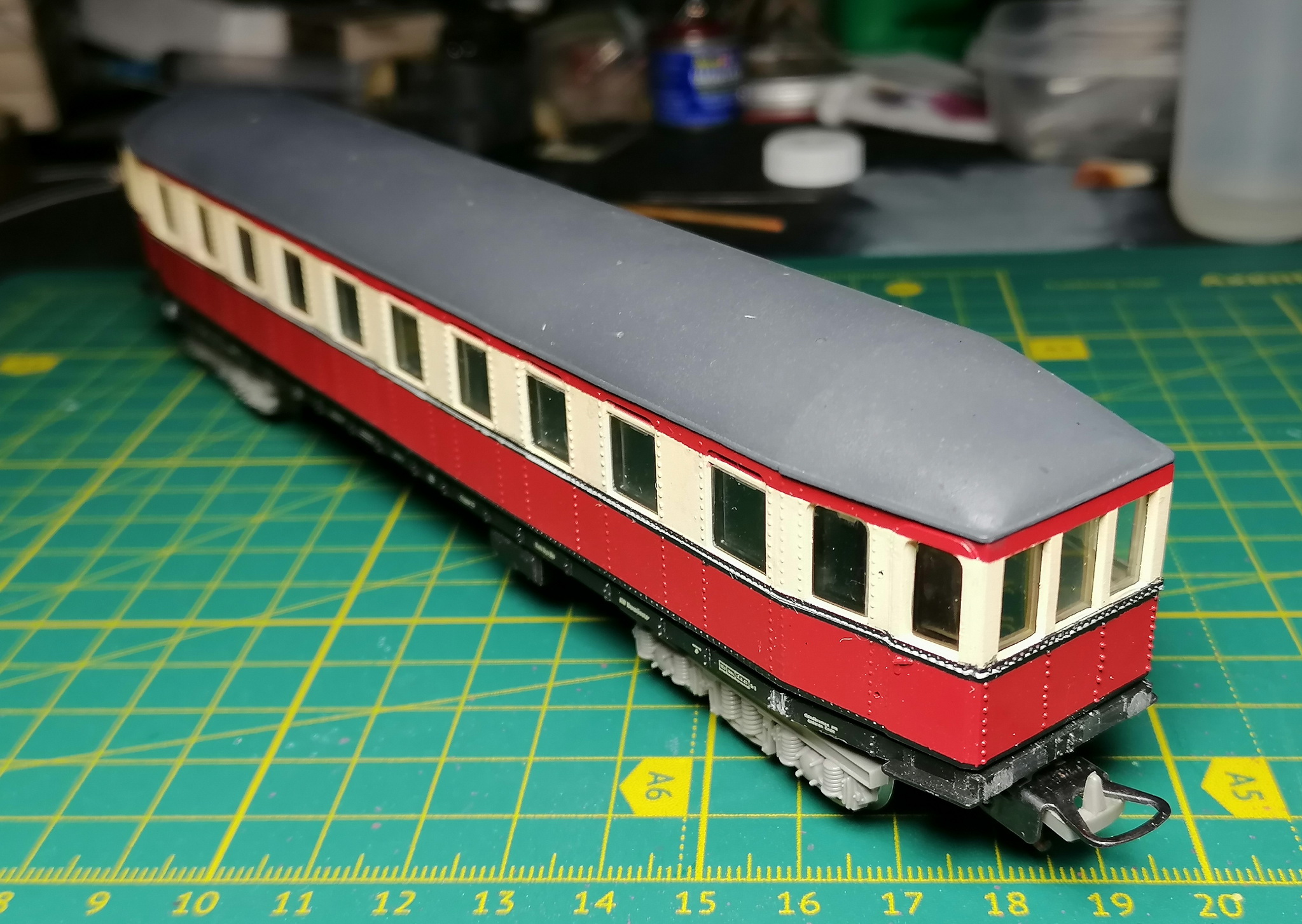

Склеил крышу, "развернул" двери - срезал петли и дверные ручки и сделал новые ручки с другой стороны, доклеил разную мелочевку и загрунтовал.
Зашпаклевал и зачистил огрехи, вылезшие после грунтовки.
Покрасил в -надцать приёмов с масками и не совсем цензурными выражениями из-за поддувов краски на заклепках. Тонкая белая полоска - декаль. Вот тут пришлось помучиться. Задул лаком и вклеил стекла. Усё пока.

Правая сторона

Левая

Зад.

И перед.

[vover]

Шикарная работа!
Стыков вообще не видно!

[Njkz72]

Что-то давно я ничего не показывал на форуме. Оказывается, уже 1,5 года прошло! Незаметно как-то время летит.
Работа, дом, внук родился. До компьютера и добраться некогда. Но хобби не бросил, нет.

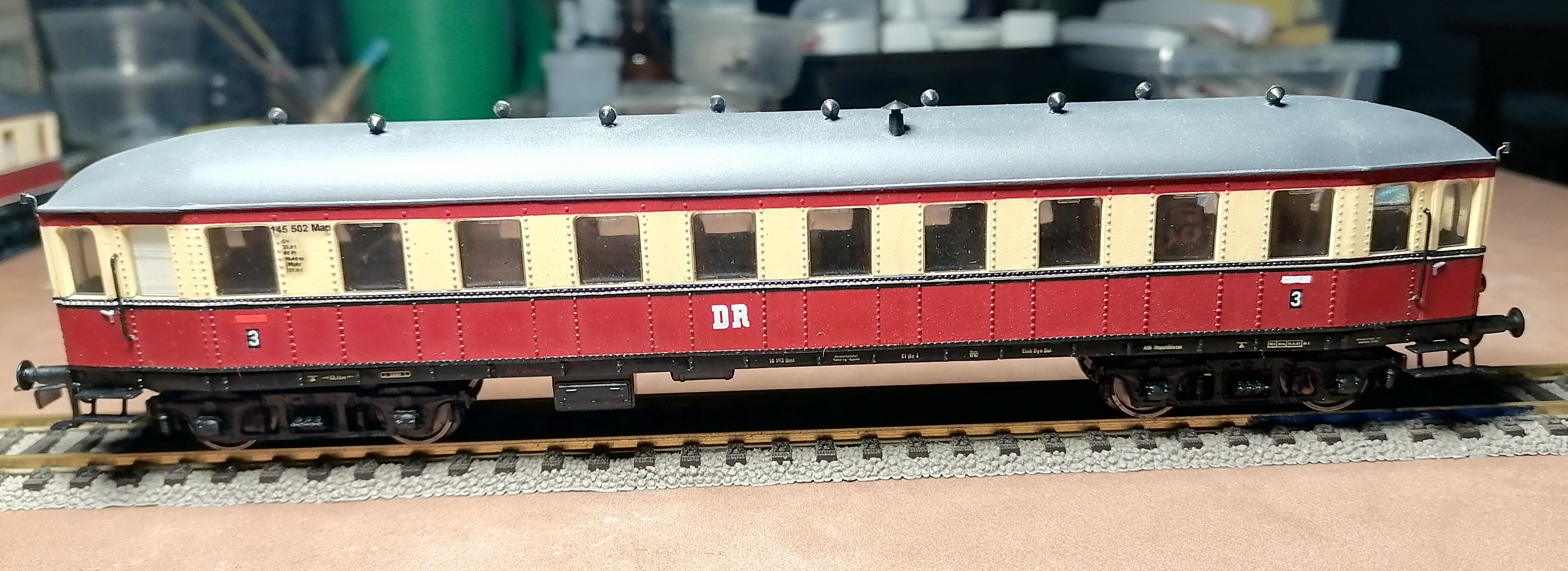

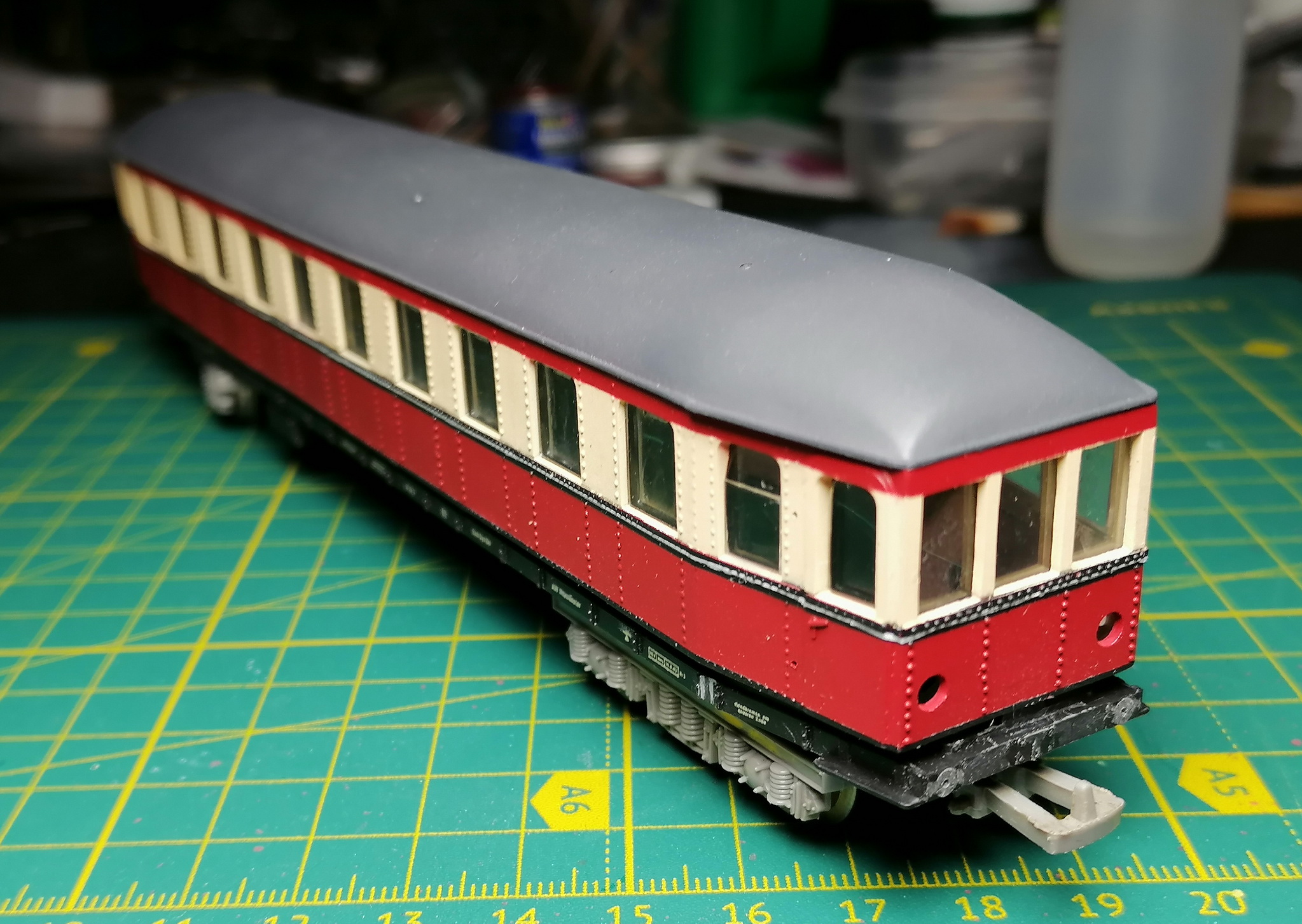

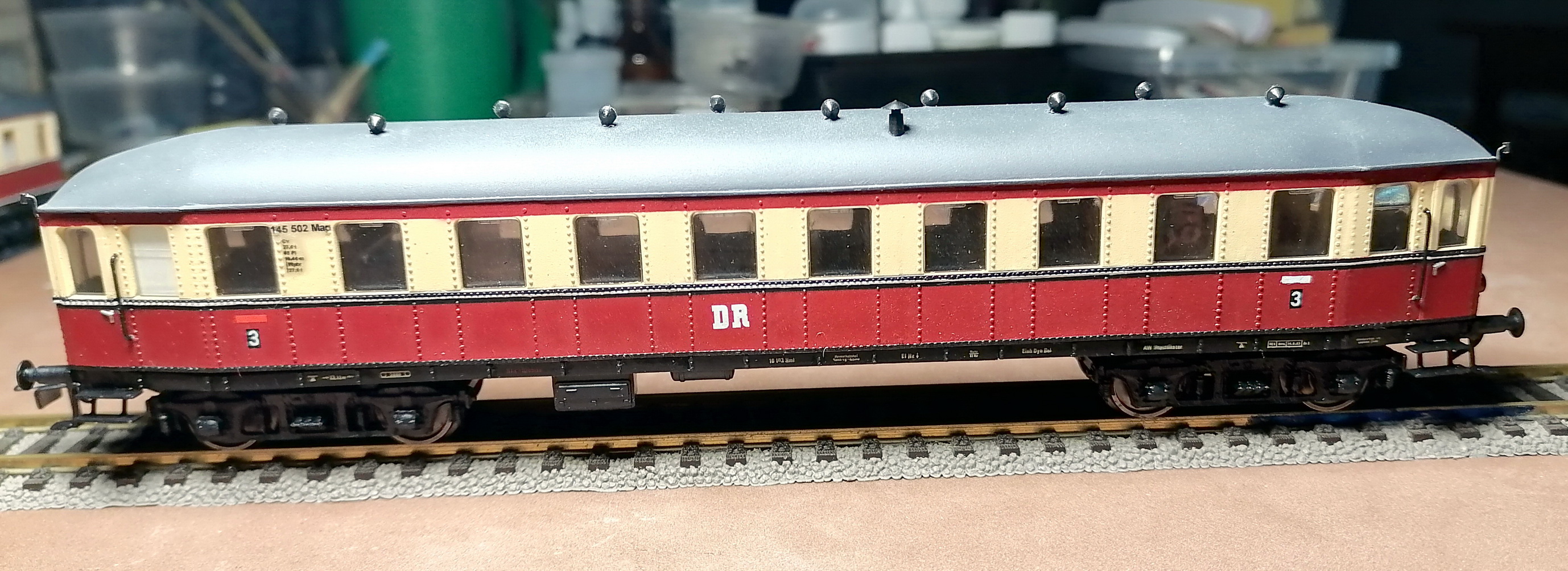

Вагон к VT135 552 всё-таки закончил.

Напечатал декали (черные). Неудачно вышло - краска немного поплыла и окрасила подложку, видно очень тонкий нижний слой лака. Может ещё переделаю на другой бумаге. Белые надписи на раме остались родные.

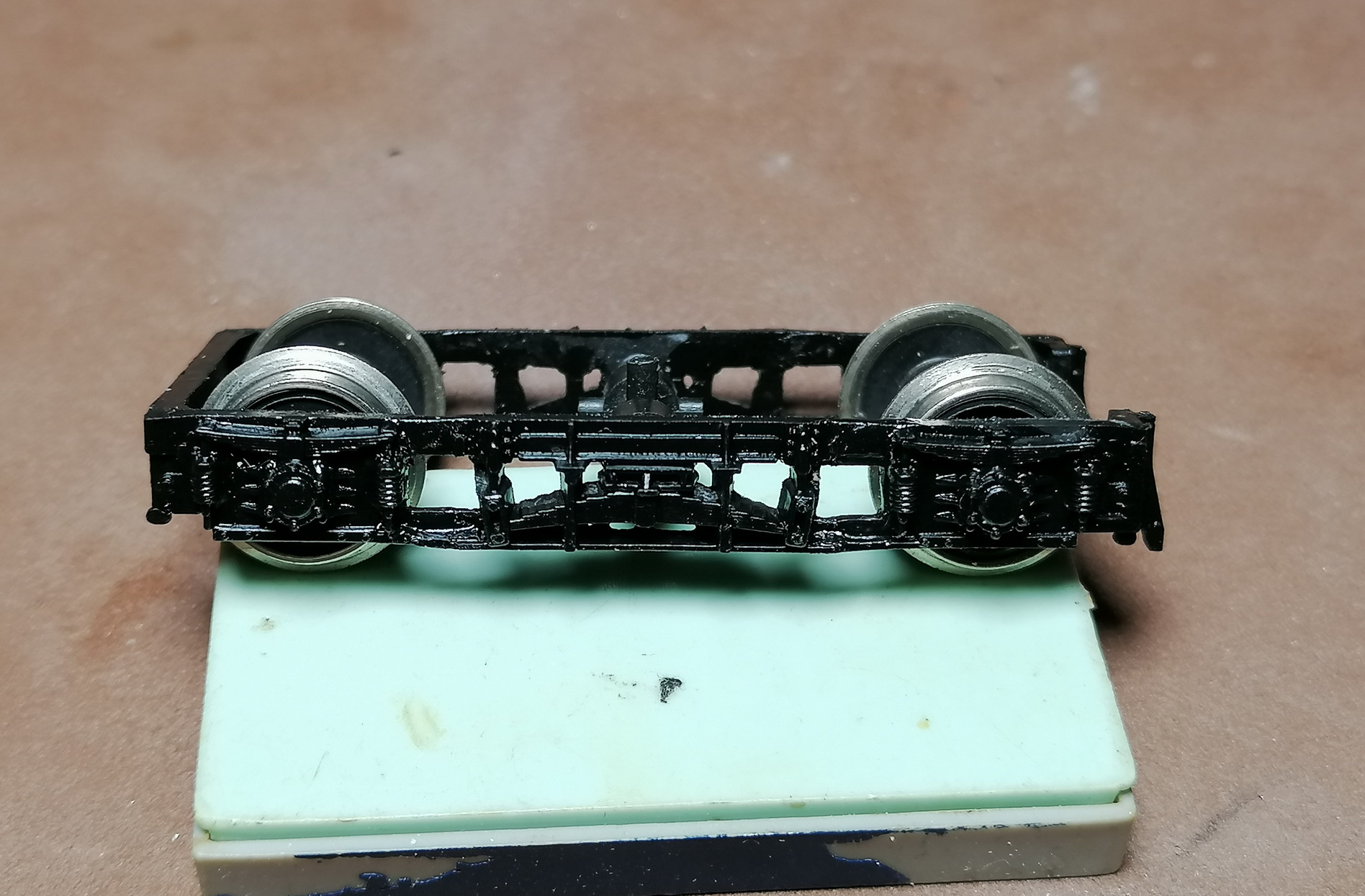

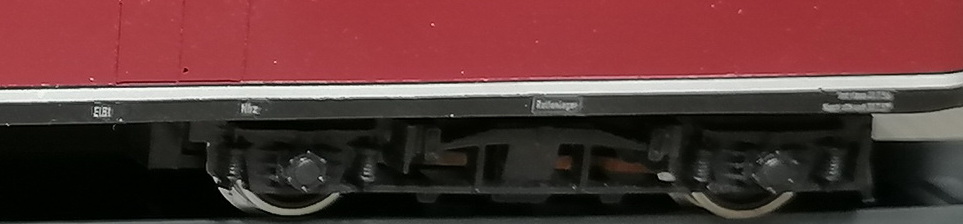

Долго не мог найти нужные готовые тележки. Потом плюнул и отлил боковины из смолы. На родных тележках вагона срезал боковины подчистую и приклеил отлитые. Покрасил и установил. Приделал токосъём.

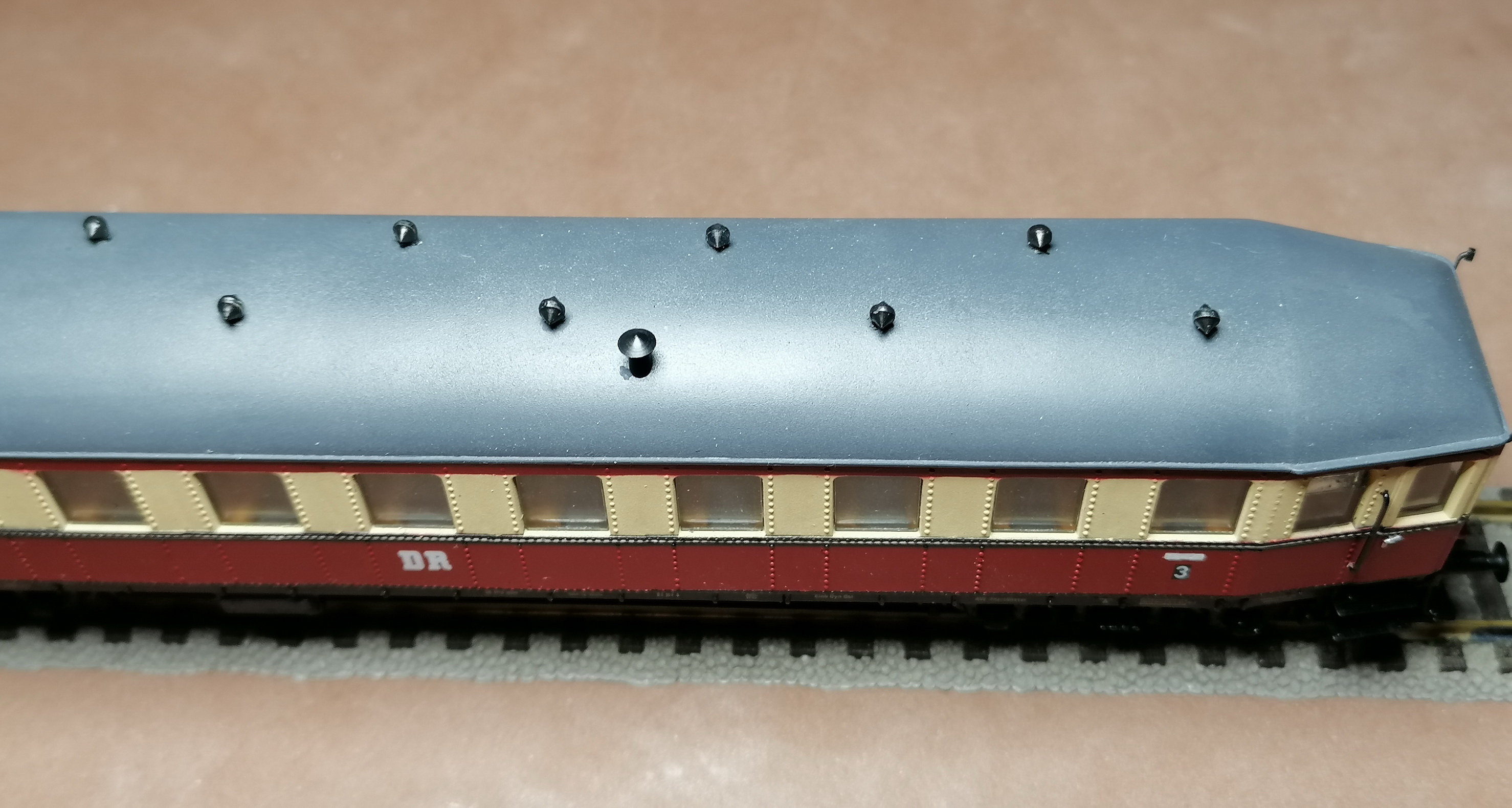

Отлил вентиляционные грибки, тормозные шланги, спаял подножки и другую мелочь. Освещение салона и красные задние фонари - само собой.

В общем, на полке смотрится. Особенно издалека.

[Njkz72]

Сейчас переделываю PIKO-вский дизельвагон VT 137 058

в Dampftriebwagen DT 59

На сегодня переделал уже прилично, буду потихоньку показывать.

[Stinky]

Шикарные запилы!

[Njkz72]

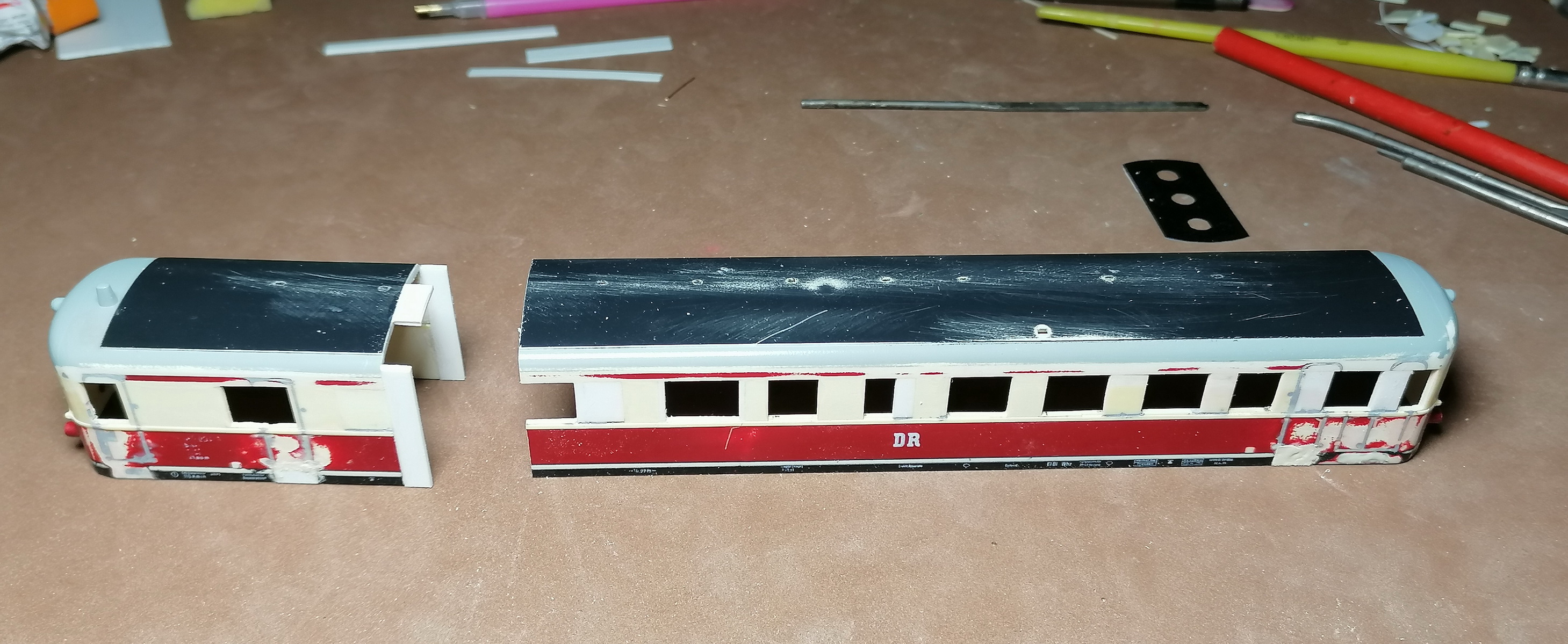

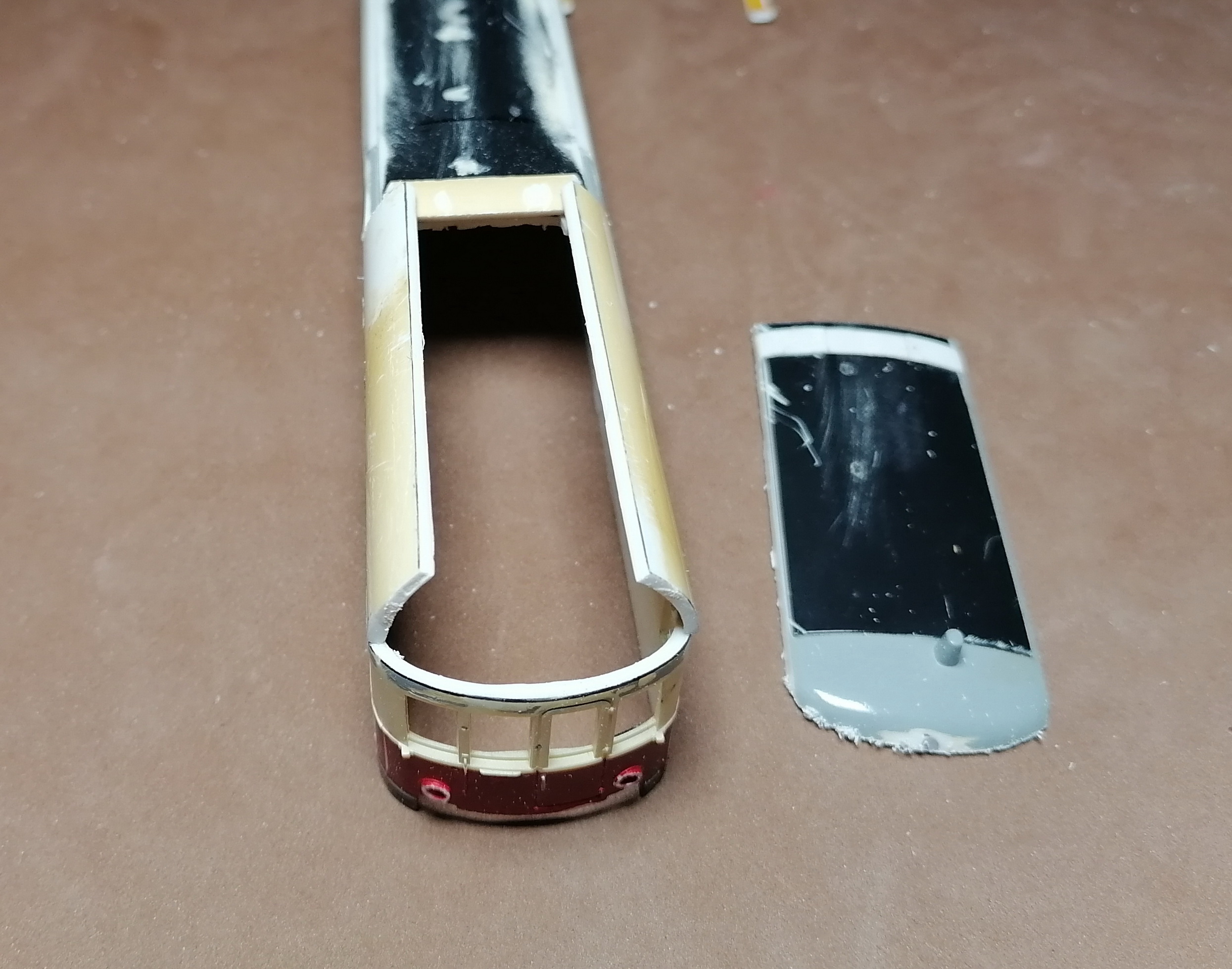

Сначала казалось, что перепил кузова особенных трудностей не составит. Ага, щаззззз.

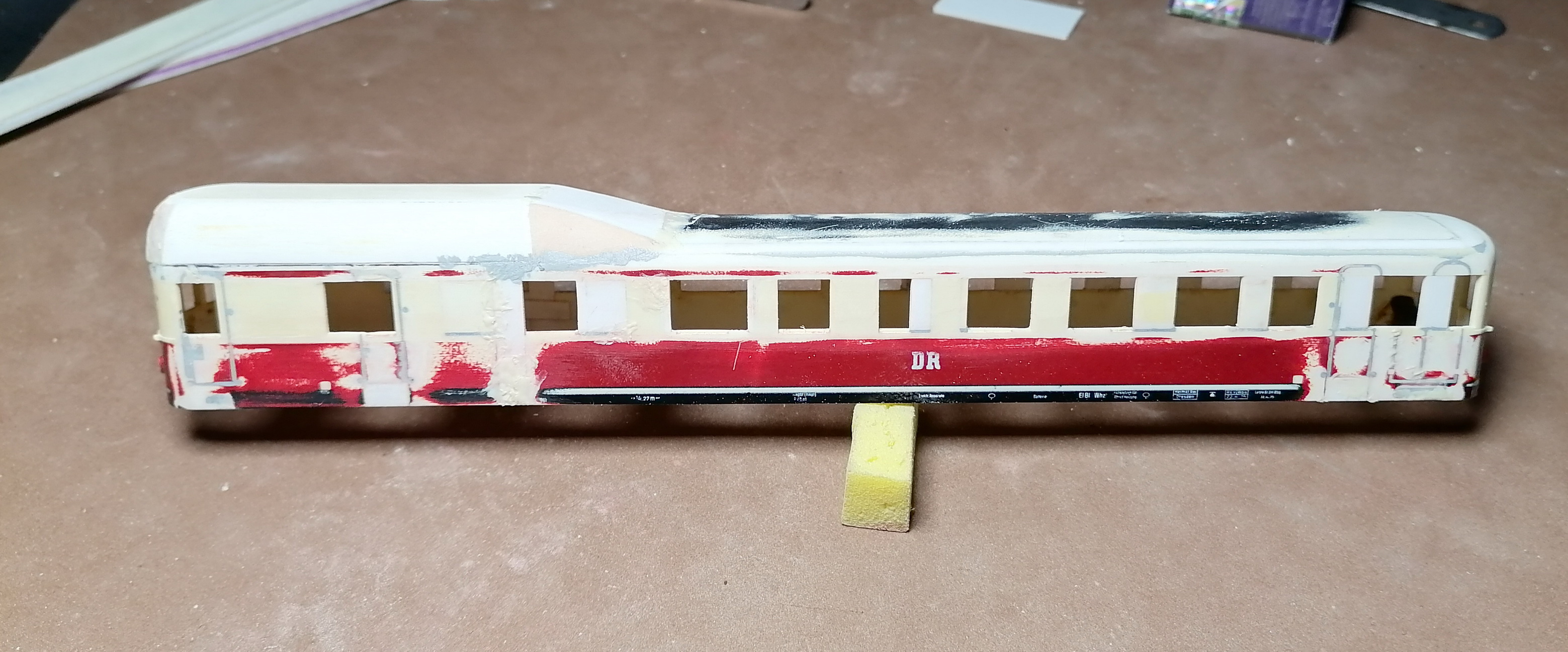

Удлинить кузов на 5мм. Зашкурить молдинги на кузове. Где зашпаклевать, где заклеить, где прорезать новые окна и двери. Заклеить ступеньку по контуру крыши. В общем, всего хватило.

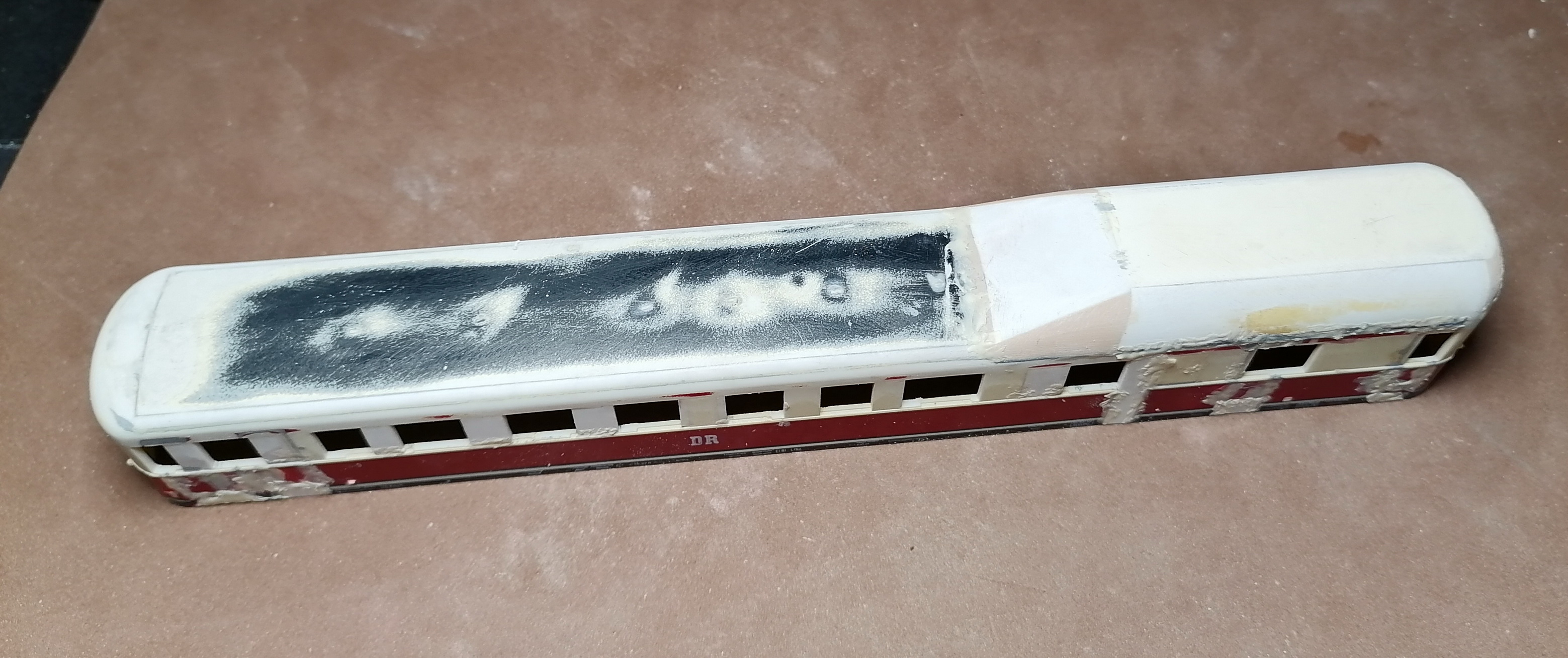

Из подходящих обрезков полистирола и двухкомпонентной шпаклевки начал делать "горб" на крыше.

Было и стало.

[Njkz72]

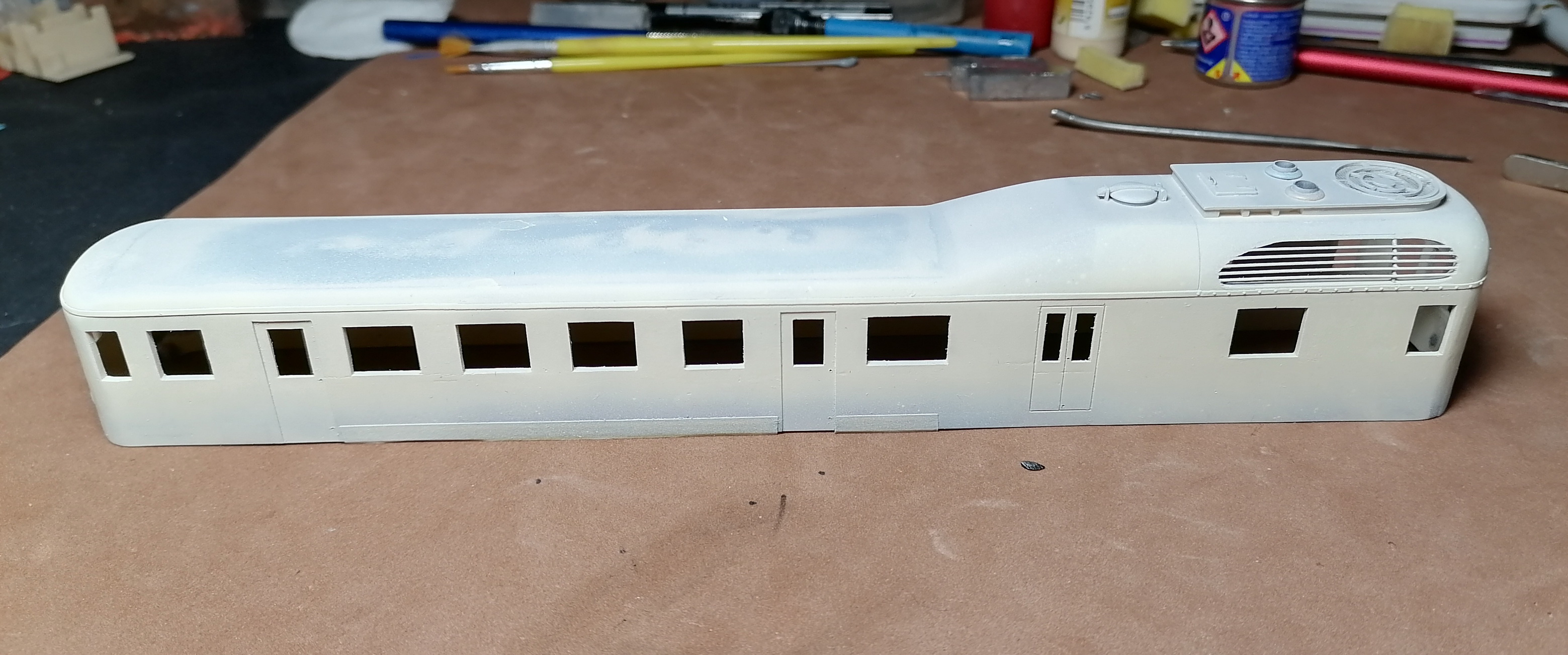

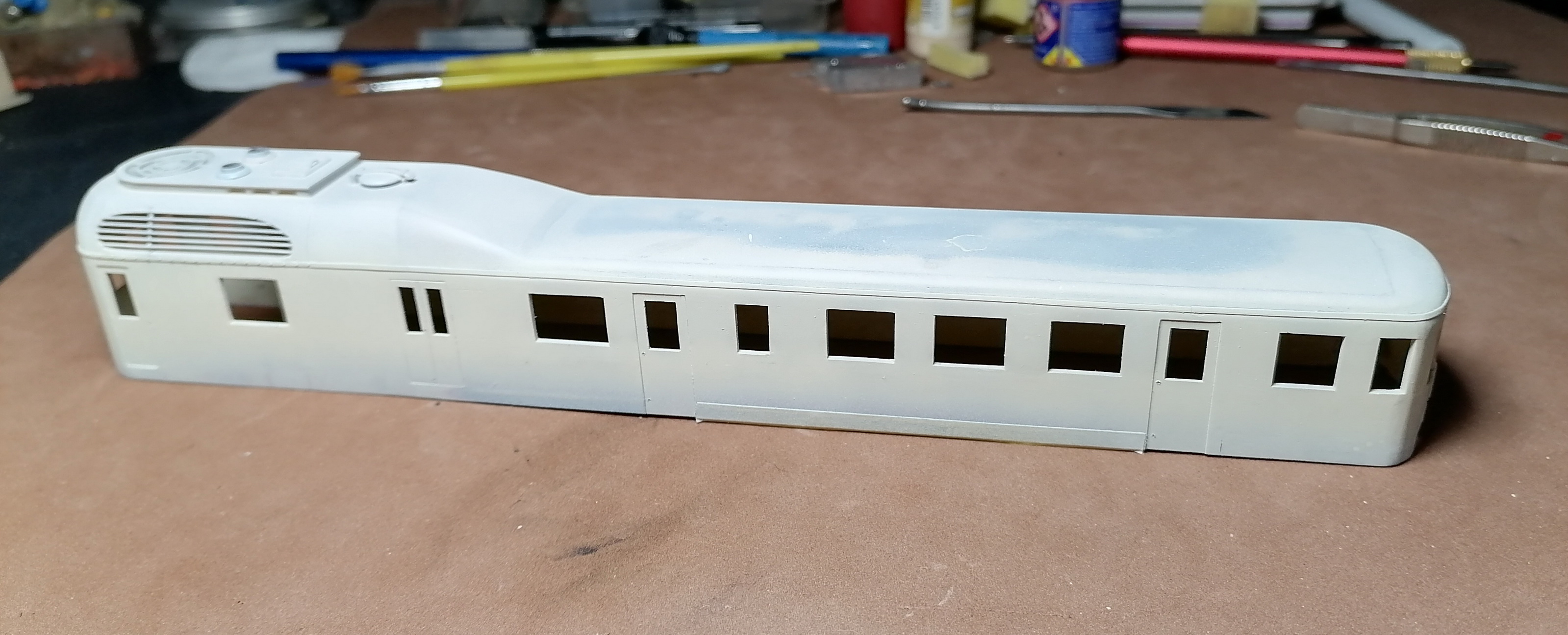

Собрал окончательно корпус - вклеил решетку на крыше и зачистил начисто боковые решетки.
Часть белых надписей по низу корпуса закрыл масками. И грунтовка.

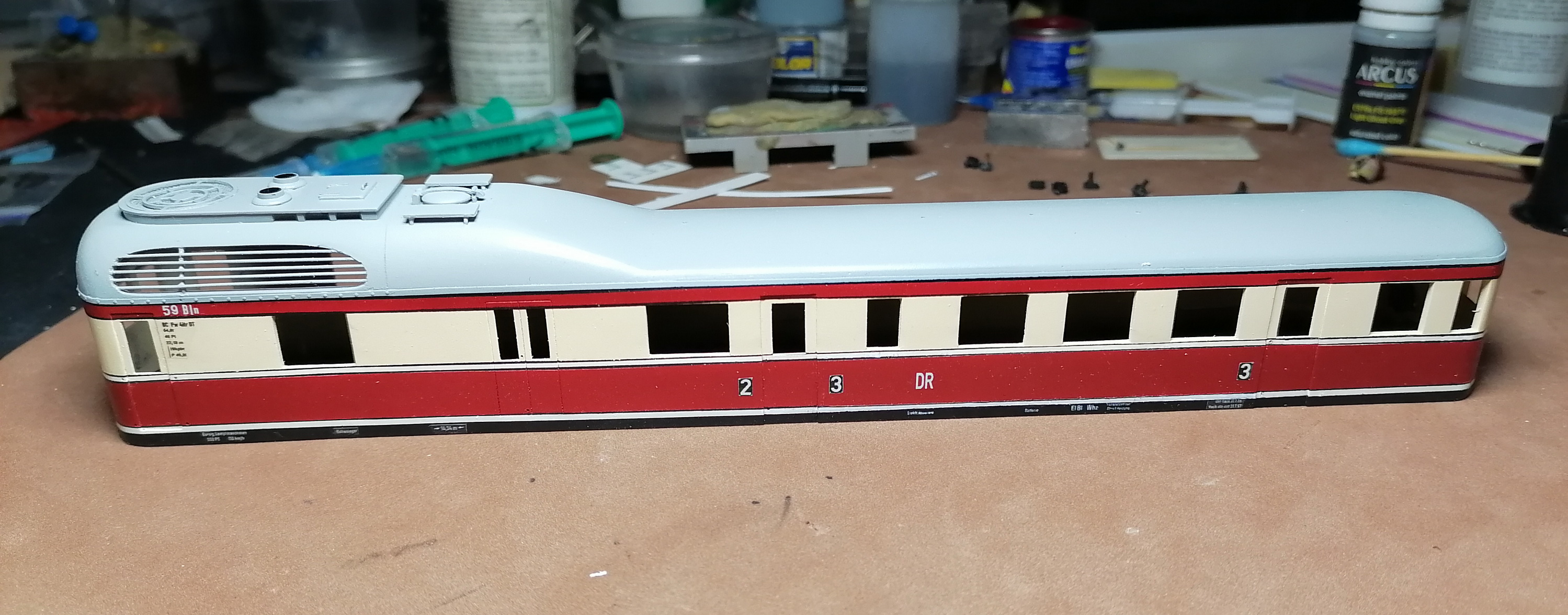

Теперь покраска с кучей масок и обдекаливание. Заняло дней 7 или 8.

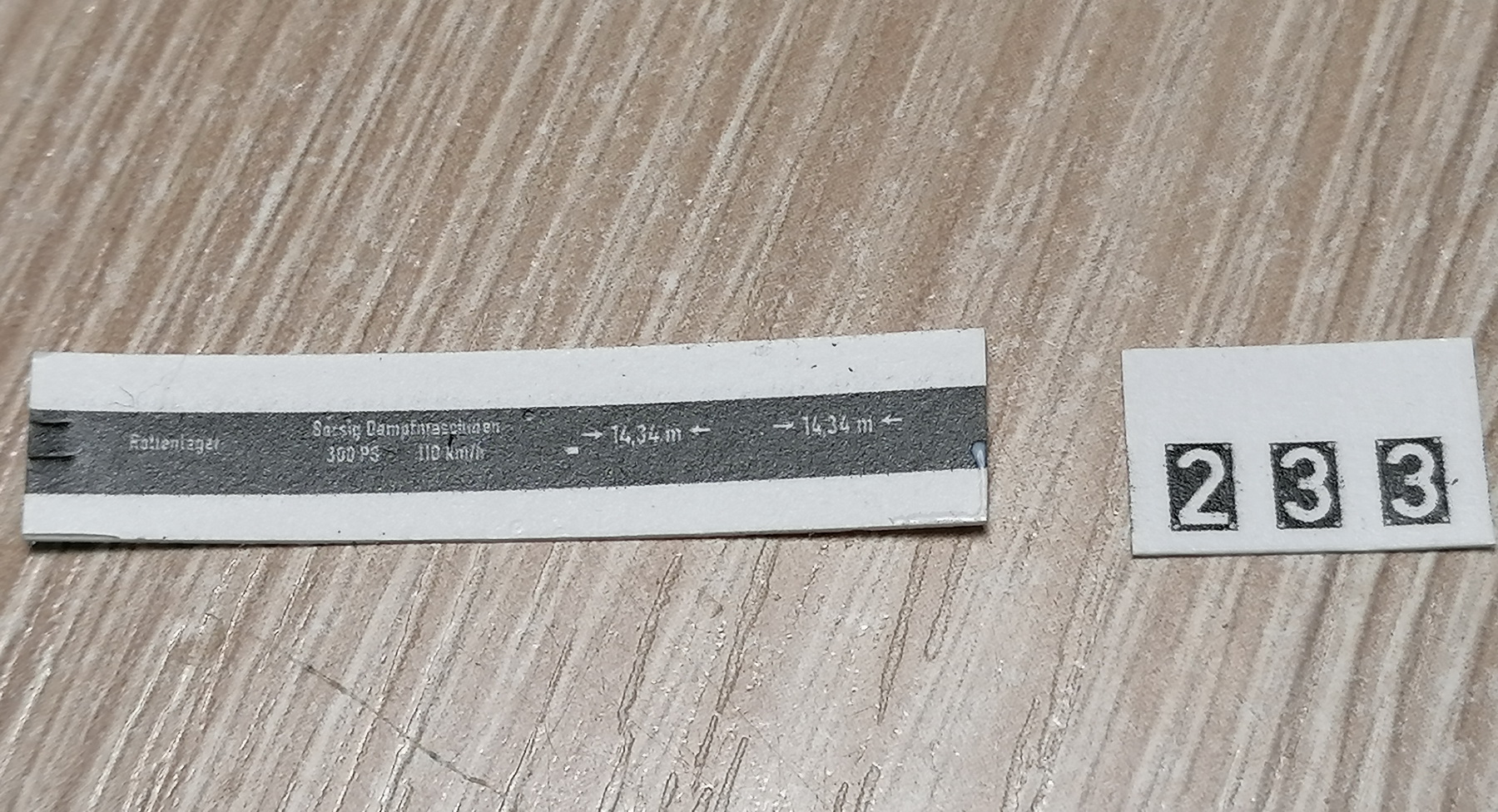

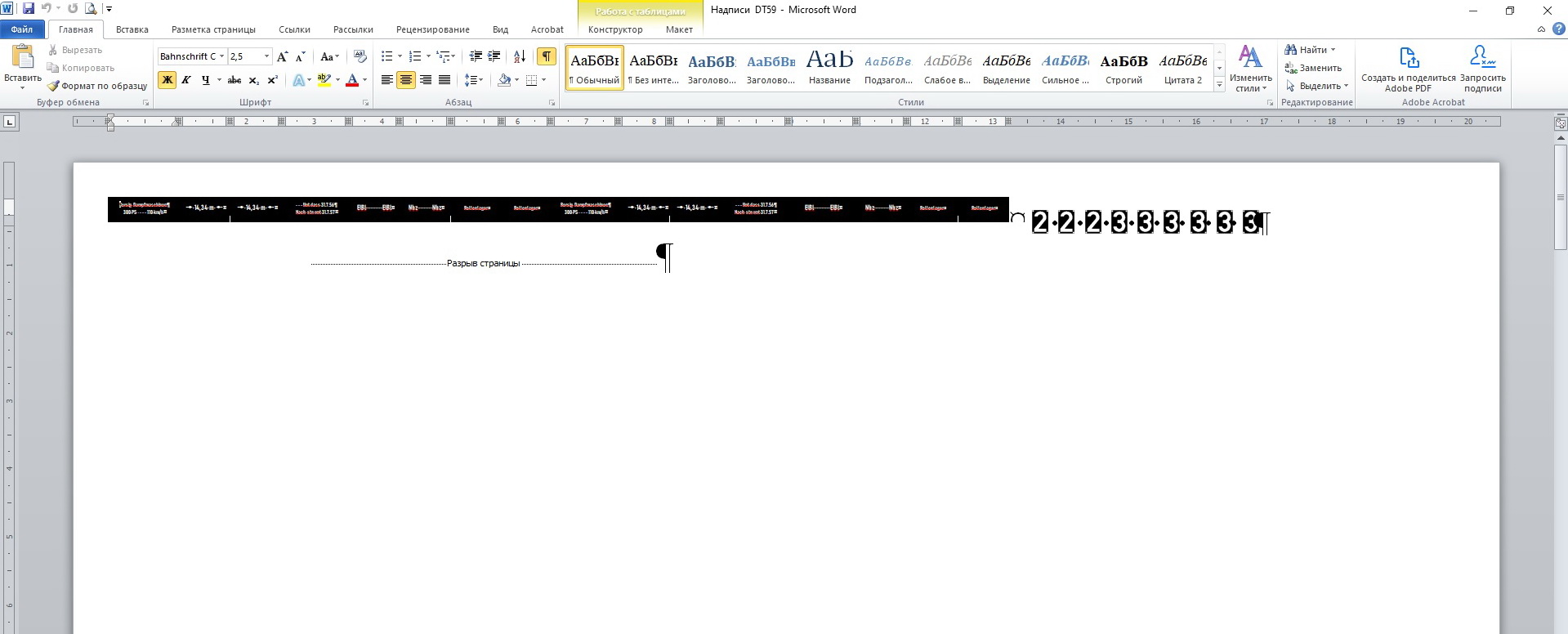

Напечатать декали белым цветом не нашёл где. Это если несколько надписей. А 12 листов формата А4 (минимальная партия) за надцать тысяч мне не надо. Выкрутился следующим образом. Купил лист декальной бумаги с белой подложкой. И напечатал нужный текст, но с инверсией. Просто в Ворде на черном фоне белый шрифт.

[Njkz72]

Кузов пока в сторону, остекление позже.

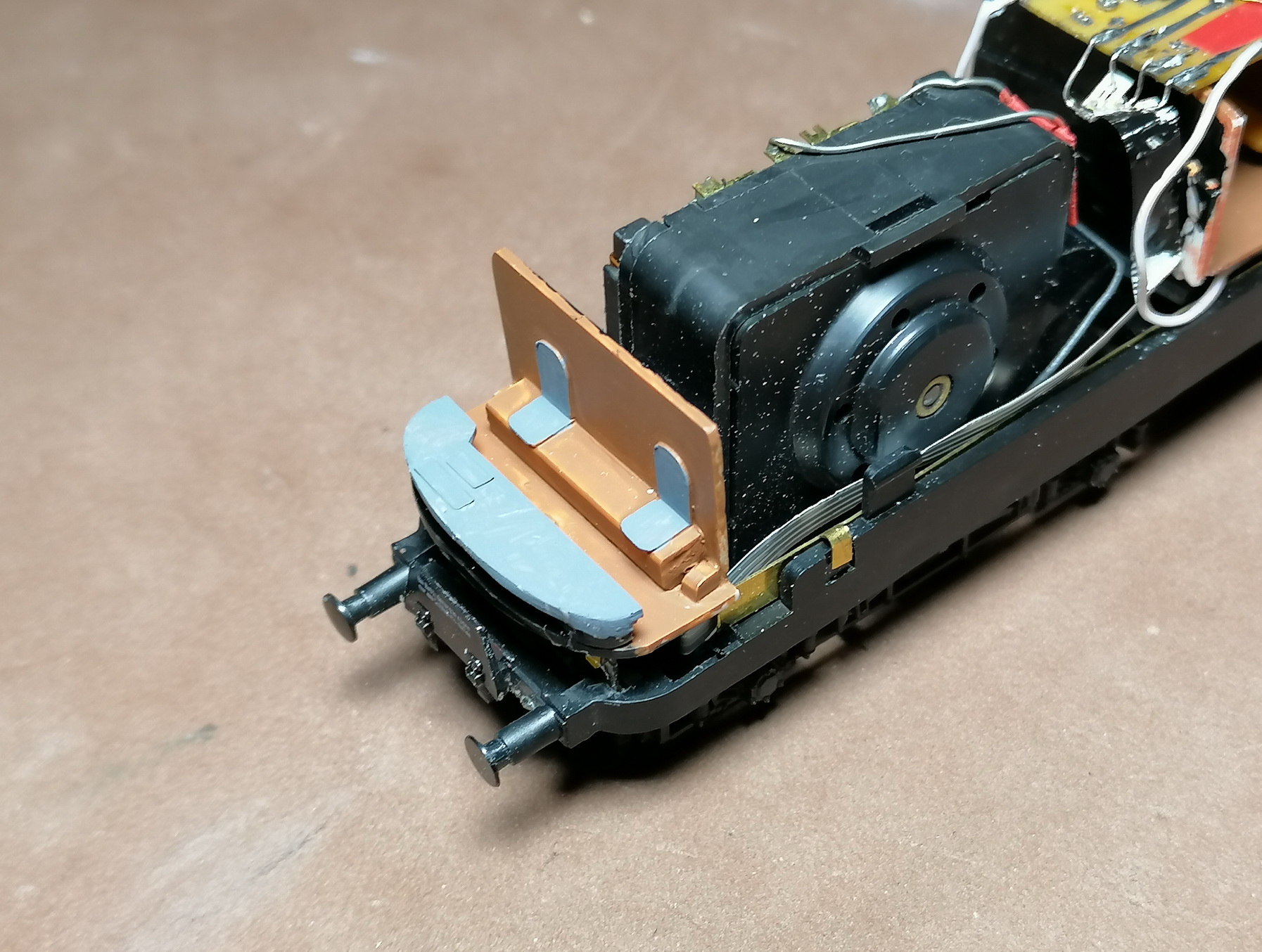

Далее потрошение ходовки. Её тоже надо удлинить на 5мм, убрать лишнее подвагонное хозяйство и добавить туда недостающее. Что там было снизу - ?. Буду делать только то, что видно на фото модели. Снизу должны идти паровые трубы от котла в передней части вагона к задней тележке, где находится паровая машина. Но как они идут - неизвестно. Поэтому с ними заморачиваться не буду.

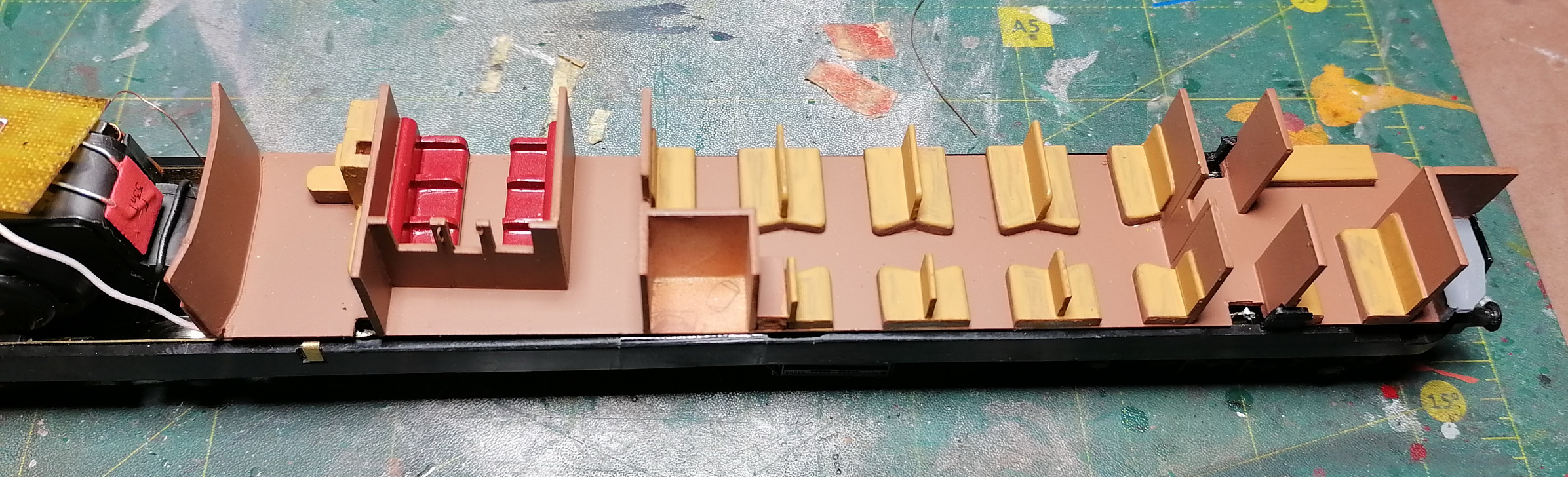

И новый салон.

[Njkz72]

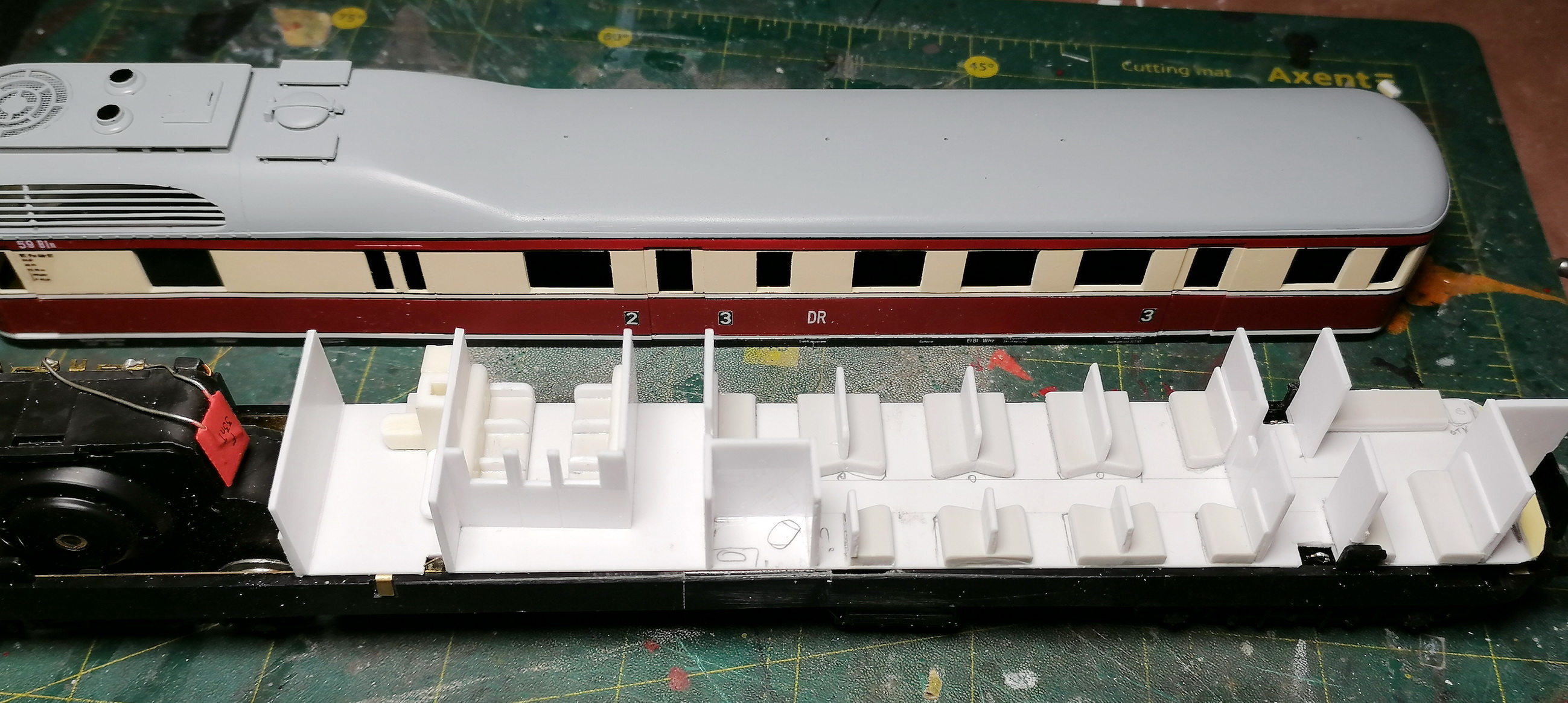

Доделал салон.

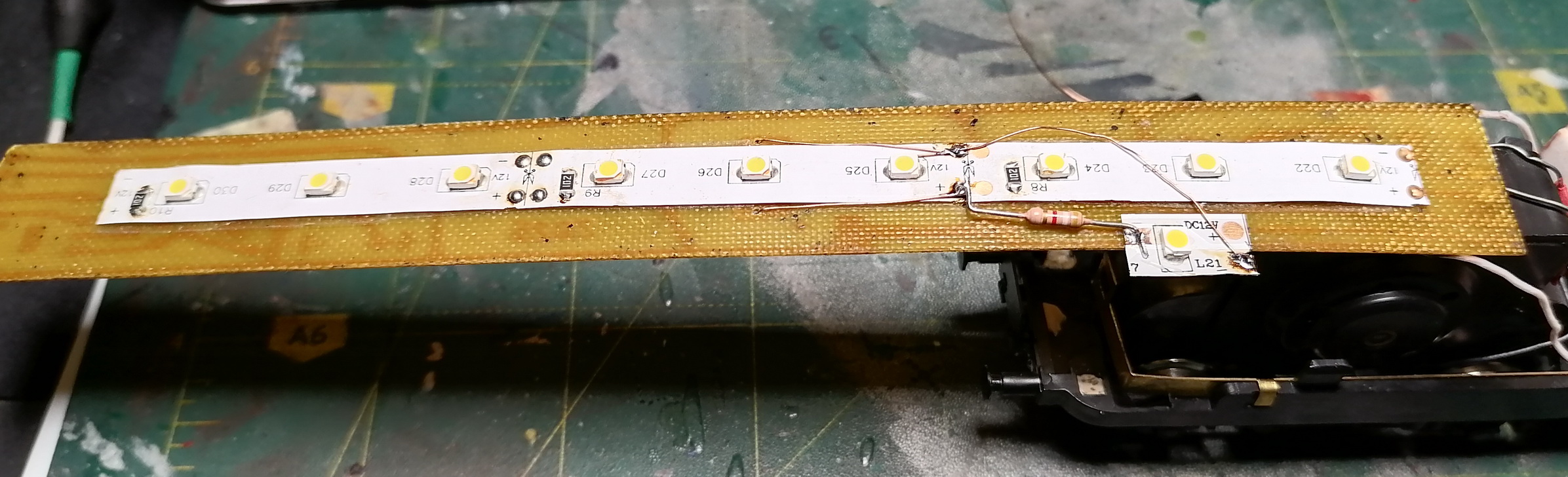

Под освещение салона и фары нарисовал плату и припаял светодиодную ленту. Резисторы на ленте 150 Ом заменил на 1 кОм для приглушения яркости.

Детали источников тока для белых и красных светодиодов ("вперед"-"назад") заказал SMD-шные. Приедут - распаяю. Пока буду мудрить с платами под сами светодиоды.

Хорошо что в своё время SMD светодиодов накупил. Сейчас мало что есть в продаже.

[Njkz72]

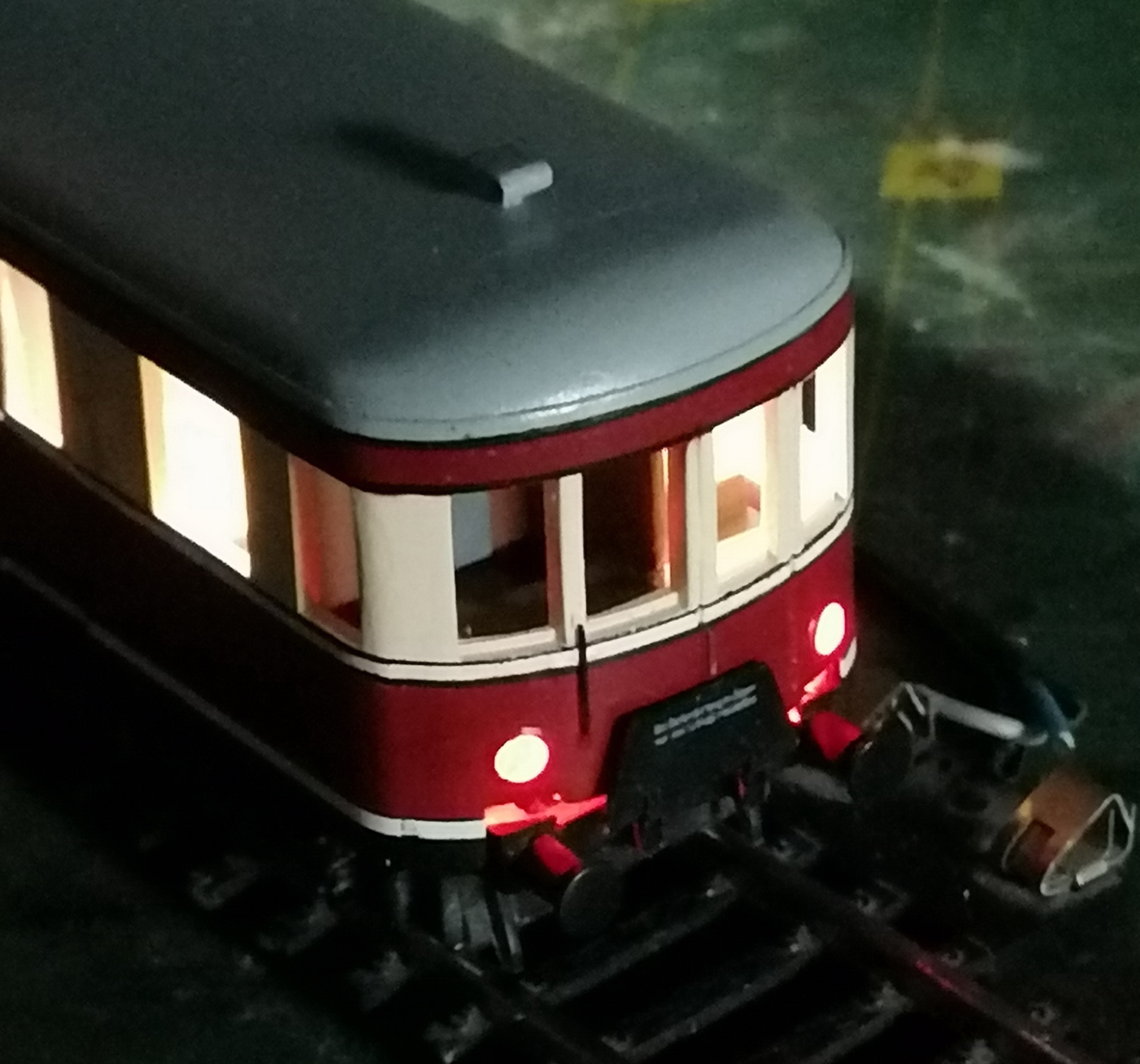

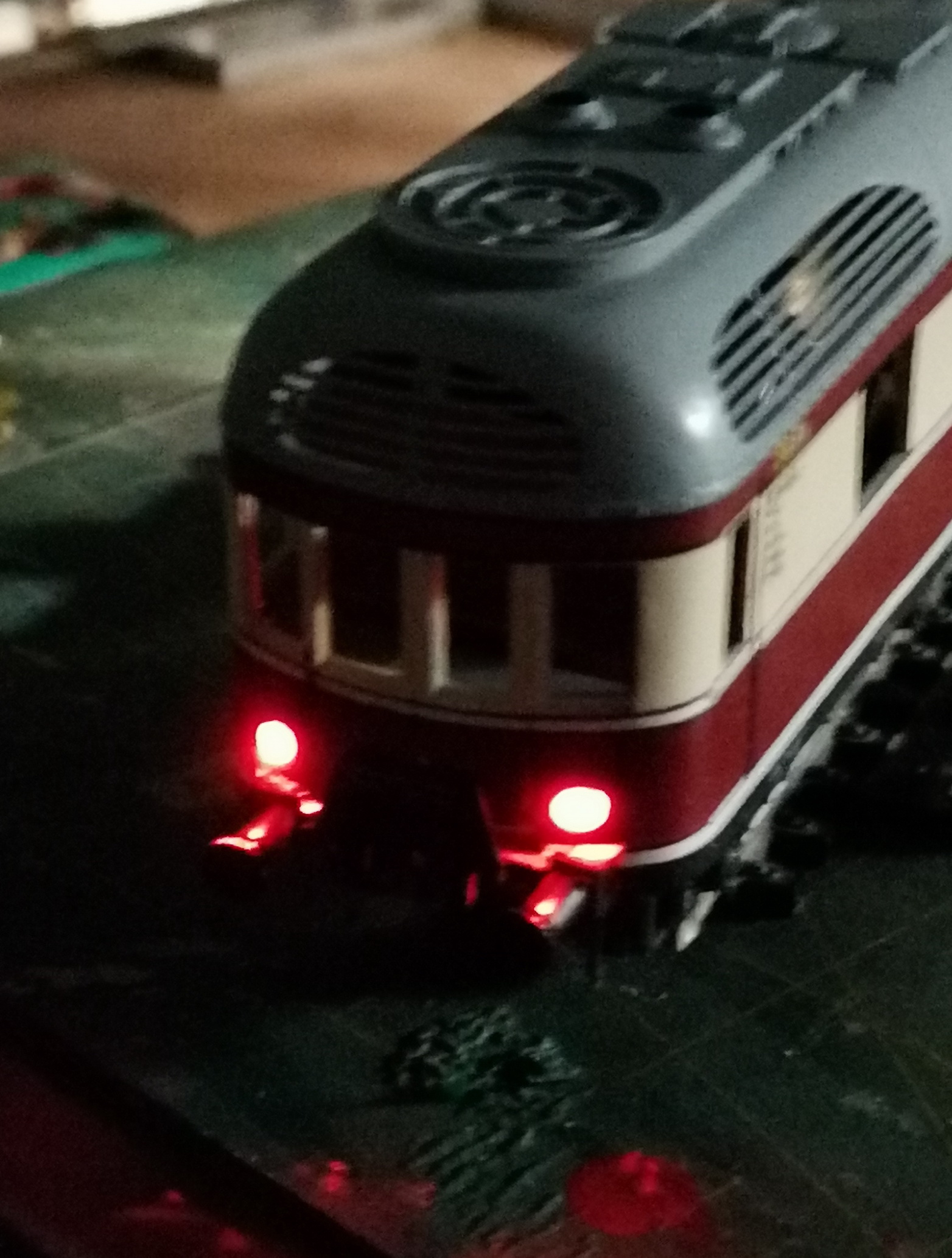

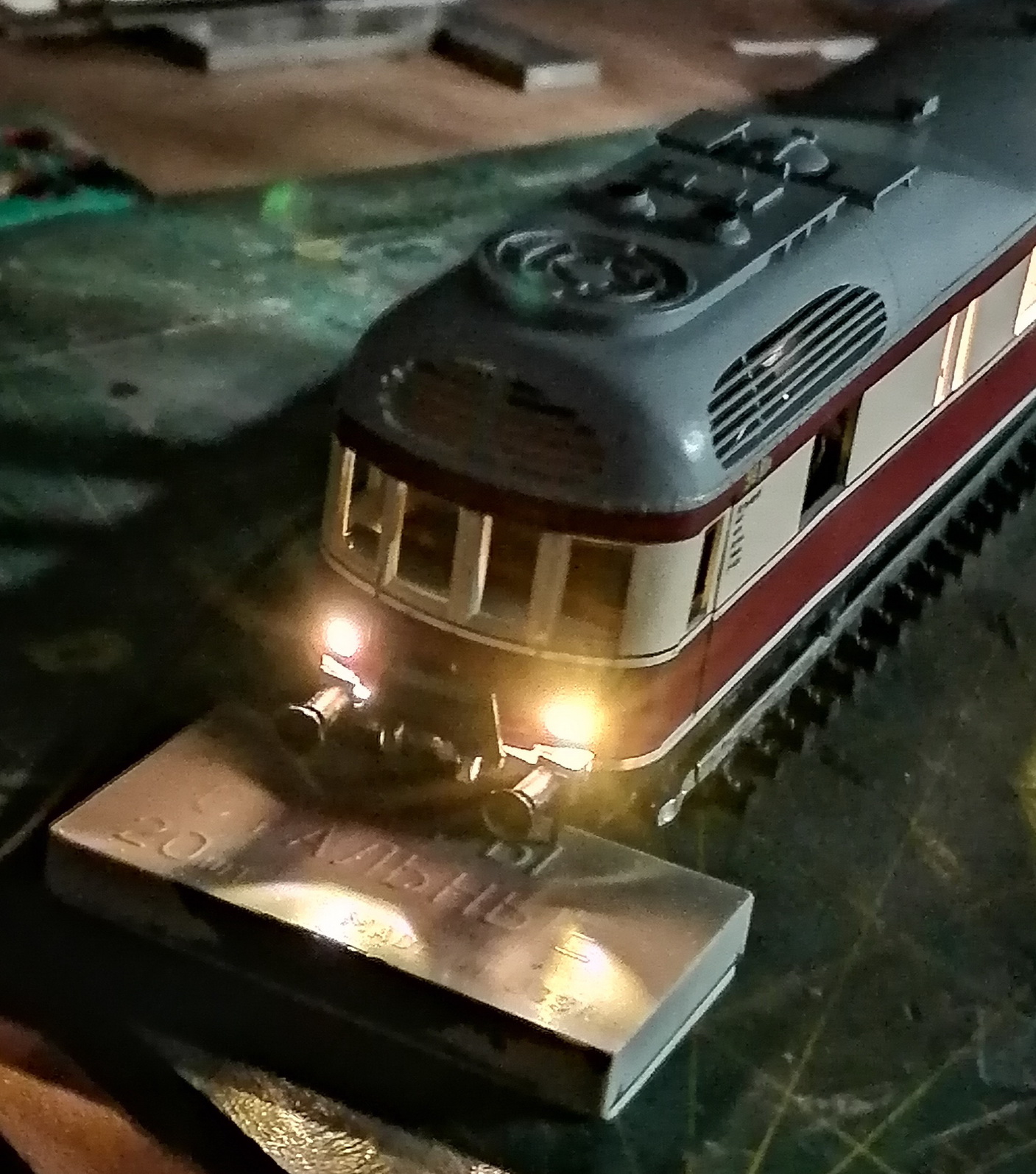

Потихоньку продолжаю. Закончил всё с освещением и фонарями.

Сделал переднюю кабину. Не знаю, что там должно быть внутри, поэтому все схематично.

Начал стеклить окна. Фронтальные использовал родные, обрезав по месту. А боковые новые.

К сожалению, на макете покатать нет возможности, прикинул на полу.

OEF Forums [video]

[Njkz72]

Потихоньку двигаюсь дальше.
Остекление закончил. Взялся за раму. Спаял подножки

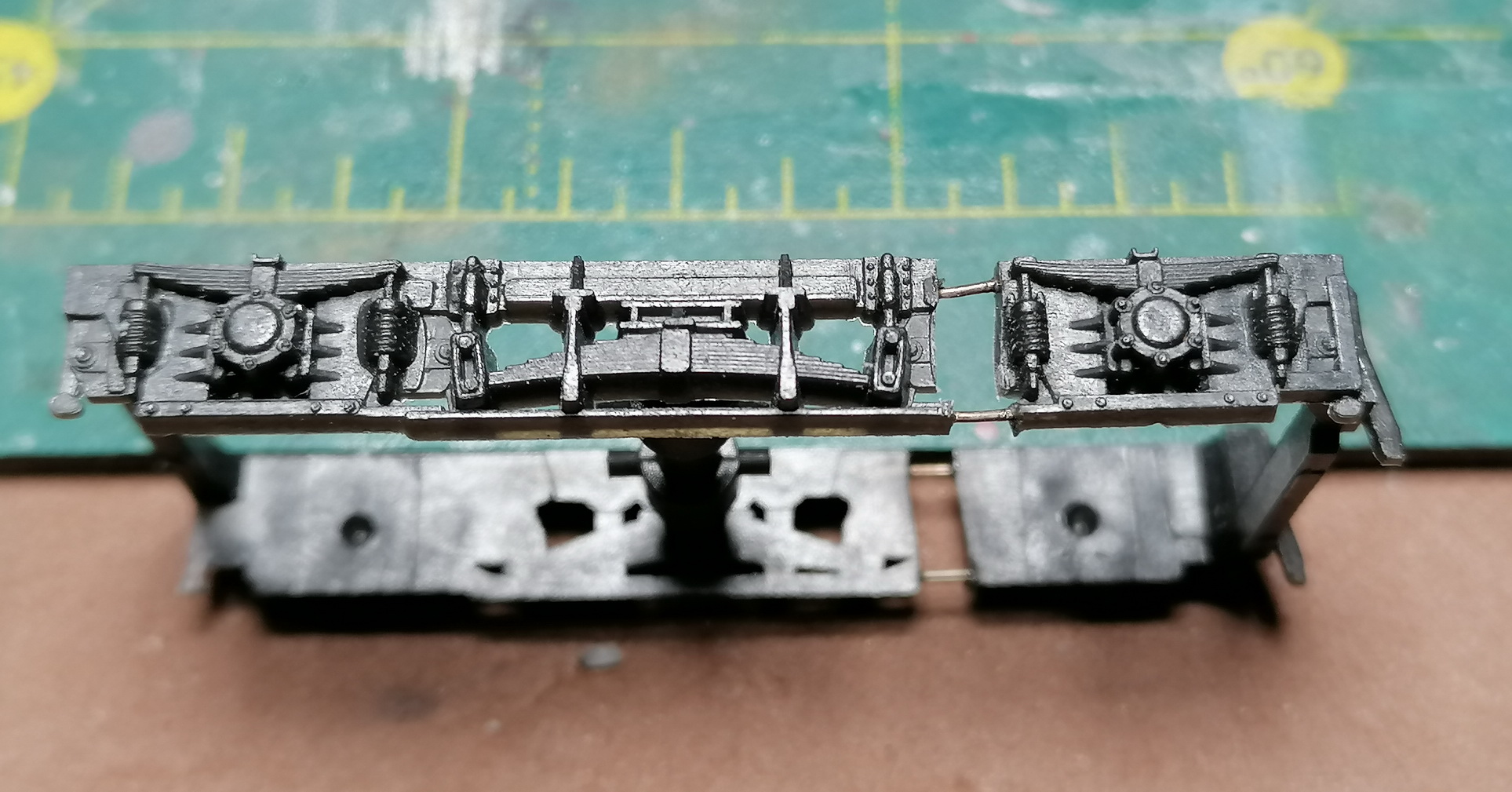

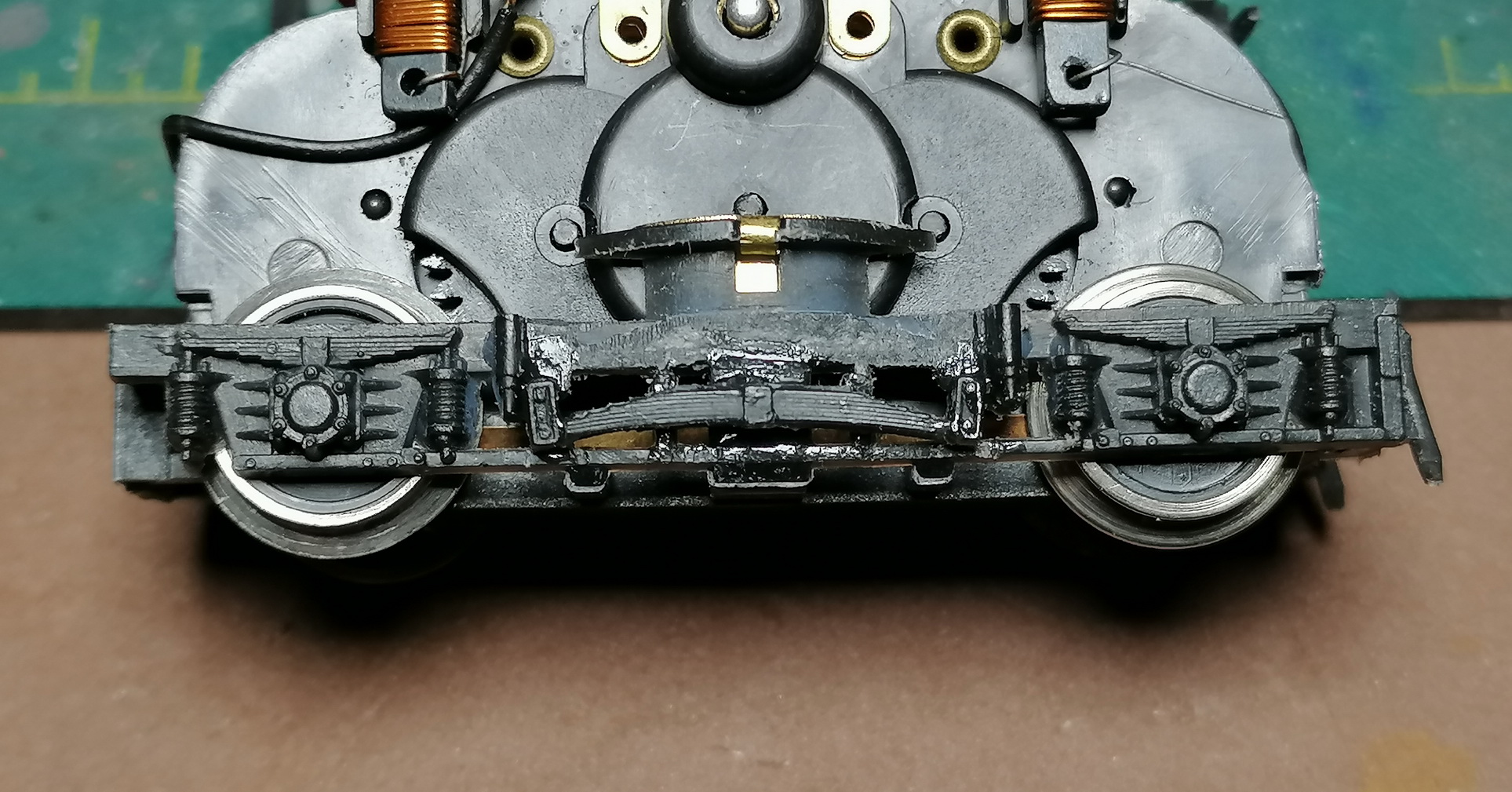

и переделываю тележки. На передней (моторной) тележке увеличивать межосевое на 5мм не стал, слишком проблемно, ограничился переносом центральной рессоры на другое место.

было

стало

А на задней увеличиваю до 40мм, как на передней. Потом зазоры залью эпоксидкой.

[Njkz72]

Тележку довел до ума. В связи с увеличившимся размером пришлось немного подрезать раму снизу. Родную заднюю сцепку обрезал - прицепного вагона не планируется.

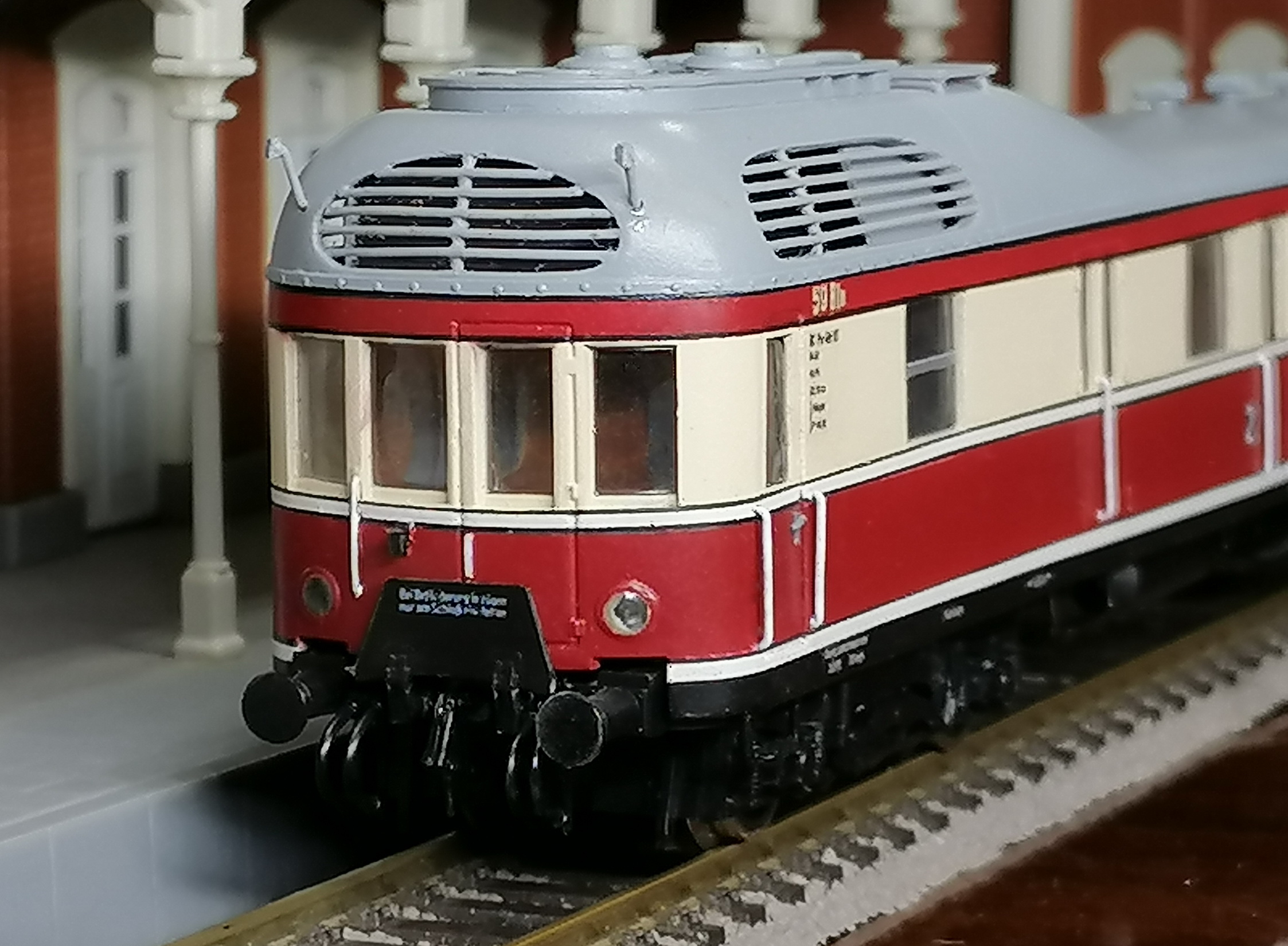

И собрал всё в кучу. Добавил нутрянку в "горб" сбоку и спереди, крепления для фонарей на крышу, забытые петли на дверях багажного отделения, поручни, ручки дверей, сцепки и шланги.

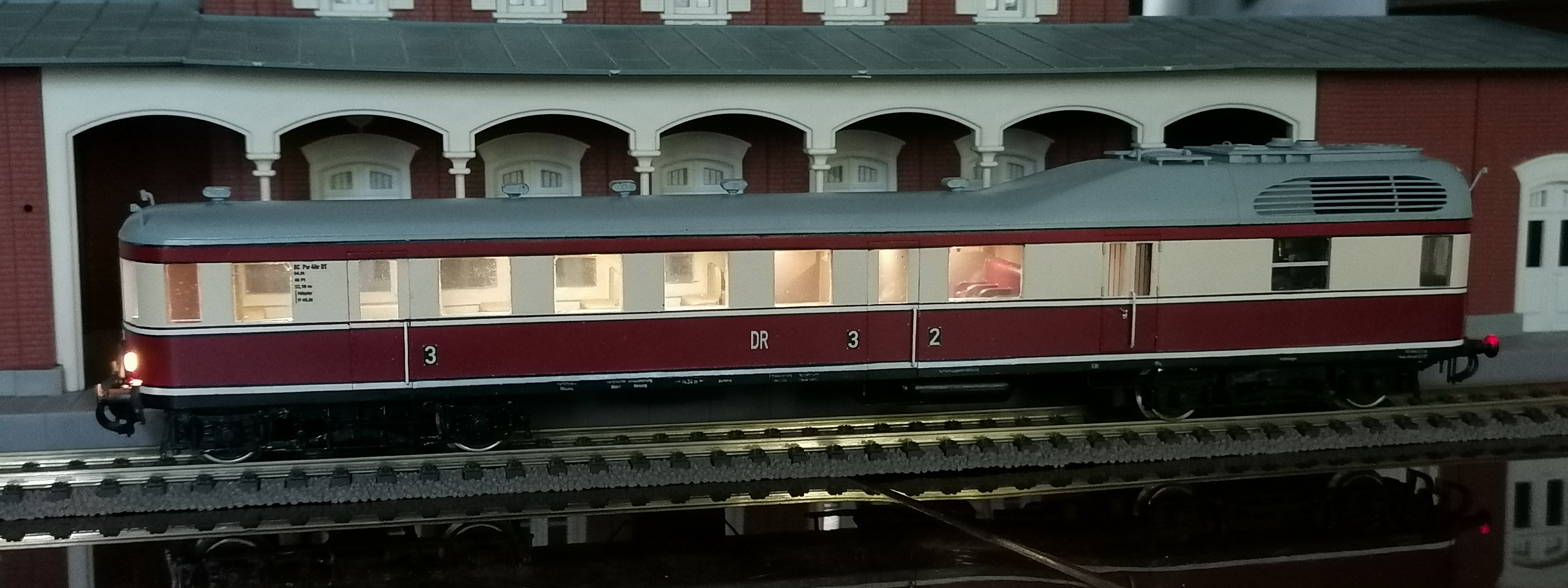

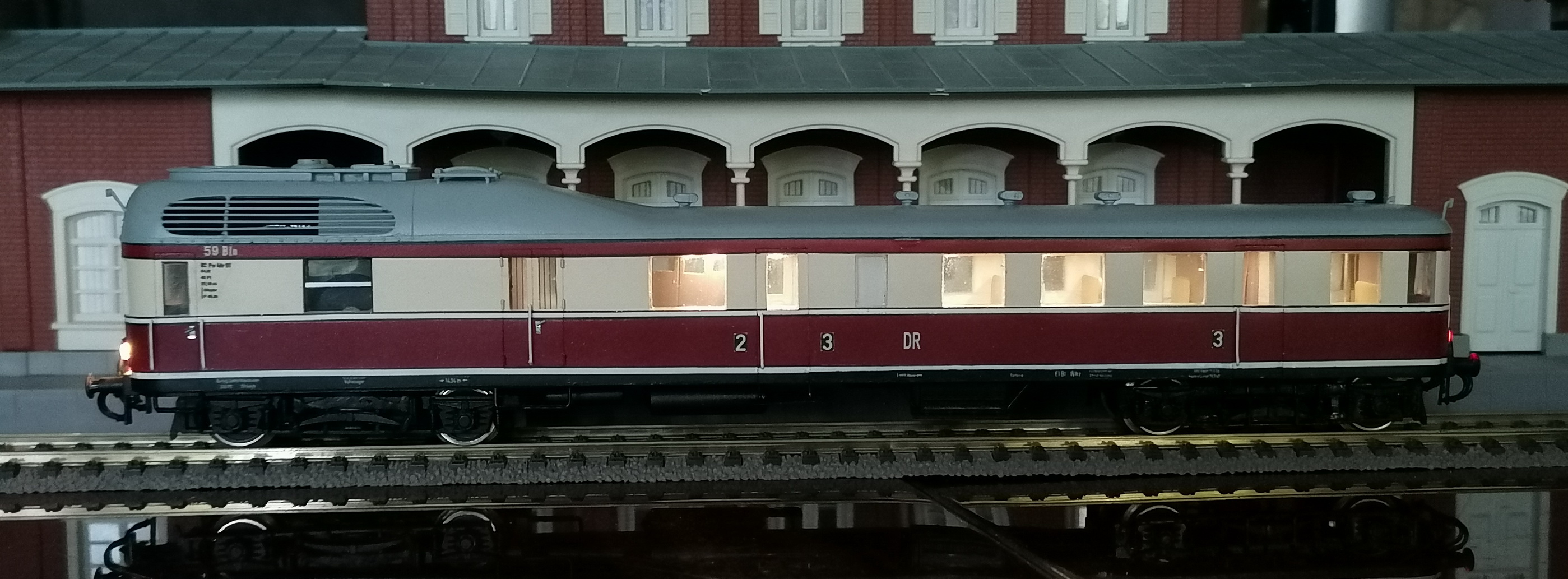

В общем, DT59 закончил. Можно ещё будет дворники спаять и установить.

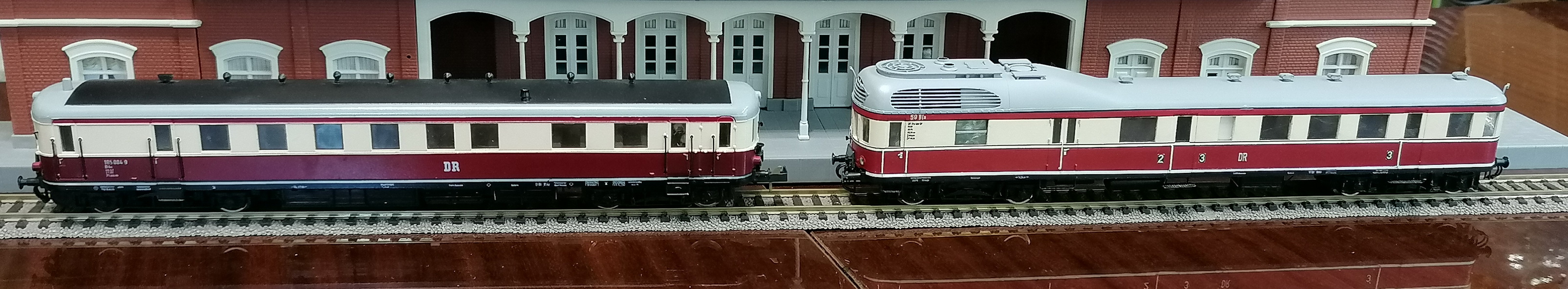

"Папа" и "сын"

[PIKO_HO]

Фєєрична робота! Неперевершена модель! Браво, Анатоліє!

[Njkz72]

Дякую.

[Stinky]

Восхитительная модель,редчайший прототип.Титанический труд и внимание к деталям.Нервно курю...

[youdmit]

Поздравляю с завершением, Маэстро!
Ручную работу всегда приветствую и адептов поддерживаю.
Выполнено более, чем достойно
