Давно грела мысль установить в пиковский 52й паровоз вентиляторы в тендер, с наименьшей болью. Без них он выглядит не серьезно. Насколько получится пока и сам не знаю. В данный момент вырезал отверстия и все установил. Изначально хотелось вентиляторы сделать на 3ды но ды получило звезды и сделал из латуни . В наличии как назло не оказалось шестерни нужного диаметра и нарисовал на 3ды. Вроде ниче, правда шумные заразы. Ломал голову над шумом. Пока ломал голову , пошел в маркет за водичкой, сильно сушило после ломки головы. Там увидел два здоровенных вентилятора на стенке, рядом курил охранник..... Я к нему докопался , заставил рассказать про чудо на стене , на что он разругался и сказал горели бы они синим пламенем, но я не отставал и ему довелось пойти их включить. О боги такого шума я никогда не слышал в 21м веке!!! Тут я представил как шумели винты на БР 52!!! И решил оставить их так, а заодно послушал в ютубе как шумит марклин. Также в процессе отказался от установки доп. мотора на привод к винтам, а также не хочу менять родной не убиенный мотор на современное фуфло. Дальше будет.........
ну типа интрижка)

Как я и говорил сделал отбор мощности от основного двига.Молодца.Как будешь сеточкой сверху закрывать?
То что шумный то нестрашно.Этож Гутзольд.

Интересно ты вентиляторы спаял, после покраски думаю будут здорово смотреться.
Механизм вращения крепится весь к крышке, а она съёмная, а мотор на раме - будет очень не просто состыковать чётко шестерни при сборке корпуса, надёжность думаю будет не высокая.
Может резиновым пасиком передачу сделать? он тихий и не критичен к смещениям.

Там банально сделал квадратный ключ на исходящем валу, а на шестерни квадратную гайку, но уже внес изменения и убрал центральный привод. Сделал на центральной шестерне еще одну и на нее уже привод через Червяк с мелкого мотора.
Таким образом пытаюсь снизить обороты, задать вращение только в одну сторону, а также задать не меняющееся количество оборотов и холостой ход при стоянке локомотива.
Схема первый раз Желтым - винты
Черным - шестерни с валами, шестерни сразу закрывают отверстие в корпусе.
Красным - шестерня на двигателе и заодно с квадратным карданом.
Синим - корпус, заодно играет роль втулки к которой прижимается шестерня.
Зеленым - латунные полоски с отверстием под вал винта

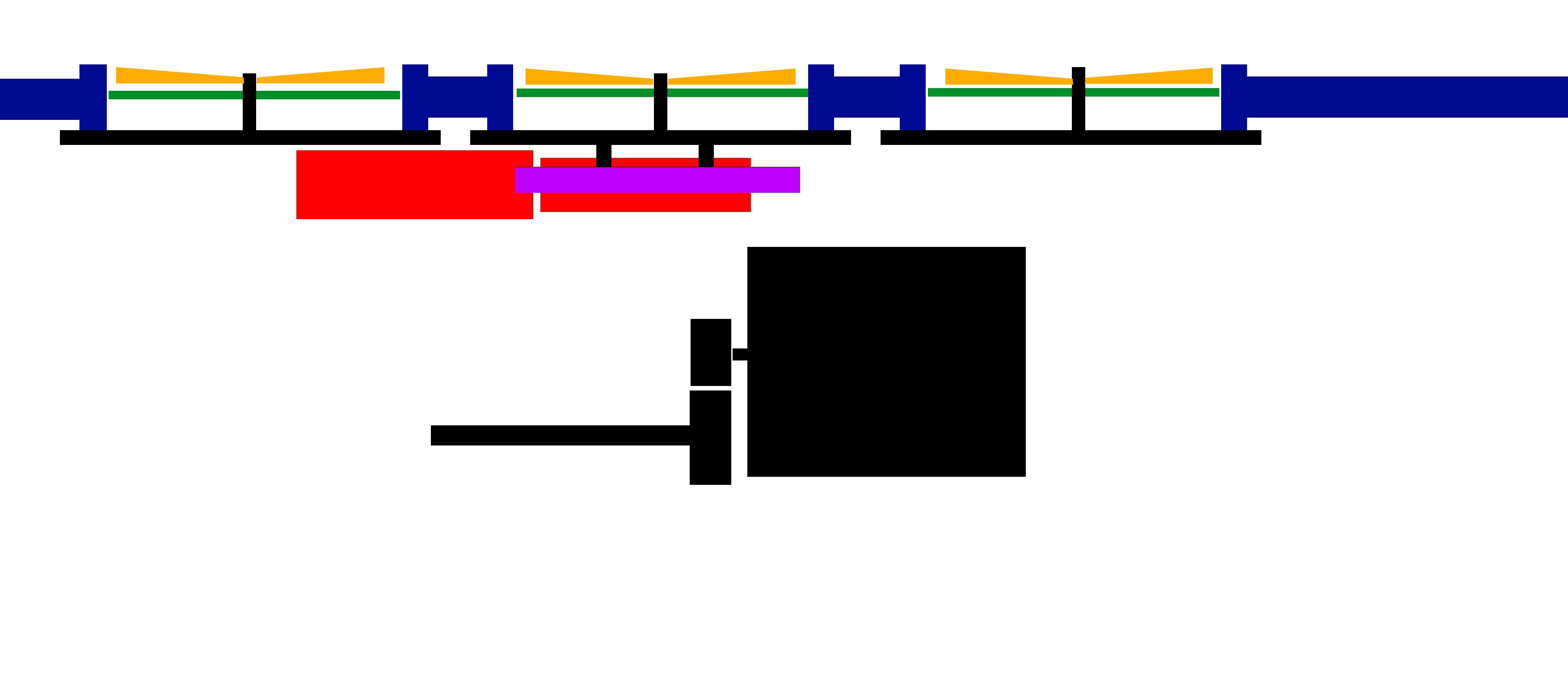

Схема вариант два. Желтым - винты
Черным - шестерни с валами, шестерни сразу закрывают отверстие в корпусе.
Красным - показан двигатель и червяк
Фиолетовым - добавленная шестерня
Синим - корпус, заодно играет роль втулки к которой прижимается шестерня.
Зеленым - латунные полоски с отверстием под вал винта

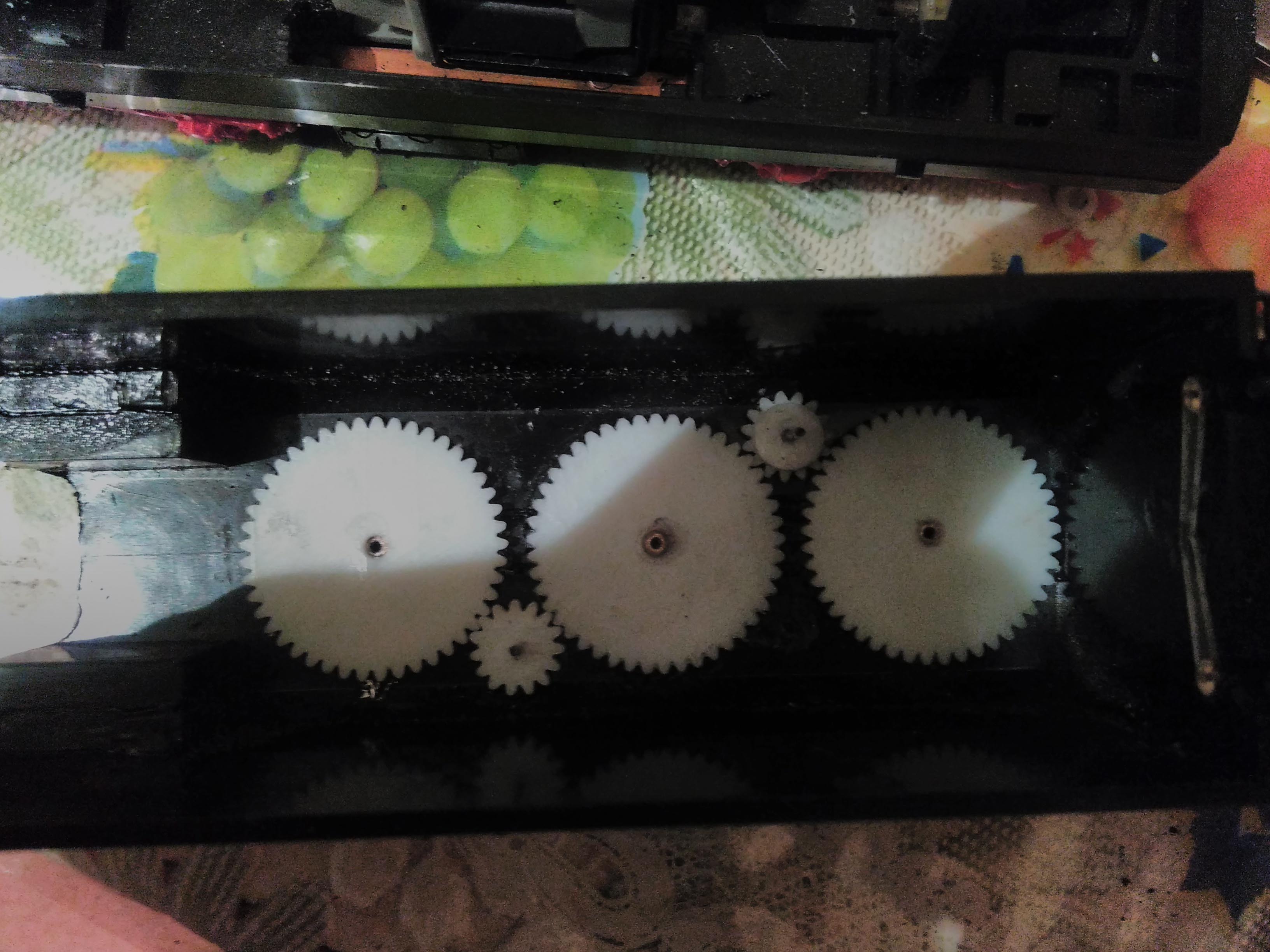

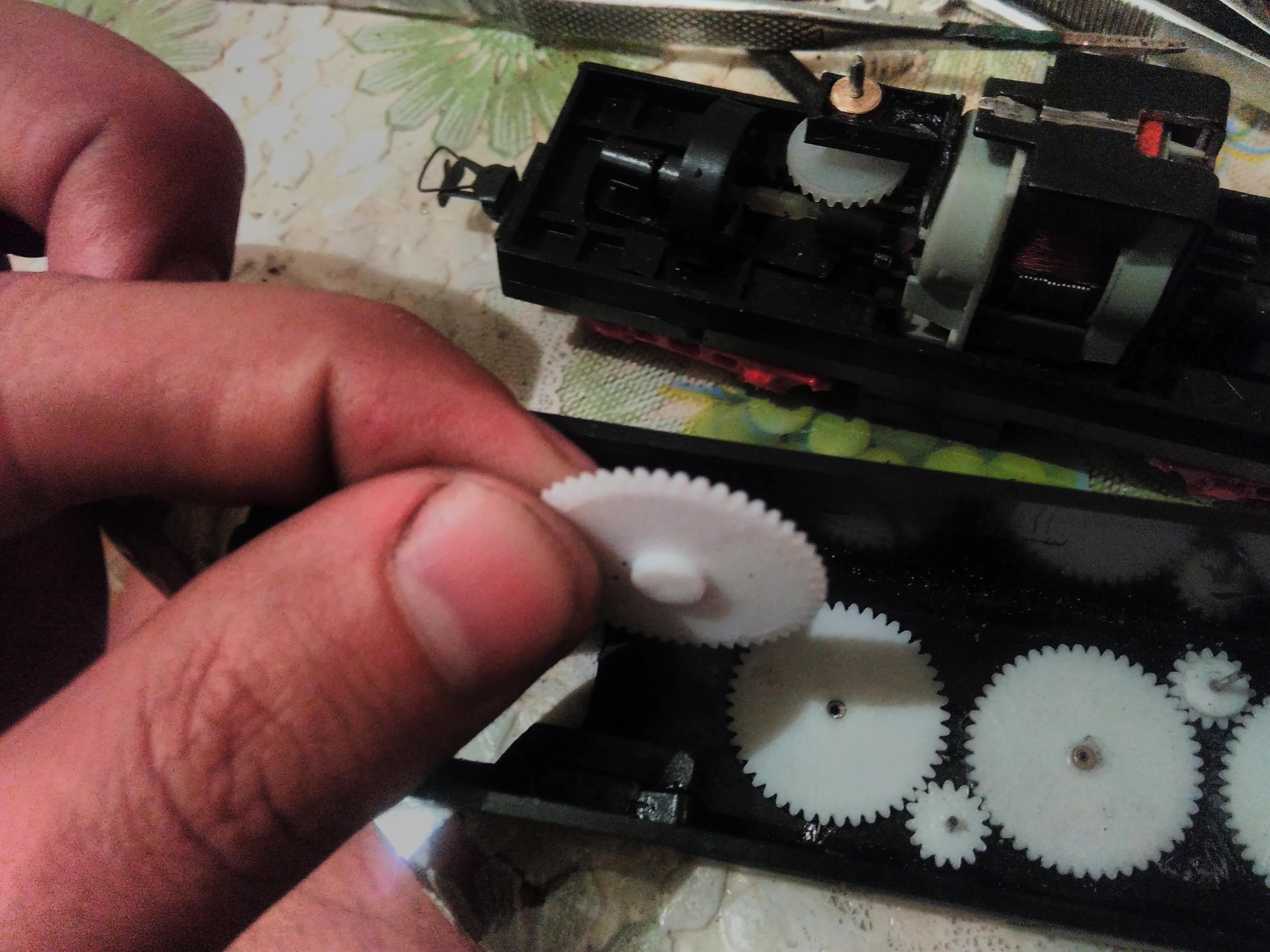

Проблема в другом, шестерни сделаны из АБС пластика и страшно шумные аж звенят, не спасает даже червяк, но при этом прочны, я не смог переломать толщиной 1 мм и диаметром +- 2.2 см (не помню точно, перемерять лень) на пополам!!!, в перспективе думаю заменить на ПЛС и черного цвета.

Даешь видео тестовых вращений!

Как закреплю все, выложу без проблем. Сегодня заменил таки мотор, тк. тот немного цеплял вентилятор. Заменил на два. Вроде все гуд. Прорезал вставку из неизвестного засоряющего все насадки на бормашину материала. Вроде бегает не значительно тише. Зато выиграл немного места.

Фото

Первая обкатка.
Понял

Хорошее видео, хорошая кофемолка
По существу : Бьют шестерни и шумит из-за этого. Балансируйте, вы же терминатор

Хорошо выглядит при вращении вентиляторов!
Отдельный мотор это правильно.

3д принтер однако!

Мне понравился результат.Вполне даже.С учетом того как визжит родная ходовка вентиляторы будут бесшумны.

Понравилась реализация тоже!
Хорошо постарался! А на счет шума - Денис прав

Молодца, интересное решение.
Вилен, я может пропустил... ты чем их сверху прикроешь, там же какие-то решетки по идее должны быть?

Пока не знаю, не могу найти нужную сеточку. В поисках.
Какую ячейку нужно кинуть? Может у кого есть марклин - трикс и тп. где сие детище реализовано, дабы не высчитывать заново?
Кажись нашел

Ой,а что это за тендер такой?Не знал что конденсы были нефтяные...Еще и синие...

вот тут очень талантливый немецкий моделист делает модели

https://www.drehscheibe-online.de/foren ... 10,6619892
https://www.drehscheibe-online.de/foren ... 10,7175366 - про 52й

https://www.drehscheibe-online.de/foren ... 99,6280034 - все темы

синий - https://www.drehscheibe-online.de/foren ... 10,6212620

еще

https://www.drehscheibe-online.de/foren ... 10,6531532

alex_nozadze писав:вот тут очень талантливый немецкий моделист делает модели

Спасибо!Весьма впечатляет!
