Поділюся з вами своїм варіантом обмоторення стендового локомотива.
Початок.

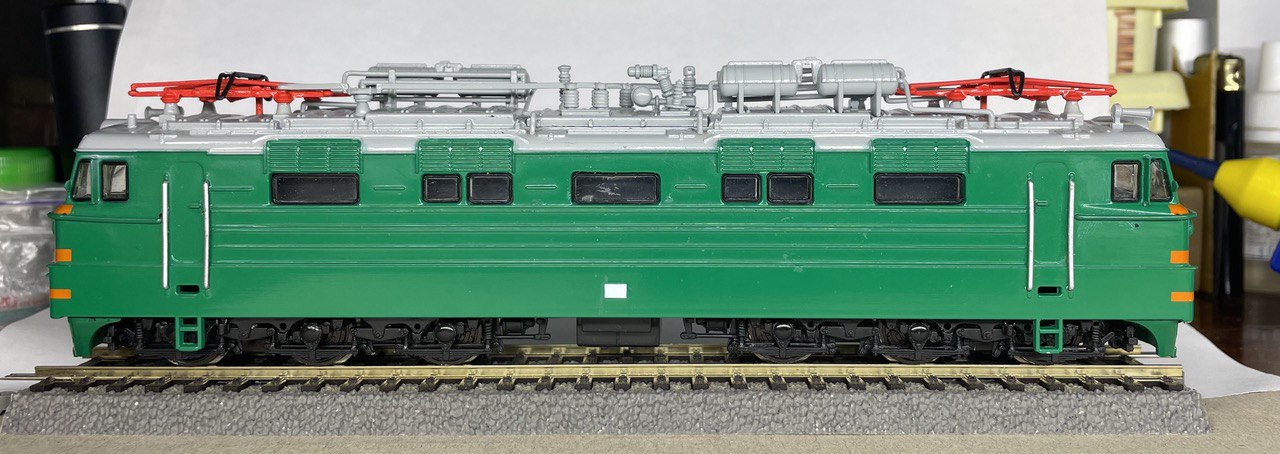

Локомотив - ВЛ60К від Mао дзедунів, візки - Е103( BR103), електродвигун - який був із старих запасів.

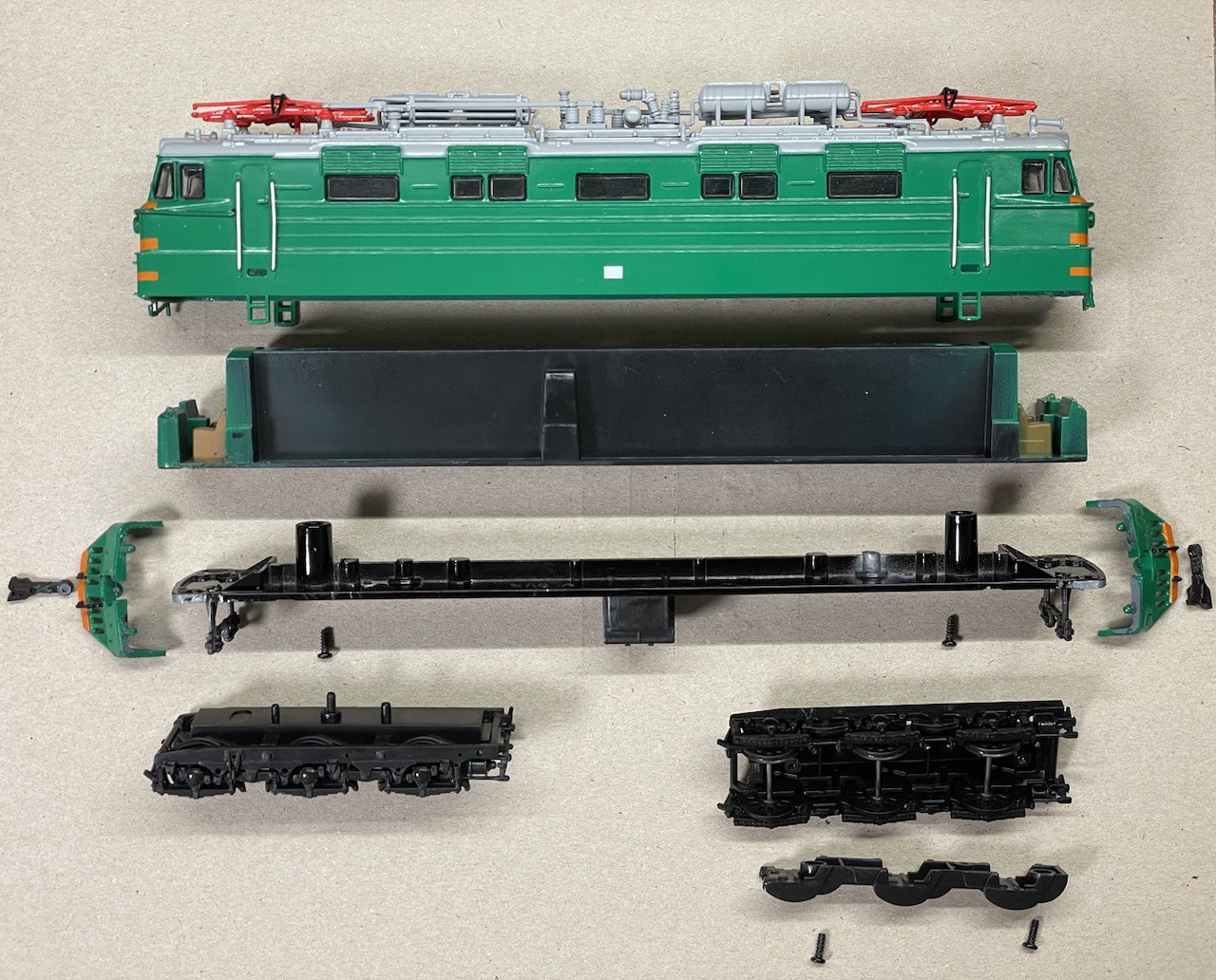

Розібрав:

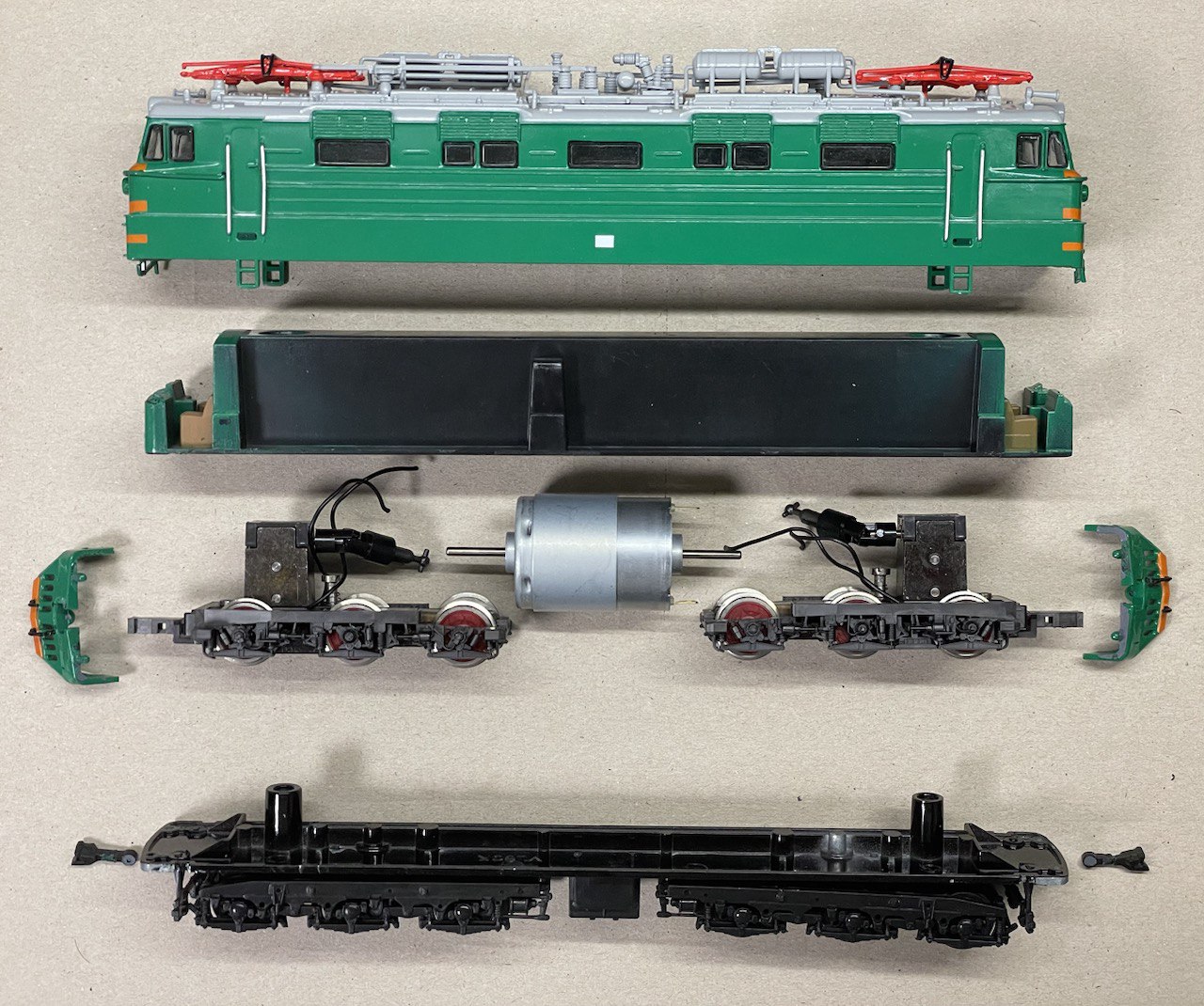

Зіставив:

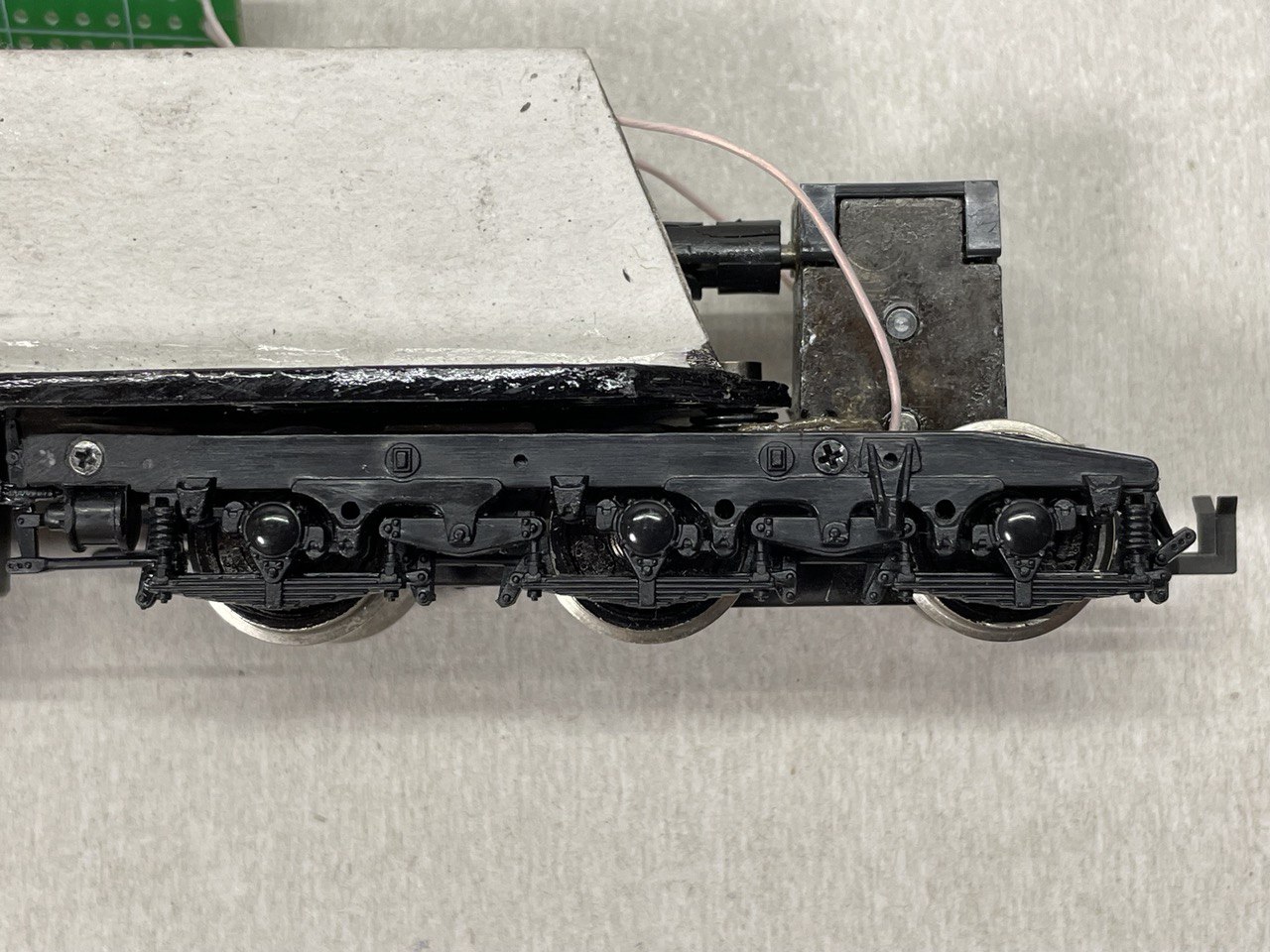

Підставив:

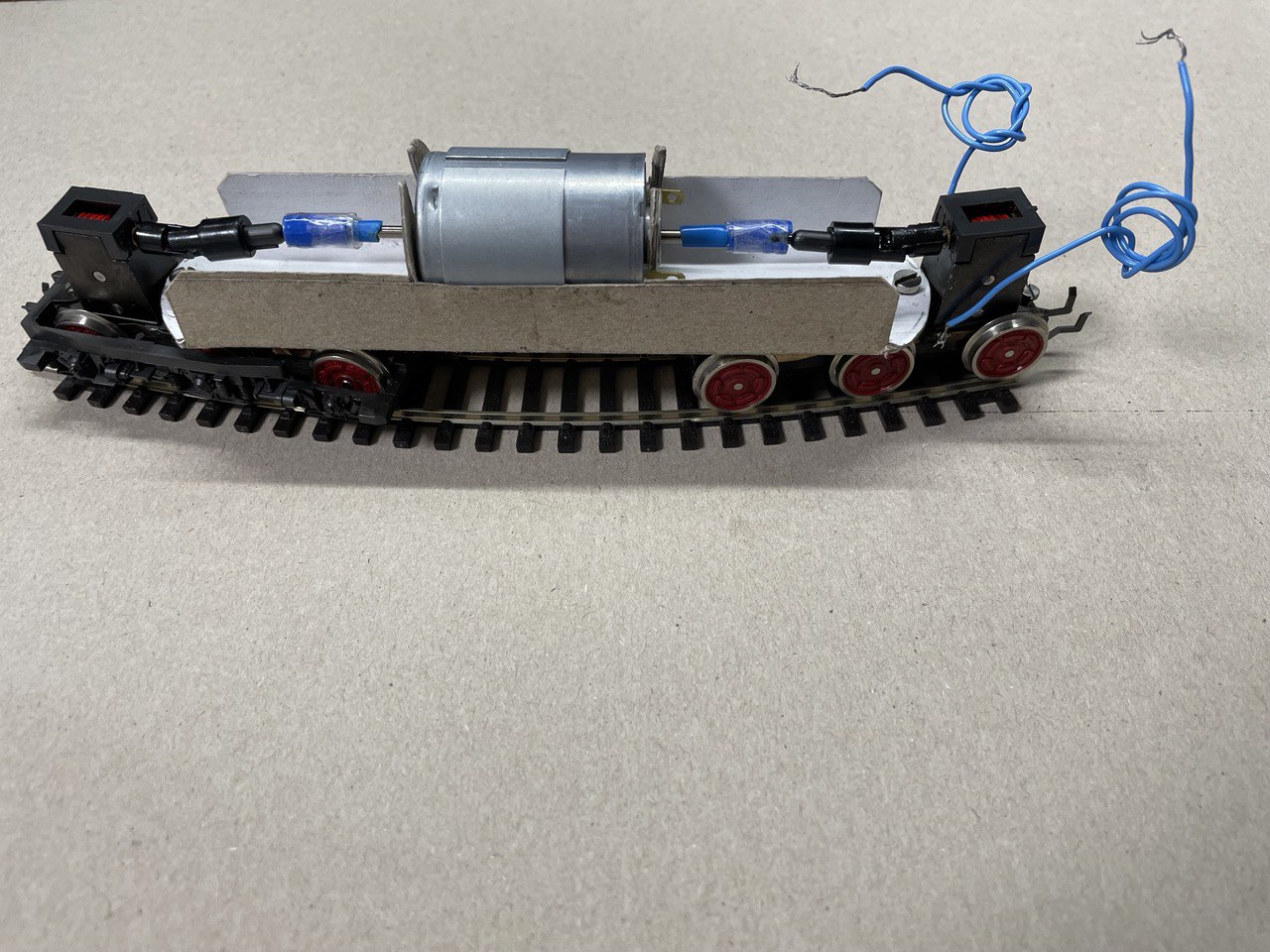

Поглянув:
Виходить якось так:
Відкриті питання (в порядку важливості для мене):
- нова рама;
- зчіпки;
- локомотивна бригада;
- зовнішнє і внутрішнє освітлення;
- боковини візків;
- чи поїде по кривій R1(?).
Далі буде...
ВЛ60К (китайська модель) з моторчиком від LMichael
- Muton
- Повідомлень: 3973
- З нами з: 11 травня 2015, 23:12
- Имя: Вітя
- Звідки: Київ
- Мой типоразмер: НО
- Has thanked: 1027 times
- Been thanked: 1163 times
Re: ВЛ60К з моторчиком від LMichael
А навіщо R1? То не занадто буде для магістрального шестивісного електровозу?

- LMichael
- Повідомлень: 10
- З нами з: 29 листопада 2023, 19:57
- Имя: LMichael
- Звідки: Київ (р-н Грушки)
- Мой типоразмер: H0
- Has thanked: 53 times
- Been thanked: 30 times
Re: ВЛ60К з моторчиком від LMichael
Маєте рацію, занадто.
Та й не виходить без кощунського підпилювання візків.
Тому питання відпадає.
PS. На даний момент половина макету з колом R1. От і розмріявся покатати по всіх закутках.
Значить, будемо розширятися на R3 і далі.
За гроші кожен може, а ви спробуйте за ідею.
- Muton
- Повідомлень: 3973
- З нами з: 11 травня 2015, 23:12
- Имя: Вітя
- Звідки: Київ
- Мой типоразмер: НО
- Has thanked: 1027 times
- Been thanked: 1163 times
Re: ВЛ60К з моторчиком від LMichael
Якщо є можливість, то краще розширятися. У самого основне коло - R2, і цього вже здається замало

- LMichael
- Повідомлень: 10
- З нами з: 29 листопада 2023, 19:57
- Имя: LMichael
- Звідки: Київ (р-н Грушки)
- Мой типоразмер: H0
- Has thanked: 53 times
- Been thanked: 30 times
Re: ВЛ60К з моторчиком від LMichael
Вказані вище питання пропрацьовано. Щось частково, щось майже повністю.
- нова рама - концептуально вирішено і зроблено прототип;
- зчіпки - визначено і випробувано;
- локомотивна бригада - майже знайшов, чекаю на відповідь;
- зовнішнє і внутрішнє освітлення - поки не бачу труднощів, треба просто взяти і зробити;
- боковини візків - рідні підійшли майже ідеально;
- чи поїде по кривій R1(?) - ні, він і по R2 не захоче. Буду прикупляти R3.

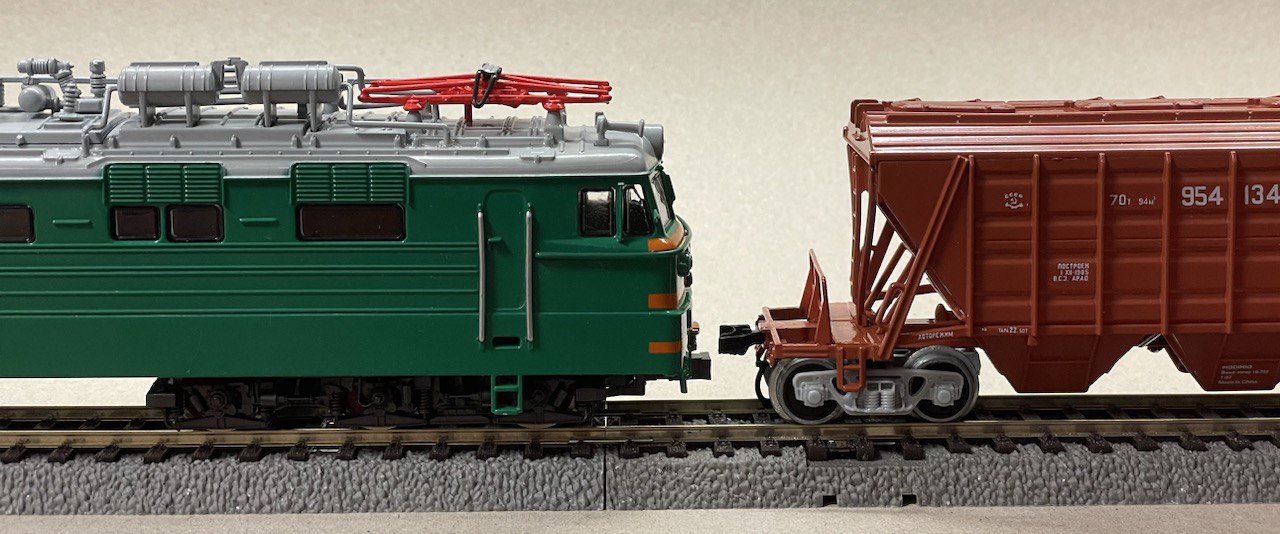

Зчіпка і боковина візка: Із підручних матеріалів зібрав трансмісію і трішки проїхалися.
https://www.youtube.com/watch?feature=s ... RmIudZngA0
Подробиці згодом.
Залишилося зробити ще тисячу і одну дрібницю.
Далі буде...
- нова рама - концептуально вирішено і зроблено прототип;
- зчіпки - визначено і випробувано;
- локомотивна бригада - майже знайшов, чекаю на відповідь;
- зовнішнє і внутрішнє освітлення - поки не бачу труднощів, треба просто взяти і зробити;
- боковини візків - рідні підійшли майже ідеально;
- чи поїде по кривій R1(?) - ні, він і по R2 не захоче. Буду прикупляти R3.
Зчіпка і боковина візка: Із підручних матеріалів зібрав трансмісію і трішки проїхалися.
https://www.youtube.com/watch?feature=s ... RmIudZngA0
Подробиці згодом.
Залишилося зробити ще тисячу і одну дрібницю.

Далі буде...
За гроші кожен може, а ви спробуйте за ідею.
- LMichael
- Повідомлень: 10
- З нами з: 29 листопада 2023, 19:57
- Имя: LMichael
- Звідки: Київ (р-н Грушки)
- Мой типоразмер: H0
- Has thanked: 53 times
- Been thanked: 30 times
Re: ВЛ60К з моторчиком від LMichael
При розробці нової рами, а особливо салонів кабін, побачив, що місця на майбутнє, зовсім не залишається.

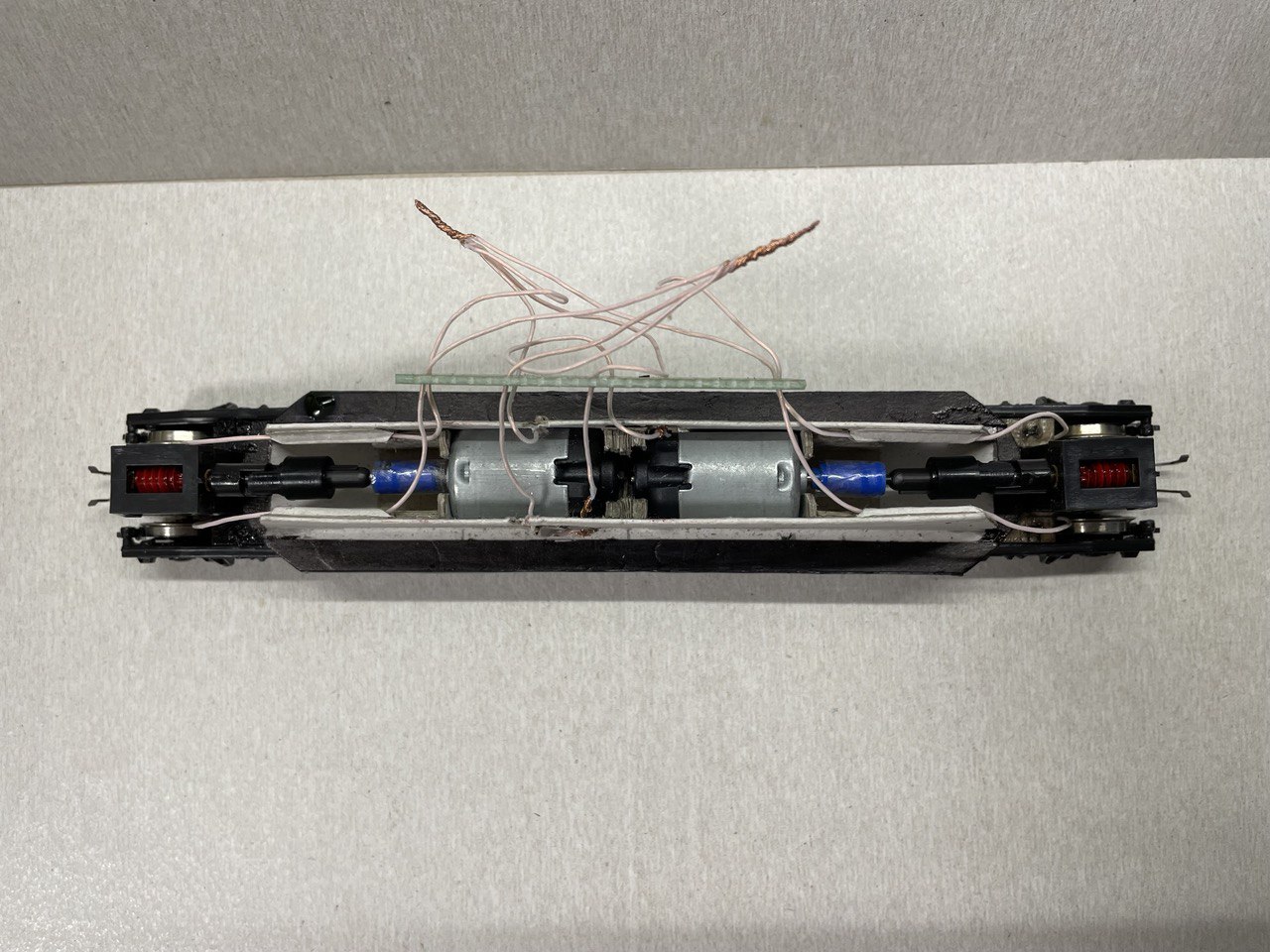

Довелося відмовитися від конструкції з обраним раніше мотором, і спробувати використати два менших: Два двигуна - спірне рішення, можливо пізніше випробую один з довгим валом.
Нова рама ідеально списалася у рідну вставку з салонами кабін і є місце для майбутньої елекроніки. Зроблені серединки для кріплення боковин і зібрані візки: Щоб вписатися в криву R3 трішки скосив задні частинки боковин: Провів випробування проходження стрілок:
https://www.youtube.com/shorts/YXvfvOWggjU
https://www.youtube.com/shorts/kYrcgq796iM
https://www.youtube.com/shorts/R0EhnuqlFjo
Для ліхтарів обрано двокольорові світлодіоди - "білий+червоний". https://www.youtube.com/shorts/0w24ll46IZg
https://www.youtube.com/shorts/Ga2RrRbOKW8
https://www.youtube.com/shorts/eH2FK4WhwA8
https://www.youtube.com/shorts/6u5V4q_fm3I
Із основного, залишилося зробити частини карданів на вали двигунів (на фото - синенького кольору). Зараз зроблено із підручного сміття - ізоляція дроту та ізолятор клеми.
І шум на відео через їх вібрацію, так як зовсім відсутнє центрування.
Довелося відмовитися від конструкції з обраним раніше мотором, і спробувати використати два менших: Два двигуна - спірне рішення, можливо пізніше випробую один з довгим валом.
Нова рама ідеально списалася у рідну вставку з салонами кабін і є місце для майбутньої елекроніки. Зроблені серединки для кріплення боковин і зібрані візки: Щоб вписатися в криву R3 трішки скосив задні частинки боковин: Провів випробування проходження стрілок:
https://www.youtube.com/shorts/YXvfvOWggjU
https://www.youtube.com/shorts/kYrcgq796iM
https://www.youtube.com/shorts/R0EhnuqlFjo
Для ліхтарів обрано двокольорові світлодіоди - "білий+червоний". https://www.youtube.com/shorts/0w24ll46IZg
https://www.youtube.com/shorts/Ga2RrRbOKW8
https://www.youtube.com/shorts/eH2FK4WhwA8
https://www.youtube.com/shorts/6u5V4q_fm3I
Із основного, залишилося зробити частини карданів на вали двигунів (на фото - синенького кольору). Зараз зроблено із підручного сміття - ізоляція дроту та ізолятор клеми.
І шум на відео через їх вібрацію, так як зовсім відсутнє центрування.
За гроші кожен може, а ви спробуйте за ідею.
- LMichael
- Повідомлень: 10
- З нами з: 29 листопада 2023, 19:57
- Имя: LMichael
- Звідки: Київ (р-н Грушки)
- Мой типоразмер: H0
- Has thanked: 53 times
- Been thanked: 30 times
Re: ВЛ60К (китайська модель) з моторчиком від LMichael

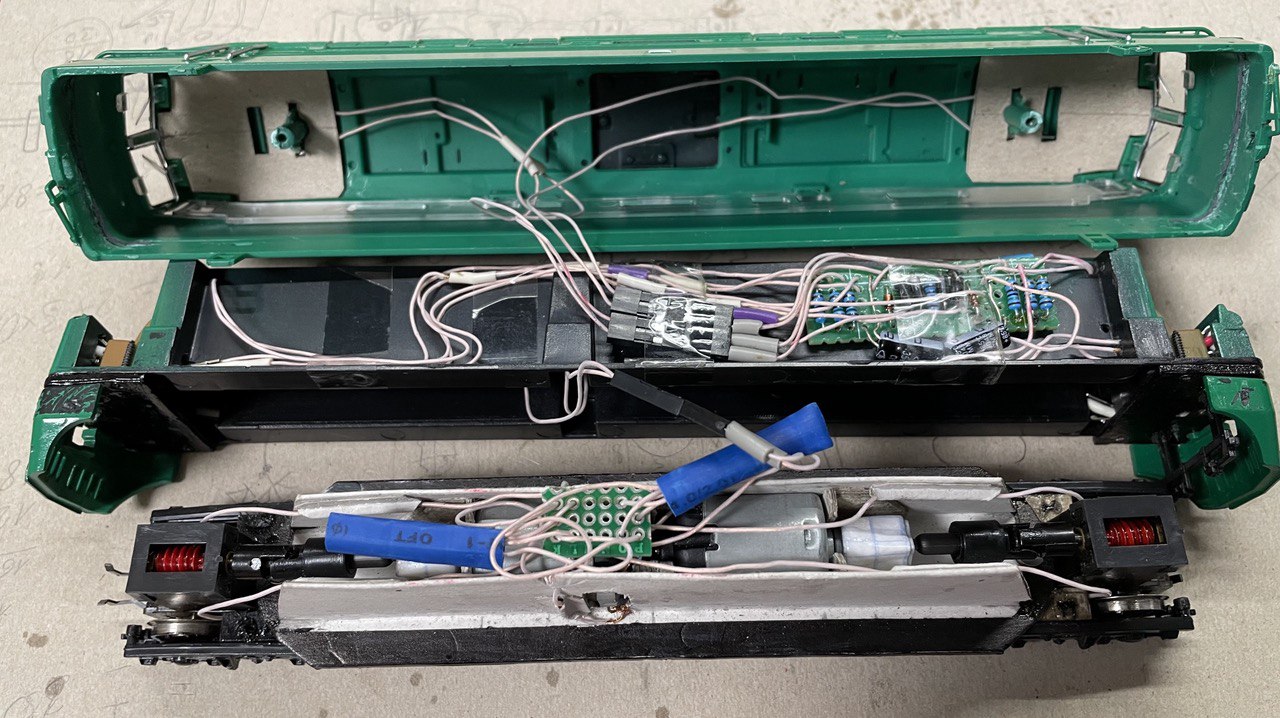

Допідзібрав до комплектності і функціональності.
Але поки трішки маю робочий бардак.
Переробив частини кардану, менше вібрації і шуму.
Для перемикання світла по напрямку руху використав схему розірваного діодного мосту із спільним плюсом.
Але поки трішки маю робочий бардак.
Переробив частини кардану, менше вібрації і шуму.
Для перемикання світла по напрямку руху використав схему розірваного діодного мосту із спільним плюсом.
