Всем известна проблема света на моделях Roco. Основная проблема это очень длинные световоды. Они ещё очень любят ломаться, а клеенный вообще не светит.
На очередной модели решил задокументировать как я это делаю.

Для реализации этой доработки я использовал smd светодиоды 3528 и односторонний текстолит 0,5мм толщиной.
Резисторы для теплых белых светодиодов 1,8кОм, для красных светодиодов 8,2кОм
Дальше процесс пошагово на фото

Хорошо модернизировал.Хоть выкинул это архаичное спагетти.

Паял феном?

Stinky писав:Хорошо модернизировал.Хоть выкинул это архаичное спагетти.

Это только начало. Модель пришла ко мне для комплексного апгрейда: свет основной, свет в кабинах машиниста, цифра, звук...

Timon писав:Паял феном?

Нет, паял паяльной станцией припоем Sn60Pb40 при температуре 290*С
Это не тот случай когда нужен фен. Пришлось "сопли" вешать. Ведь я паял smd светодиоды вверх тормашками, естественно контактные площадки smd светодиодов не касались платы и висели в воздухе.

Следующий этап:
Подготовка платы для "запитки" всех планируемых функций Убрал одну внутреннюю перегородку в крыше корпуса

Ігор, може треба було для буферних білих резистори більшого номіналу поставити, щоб була різниця яскравості між прожектором і буферними?

В принципе можно, но это нужно больше для аналоговой версии. Этот лок делается под цифру. Управление буферными и прожектором разнесено на разные выходы декодера. Необходимая яркость и световые эффекты типа плавного накала и затухания регулируется программным путем для каждого конкретного выхода.

Кстати, в фары буферных фонарей внёс небольшую доработку в виде внутреннего прокраса белой краской. Фото чуть позже.

burbon писав:В принципе можно, но это нужно больше для аналоговой версии. Этот лок делается под цифру. Управление буферными и прожектором разнесено на разные выходы декодера. Необходимая яркость и световые эффекты типа плавного накала и затухания регулируется программным путем для каждого конкретного выхода.

А, ну з такого боку тоді так, нема необхідності.

Продолжу...

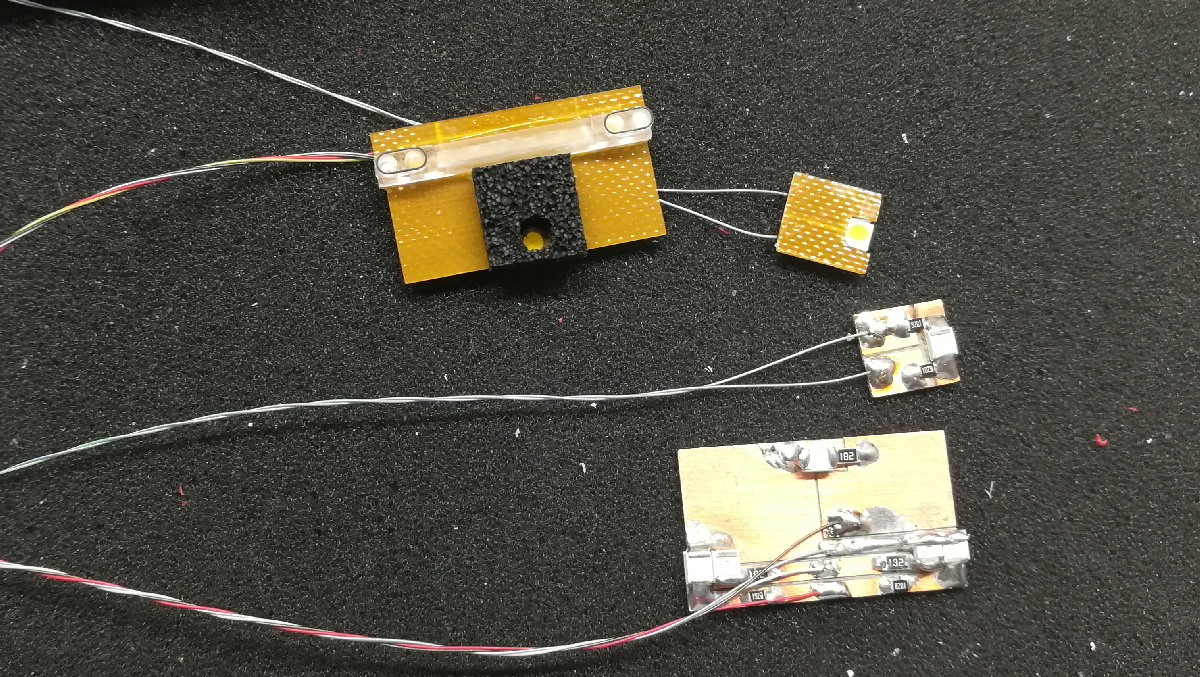

Изготовил плату которая будет зафиксирована под крышей лока.
Не было желания заморачиваться с травлением поэтому пошел по менее затратному по времени пути.

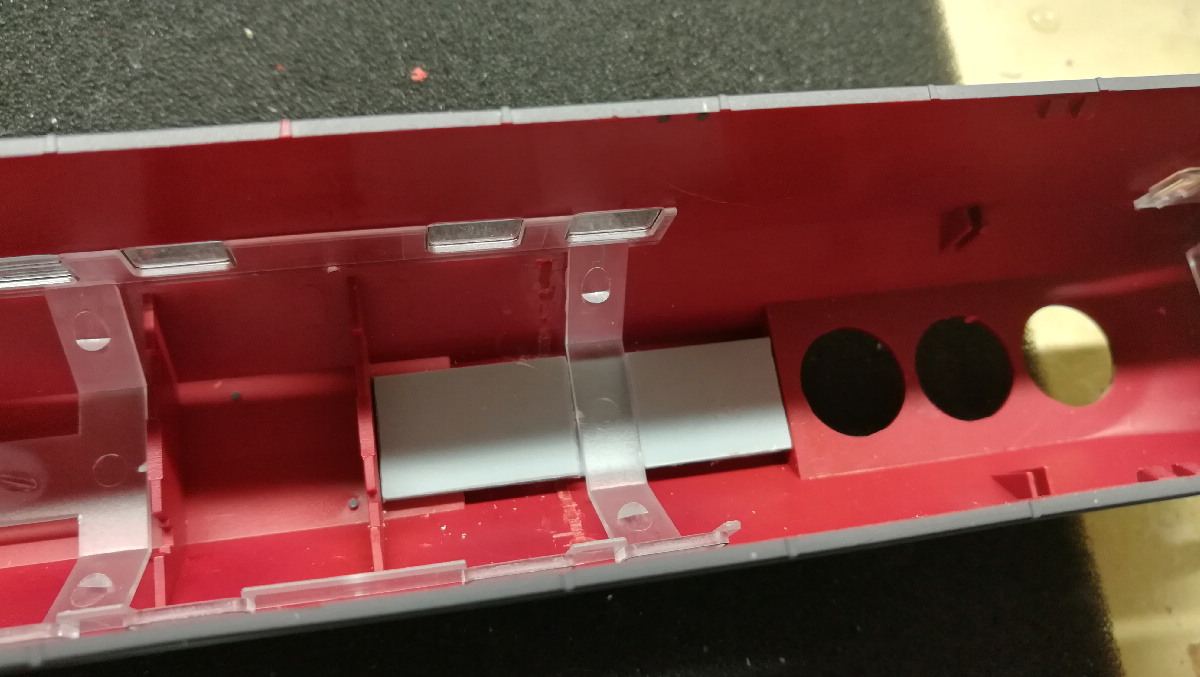

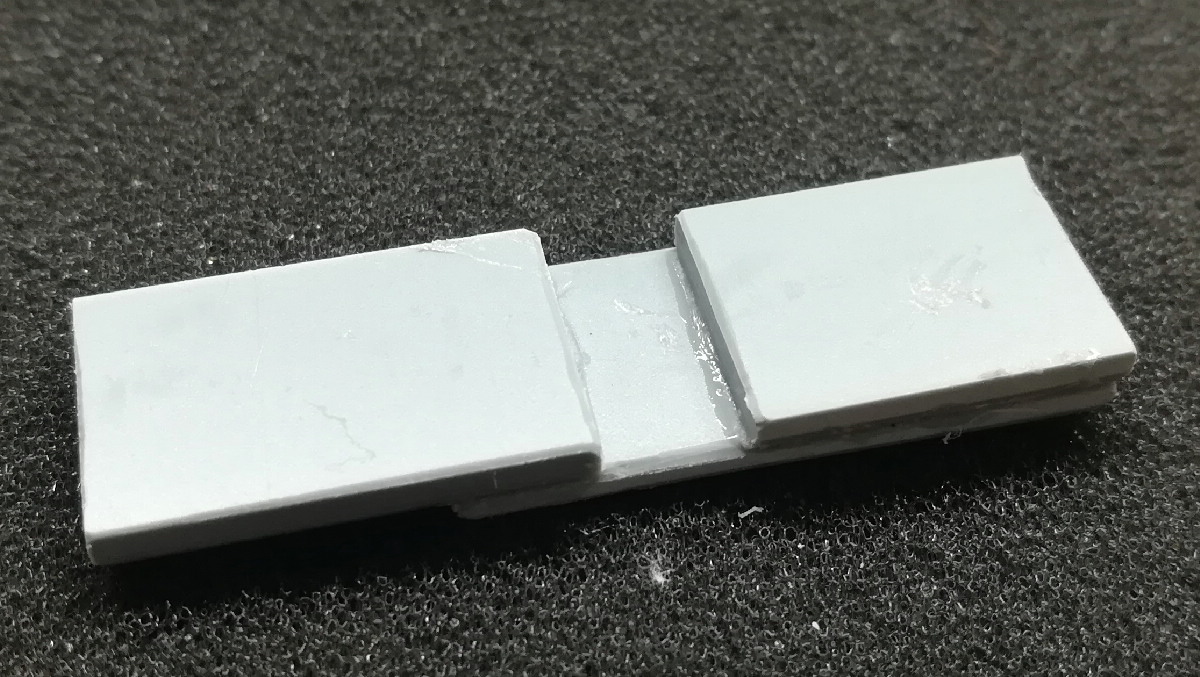

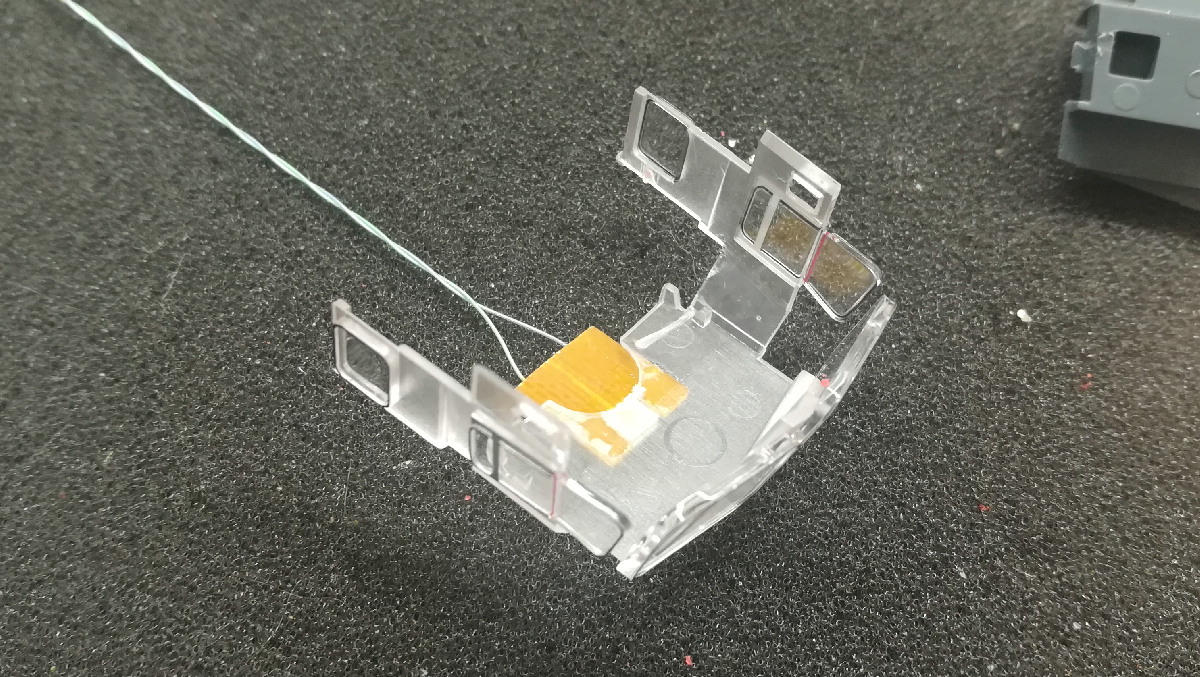

Сразу делаю крепление для верхней платы из 2-х миллиметрового полистирола Предварительный вариант плат освещения Свет в кабину машиниста

burbon писав:Кстати, в фары буферных фонарей внёс небольшую доработку в виде внутреннего прокраса белой краской. Фото чуть позже.

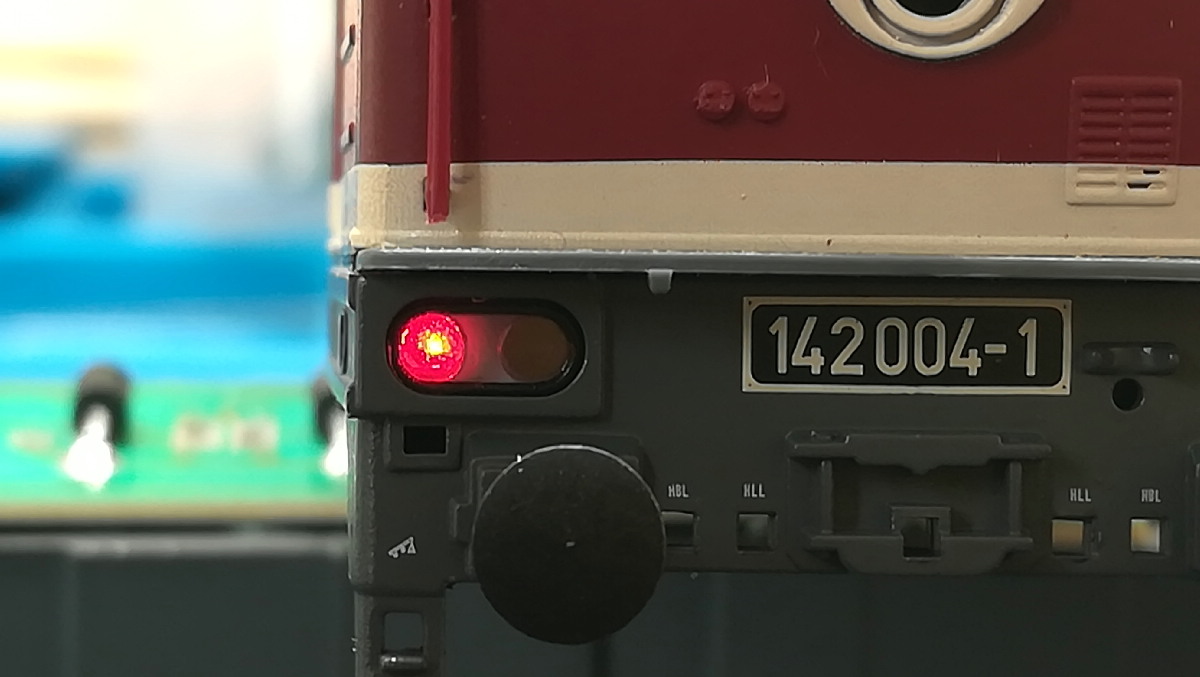

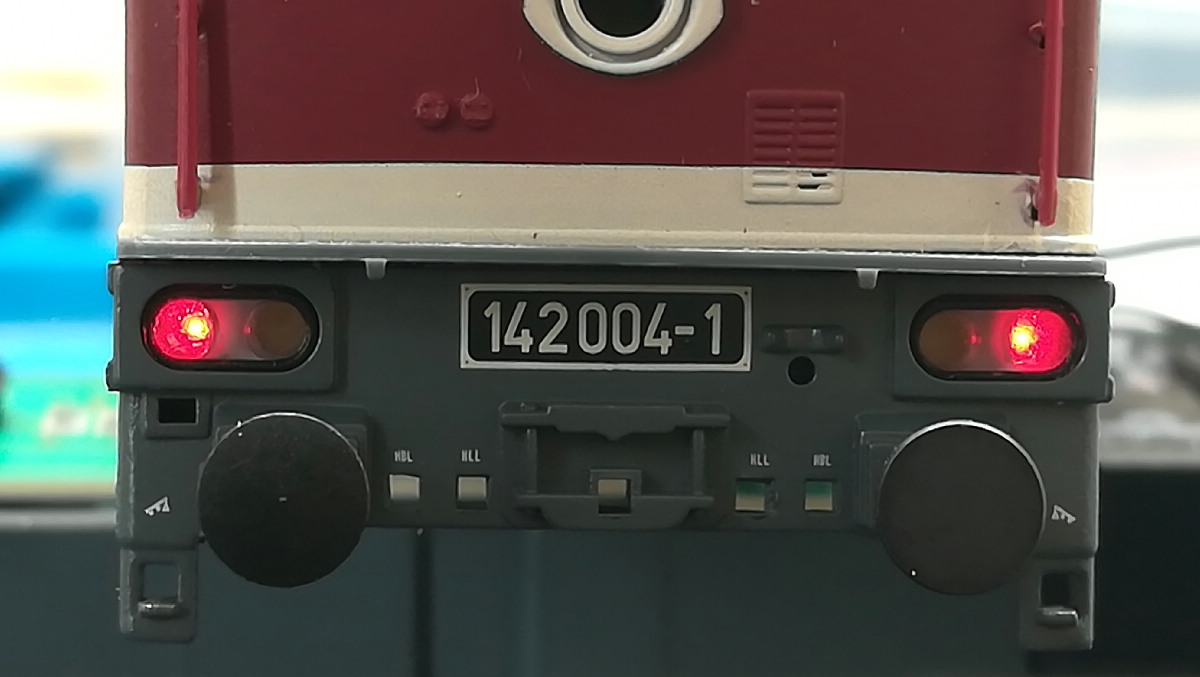

Прокрасил белой красочкой, стало больше походить на оригинал. И тут я понял, что красненького не хватает Снова разобрал и добавил красный светофильтр. ... и задул все черной краской В итоге получилось так:

Знатно заморочился!

Timon писав:Знатно заморочился!

Есть немножко

Итак, подготовка к окончательной сборке

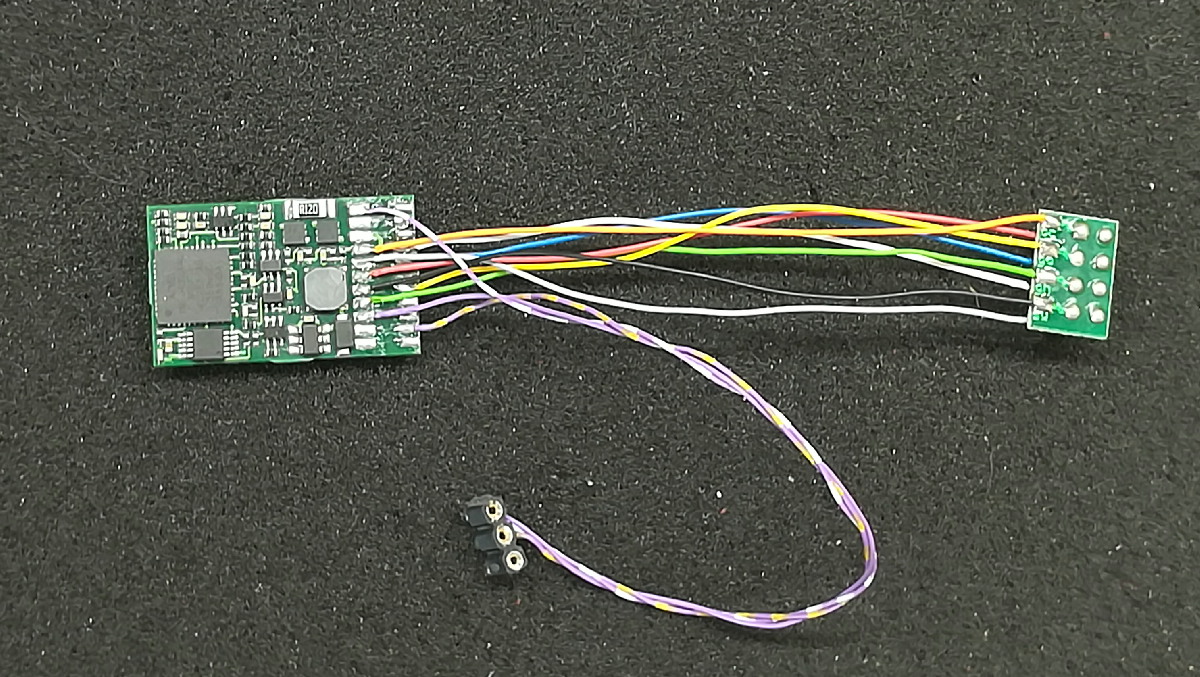

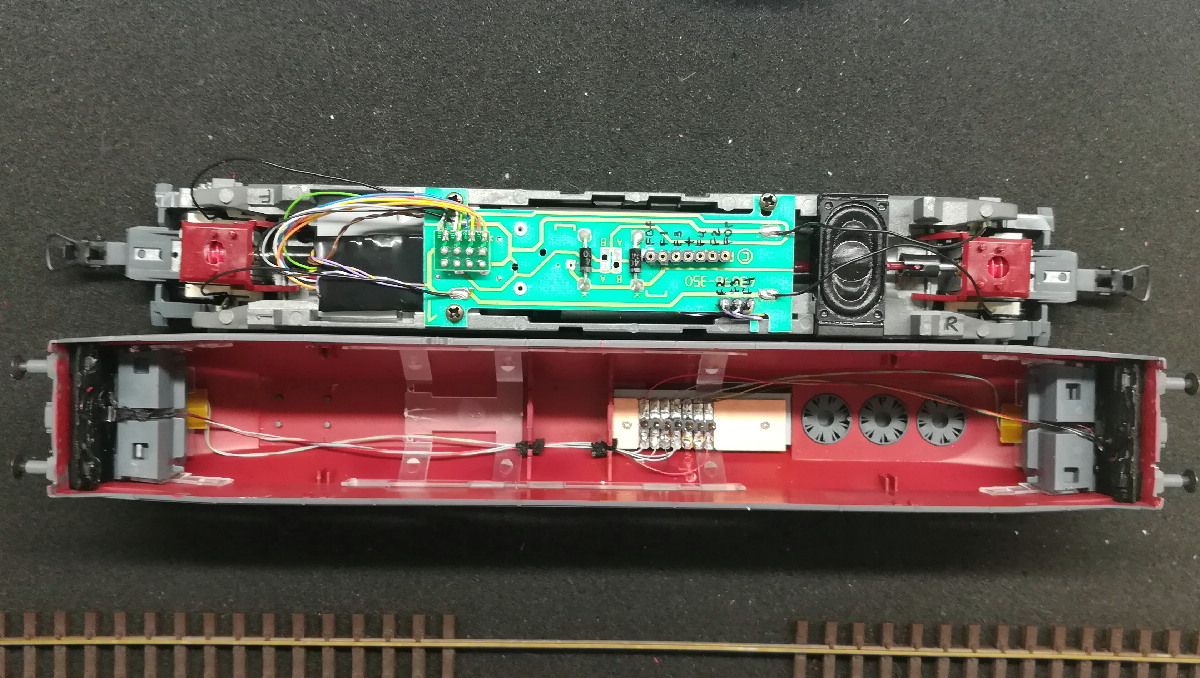

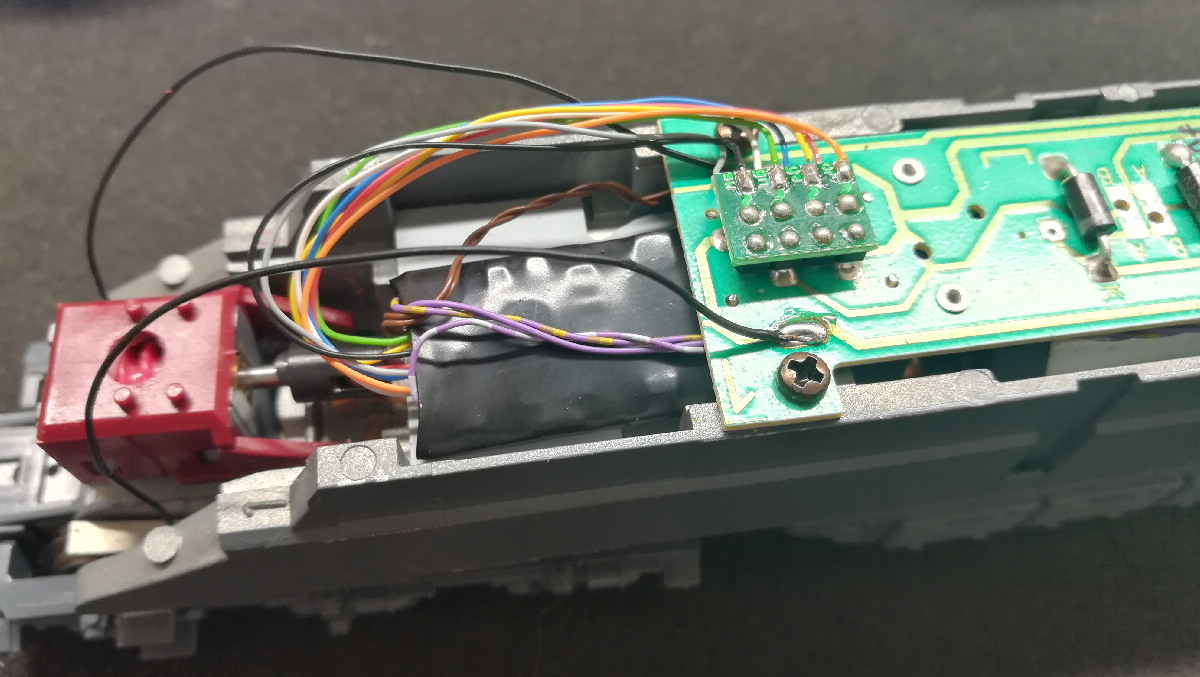

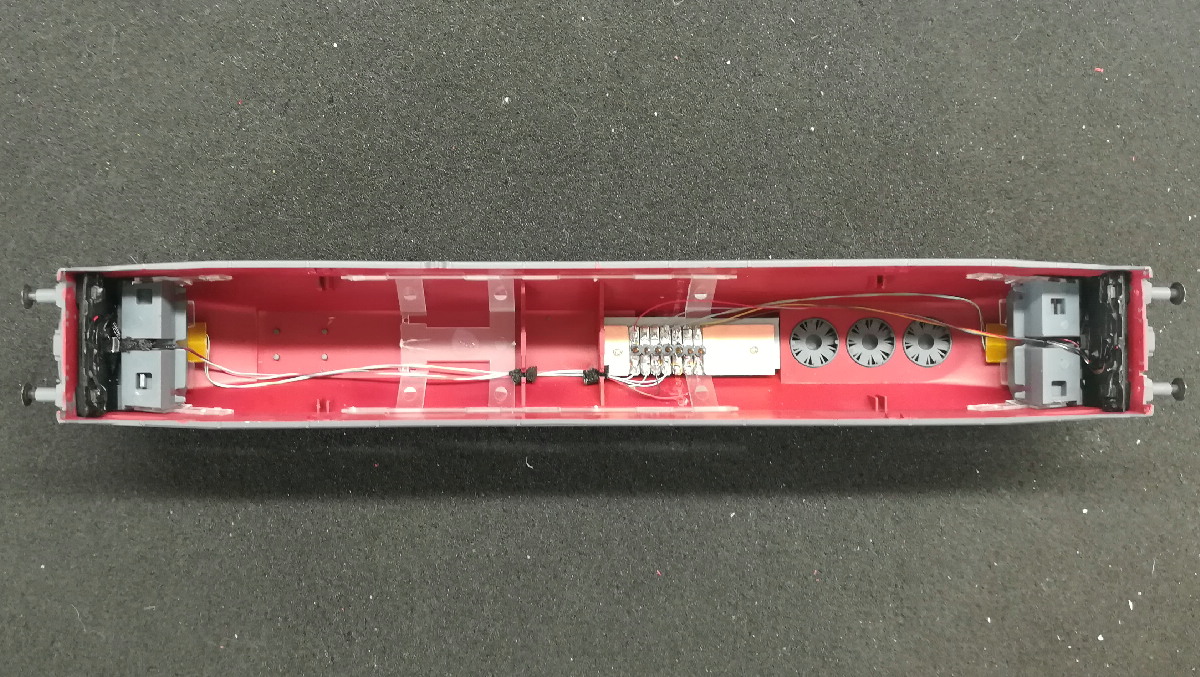

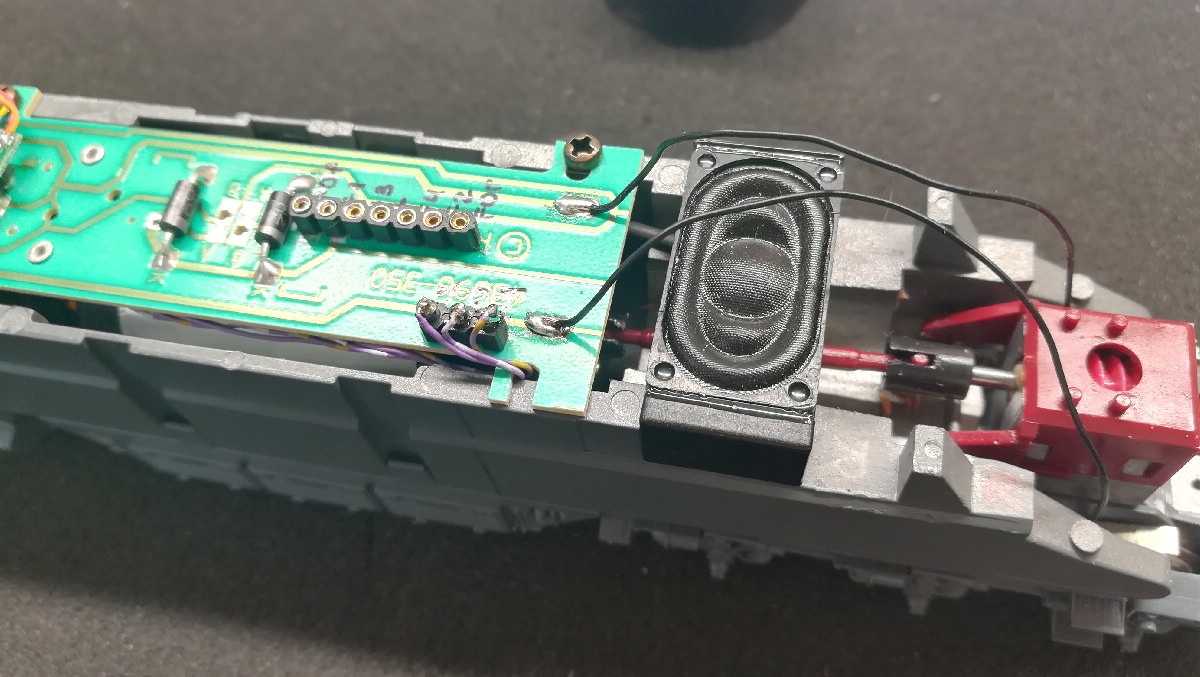

Устанавливаю верхнюю плату и платы освещения Модель имеет восьмипиновый разъем которого мне не хватает для реализации задуманного. Вынужден взять за основу "полный" декодер PluX22 и адаптировать его под эту модель. Выпаиваю штатную вилку с декодера и расспаиваю декодер проводами под свои потребности, выношу отдельный разъем для Aux2, Aux3 и Aux4 подключение можем собирать
Замечу, данная конструкция упрощает последующие обслуживания локомотива. Легкая разборка и сборка исключающая обрыв проводов

Фотографировать свет это то еще занятие...

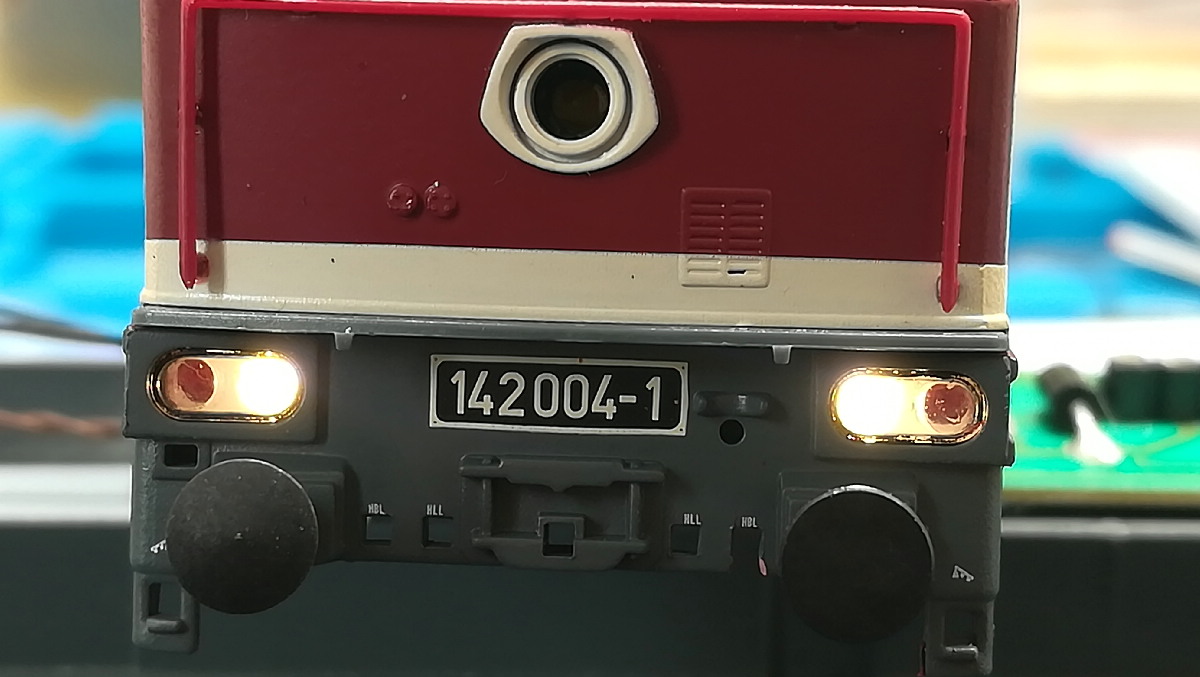

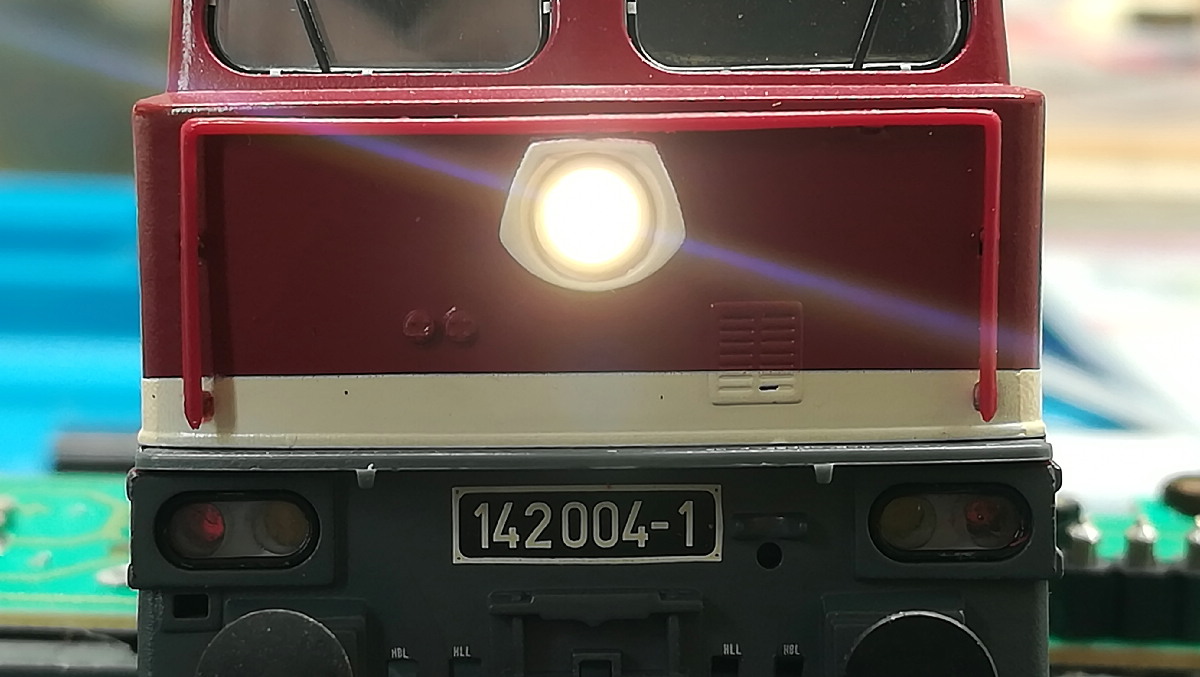

Ну, в общем, в итоге переделки получилось так:
Осталась настройка физических выходов декодера для реалистичности работы света.

P.S. рамки на фарах до финишного прокраса, сейчас уже все ОК
P.P.S. эффекта "раскосости" фонарей в реальности нет, светодиоды расположены по осям фар. Эффект возникает при макросъемке

Как всё ровненько и красиво, как на фабрике

burbon писав:...Замечу, данная конструкция упрощает последующие обслуживания локомотива. Легкая разборка и сборка исключающая обрыв проводов...

Да, интересное ты реализовал решение, точность нужна "прецизиёнэ" .
Я долго думал в своём ЧС2 как делать компоновку освещения внутри , сделал по другому, но моё решение в итоге мне не полностью нравится, поэтому обязательно попробую тоже такое же решение в следующей своей модели....
