На днях делал управление светом через декодеры для нескольких вагонов.

В обзоре набор из двух вагонов TRIX 24794
Все на фото и описание под ними:
Собственно сам вагон производства Trix
Убираем все, что может мешать разборке вагона
Аккуратно поддеваем край крыши..
Постепенно отстегиваем всю крышу
В разобранном виде
Крепление штатной аналоговой платы к токоведущим контактам тележек

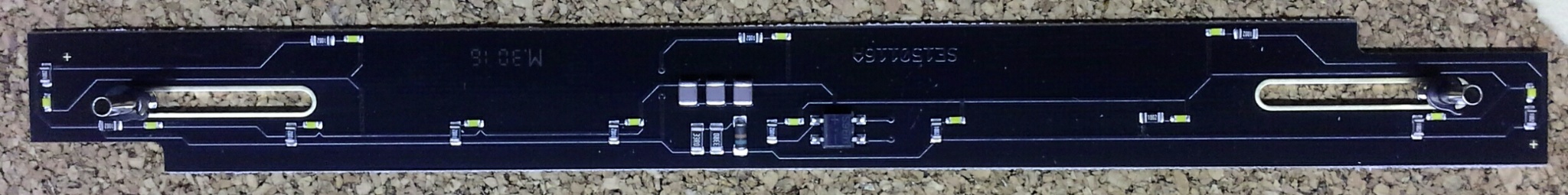

Обратная сторона платы

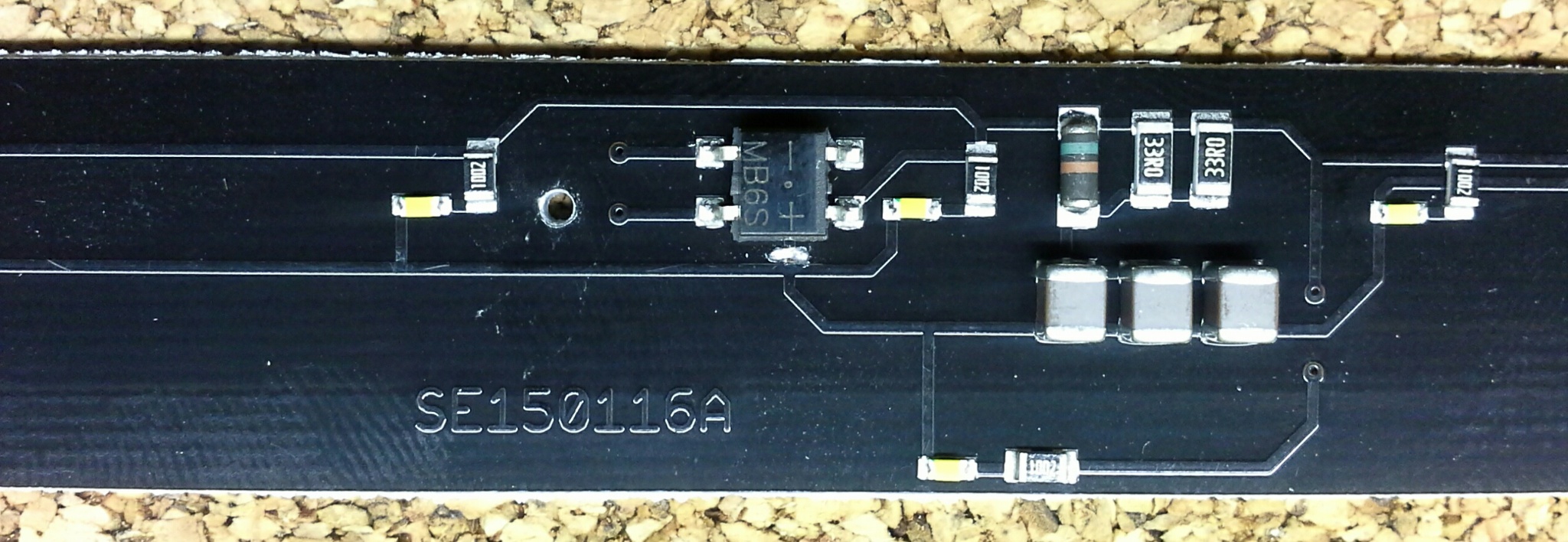

Все обдумав и прикинув сверлю отверстие 1,5мм
Место выбираю такое, чтоб не задеть дорожки
Максимально буду использовать родную плату с установленными на ней элементами.
Перерезаю дорожку "минуса" диодного моста. Остальное оставляю без изменений.
Использую декодер Trix 66841. Его толщина всего 1,8мм! При этом он имеет два дополнительных управляемых выхода: AUX1 и AUX2.
К AUX1 (управление через F1) припаяваю зеленый провод, а два черных к контактам 3 и 4 (токосъем с рельс)
Протягиваю провода через подготовленное отверстие
Припаяваю два черных ко входу диодного моста (токосъем с рельс), а зеленый к дорожке отделенной от "минуса" диодного моста.
Все функциональные выходы всех декодеров имеют управляемый/отключаемый минус, а плюс берется (если не предусмотренно на декодере) или с одного из рельс (в этом случаи будет полупериод) или с двух рельс через два паралельнонаправленных диода. В нашем случаи вместо них я использую штатный диодный мост. Незабываем, что минус диодного моста я отрезал от общей схемы.
Закрепляю декодер на тонкий двухсторонний скотч
Предварительная проверка

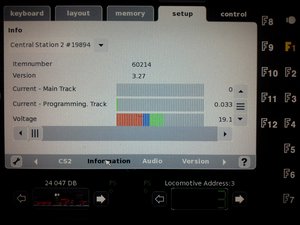

Тест на энергопотребление. Всего 33мА на вагон!
То, что получилось

Вопросы и коменты?

Всё бы хорошо, но фото нет )))

Слетели фотки и описание к ним. Сейчас перезалью.

результат превосходный и всё понятно вроде бы. Фигурки в салоны напрашиваются ))

А зачем вагону декодер?Что можно управлять функционалом,выключать определенные купе,
менять яркость?

Stinky писав:А зачем вагону декодер?Что можно управлять функционалом,выключать определенные купе,
менять яркость?

Декодер нужен для дистанционного включения света. Не всегда интересно когда свет постоянно тупо горит в вагоне. А с декодерами кнопку нажал - в составе свет засветился.
Изменять яркость можно при программировании декодера, но не находу.
Можно управлять функционалом, и купе, и габаритными огнями но только не в этом конкретном случаи. Штатная плата для этого не предусмотрена, хотя декодер имеет дополнительные незадействованные функциональные выходы. Для подобного управления проще сделать плату с нуля. Если помниш я показывал плату с автоматическим включением при уменьшении внешней освещенности?

burbon писав:На днях делал управление светом через декодеры для нескольких вагонов...?

ЗдОрово! Креативно, аккуратно, филигранно и миниатюрно!

burbon писав:Декодер нужен для дистанционного включения света. Не всегда интересно когда свет постоянно тупо горит в вагоне. А с декодерами кнопку нажал - в составе свет засветился.

ИМЕННО!

burbon писав:...Если помниш я показывал плату с автоматическим включением при уменьшении внешней освещенности?

ВАУ! Но, походу оверфункционал... Хотя...?
Датчик освещенности в вагоне или на макете и по цифре даёт команду "включить свет"?

Я могу ошибаться, но может там на фотоэлементах построена такая система? На ардуино это очень просто люди реализуют. Может и здесь так же?
