Всем привет
Попала на оцифровку и доработку модель Lilliput в упаковке Conrad.

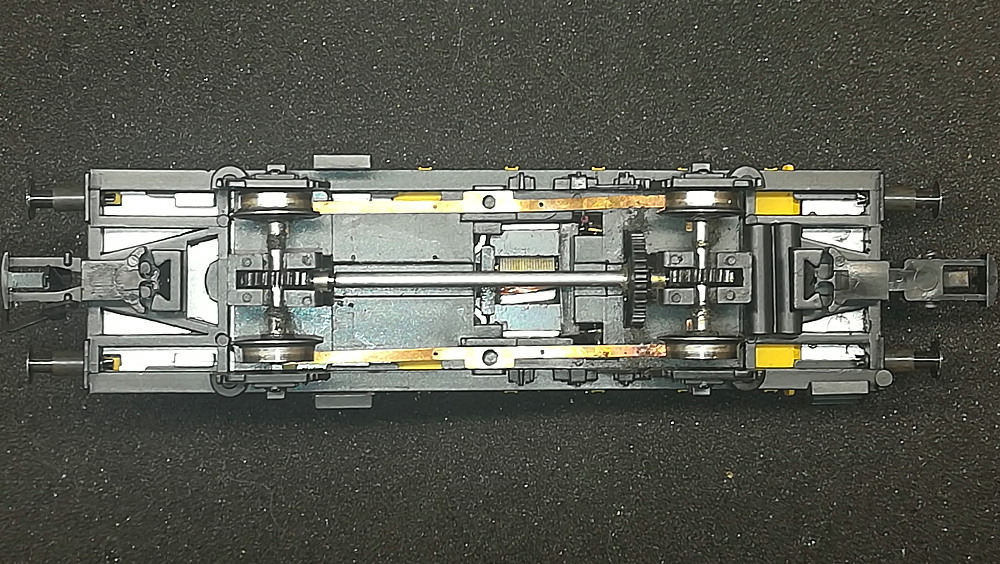

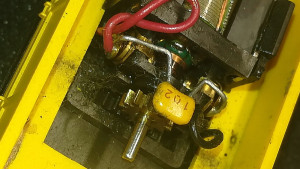

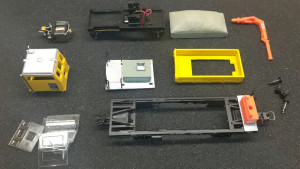

Модель сильно катаная "по ковру", поэтому первый шаг полная разборка и чистка. Так же приведение в порядок подубитого двигателя.
Без этих процедур декодер долго не проживет.

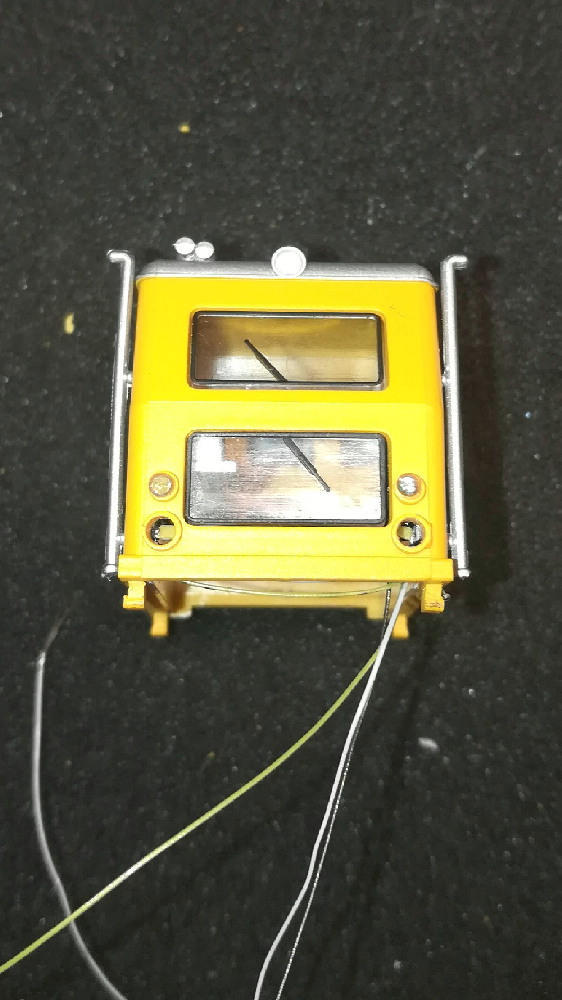

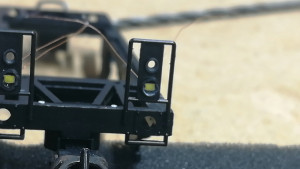

Делаю свет белый/красный используя SMD светодиоды 0603 и световоды С задними фарами немного сложнее

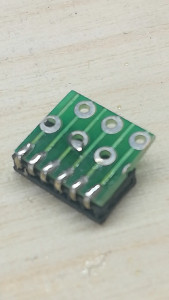

Собираю переходную монтажную плату с резисторами и диодами для подключения светодиодов. При использовании декодера с разъемом NEM651 мне нужно реализовать "общий плюс" Подготавливаю разъем для декодера Последовательно собираю Окончательная сборка

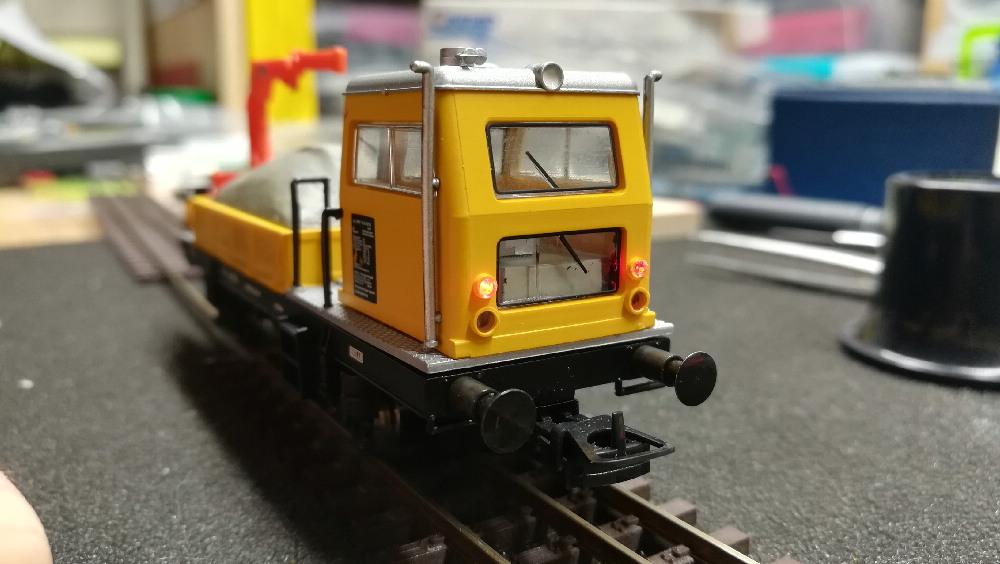

Результат по свету Увы, фотография искажает цвет свечения

Ювелирная работа однако
Спасибо за детальное описание!

здорово вышло!

только жаль , что крышевые фонари не задействованы и не светят

И В А Н писав: ↑

26 листопада 2021, 14:07

здорово вышло!

только жаль , что крышевые фонари не задействованы и не светят

Либо не было тех. задания, либо просто за них забыли. У Виссмана, например, на нем еще и мигалка на крыше имеется, но это уже перебор для 6-пинового декодера.

burbon писав: ↑

22 листопада 2021, 08:26

Модель сильно катаная "по ковру", поэтому первый шаг полная разборка и чистка. Так же приведение в порядок подубитого двигателя.

У меня, как-то небольшой пробел по профилактике двигателя, думаю и многим моделистам будет тоже интересно.
В чем она заключается, какая процедура?

Alex писав: ↑

27 листопада 2021, 09:16

У меня, как-то небольшой пробел по профилактике двигателя, думаю и многим моделистам будет тоже интересно.
В чем она заключается, какая процедура?

Тут все очень просто:
1. Разобрать двигатель (ну это и так понятно )
2. Проверить не заляпан ли смазкой - очистить полностью, если да. Двиг должен быть сухой.
3. Очистить ламели якоря двигателя от нагара, масла и остатков щеток. Проверить их целостность.
4. Визуально осмотреть якорь и статор на наличие посторонних предметов и симптомов перегрева (разбросанное олово, оплавленный пластик и т.п.)
5. Проверить износ щеток. Заменить/восстановить при необходимости.
6. Проверить подшипники мотора на предмет износа. Принять меры по устранению при наличии чрезмерных люфтов - как продольных так и поперечных.
7. Собрать назад, слегка смазав подшипнки двигателя.
8. Проверить работу и прогнать по паре минут в каждую сторону.

Как-то так.

Владимир, спасибо!
