Всем привет!
Потихоньку восстонавливаю информацию с "легшего" компа.
Сегодня часть фото, которые удалось выдернуть, естественно с описанием

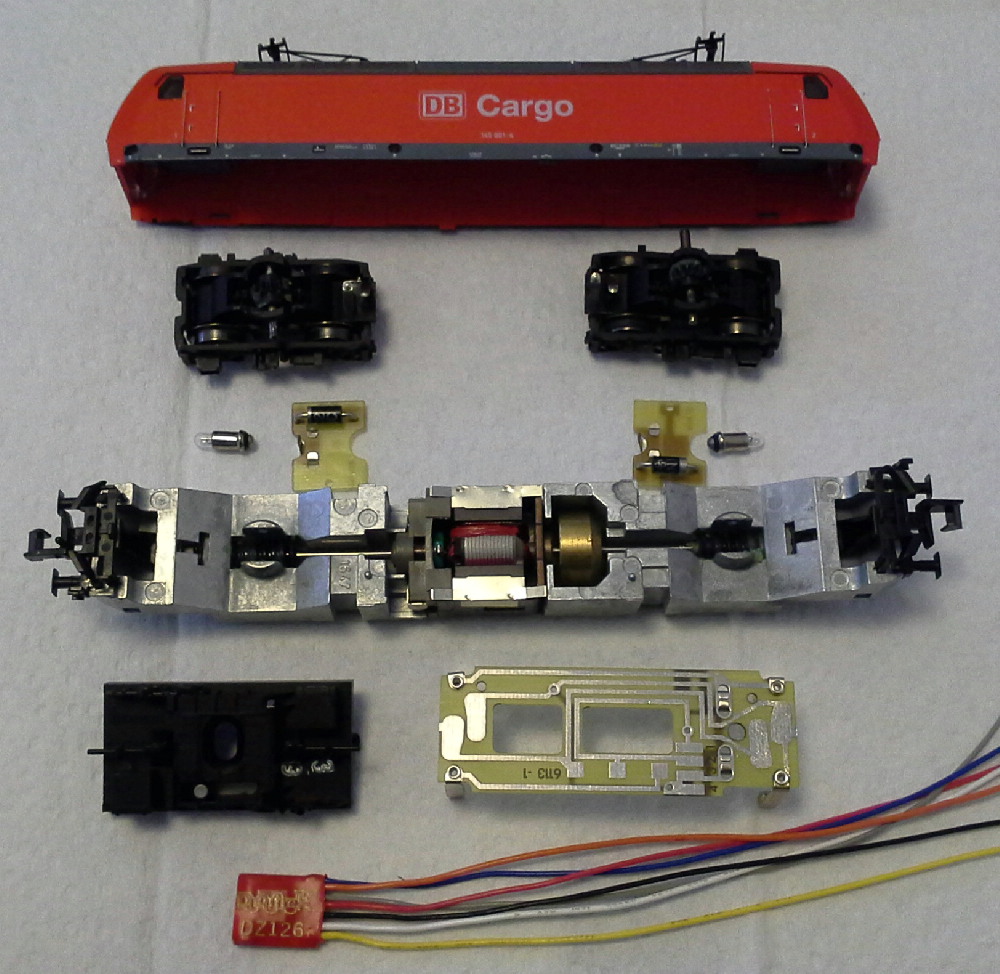

Итак: Fleischmann BR145 Art. 7320K (помоиму из набора 93 7320) и декодер Digitrax DZ126
Пациент не имеет разъема для установки декодера

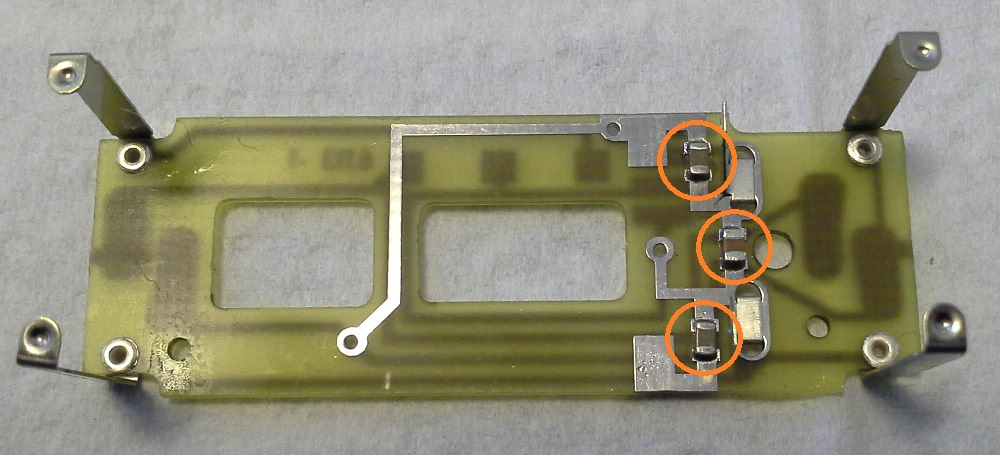

Верхняя сторона нижней платы (конденсаторы которые нужно удолить)

Получится так

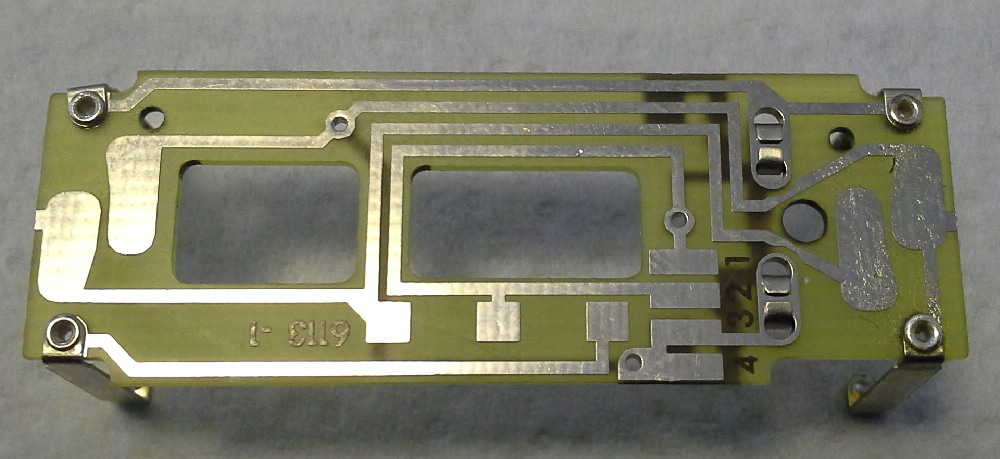

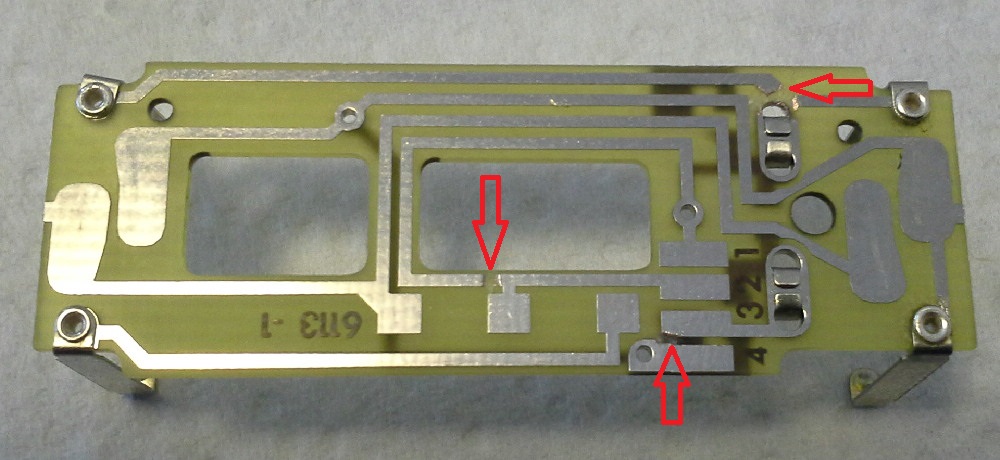

Нижняя сторона нижней платы

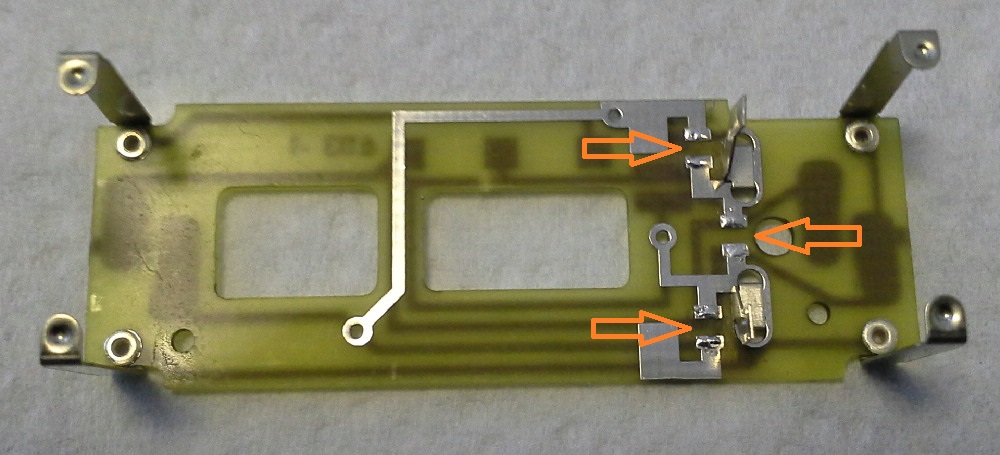

Режем дорожки в указанных местах

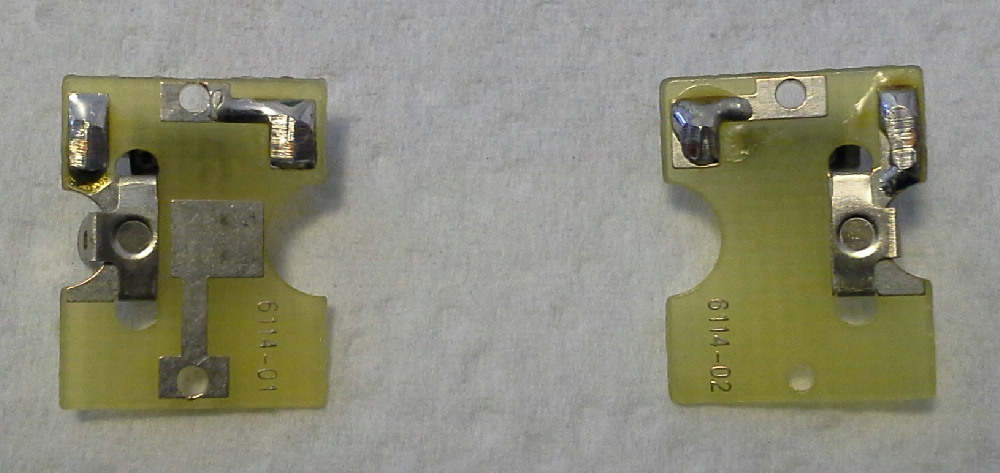

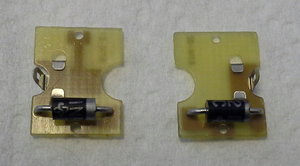

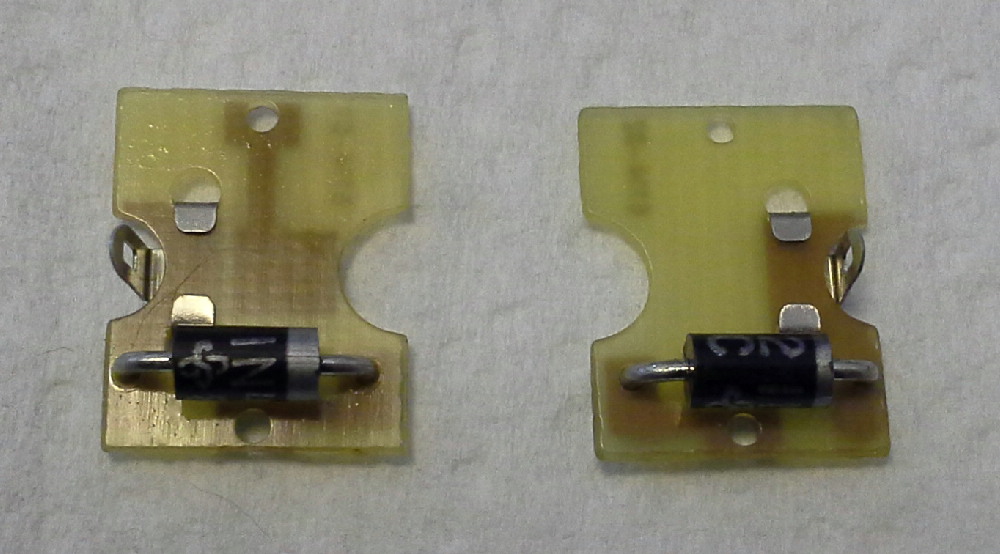

Верхние платы с двух сторон (платы освещения). Диоды нужно заменить на перемычки (фото не осталось).

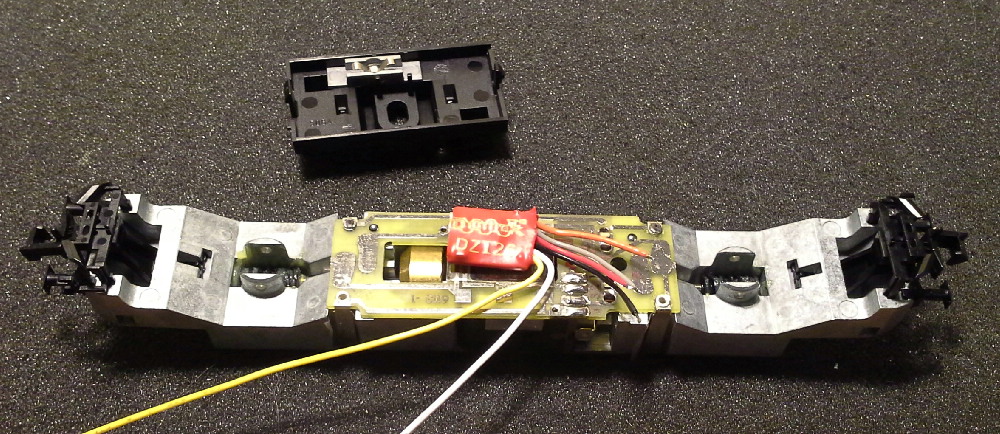

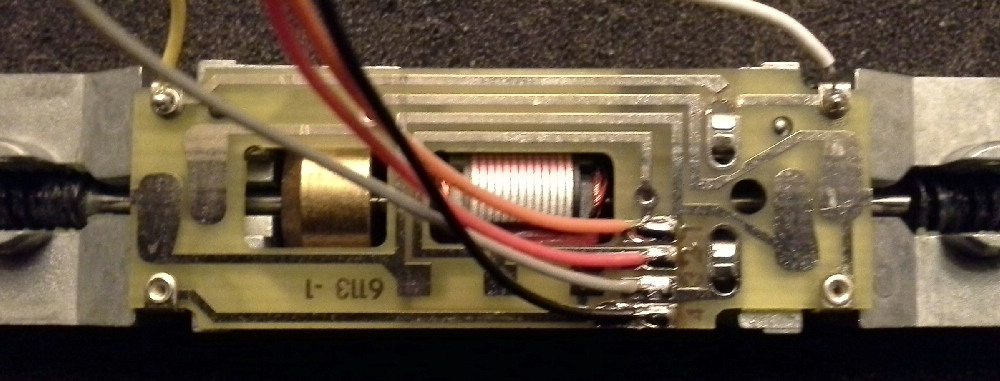

Припаиваем провода как на фото и проверяем

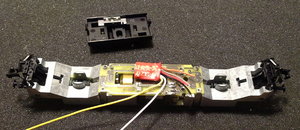

После тестирования подрезаем провода "в размер"

К сожалению не осталось фото во время и после сборки. Основной момент в том, что DZ126 помещается в нижнюю черную крышку (виднеется на первом и последнем фото), при этом переключатель пантограф/рельс остается рабочим.

[T-1000]

Интерестно однако, до оцифровки еще не касался, пока все аналоговое. Думаю в перспективе тоже перейти. Только вот не понятно, можно оцифровать любую модель? И какая разница между дорогими и дешевыми декодерами?

[burbon]

Интерестно однако, до оцифровки еще не касался, пока все аналоговое. Думаю в перспективе тоже перейти. Только вот не понятно, можно оцифровать любую модель? И какая разница между дорогими и дешевыми декодерами?

Доброго времени суток.
Переход на цифру это большой шаг вперед но делать его нужно продуманно. Есть очень много моментов и нюансов при выборе цифровой станции, а от нее очень многое зависит. Думаю в сентябре буду готов выложить обзоры и тесты по 7-8 цифровым станциям разного класса и ценового уровня.
Оцифровать можно практически любую модель, даже те, которые для этого не предназначены. Другой вопрос в том, что некоторые модели оцифровывать нецелесообразно по той или иной пречине.
Основная разница между дорогими и дешовыми декодерами это их возможности и характеристики. Как правило при цене в 15-18евро декодеры имеют основной набор функций (движение вперед/назад, свет вперед/назад и один дополнительный функциональный выход) без дополнительных возможностей (компенсация нагрузки BackEMF, ABS, CBD, RailCom и т.д.) и "тонких" настроек (адаптация под разные двигатели, работа с автоблокировками и многое другое)
Чем больше "напихано" в декодер тем дороже он стоит.

[T-1000]

Хм, озадачили.

[burbon]

Хм, озадачили.

Вилен, в телефонном режиме могу рассказать более развернуто. Быть может чуть позже создам отдельную тему по нюансам выбора декодеров.
P.S. Вы в каком городе? Я не задавал бы этот вопрос если Ваш профиль был максимально заполнен. Если Киев то можем как то встретиться, я всегда рад общению с коллегами

[T-1000]

Хм, озадачили.

Вилен, в телефонном режиме могу рассказать более развернуто. Быть может чуть позже создам отдельную тему по нюансам выбора декодеров.
P.S. Вы в каком городе? Я не задавал бы этот вопрос если Ваш профиль был максимально заполнен. Если Киев то можем как то встретиться, я всегда рад общению с коллегами

Нет не Киев увы) Сумская обл. Но при нынешних не проблема (скайпы, вайберы, мобильники и пр.) или может буду в гостях у родственников в Киеве и встретимся.
Думаю есть смысл пообщаться, тем более моделей буду делать много) И хочу сразу учесть все нюансы, тк. допустим место в модели всегда оставляю, а какой его размер оставить, толком и не знаю.
