Оцифровка Br 182 Допоможіть порадою)

[AlexVV]

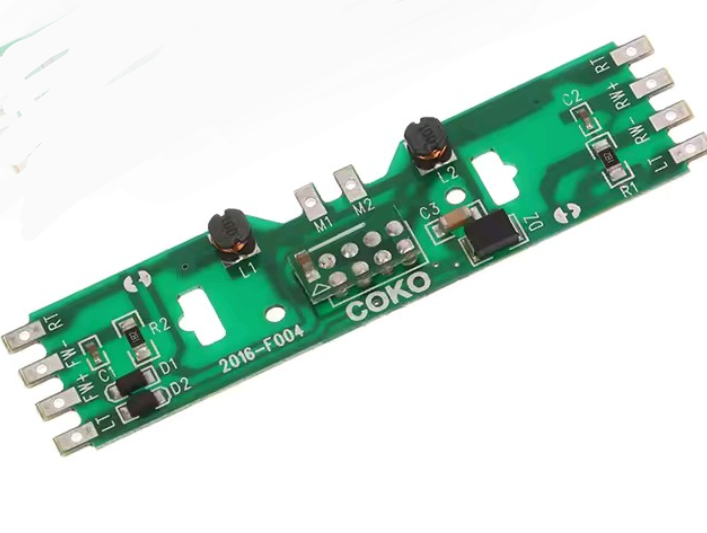

Вітаю громада! Звертаюсь за порадою та допомогою, впевнений що хтось таке робив. Отже придбав BR 182 БУ, візуально в гарному стані, але в середині старенький аналог, без роз'єму NEM(((( В користуванні маю Piko smart control WLAN та декілька цифрових поїздів.Отже заказав на китайщині плату з роз'ємом NEM. Раніше ні коли не паяв, але думаю зможу. Візуально по схемі розібрався, але бентежать дві мідні котушкі та два круглих резистора з номером 333 їх удаляти? І якщо переплутати полярність підключення мотора на плату (+-) його можно спалити? Чи потрібно буде використовувати мультиметр?

[burbon]

Вітаю,
Дві катушки то дроселі, зайвими вони не будуть. Нічого випаювати не треба.
Що стосується двигуна то якщо переплутаєте палярність то лок просто поїде в іншу сторону. М1 це "+" двигуна, М2 це "-"
Якщо в локомотиві освітлення на світлодіодах то потрібно додатково (якщо не встановлено на самій платі освітлення) в ланцюг додати резистори від 1кОм і більше. Зазвичай для білих світлодіодів 1,5 -3,3кОм , а для червоних 4,3 - 8,2 кОм

[AlexVV]

Вітаю! Дякую Вам за відповідь! Ще чекаю посилку((((( Разом з платою замовив і діодні лампочки, білого та червоного кольору! В локомотиві бачу стоять лампочки накалу, фронт тил білий колір.
За резистор дякую! Я хотів замовити, але не знав якій опір мені потрібен, там щось біля 40ка варіантів було(((( Зараз до замовлю!

[AlexVV]

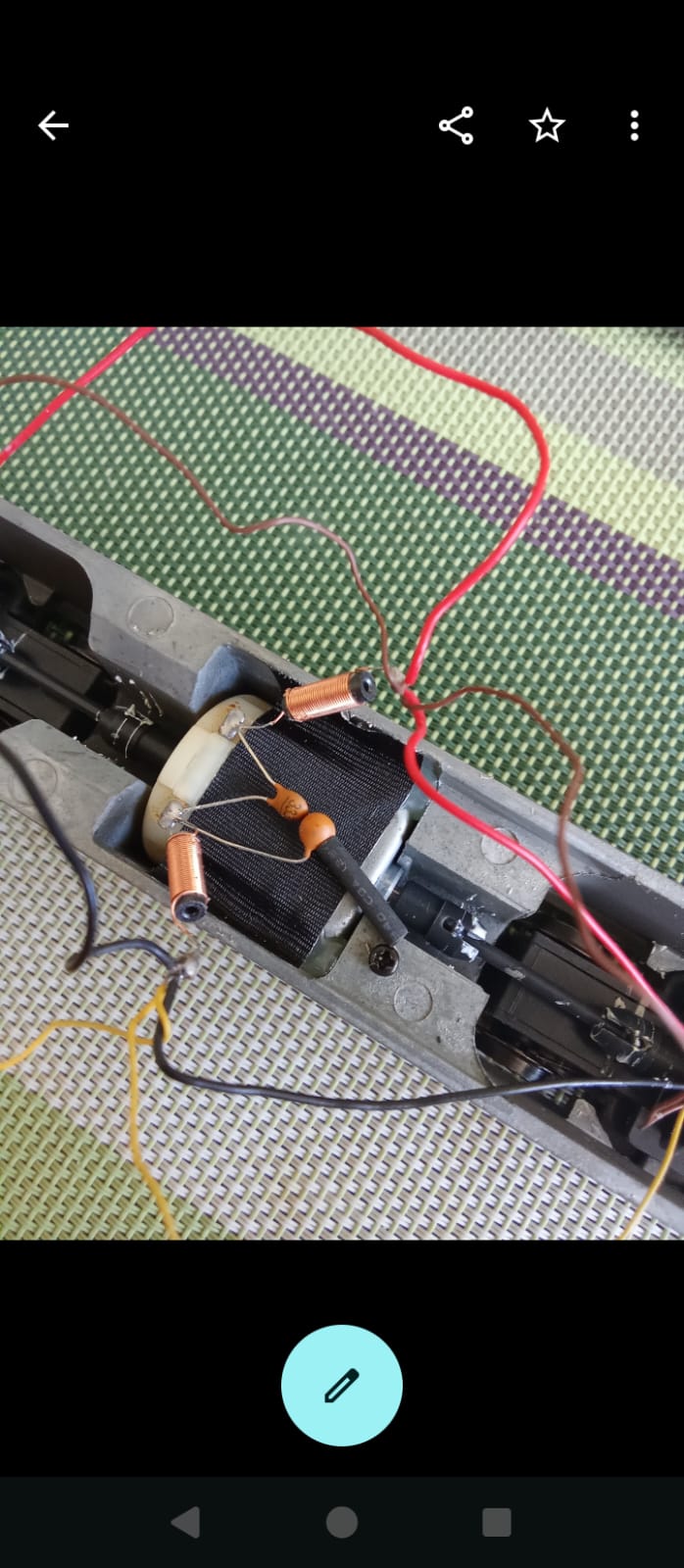

Ці дві катушечки та два резистора на тілі локоматива видаляю?

[AlexVV]

І бачу що є заземлення на корпус! Плату потрібно заземлювати на корпус?

[Sascha]

Ці дві катушечки та два резистора на тілі локоматива видаляю?

Это не резисторы, а конденсаторы.

[youdmit]

Дроселі и конденсатори видалити. Це LC-фільтри и вони можуть негативно впливати на частоту ШІМ декодера.
Заземлювати нічого не треба.
