Цифровий декодер для стрілок.

[zizik]

Всім привіт!

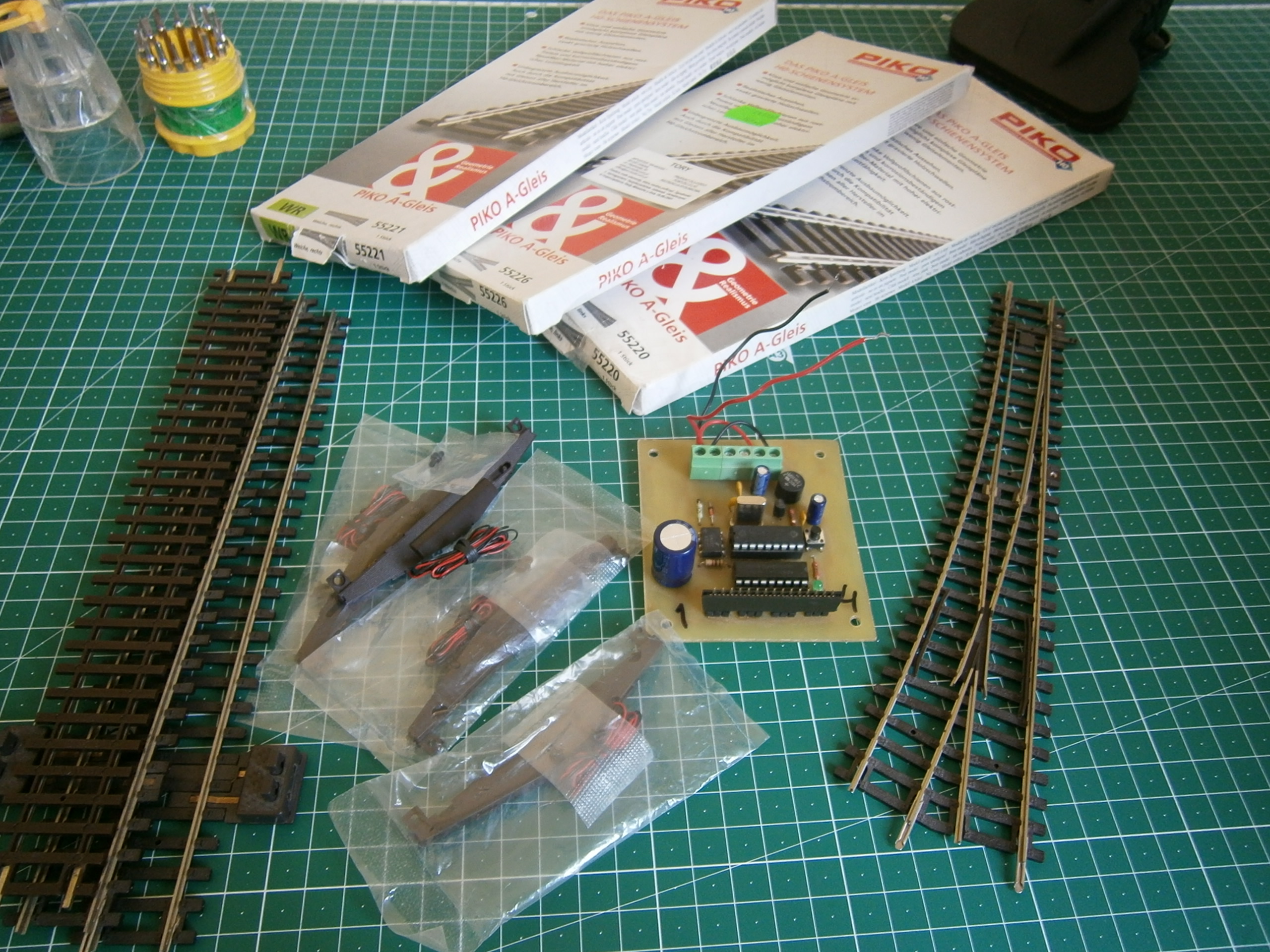

Завжди хотів попробувати керувати стрілками через цифру. На макеті у мене звичайне аналогове - тумблерами. Та і перемикачі розташовані не дуже зручно. На аукро є один продавець який пропонує саморобні блоки керування, але як я в нього вияснив вони під сервомашинки. Мені таке не підходило, в мене Піко с "гробіками"....... так їх називають Я попросив зробити під Піко і він прислав мені ось таку "штукенцію"

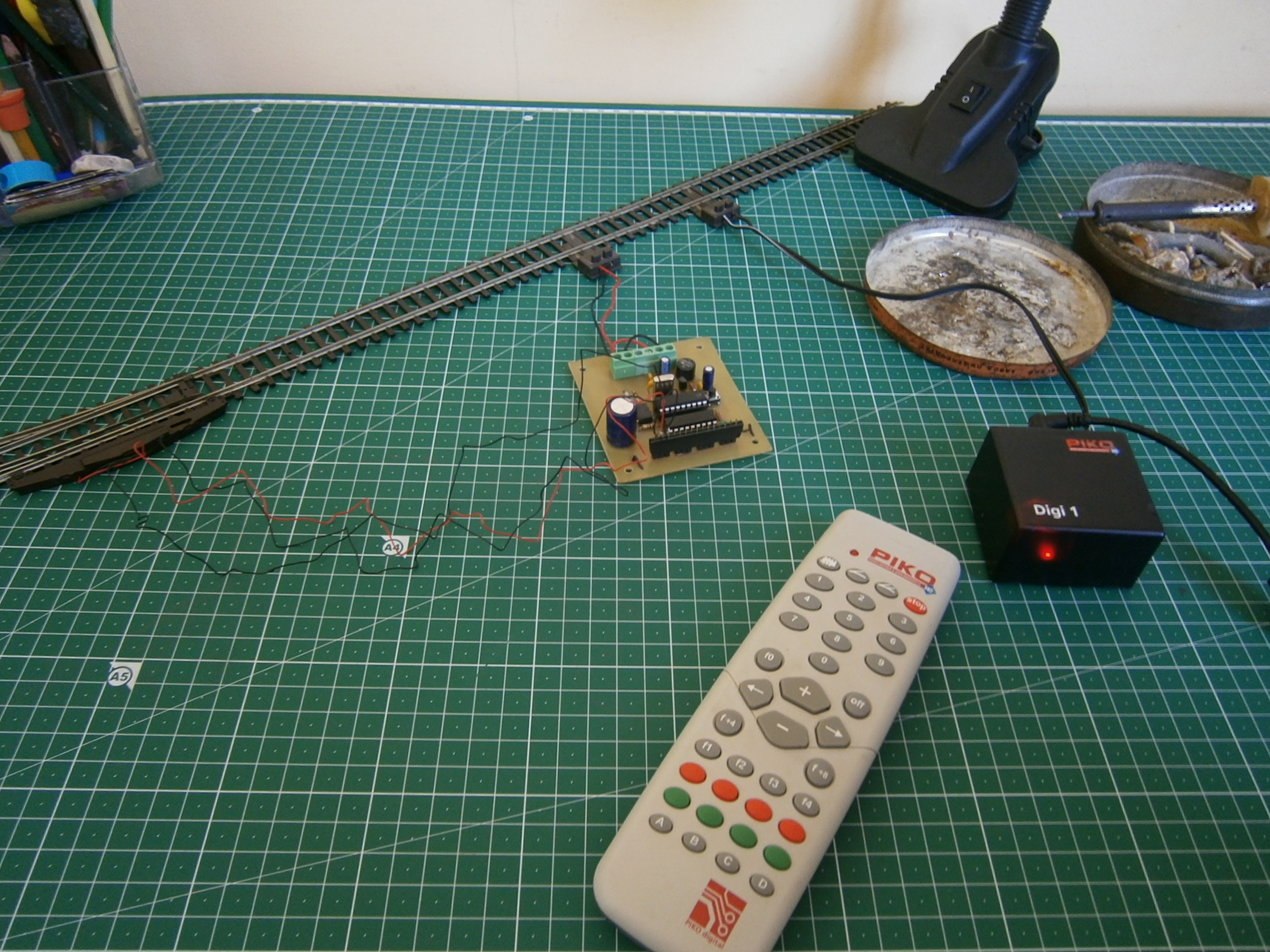

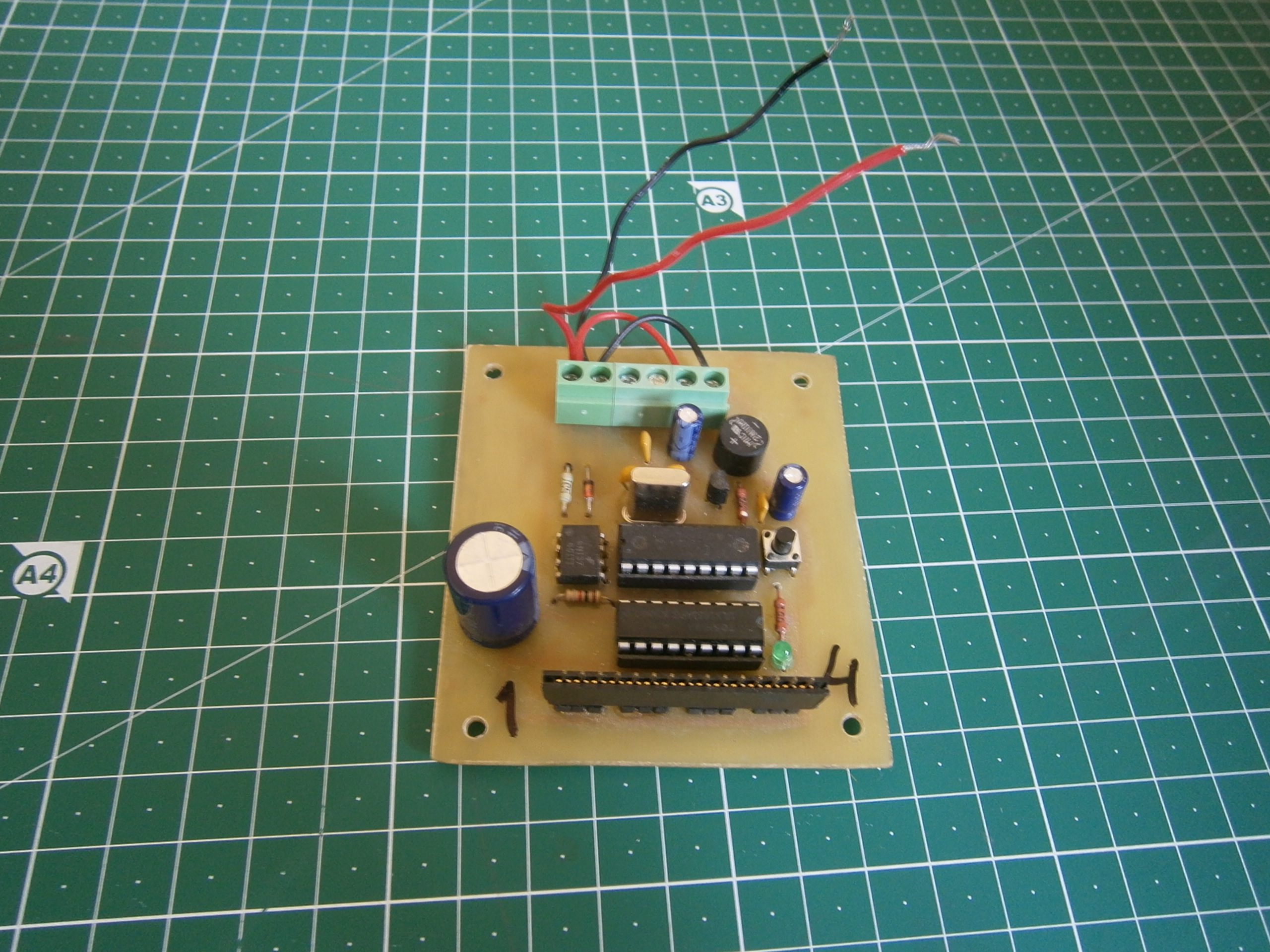

так званий цифровий декодер до 4-ох стрілок. Купив я у нього цей декодер вже досить давно, але тільки сьогодні його провіряв і тестував.

В загальному покупкою залишився задоволений. З чотирьох стрілок перемикає 3, четверта має проблему - працює тільки в одну сторону
Тепер питання до шановного товариства. Чи робить хтось подібні "девайси", якщо так то по якій ціні можна купити такий аксесуар.
Відео тестування декодера.

OEF Forums [video]

[Лягух]

Я как раз сейчас вожусь с чем-то похожим для своего макета (@burbon на этих выходных видел результат ). Но делаю под сервомашинки и с отдельным питанием 5В (судя по фотографии, доставшаяся вам плата питается от DCC сигнала, верно?). Сразу сознаюсь, что времени на изготовление под заказ точно не хватит. Себестоимость - две платы Arduino по ~$2.5 с доставкой из Китая или по 93 гривны в Киеве. Ну и плюс оптопара, диод, и сопротивления с конденсаторами. В сумме ориентировочно $8-10 на 6-8 сервомашинок. Схемой могу поделиться, все равно основная идея не моя

[vover]

четверта має проблему - працює тільки в одну сторону

То проблема саме "гробіка" - стикався з таким в себе, коли будував макет. Десь Піко халявить...
В мене вирішилось заміною перемикача

[burbon]

Руслан, готовых решений валом. Практически все производители делают аксессуарные декодеры, вопрос только в цене. У кого то это не оправдано дорого, у других более адекватная ценовая политика... но все равно дешевле 10у.е. на привод помоиму нет не укого.
Еще недели не прошло как мы видились с тобой, ты не мог поднять этот вопрос за пивом? У меня был с собой декодер на две стрелки который я мог оставить тебе для тестов/эксперементов.

[Uragan]

Еще недели не прошло как мы видились с тобой, ты не мог поднять этот вопрос за пивом?

Значит пива было мало.

[zizik]

Ігор, якщо ваш декодер підживлюється від адаптера, то яким способом перемикаються стрілки - тумблером? За схему дякую, але вона мені не потрібна, бо я сам не зберу..... я далекий від того. Ціна про яку ви говорите досить оптимальна, навіть дуже.
Володя, це не "гробік" винен, я провіряв, це щось недороблено....Хоча "гробіки" теж партачать, але більше проблема навіть не в них, а в тому як туго ходить механізм самої стрілки. Взагалі думаю, що сервоприводи краще.
Да пива було мало, зато добре посиділи!
Ігор, так я ж вчора ввечері тільки згадав , що у мене щось таке валяється в закромах.

[Лягух]

У меня на весь макет общий трансформатор на 5 вольт для питания таких вот декодеров, датчиков занятости, светодиодов и т.п. Стрелки переключаются, естественно, DCC-станцией (пробовал с ESU 50200 и младшим Марклином, но должно работать и с другими). Отдельное питание на декодеры я сделал, чтобы не нагружать DCC-станцию не свойственными ей задачами, а то сервомашинки могут довольно большой ток потреблять. Ну и то не цена, а именно себестоимость. Понятно, что те, кто делает на продажу, добавляют свой "интерес"

[Eisenbahn_H0]

На соседних и не очень ресурсах спрашивал, но внятного и действенного ответа так и не получил.
Спрошу еще здесь, т.к. тема для меня очень актуальна.
Есть декодер для стрелок - PIKO 55030.
При подключении контроллера к Смартбоксу и подаче питания 2 раза мигает светодиод контроллера.
В Смартконтроллере создаю (русский мануал - выкладывал тут недавно - стр.37 и далее) Пост централизации (терминология ПИКО, сорри...)
В Посту создаю (добавляю) два Переключающих устройства с адресами (условно) - левая стрелка 70, правая 71.
Жму кнопку на декодере - декодер мигает 3 раза. Жму иконку левой стрелки "на руле" - декодер мигает 3 раза, жму иконку правой стрелки - декодер мигает 5 раз. Вроде все ОК! Но нет. После этого декодер никак не реагирует на команды с "руля".
Полностью аналогичная ситуация с 3-мя другими 55030 - программируются, но не работают.
В общем, вот мануал для декодера:

2949_55030-90-7000.pdf

(568.01 Кіб) Завантажено 435 разів

и ПИКОвское кино по подключению. До 2:25 всё, как по кино и мануалу - дальше тыша.

OEF Forums [video]

Есть похожий декодер 55031 - программируется и работает, как часы.
