Просто макет

[Nef]

Пора у ЮрСаныча музу перехватывать, раз делится. А то и времени нет, а когда есть, муза убегает. Повтыкаю за столом и спать иду. Отлично продвинулись. Освещать подготовку к мероприятию планируете?

[youdmit]

Освещать подготовку к мероприятию планируете?

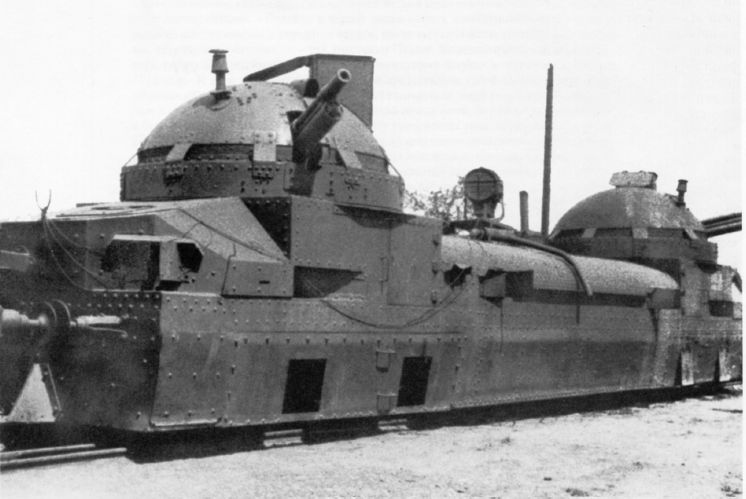

Работы по броневагону "Заамурец" и архитектуре будут освещаться в своих темах.

[Pantograph]

Всё равно отличное начало в открытии движения, красиво. Будем держать за Вас кулаки, что бы всё получилось, а шероховатости бывают, это дело проходное. У нас пока всё попроще на П-образном профиле, раздобыли стрелки, да крестовины. Спасибо, что своей работой вдохновляете.

[Nef]

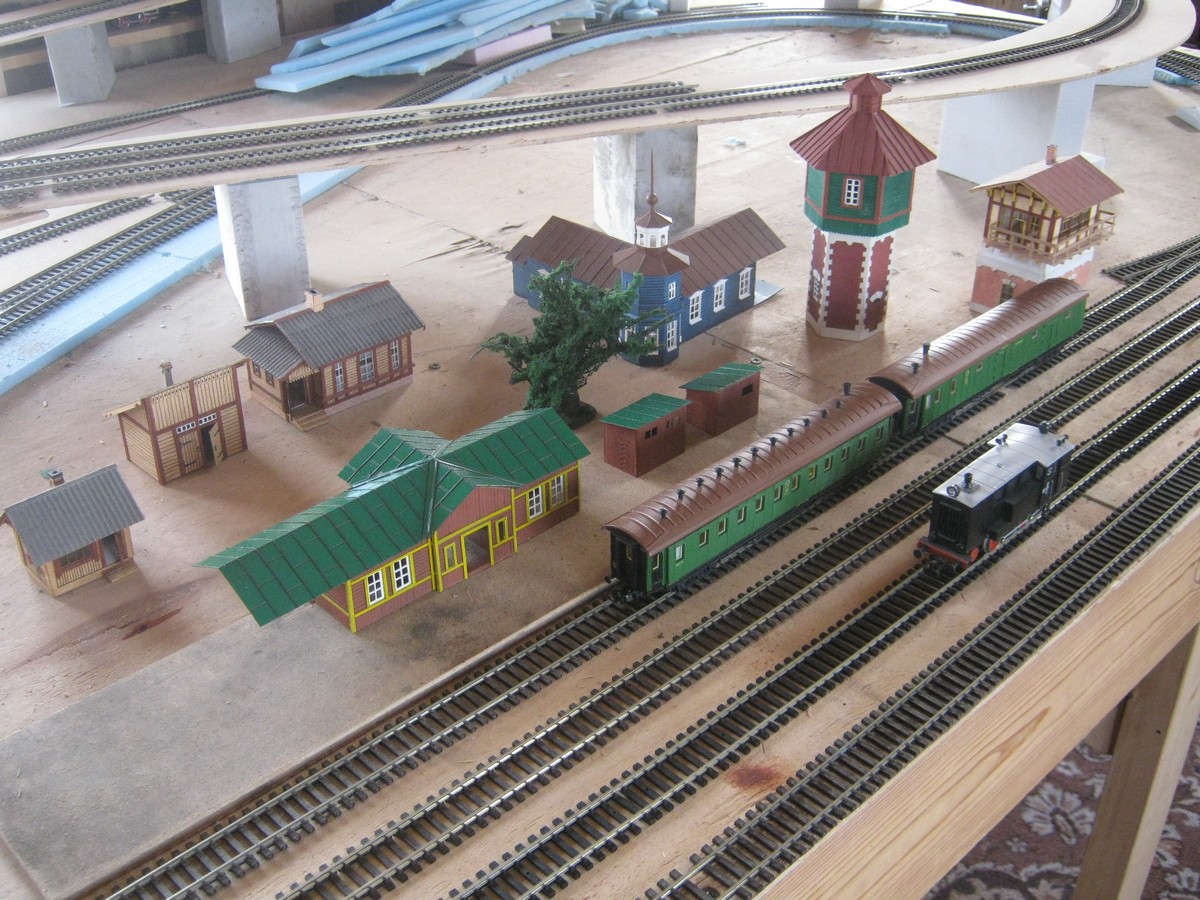

ЮрСаныч, а что за агрегат на путях стоит? показалось сначала, что V36, либо уже ДГ14 в вашей конверсии. Но цельная с капотом крыша, меня как неопытного в этих делах человека, смутила. Можно чуть подробнее показать?

[Muton]

О,это интересный аппарат!Не хочу перед автором влазить,потому ждите официального ответа

[zizik]

Радіуси, те що треба!
А Анастасия дело говорит
Покатушки чудові і я чесно кажучи навіть не помітив ніяких косяків нарахунок рейок

[youdmit]

... что за агрегат на путях стоит?

http://oef.com.ua/viewtopic.php?f=46&t=87
http://oef.com.ua/viewtopic.php?p=6437#p6437

[Барбос]

Приятно видеть что работа идёт, и уже открыто движение! Здорово!
Площадь шикарная, может теневой вокзальчик устроить?

Очень не плохая статья мне попалась в сети про макеты http://zz-bahn.narod.ru/kuda.htm, но, я пока что мечтаю только

[youdmit]

Приятно видеть что работа идёт, и уже открыто движение! Здорово!

Спасибо, Саша! Работы пока приостановлены по ранее указанным причинам. Но хочу внести ясность по возникшему вопросу со стрелками Tillig. Имел обстоятельную беседу с коллегой Фонзенгером, за что ему отдельная благодарность.
В принципе, производитель всё задумал правильно и просто - напряжение нужной полярности должно поступать на остряки и крестовину исключительно за счёт надёжного прижатия остряков к рельсам, никакой дополнительной коммутации не требуется.

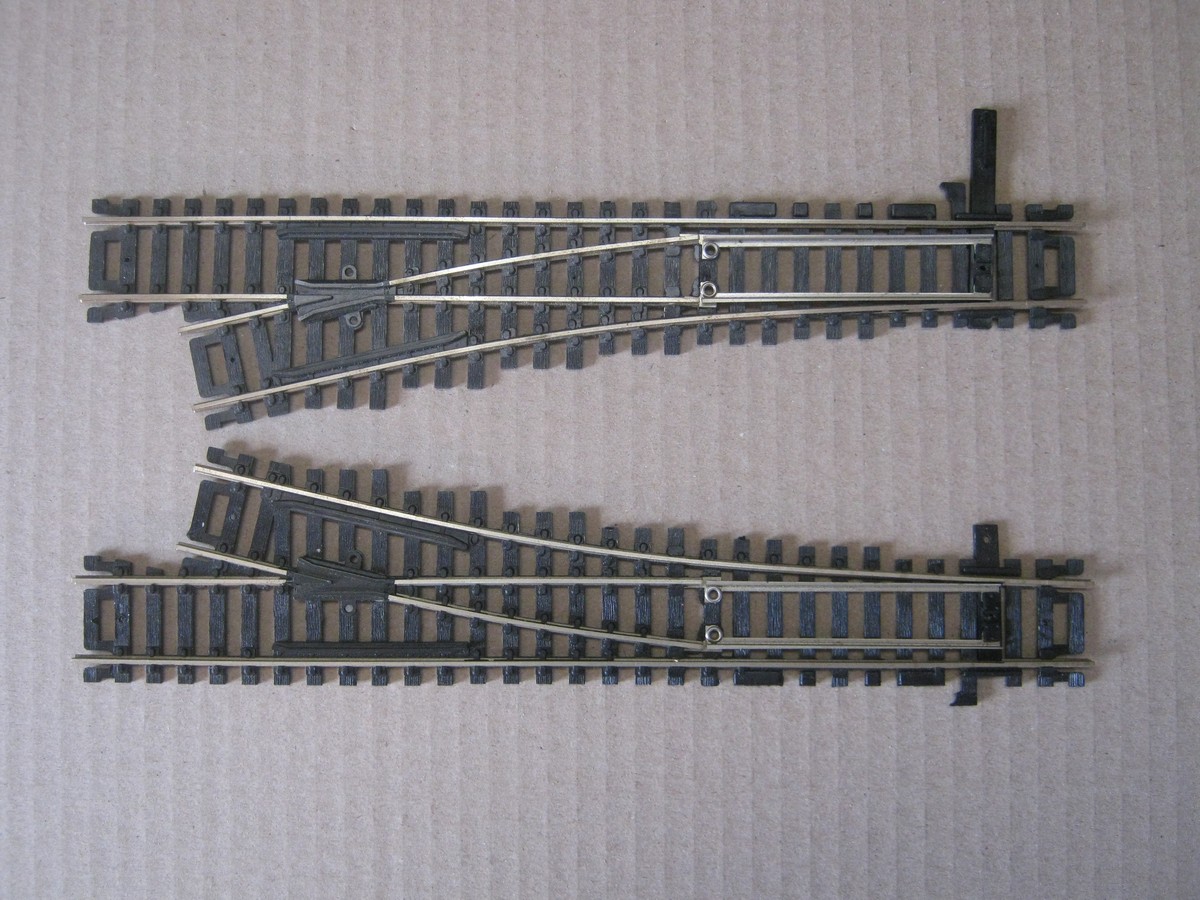

Стрелка имела крепления для установки штатного внешнего привода. В своей версии эти крепления удалил, а изначально стрелка выглядела так.

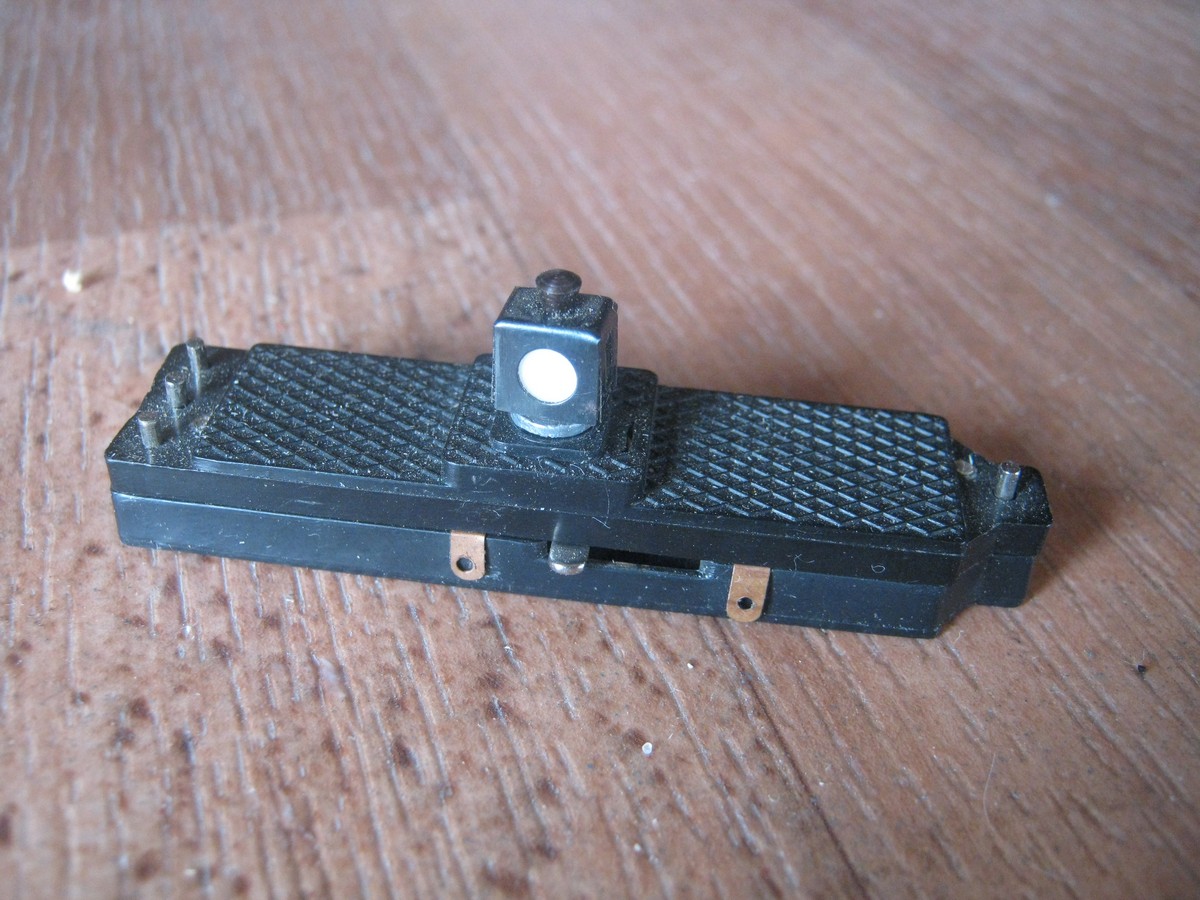

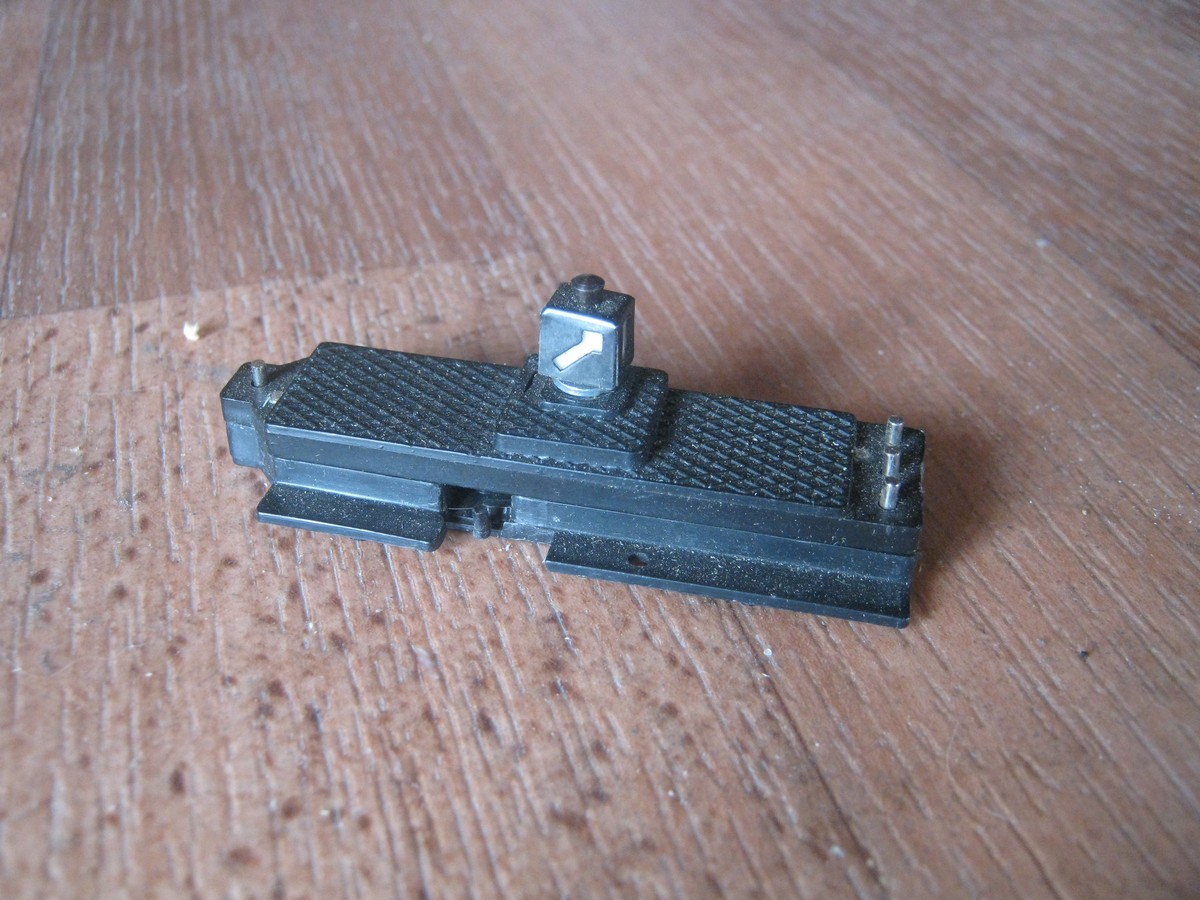

И вот так выглядит штатный привод.

Проблема в том, что штатный привод не обеспечивает должного усилия прижатия остряка и нет надёжного контакта. Коллеги решают вопрос установкой мощного моторного привода.
Также малая глубина крестовины создаёт проблемы с прохождением старых колёс с высоким гребнем. Надо протачивать/фрезеровать.

может теневой вокзальчик устроить?

Сделать не проблема даже на данном этапе, когда весь путевой уложен. Но я никогда не был сторонником этой идеи.

[youdmit]

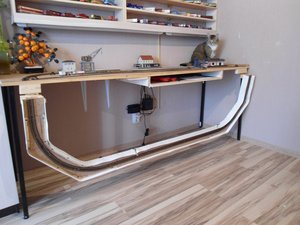

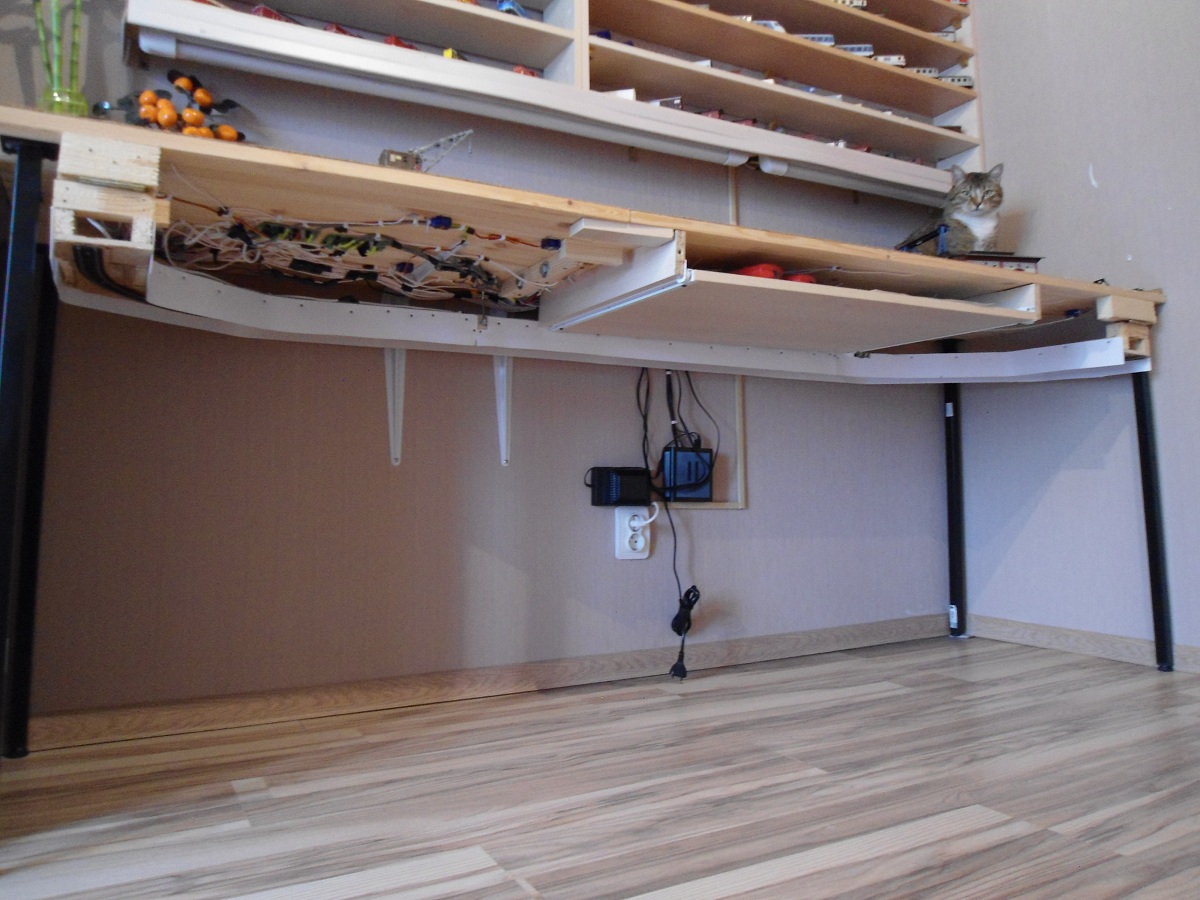

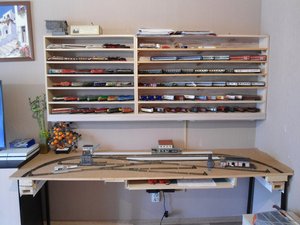

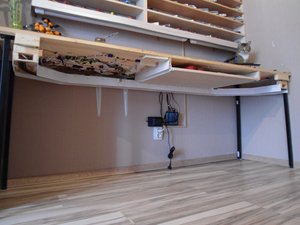

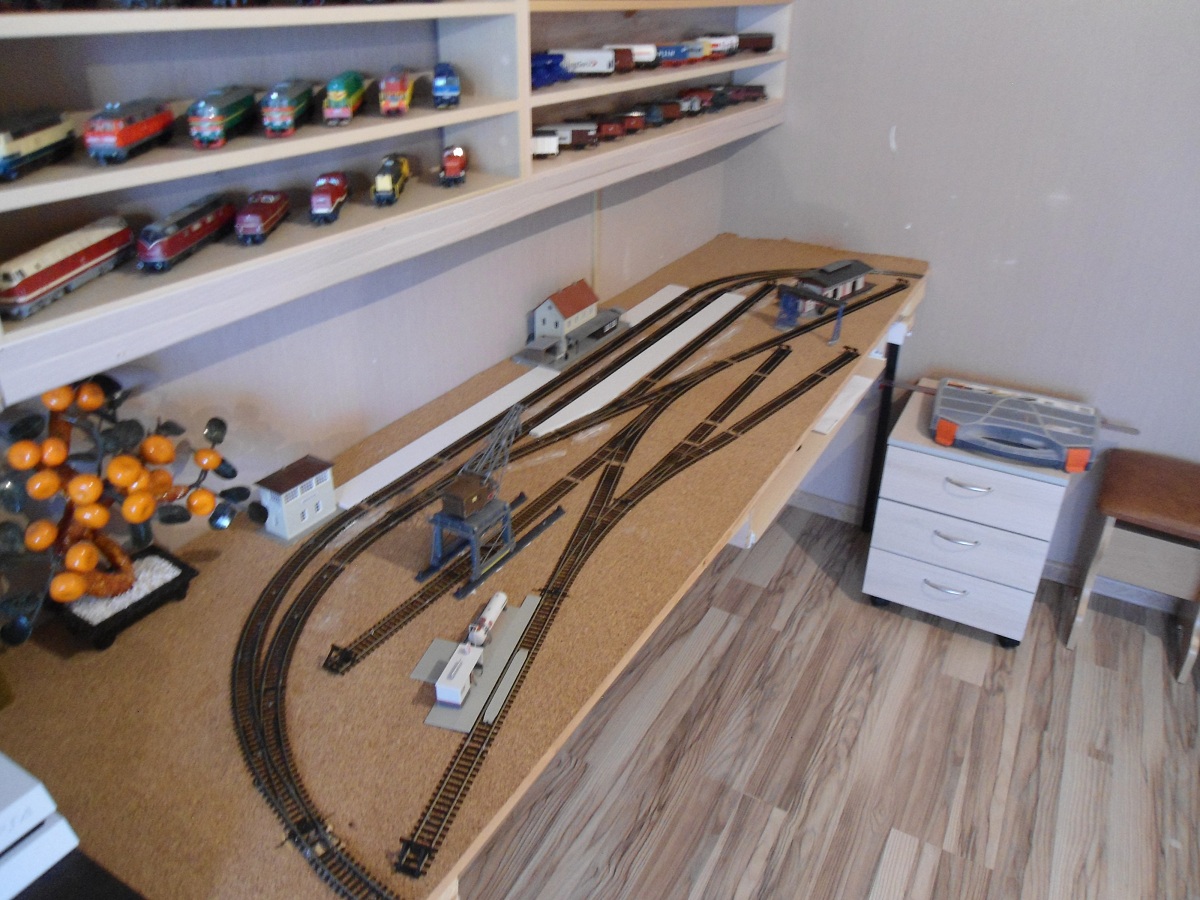

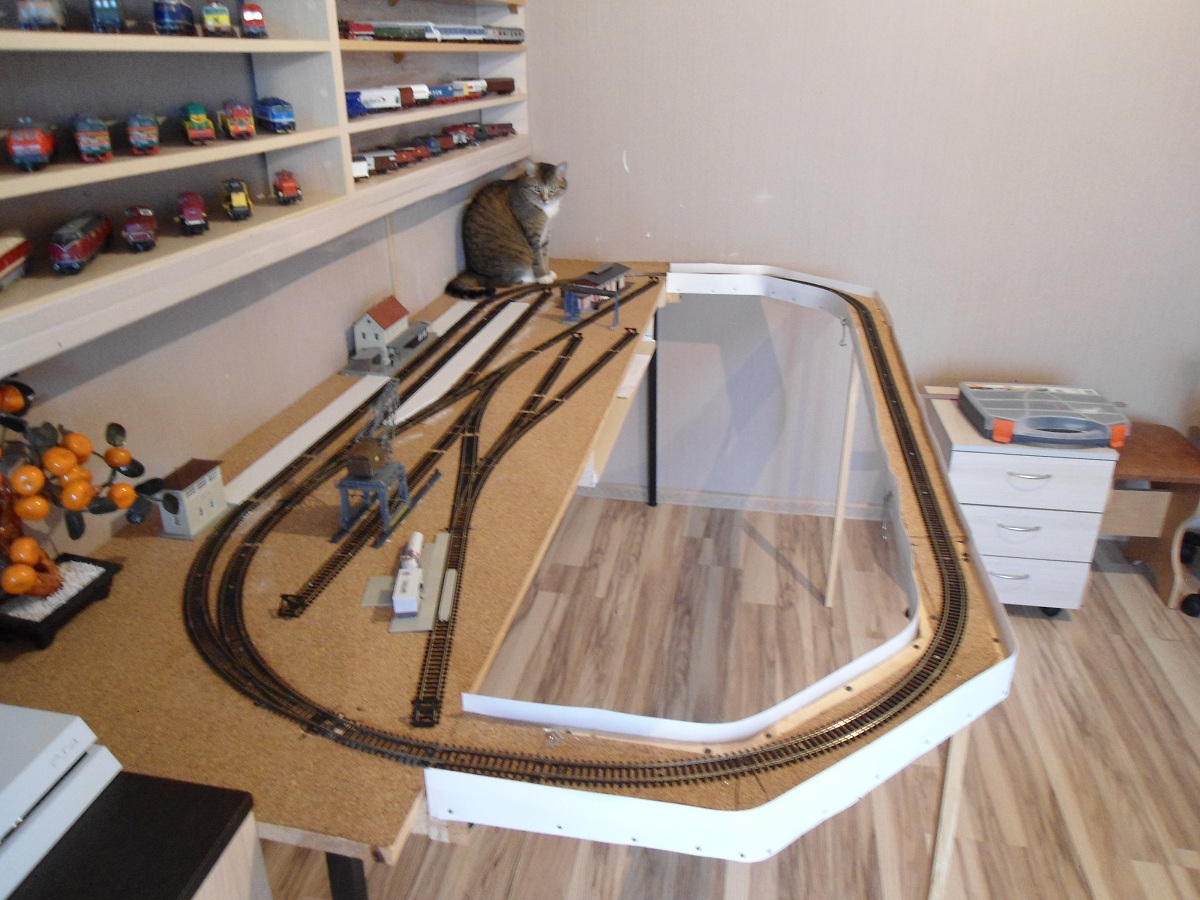

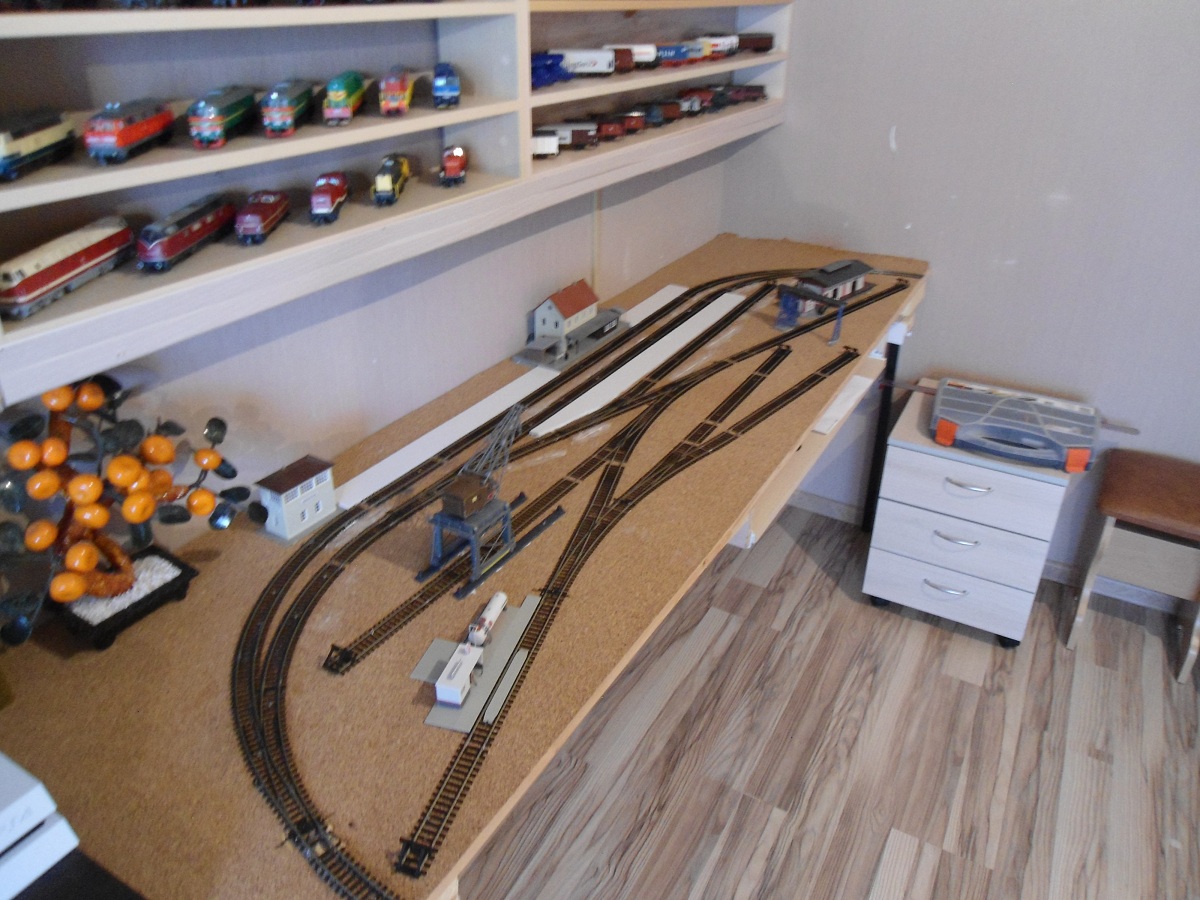

Нашёл на сайте наших коллег. Может кому-то это поможет в поиске решения, а то и сподвигнет на постройку макета...

[Eisenbahn_H0]

...сподвигнет на постройку макета...

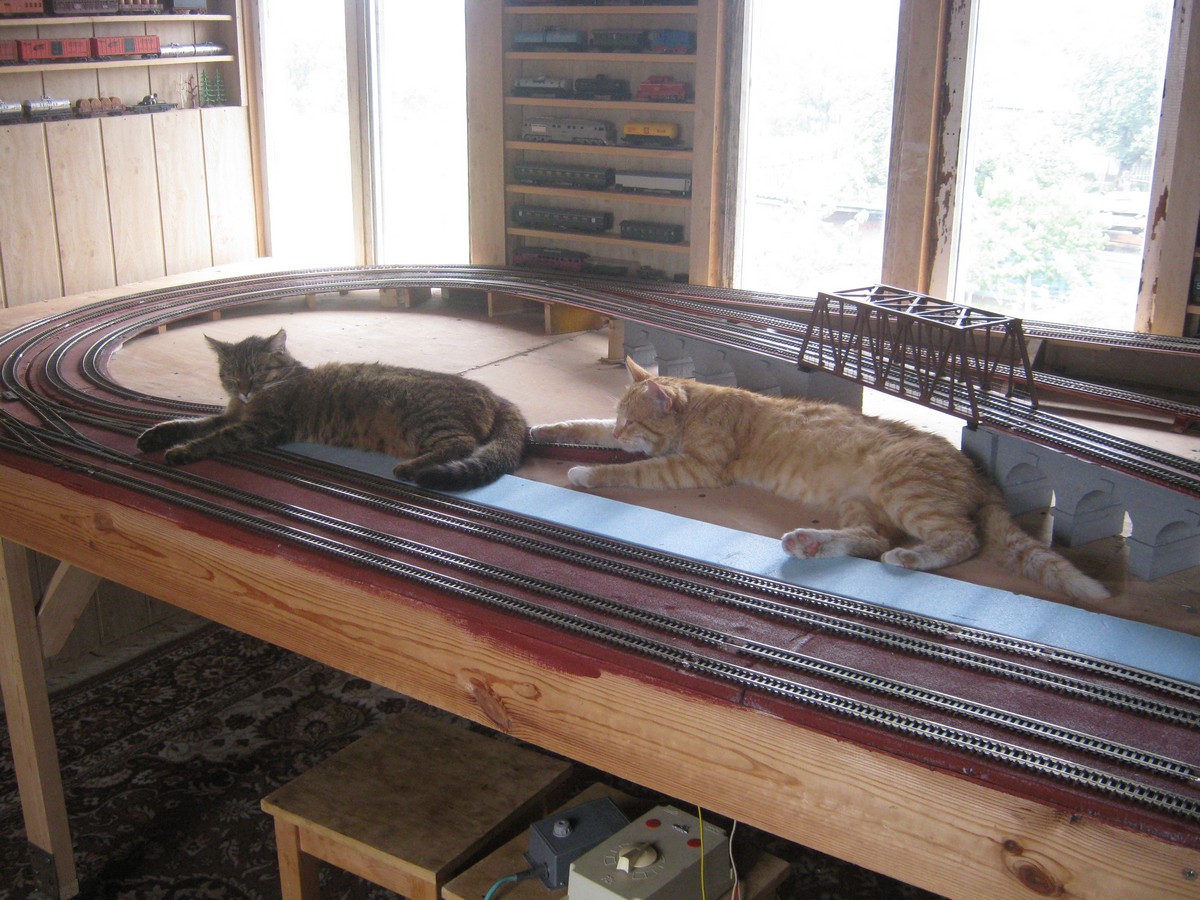

Такой Главный диспетчер, как на 5-й фото 100% сподвигнет!
Хммм... а идея интересная.

[Барбос]

...Имел обстоятельную беседу с коллегой Фонзенгером, за что ему отдельная благодарность.
В принципе, производитель всё задумал правильно и просто - напряжение нужной полярности должно поступать на остряки и крестовину исключительно за счёт надёжного прижатия остряков к рельсам...

Я точно такие же стрелочки (pilz\tillig) тоже "помацал", у Юры fonzenger-a их и покупал. Задумка то у них может и хорошая, но исполнение не впечатлило совсем, даж наоборот, расстроился я тогда, усики у них действительно совсем не прижимались к рельсу, болтались как то, нужен был только привод для создания нажима, а родной привод не справлялся ну никак .
А вот другие fonzenger-овские (бу) стрелки попавшие ко мне, Roco и Peco, очень и очень хороши! ими Я доволен.

[Muton]

Нашёл на сайте наших коллег. Может кому-то это поможет в поиске решения, а то и сподвигнет на постройку макета...

О, спасибо! Классная задумка и реализация, сохраню себе впрок...

[Afess]

Нашёл на сайте наших коллег. Может кому-то это поможет в поиске решения, а то и сподвигнет на постройку макета...

а крутая задумка, только не нравится что вторая часть тупо проезд. вот если тоже типа полкм сделать выдвинул приставил на ножки и готовый макет. что-то подобное мыслил и я только несколько колочек, будет как модульный

[youdmit]

Две радиусные стрелки старого Фляша создали проблемы в правой горловине.

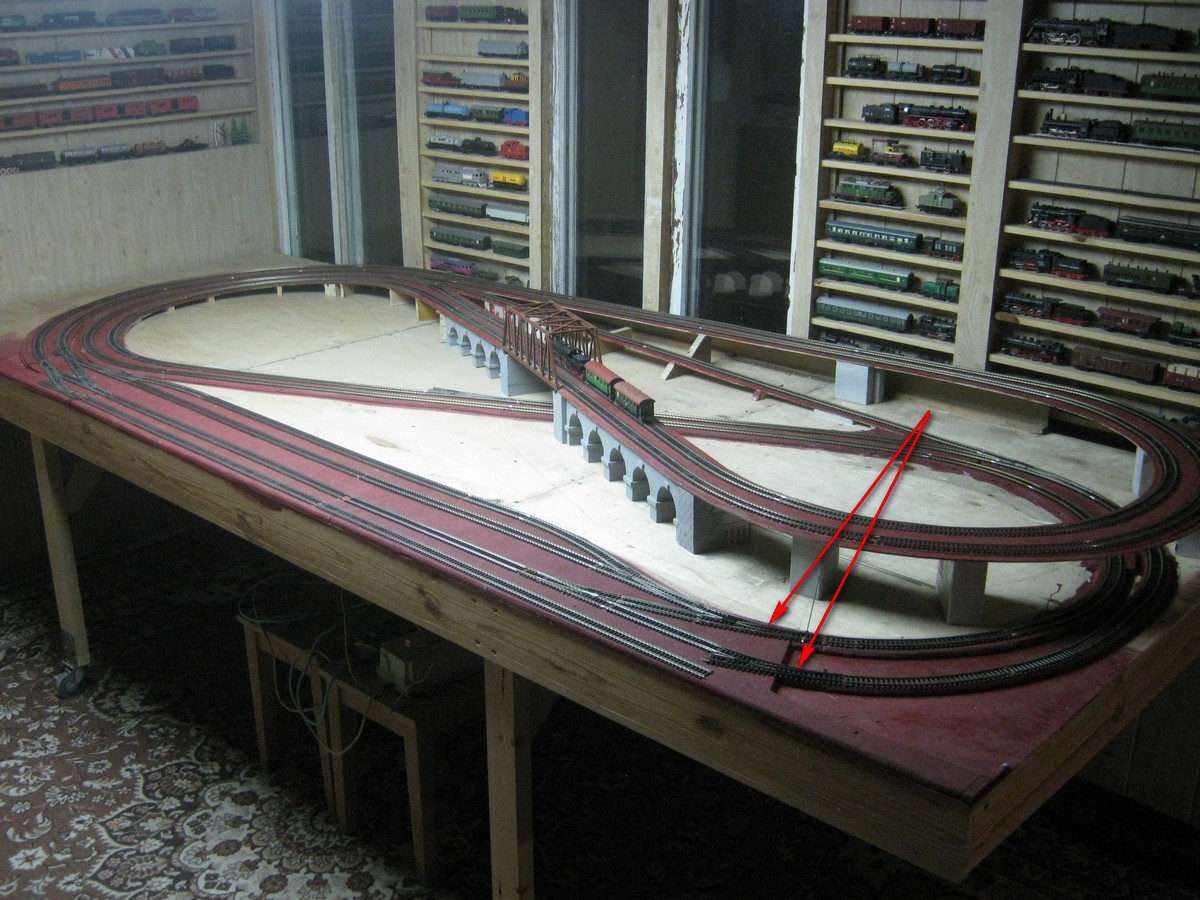

Вот здесь они стояли. Хорошо вписались, должен заметить...

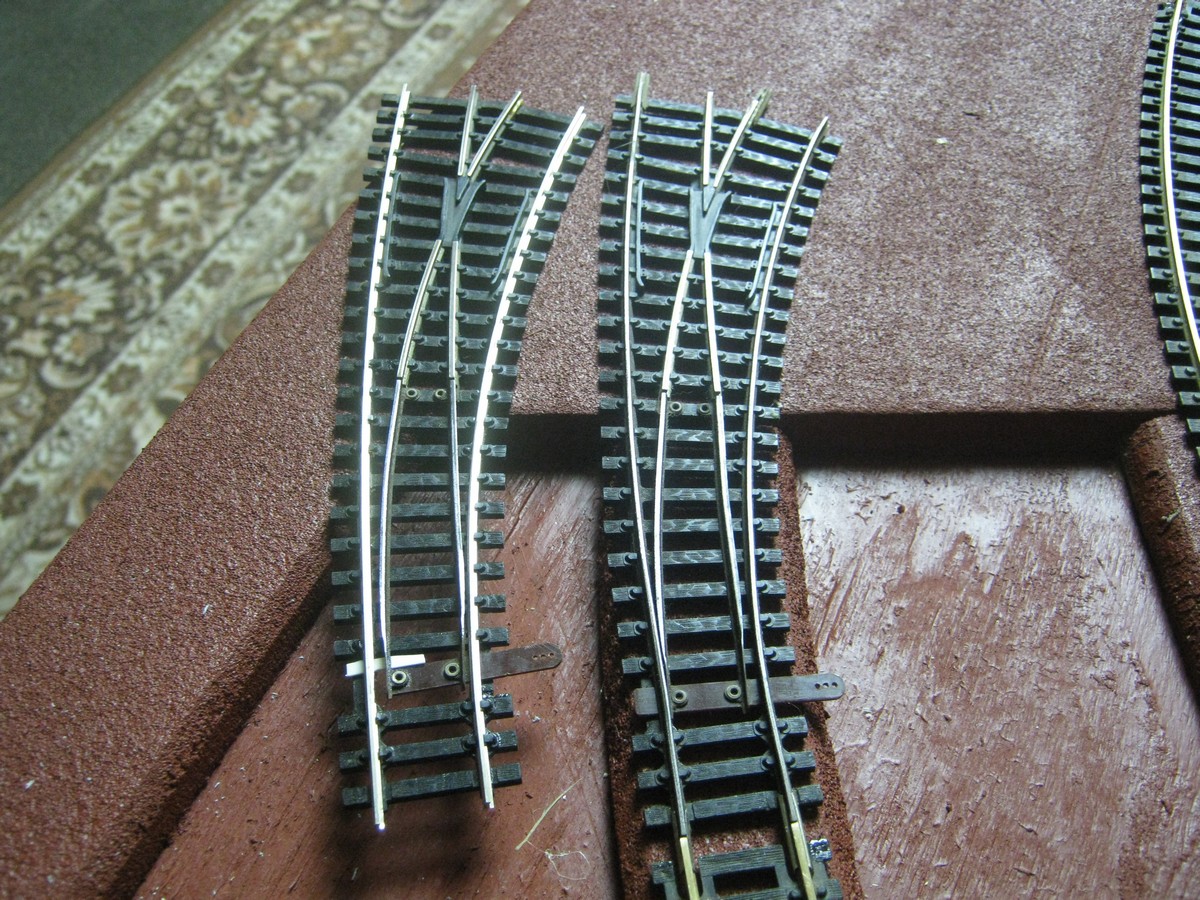

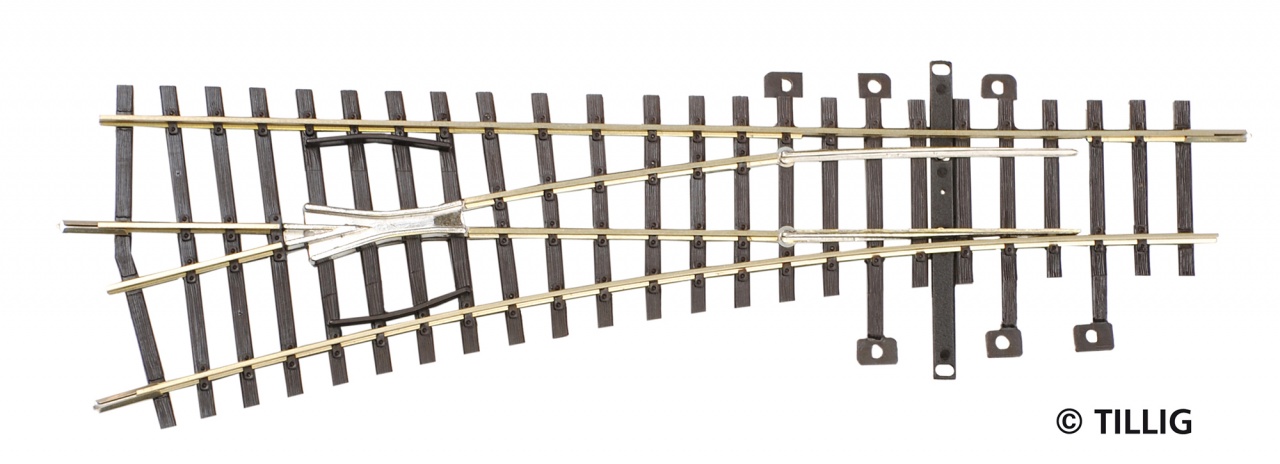

Так они выглядят. На левой по совету Игоря Бурбона заменил рельсовую нить. В оригинале шёл штампованный из жести рельс.

Но внутренний радиус у них R1 и как бы хорошо они не легли в горловине, но зачем они там нужны, если не всякий локомотив может со станции уехать...
На днях получил от нашего коллеги http://oef.com.ua/viewtopic.php?f=11&t=744 обычные прямые стрелки Atlas.

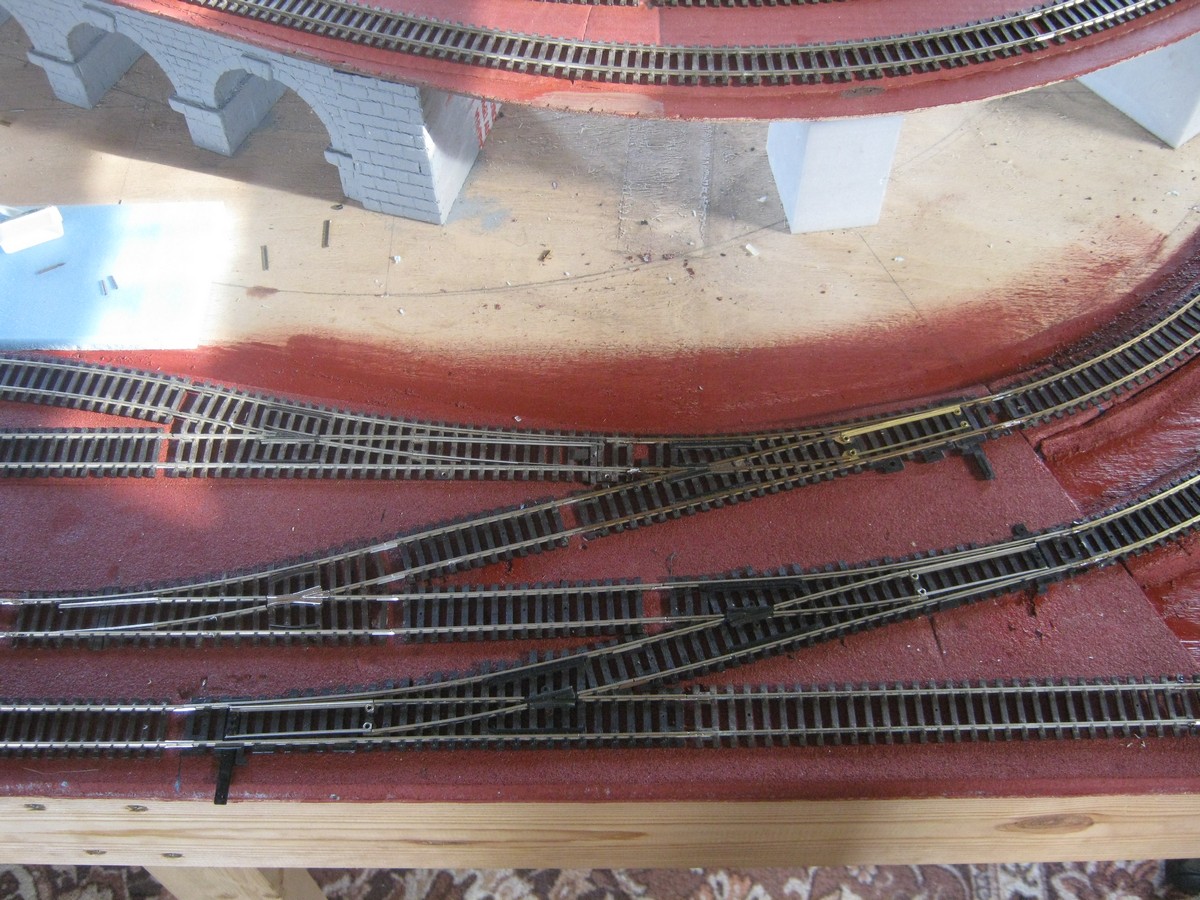

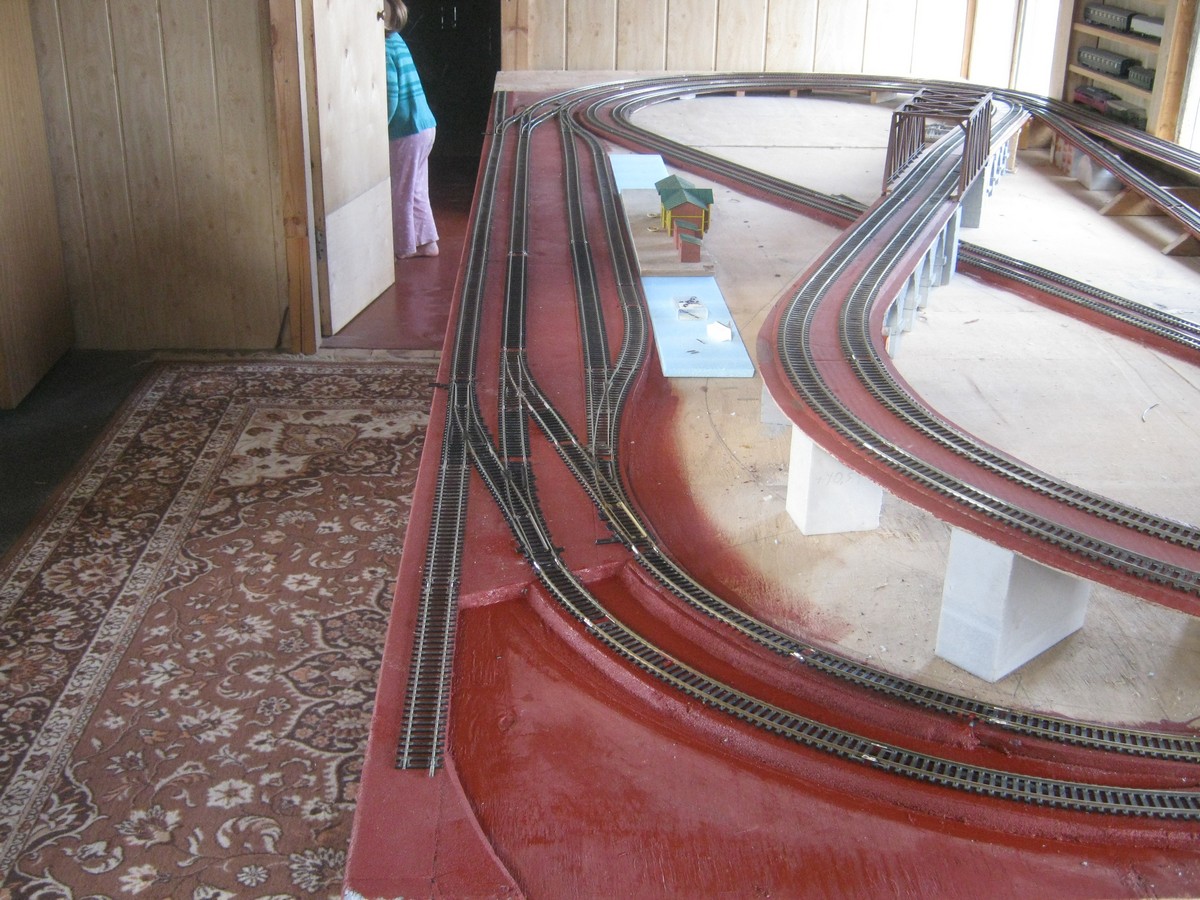

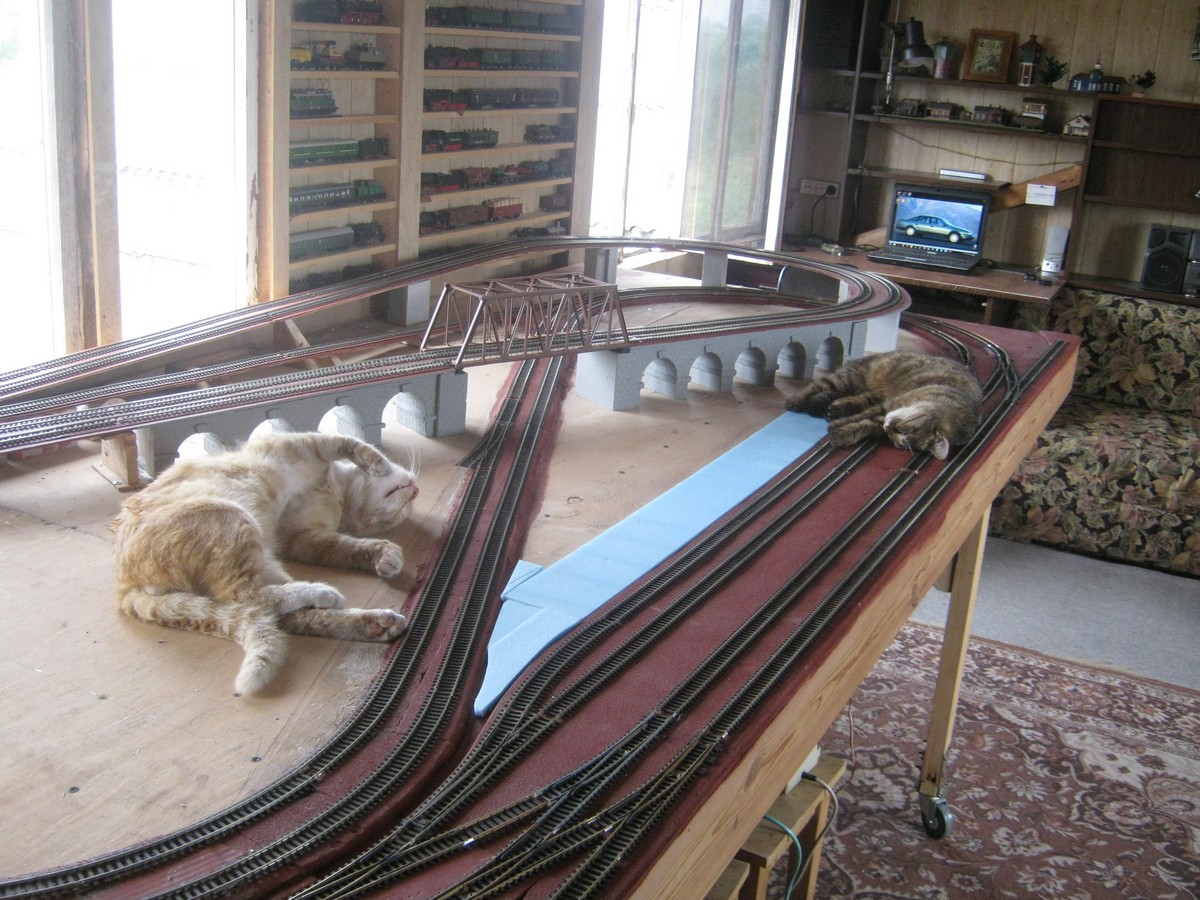

Добавил их к имеющемуся путевому материалу и горловина теперь выглядит так.

Проблемы вроде исчезли, но для полной уверенности конечно надо интенсивно погонять, о чём уже упоминал. Только никак не получается...
Это, к сожалению, все мои обновления по макету почти за полтора месяца...

[Muton]

Юрий Александрович, отлично! Аналогичный "фляйш" тоже выкинул со своего макета

[youdmit]

Да, ВиктОр. С обычными стрелками получилось проще и надёжнее.

OEF Forums [video]

[Олег]

Смотрю и душа радуется. ЮрСаныч - молодец

[Nef]

Смотрю и душа радуется. ЮрСаныч - молодец

Душа поёт и печалится одновременно, что не могу навестить ЮрСаныч в его Храме ))))

[youdmit]

Работы идут!

Медленно идут. Вот, например, таблички не установил...

... и имею такой результат...
