Интересные фото немецких ж.д.

[Stinky]

Тогда еще пара фоток этого многими желанного лока.

[vover]

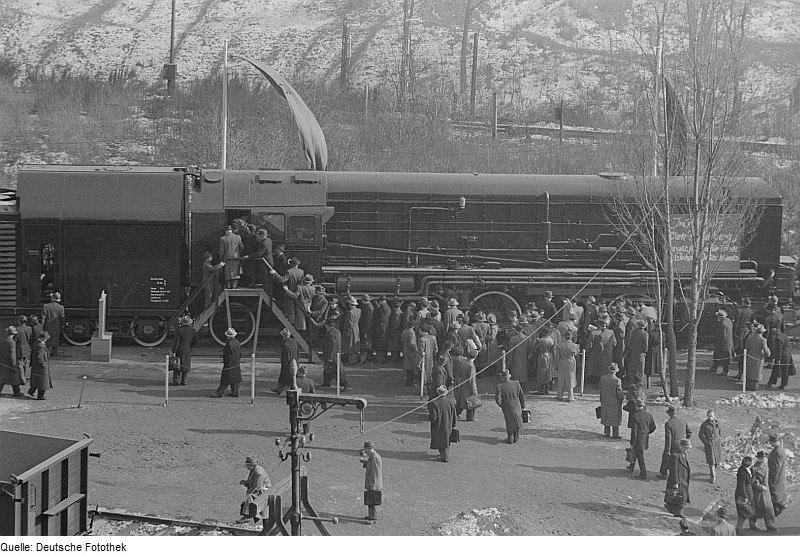

Если кому интересно, то это фотки в экспериментально-измерительном обвесе. По корпусу растянуты жмуты проводов к всевозможным датчикам. ...блин, - надо делать обзор

Кстати, Денис, у тебя не завалялось часом фоток ГДРовскго Н45 ? Тоже весьма интересная машина!

[Stinky]

Кстати, Денис, у тебя не завалялось часом фоток ГДРовскго Н45 ? Тоже весьма интересная машина!

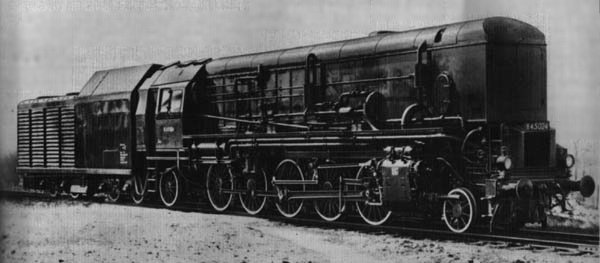

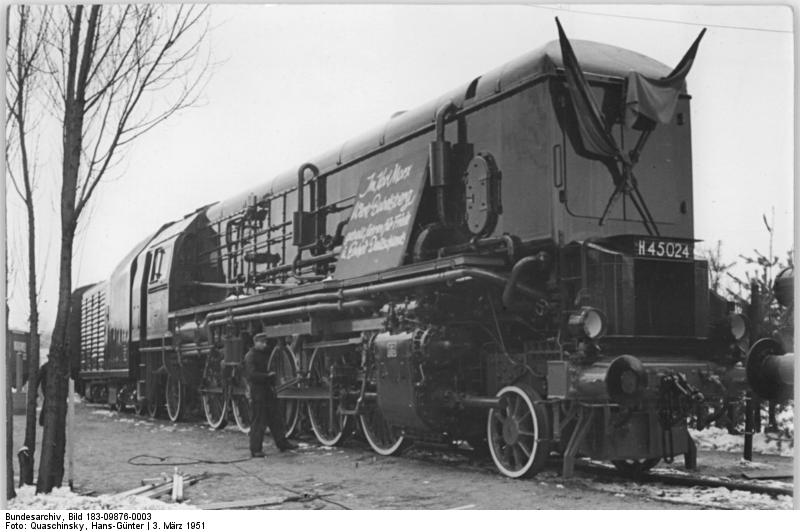

Лично в моих фотосхронах нет,но я одолжил у Гугла. Надеюсь он не в обиде.

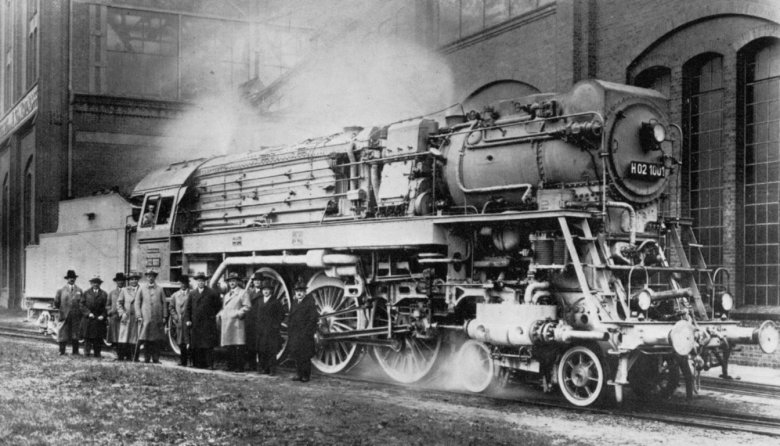

Заодно наткнулся на парочку паровозов с котлами высокого давления.

[Stinky]

Продолжаем смотрины.
Американские окупационные тепловозы в Европе.

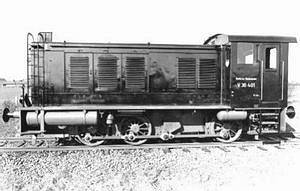

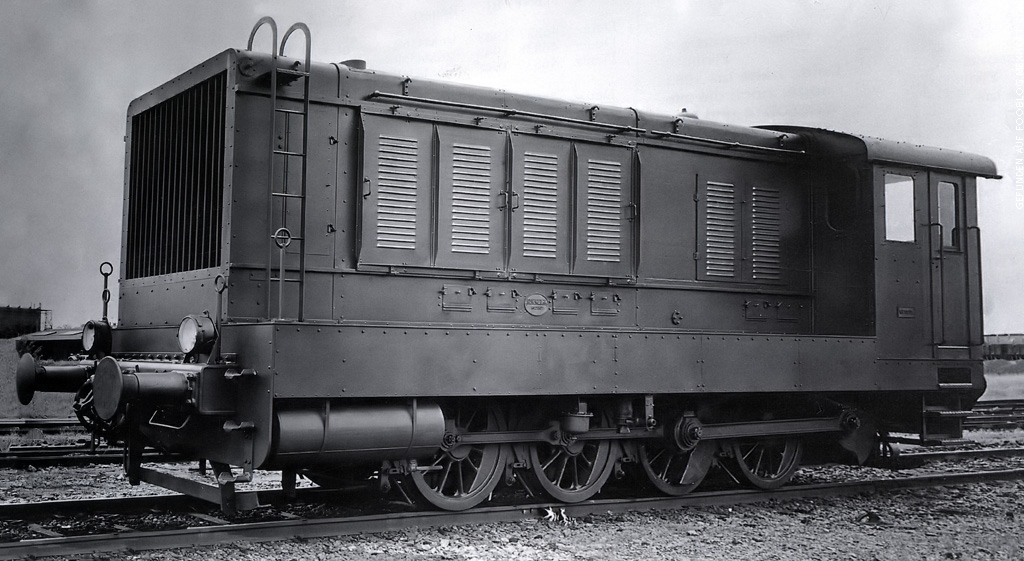

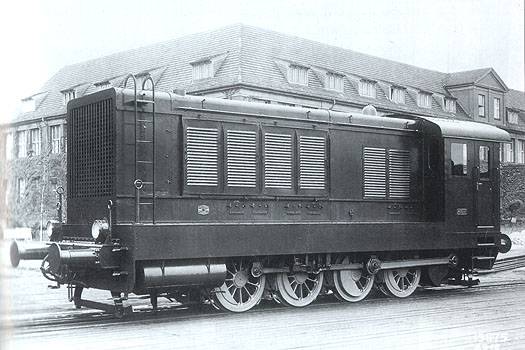

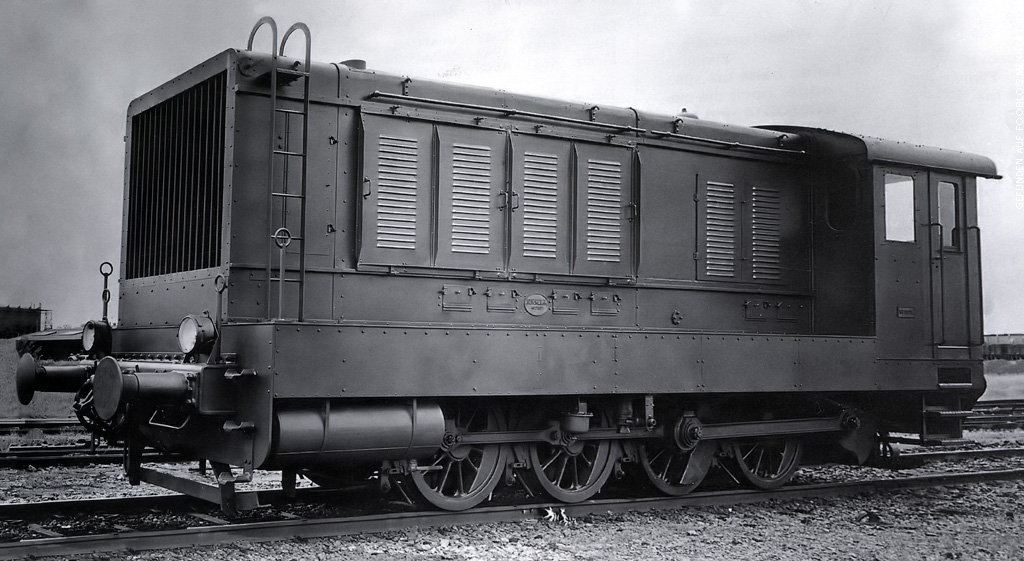

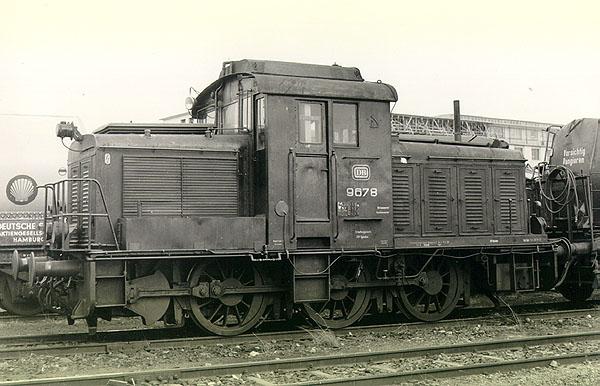

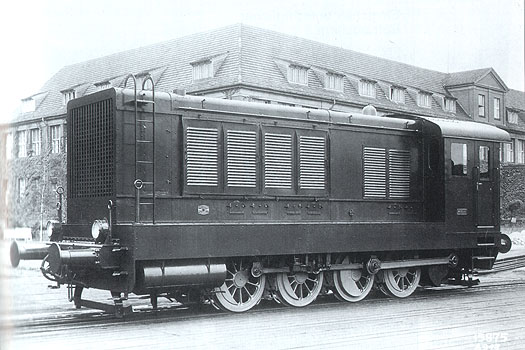

Вермахтслок V36,такой разный.

Обычный и удлиненный

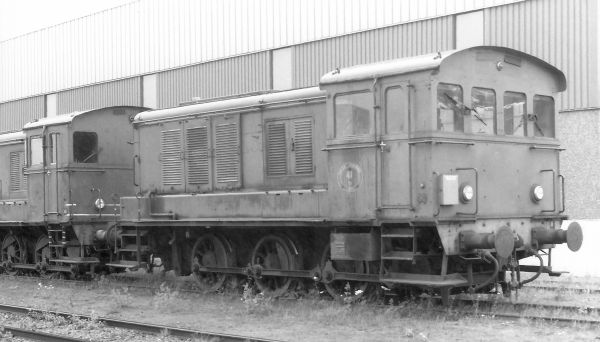

Послевоенный для Швеции.Завод изготовитель Дойц.

Тепловоз Люфтваффе.

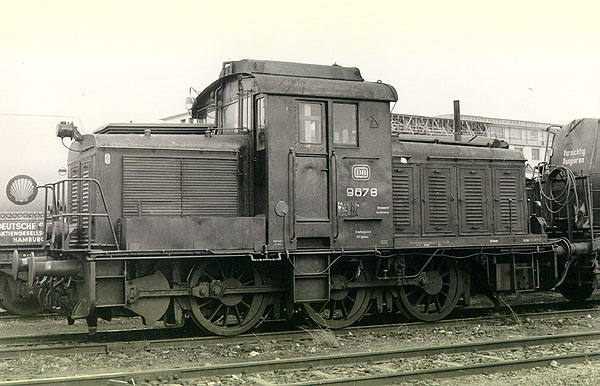

Еще один Вермахтлок.(WR550D14)

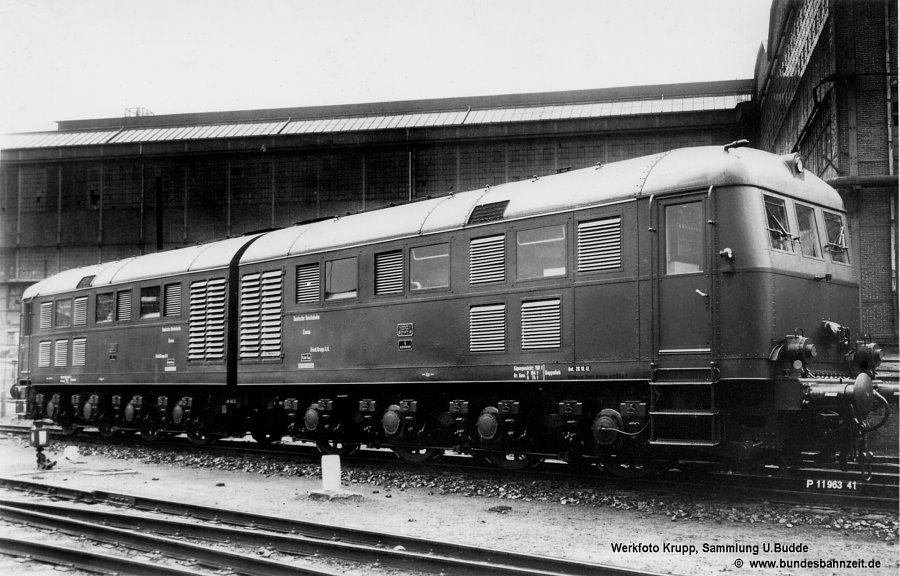

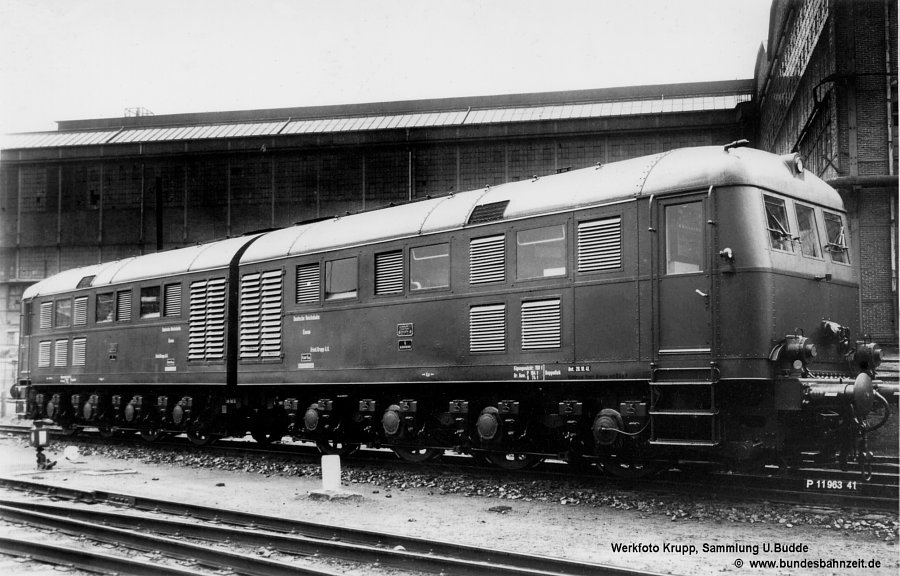

Тоже вермахт двухсекционный тепловоз.

Вагон для перевозки... Торпед.

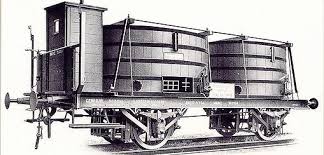

Вагоны для перевозки навоза.

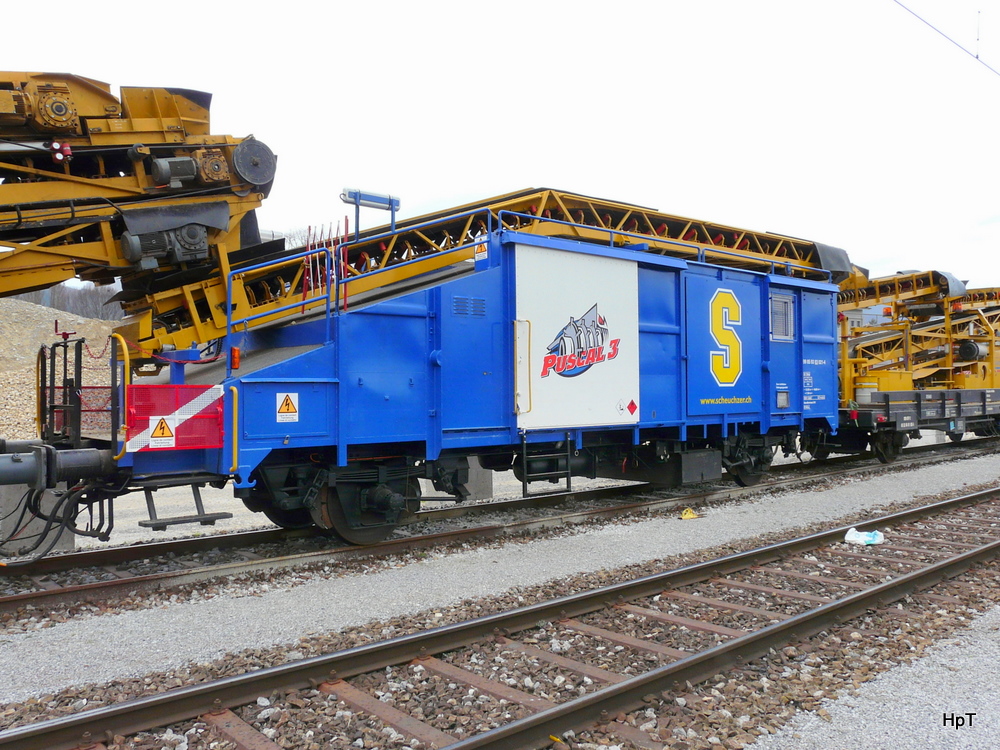

Необычный спецвагон путевого поезда.

[burbon]

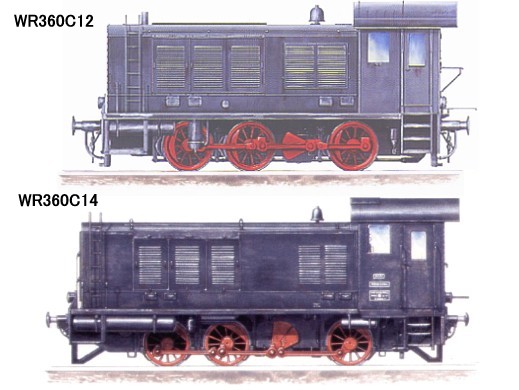

WR360C14 вижу впервые
А двухсекционный V188 у меня сейчас лежит на профилактике. На днях попробую отфоткать эту модель.

[Stinky]

Немецкие паровозы для других стран.
Австрийский 4х цилиндровый паровоз Wurtemberg 2-12-0 of 1917,
Постройки завода Florisdorf.

Того же завода Class 269.

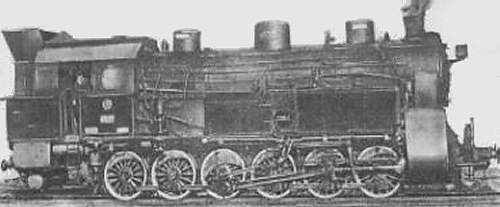

Class 45,построен для Болгарии в 1922году заводом Hanomag.

Тоже для ж.д.Болгарии Class 46.Построенные заводами Cegielski Poznan и Шварцкопф
в 1931\1942годах.

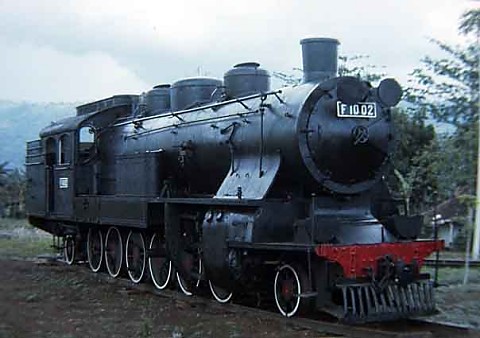

Для Ямайки (Javanic F1018),построенный заводом Hanomag в 1915году.

Вюртембергский Class K(1917год),постройки Maschinenfabrik Esslingen.

[Muton]

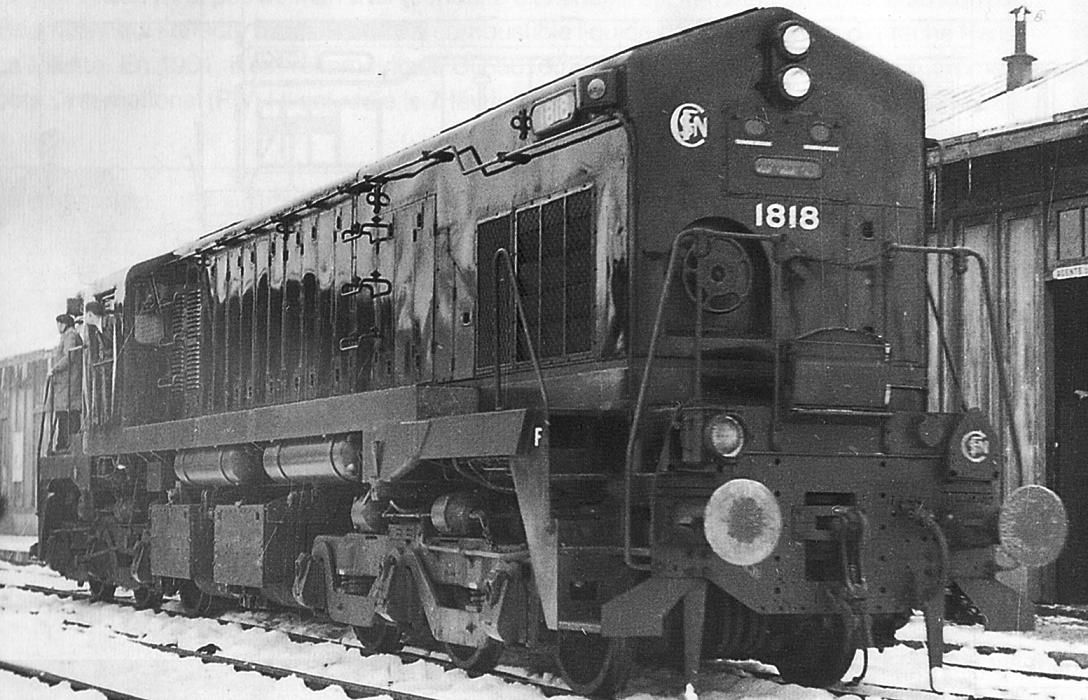

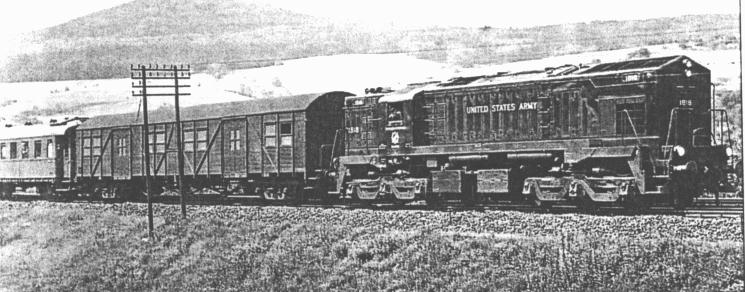

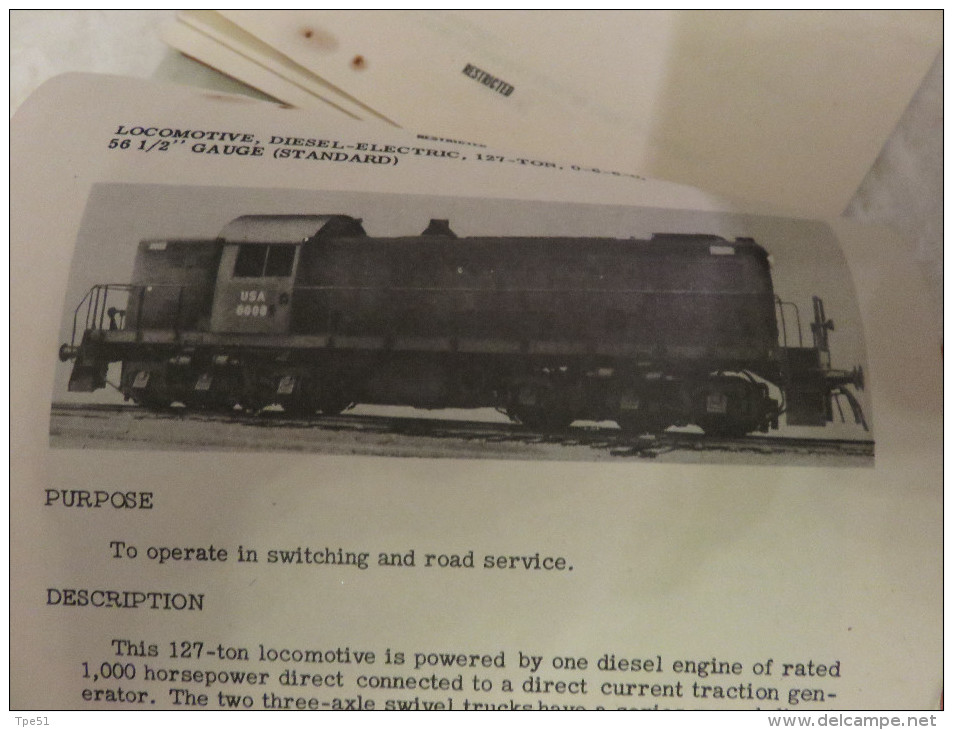

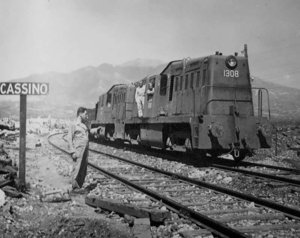

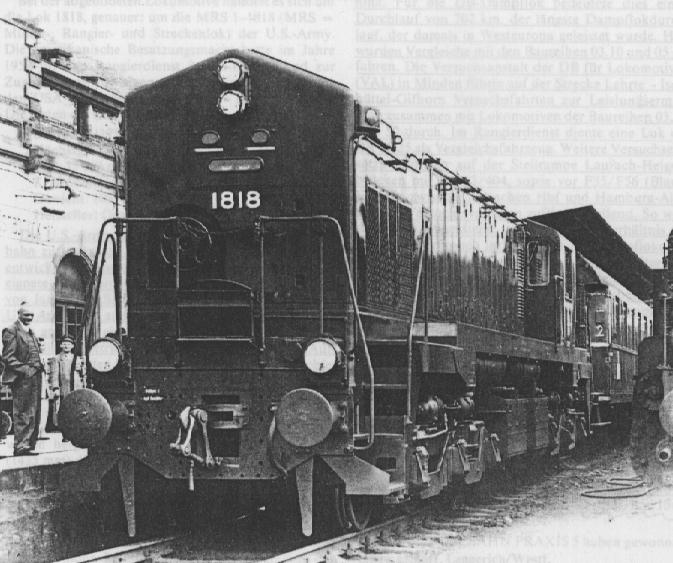

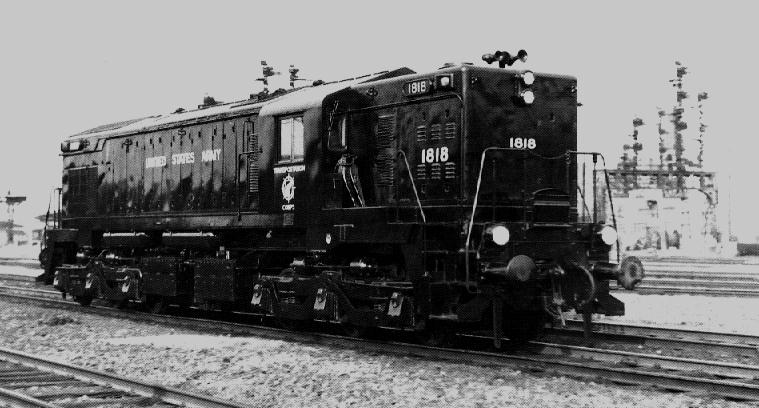

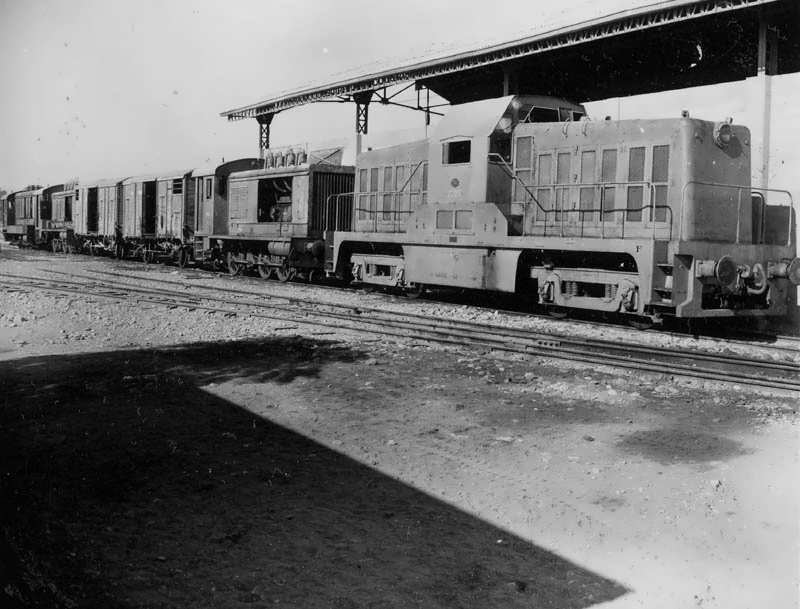

Американские окупационные тепловозы в Европе.

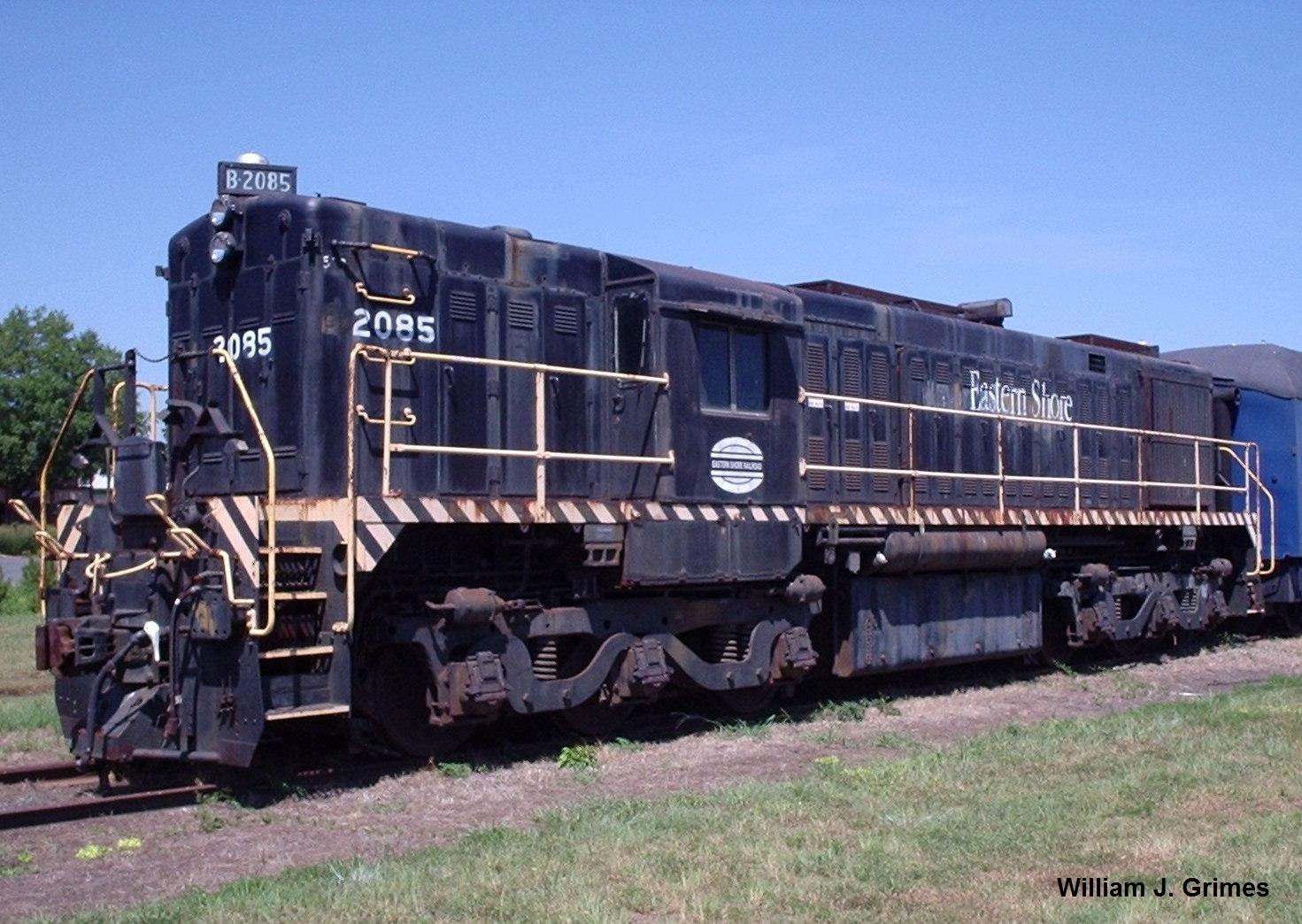

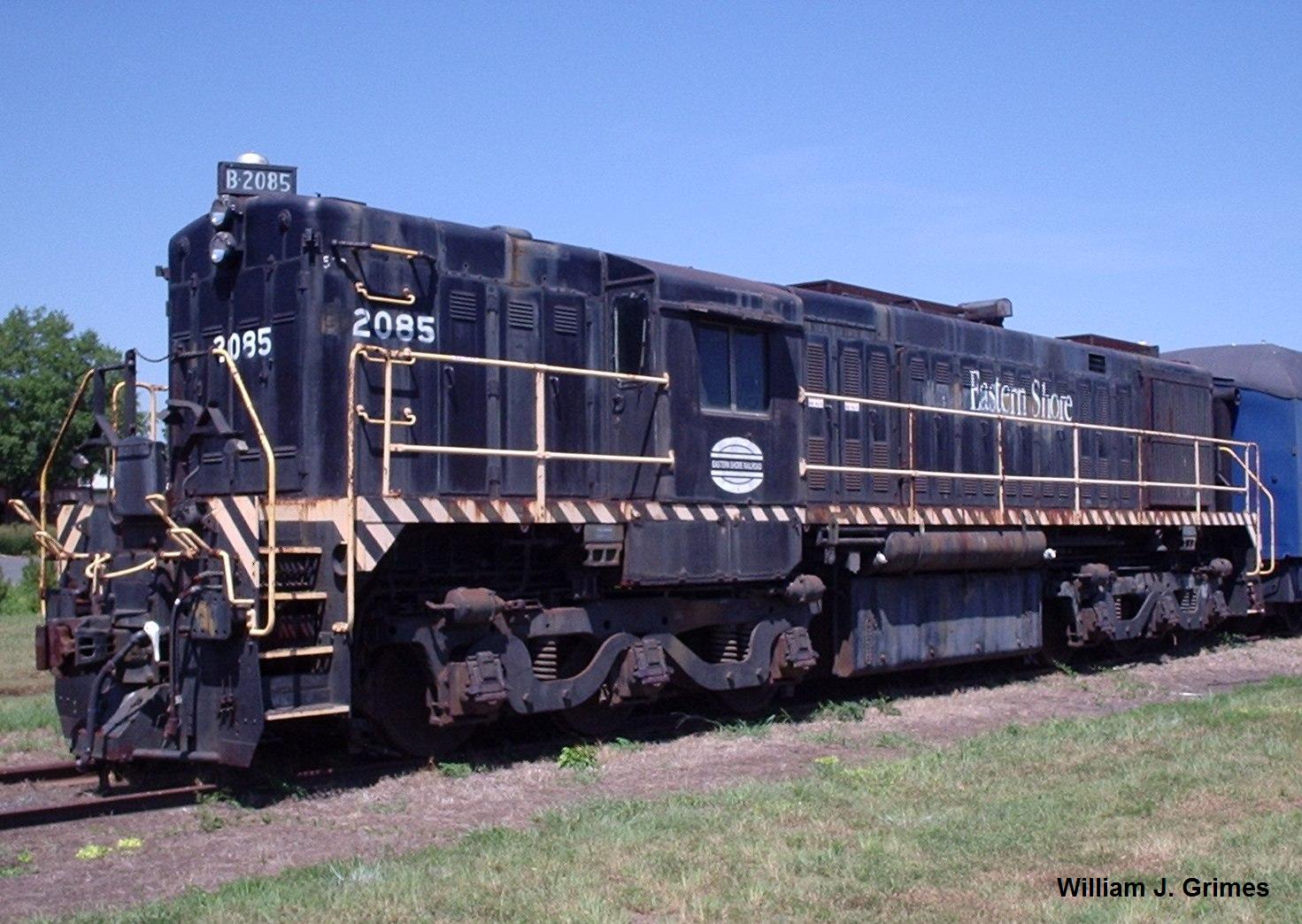

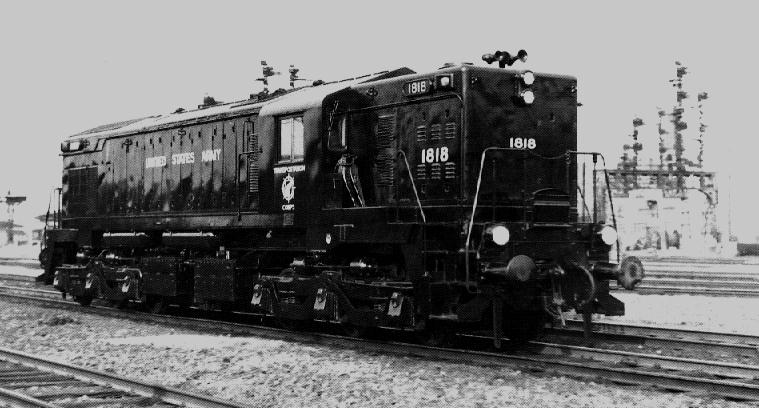

Немного добавлю. Это MRS1 производства EMD (аналогичные машины строила и ALCO, внешне отличались формой бака и еще некоторыми мелочами). Эти машины строились по заказу военных, для участия в снабжении войск на разных театрах боевых действий.

Во-первых, видно, что лок как бы "приплюснут" - это для того, чтобы вписываться в европейский габарит. Во-вторых, MRS1 оборудовался телегами, которые настраивались фактически под любую ширину колеи - от узкой до советской.

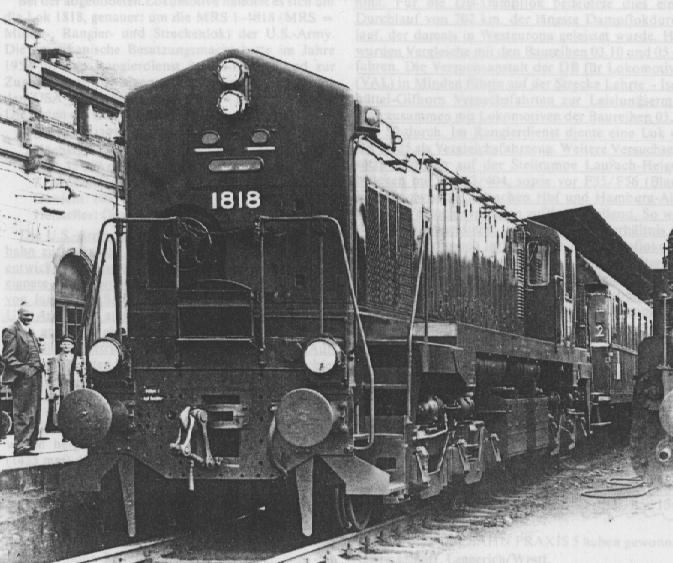

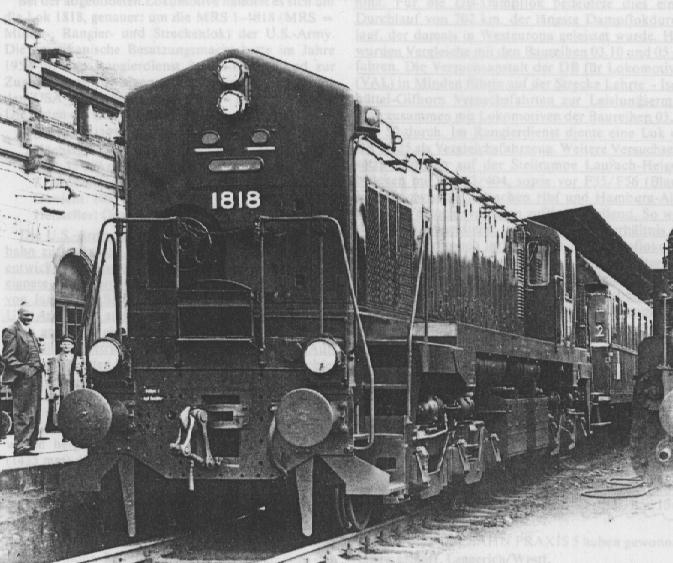

Касательно опубликованной Денисом фотографии. Фирма EMD решила, что помимо армейских тестов, неплохо бы попробовать продавать тепловозы европейцам. Потому один MRS1 оборудовали буферами и винтовой упряжью и дали покатать немцам, французам и бельгийцам.

ФРГ предпочли свои дизель-гидравлические тепловозы, а вот на SNCF попадали "американцы". Бельгия закупила NOHAB-ы, которые по сути лицензионная копия американского тепловоза.

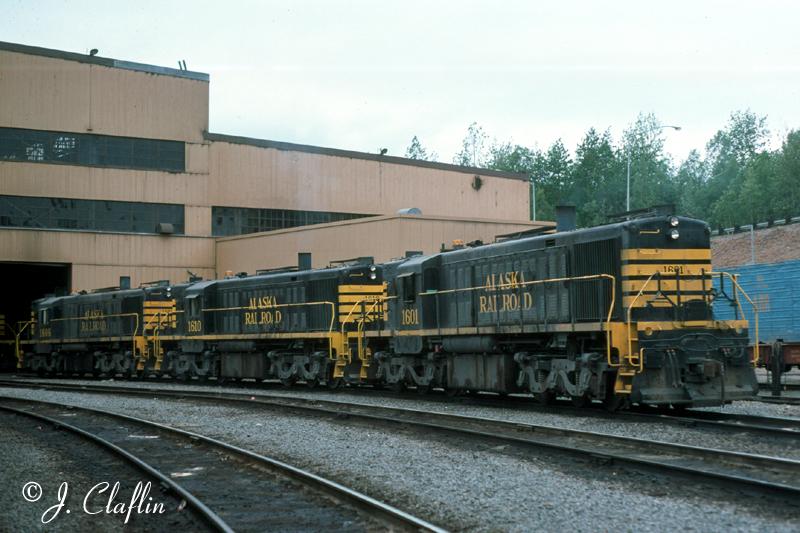

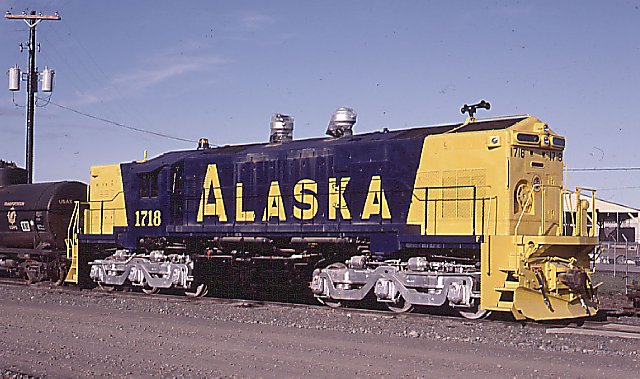

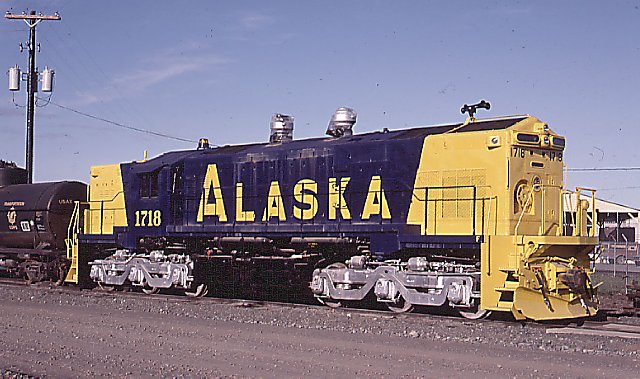

Всего EMD построили только 13 штук. В США львиную долю машин выкупила "Аляска" (они вообще регулярно скупали у военных старую рухлядь). Отдельные машины разошлись по другим компаниям.

[Stinky]

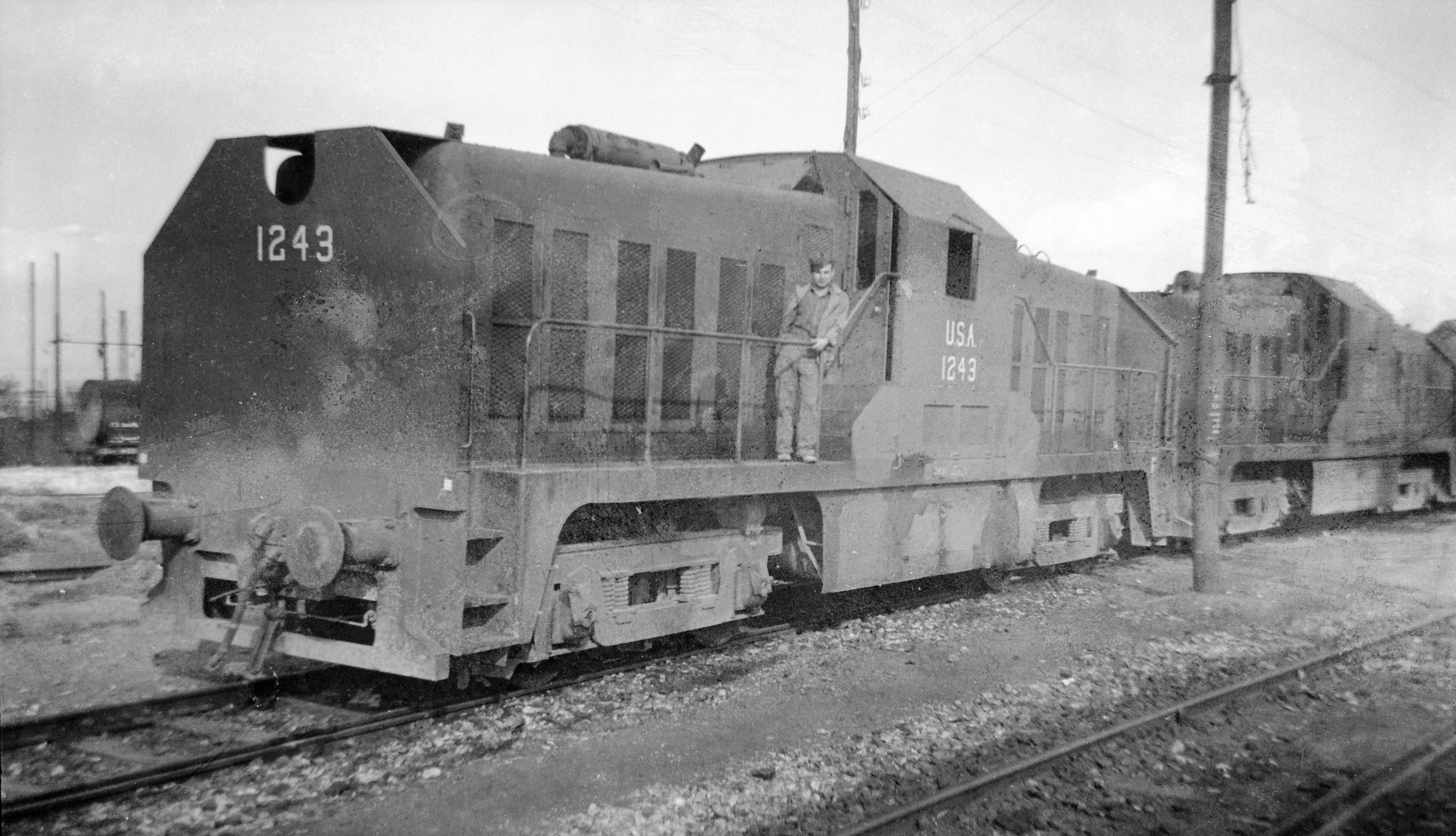

Еще оккупационных тепловозиков.Африка,Франция и Италия.

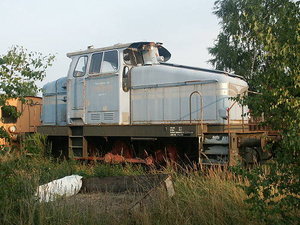

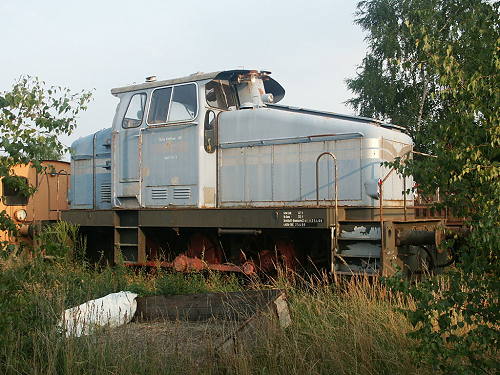

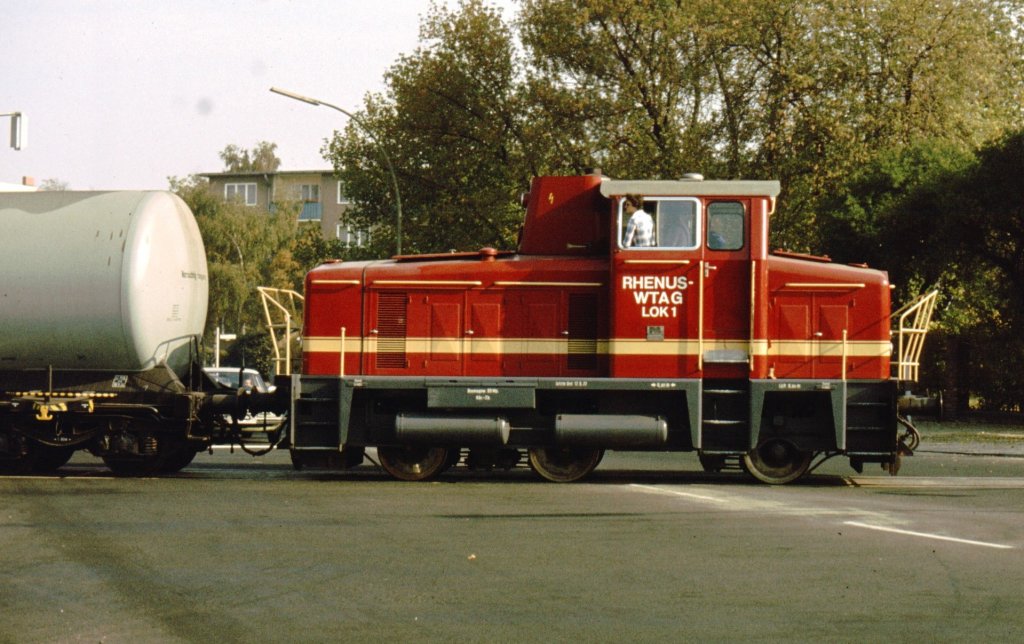

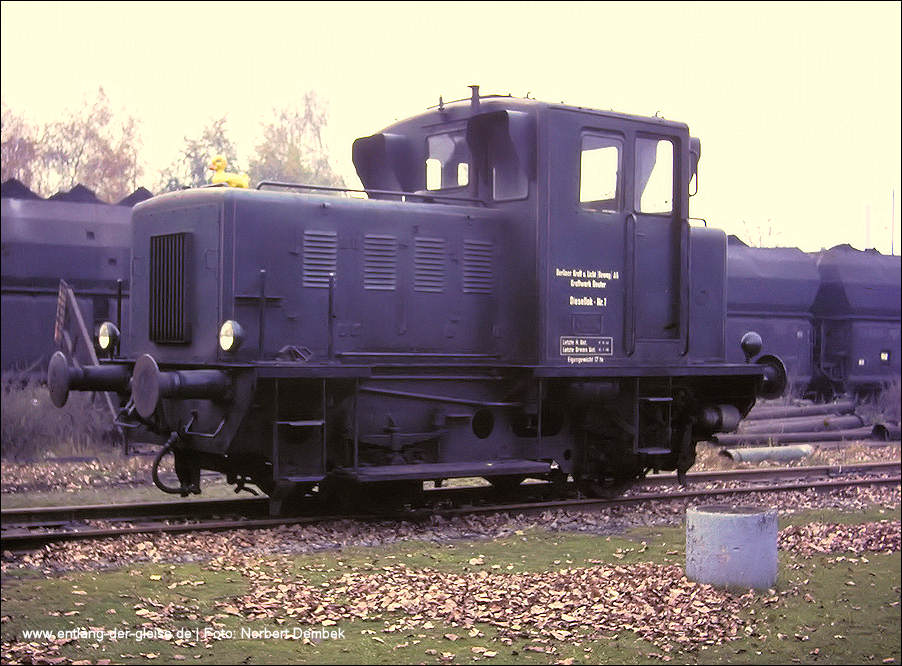

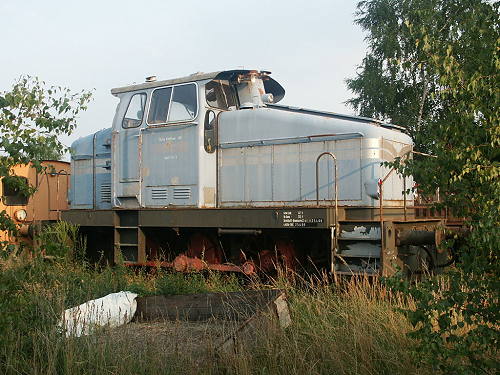

А также немецкие веркслоки.

[Stinky]

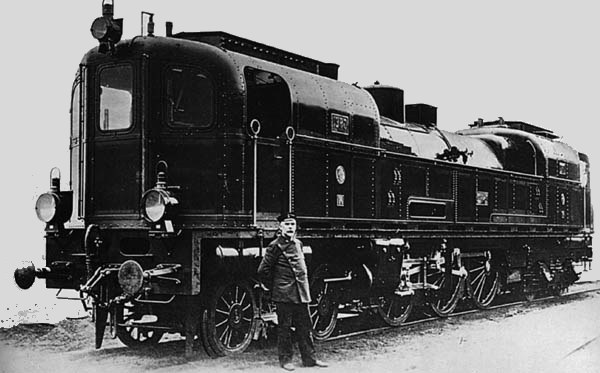

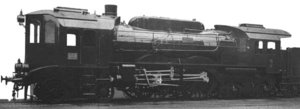

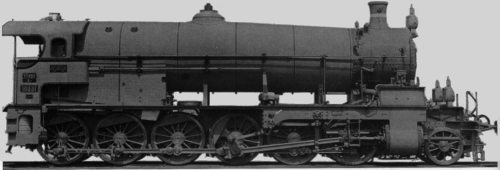

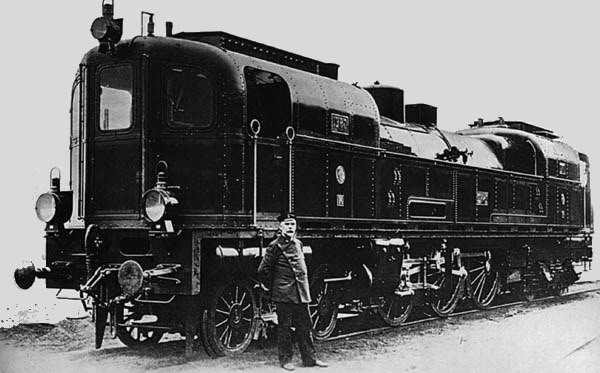

Прусские Cabforwardы.
Два локомотива( 561 и 562)были построены Henschel & Son в 1904 году,
для железнодорожной системы прусского государства.

561

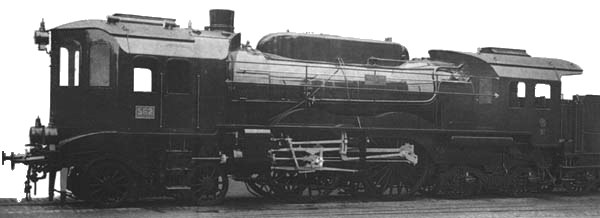

562

Первый имел полностью закрытый кузов с котлом внутри,поэтому предположительно
был довольно жарким и неудобным.Тендер лока также был вагонного типа.Второй лок
был уже с раздельными кабинами.Данные трехцилиндровые локомотивы развивали
скорость 137 км\ч,что для того времени неплохо.Позже оба лока были переделаны
в тандартный паровозный вид и прослужили до 1918года.

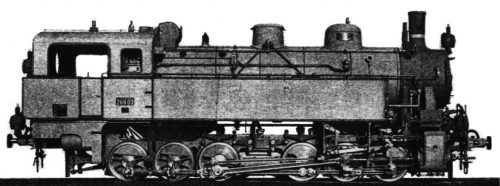

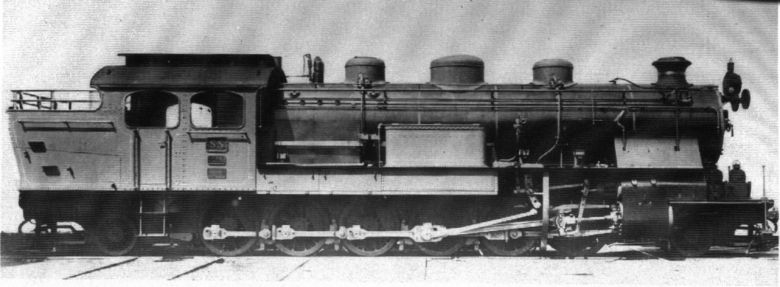

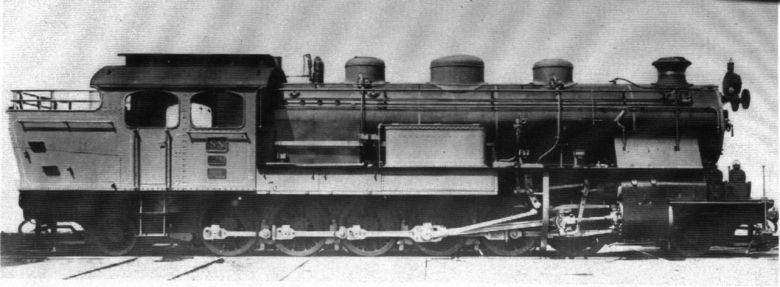

Также заводом Henschel в 1904 году был построен танк паровоз конструкции Cabforward.
Это получился тяжелый локомотив с нагрузкой на ось в 20т и скоростью 100км\ч.

T16

[vover]

Прикольные Каб-форварды! БР78 особенно удивил!

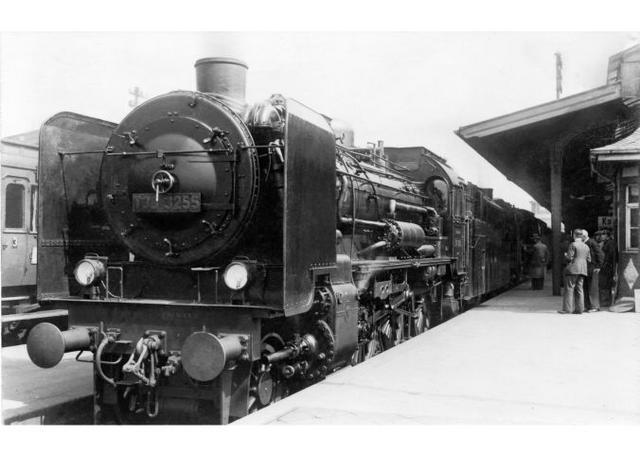

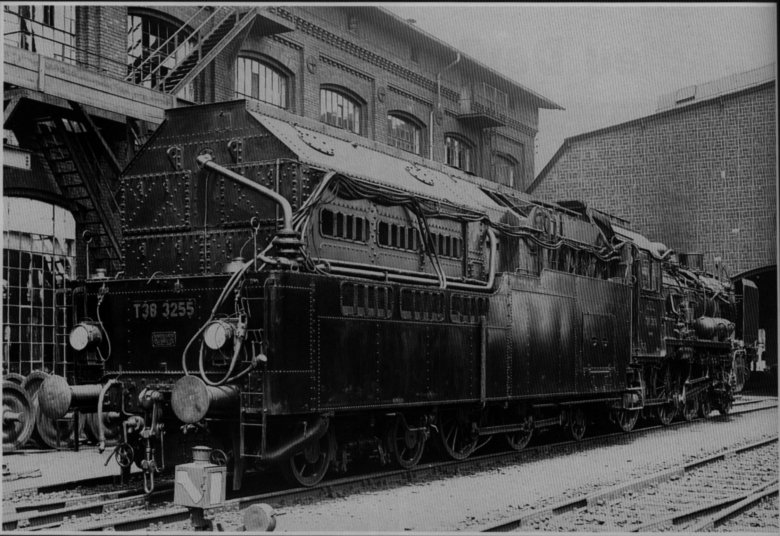

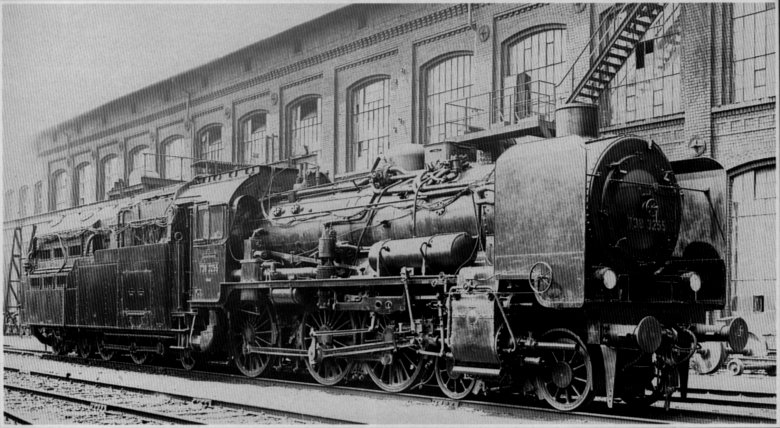

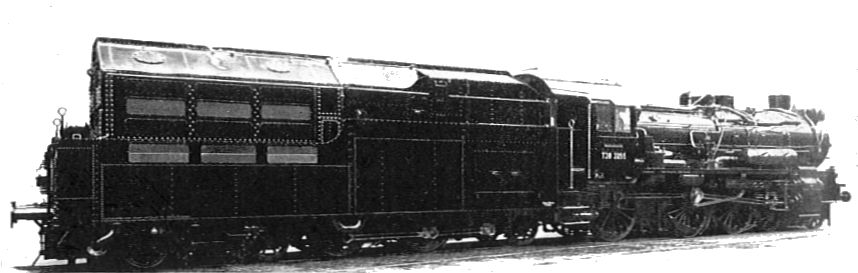

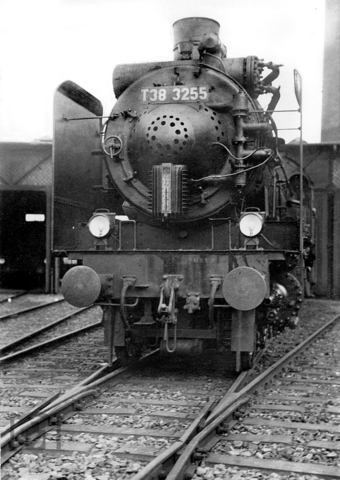

Кстати, наколупал у себя еще фоток по Т38 3255:

[vover]

Еще пара интересных фот.

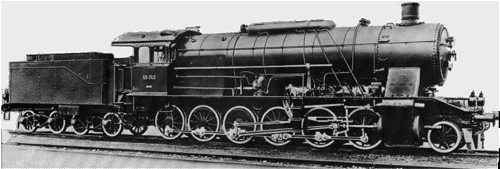

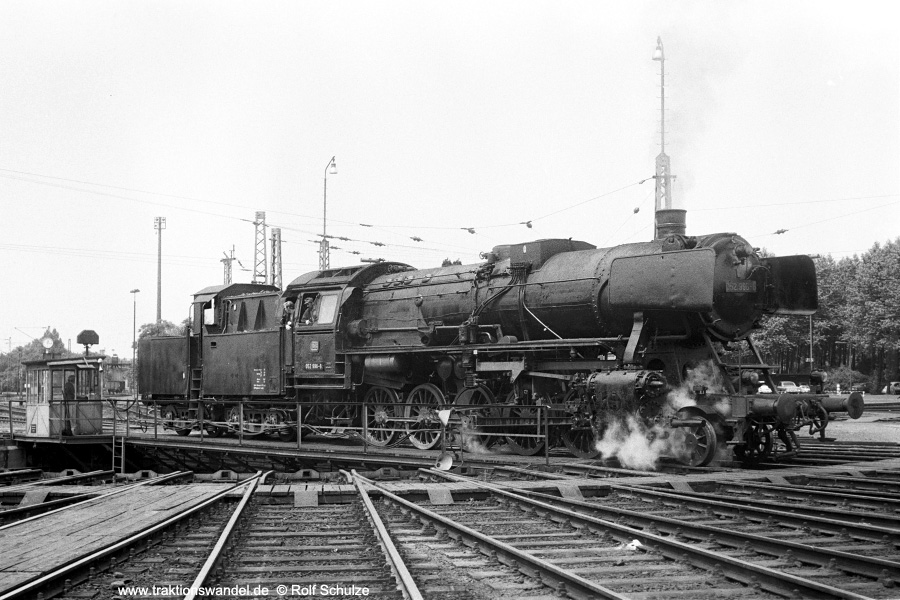

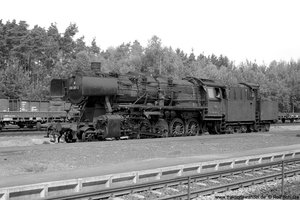

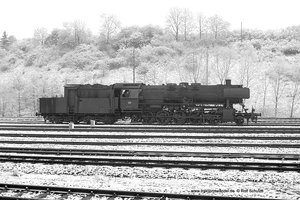

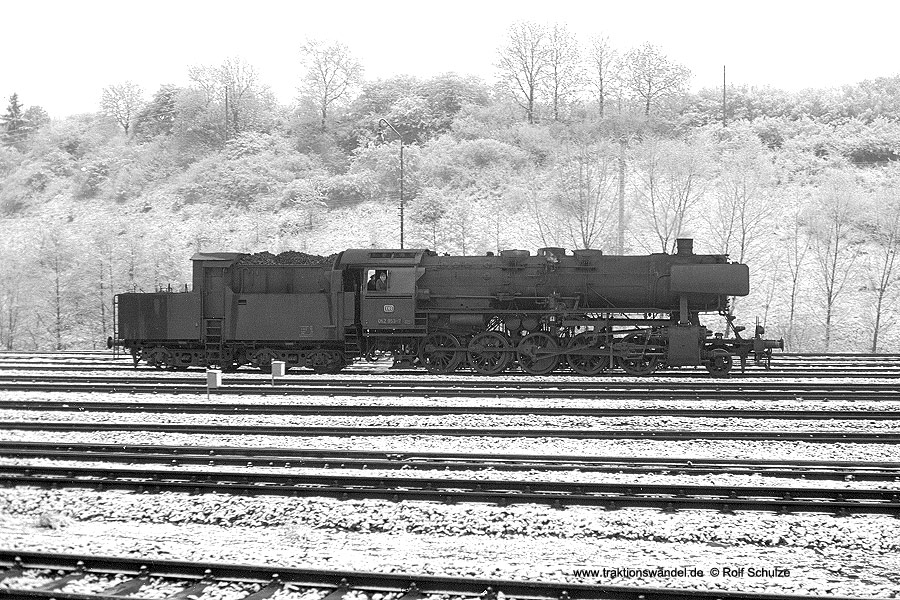

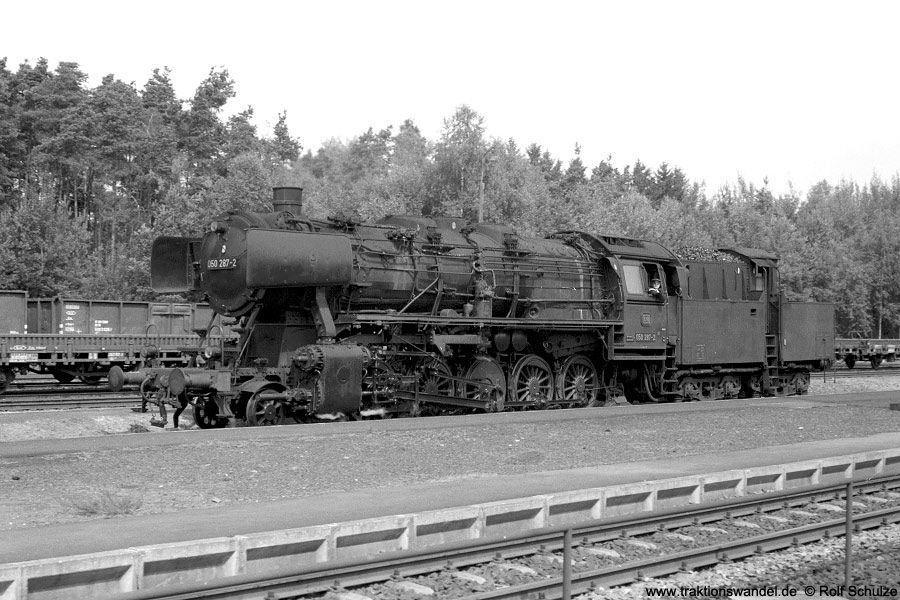

Интересная модификация 50-го паровоза с всего 2-мя сухопарниками на котле, при чем один из них характерный для паровозов 52-й серии, хотя общие черты и будка машиниста кагбэ намекают, что это все-таки 50-й паровоз. Для сравнения фото обоих:

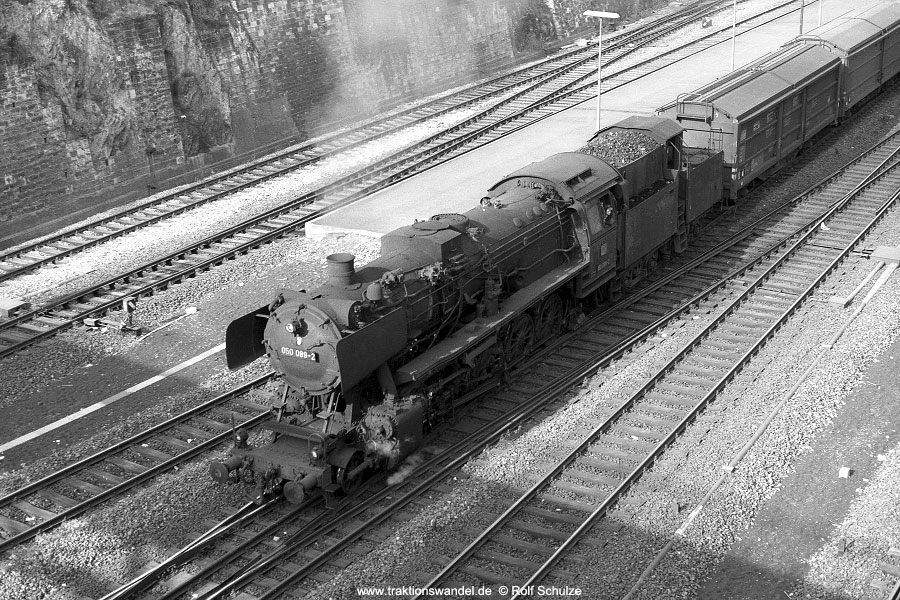

Модификация 050 089-2

Типичный 50-й

При чем модификация не единичная:

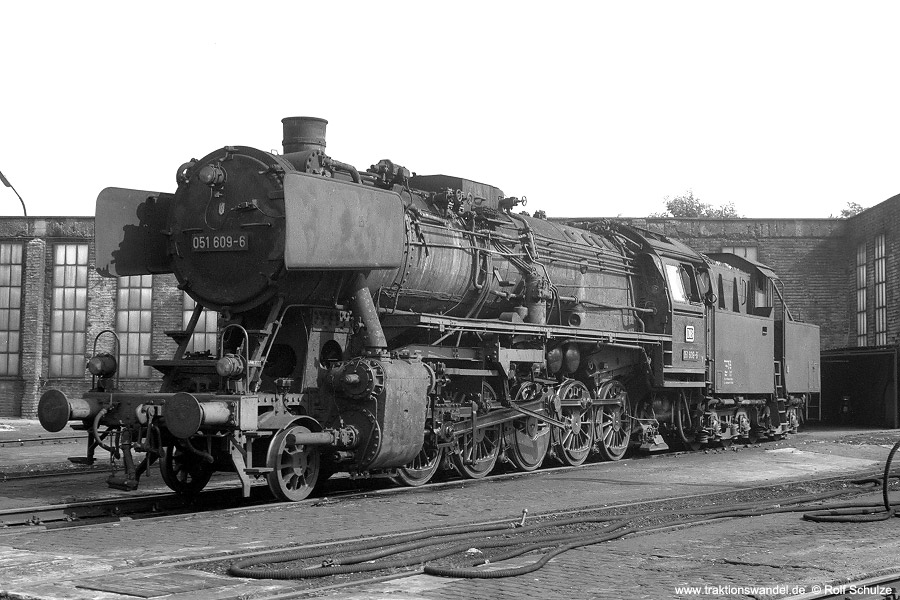

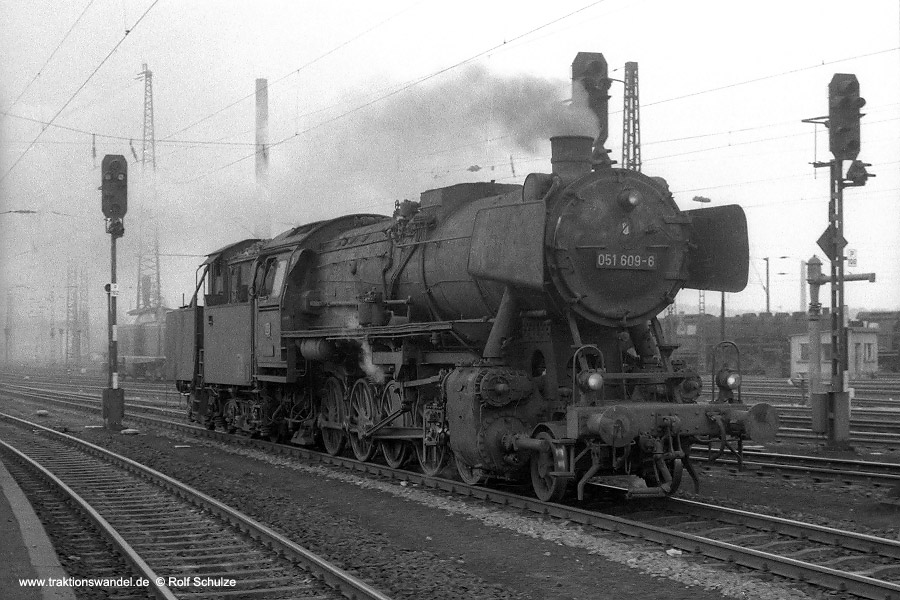

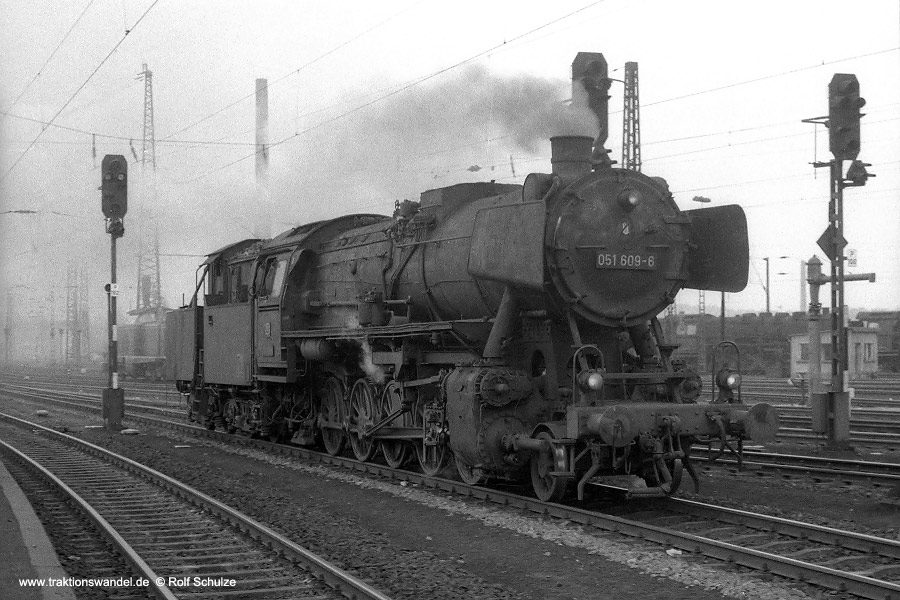

051 609-6

051 609-6

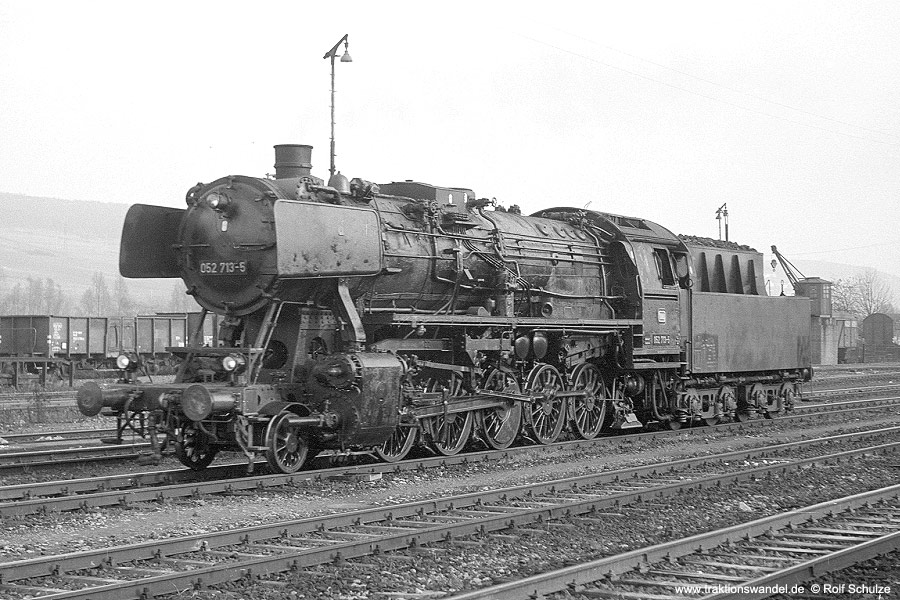

052 713-5

052 996-6, теперь - 50 2996

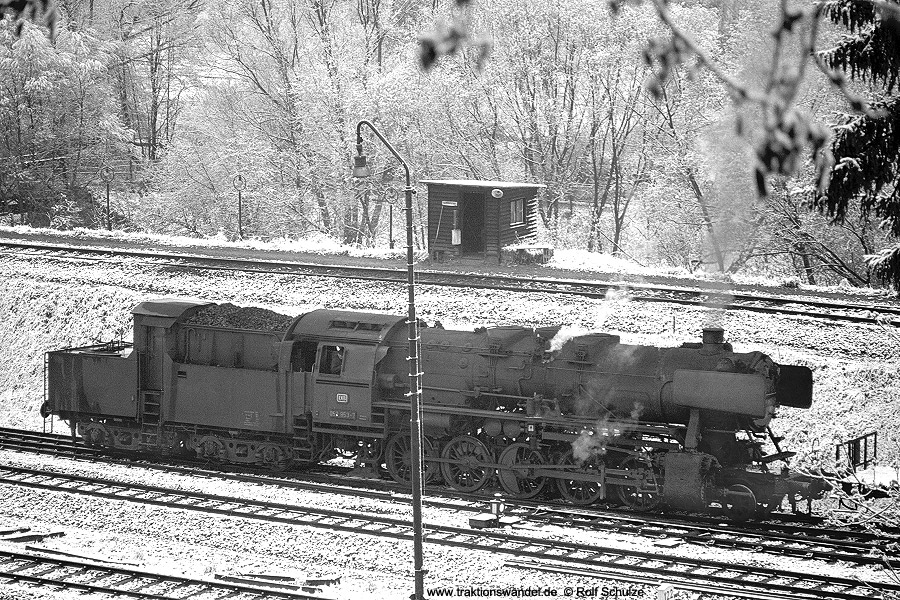

"Полтишки" с глухим окном на будке:

052 953-7

052 953-7

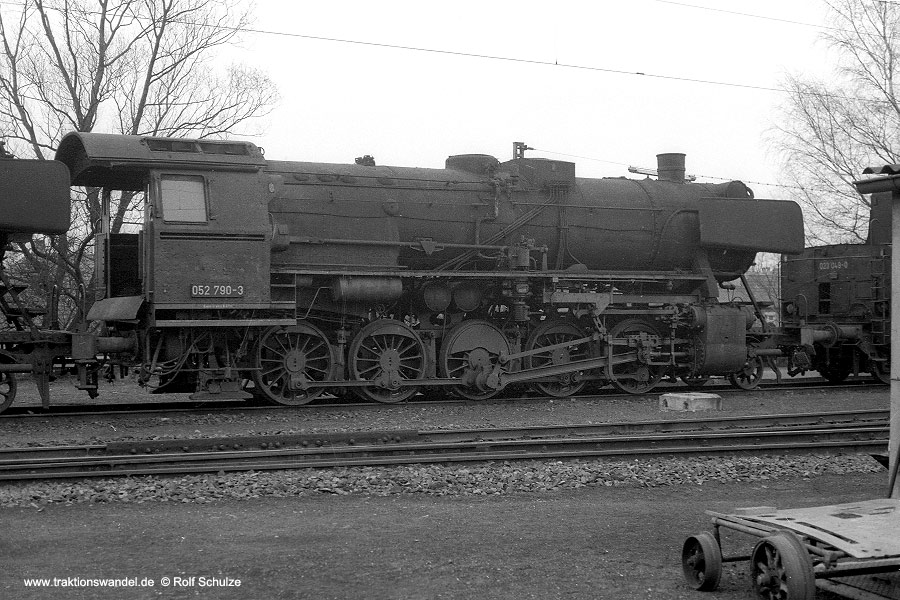

052 790-3

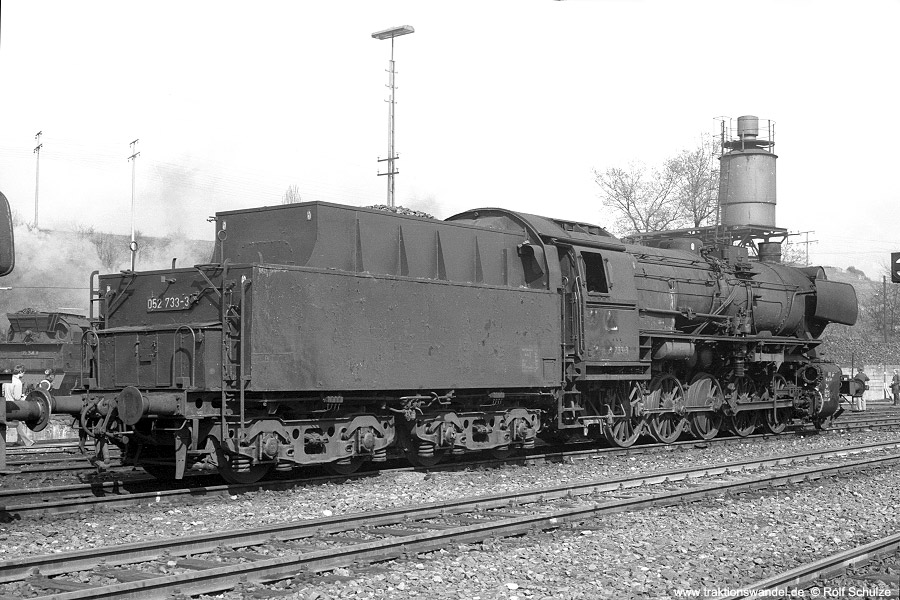

50 2733

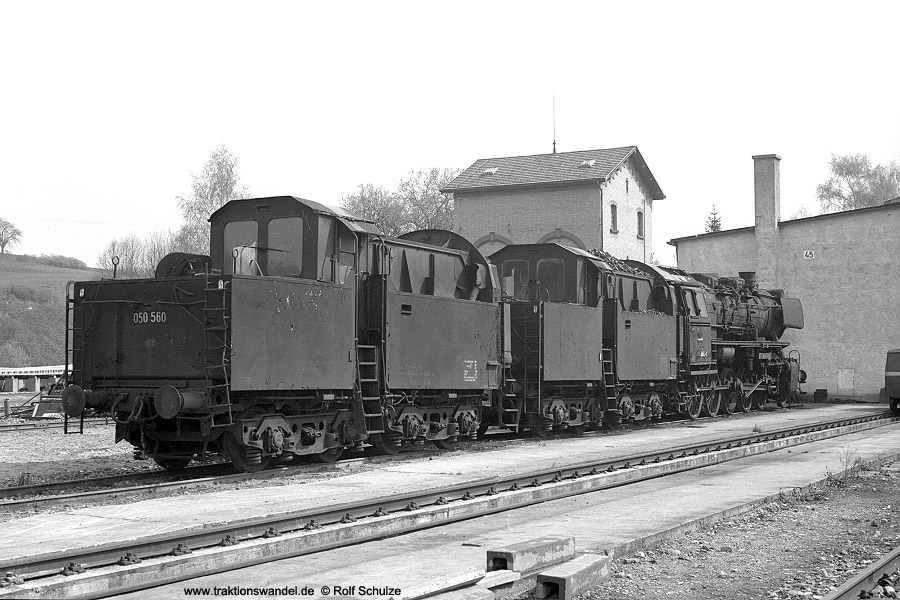

Еще "полтишок" с двойным кабин-тендером:

050 443-1 + Кабинтендер

[vover]

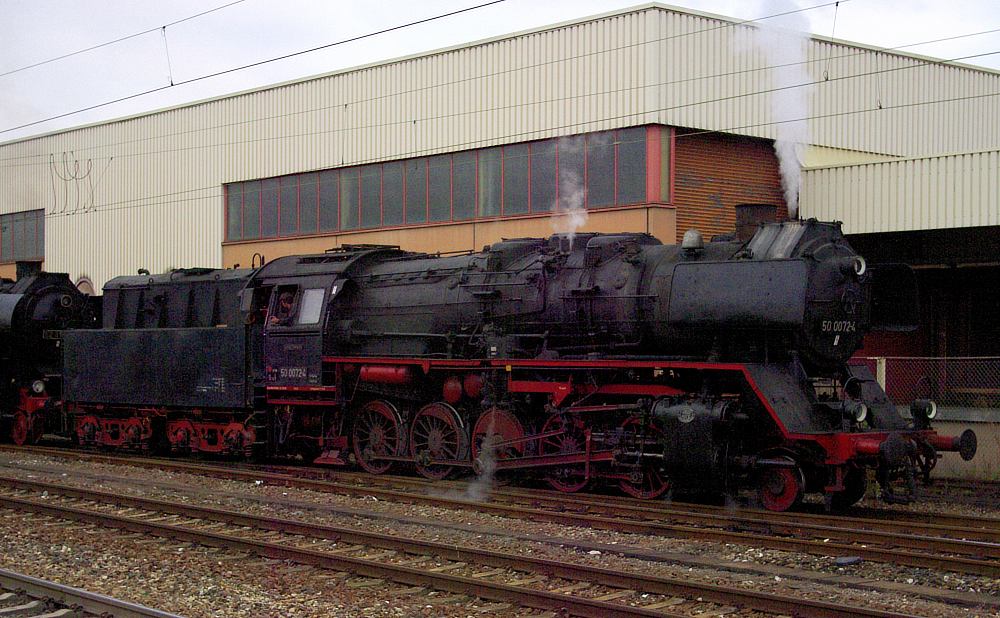

Угольно-пылевой 50-й

50 0072-4

[Muton]

Вов, спасибо, пылеугольный полтинник вижу впервые. Судя по всему, это reko?

[Stinky]

Вов, спасибо, пылеугольный полтинник вижу впервые. Судя по всему, это reko?

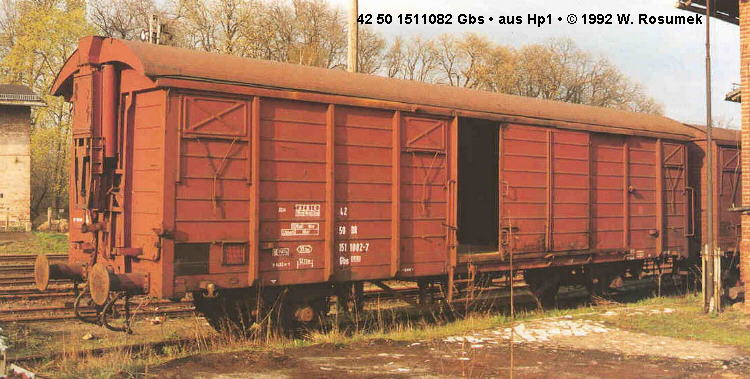

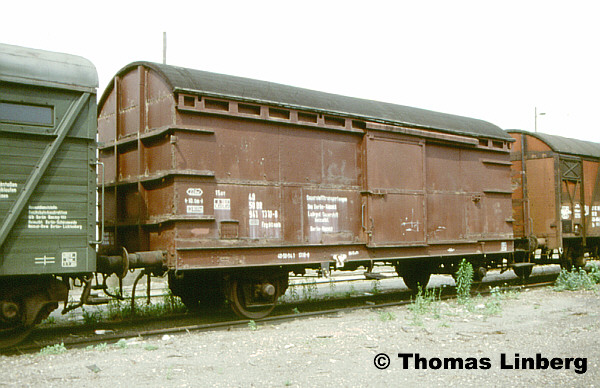

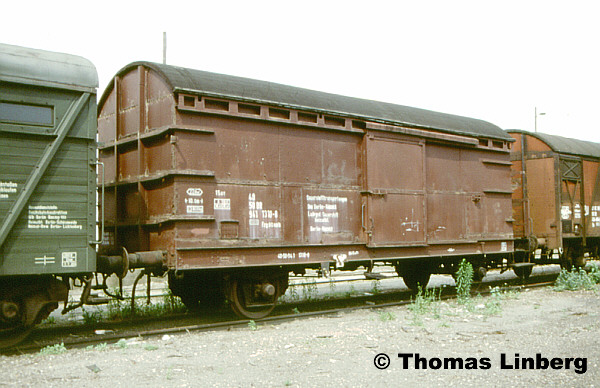

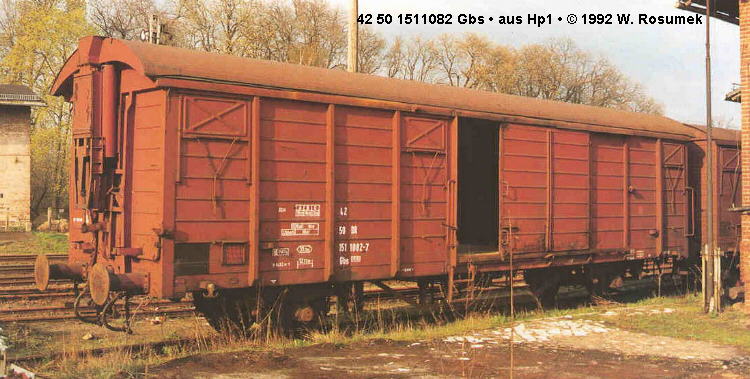

Да,Вить,похоже что это ГДР поделка. Вот еще ГДР стандартный крытый вагон,
но со сдвижной крышей...

[Stinky]

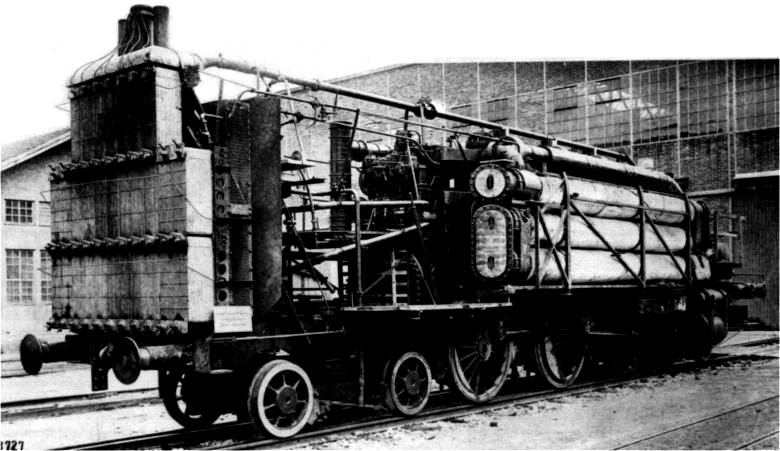

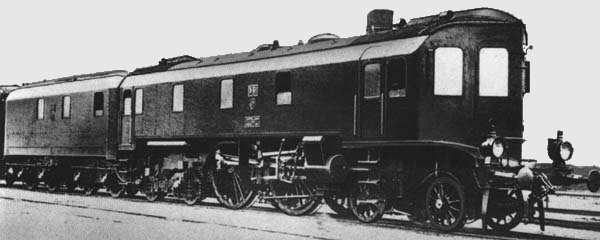

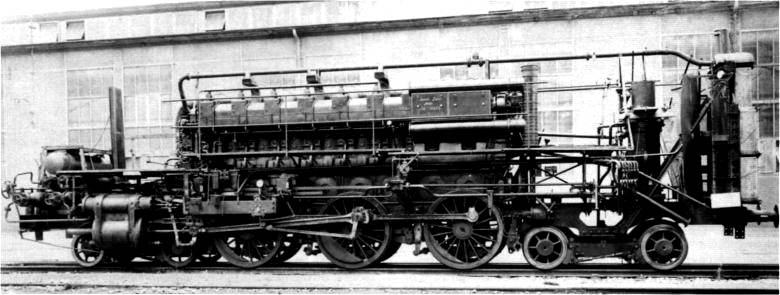

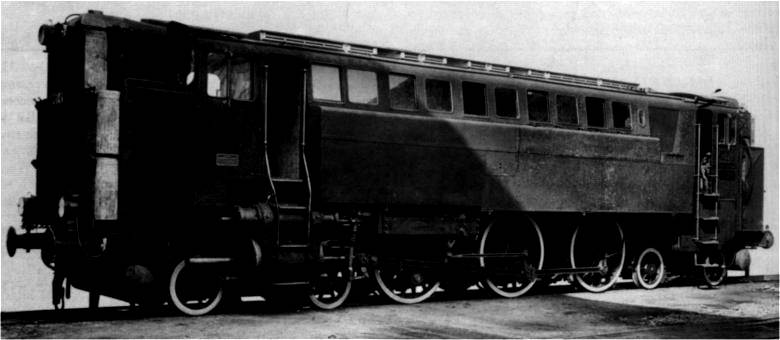

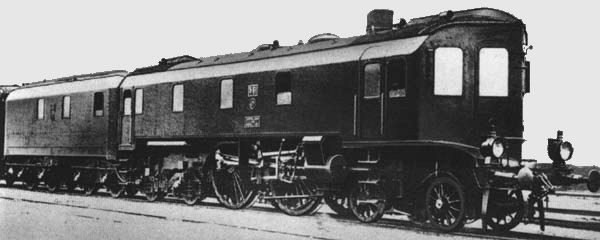

Немецкий дизель-пневматический лок.
Построеный в 1929 году,V3201 был первый высокопроизводительный лок в ДРГ.
Принцип действия такой:Дизель(от подводной лодки) при помощи компрессора
с жидкостным охлаждением накачивал воздух(7атм),тот нагревался выхлопными
газами и подавался в паровые цилиндры.

С 1930года,лок после успешных испытаний эксплуатировался на холмистой местности
вокруг Штуттгарта.Правда спустя 5 лет работы он был списан...

[vover]

Интересный трудяга! Познавательно было взглянуть на его поднаготную
Спасибо!

[Stinky]

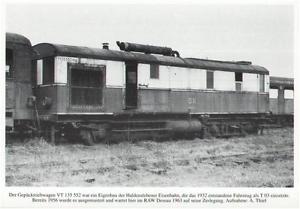

Необычные моторные вагоны Германии

К сожалению больше фото нет

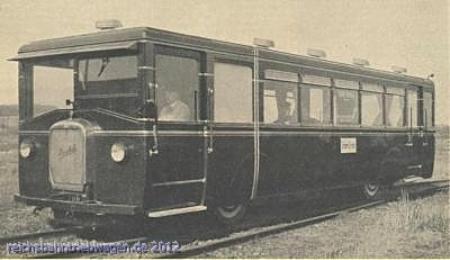

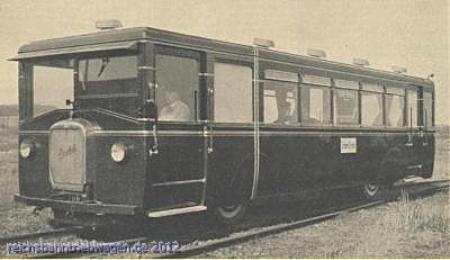

Моторваген Даймлер

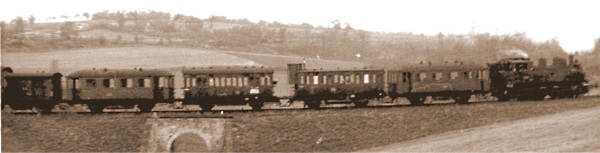

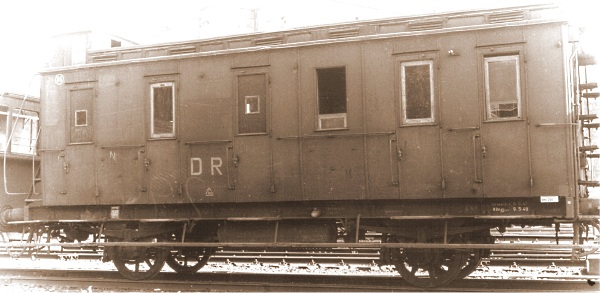

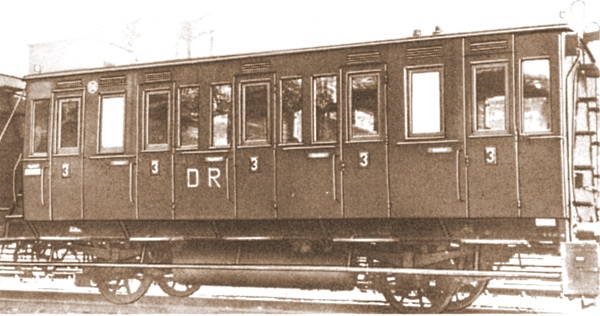

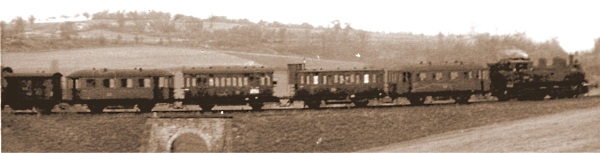

Старопикошные каретники и вагоны Windbergbahn в послевоенное время(50й год).


[Njkz72]

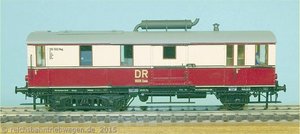

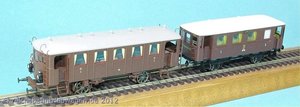

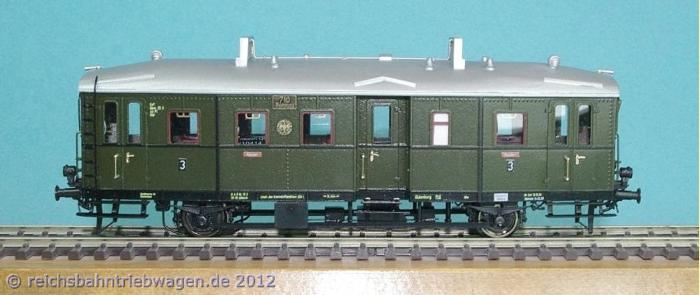

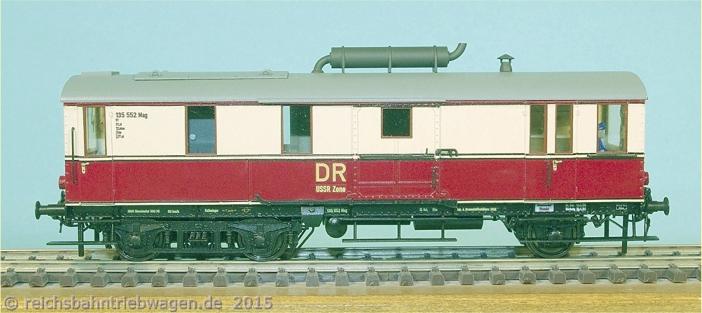

Набрёл на интересный сайт - мотрисы и т.п. В основном показаны модели, но есть и фото оригиналов.
http://www.reichsbahntriebwagen.de/index.htm

VT 133 006

VT 710

Простор для конверсий грандиозный.

[Stinky]

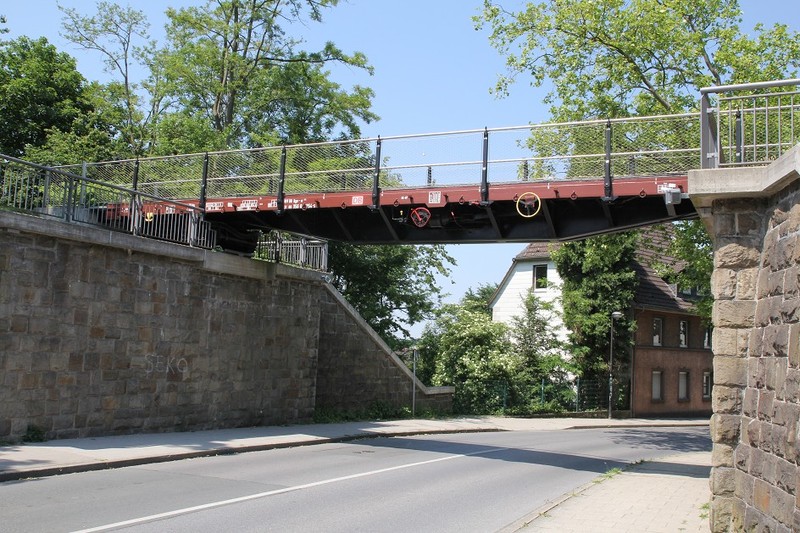

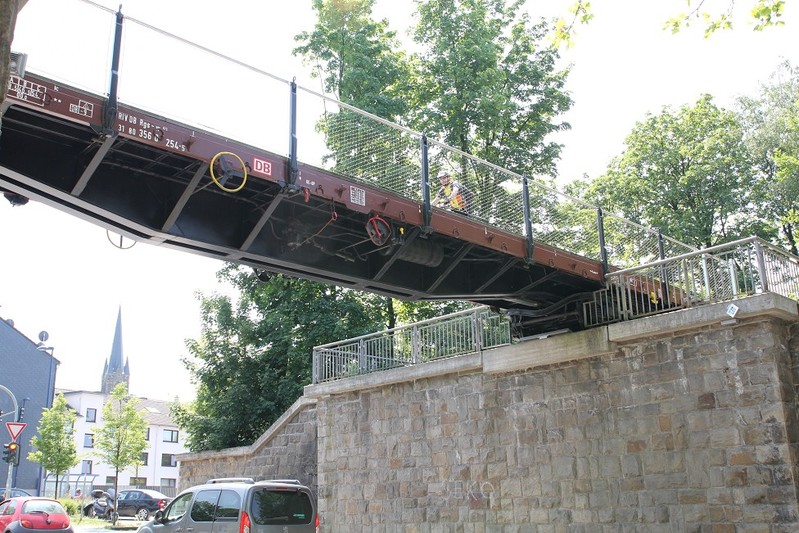

Как вам такой пешеходный мостик?Быстро,просто,надежно.

[Stinky]

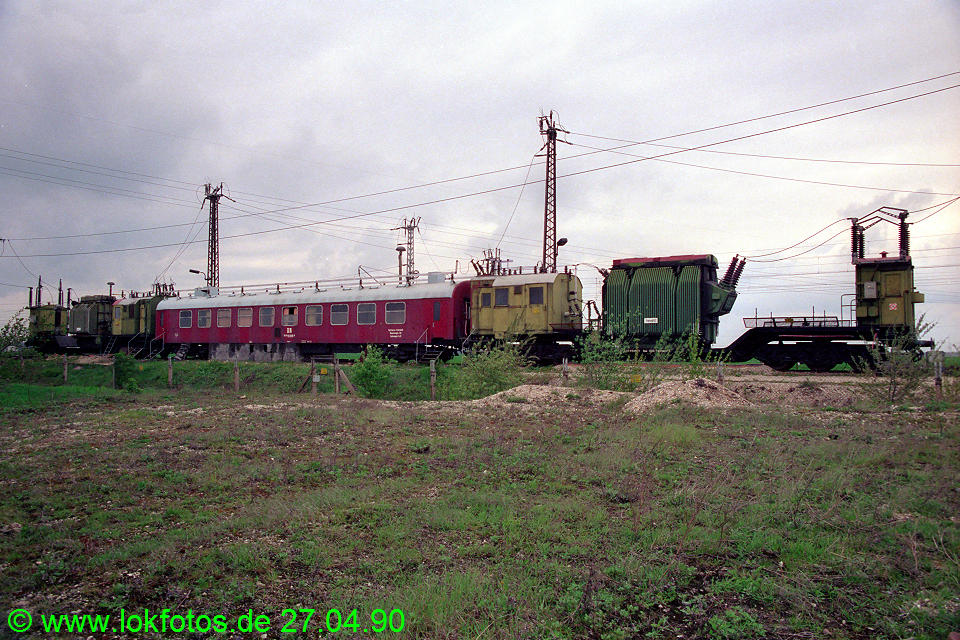

Интересная полевая электроподстанция на вагонах.
